Bỏ qua việc kiểm soát điện áp đầu vào của module buck DC‑DC khiến đèn LED thường xuyên nhấp nháy

Trong các dự án điện tử, đặc biệt là khi điều khiển các đèn LED công suất từ nguồn điện không ổn định, việc gặp phải hiện tượng LED nhấp nháy hoặc chập chờn là điều rất thường thấy. Nguyên nhân chủ yếu không phải do LED hay mạch LED mà thường liên quan tới cách chúng ta thiết kế và lựa chọn nguồn cấp điện, đặc biệt là các module buck DC‑DC. Khi không kiểm soát tốt điện áp đầu vào, năng lượng cung cấp cho LED sẽ dao động mạnh, dẫn đến hiện tượng chớp sáng, thậm chí gây hư hỏng LED theo thời gian. Bài viết này sẽ phân tích sâu nguyên nhân, đưa ra những phương pháp kiểm soát điện áp đầu vào hiệu quả, và giới thiệu cách lựa chọn module buck DC‑DC phù hợp – trong đó có mẫu LM2596S đáng cân nhắc.

Nguyên nhân LED nhấp nháy: Khi nào điện áp đầu vào là kẻ thù?

Đèn LED, dù có cấu trúc bán dẫn tiên tiến, vẫn phụ thuộc vào nguồn điện có độ ổn định nhất định để duy trì ánh sáng đồng đều. Những yếu tố sau thường gây ra việc mất ổn định điện áp và làm LED nhấp nháy:

• Biến động nguồn điện lưới: Khi sử dụng nguồn điện lưới (220V/110V) trực tiếp, các thay đổi ngắn hạn do tải công nghiệp, máy móc khởi động hoặc các thiết bị gia dụng khác có thể tạo ra sóng gợn và suy giảm điện áp.
• Pin hoặc bộ sạc không đủ công suất: Pin lithium‑ion hay pin NiMH có điện áp đầu ra giảm dần theo thời gian, và bộ sạc kém chất lượng có thể gây ra “độ nhấp nhô” ngay từ đầu.
• Thiết kế mạch nguồn không phù hợp: Sử dụng các bộ chuyển đổi công tắc (buck) mà không tính đến dải điện áp đầu vào thực tế, hoặc bỏ qua các linh kiện bảo vệ như tụ lọc, diode bảo vệ.
• Nhiệt độ và tuổi thọ linh kiện: Khi tụ điện hoặc MOSFET trong module buck bị ẩm, suy giảm, khả năng lọc và ổn định sẽ giảm, làm tăng tần suất biến đổi điện áp.

Trong số các yếu tố trên, điện áp đầu vào không được kiểm soát (đặc biệt khi vượt ra ngoài dải hoạt động của module buck) thường là nguyên nhân “thủ phạm chính”. Khi điện áp đầu vào quá cao hoặc quá thấp so với yêu cầu thiết kế, module buck sẽ không thể duy trì điện áp đầu ra ổn định, dẫn đến hiện tượng “đi bộ” của điện áp xuất ra và làm LED chớp.

Tầm quan trọng của việc kiểm soát điện áp đầu vào

Việc xác định và duy trì điện áp đầu vào trong một khoảng cho phép là yếu tố then chốt để:

• Đảm bảo hiệu suất chuyển đổi: Các module buck được thiết kế với hiệu suất tối ưu trong một dải điện áp nhất định (ví dụ 4 V – 40 V). Khi đầu vào nằm ngoài dải này, hiệu suất giảm đáng kể, sinh ra nhiệt và gây nhiễu.
• Bảo vệ linh kiện: Điện áp đầu vào quá cao có thể làm “quá tải” MOSFET hoặc tụ điện, kéo dài tuổi thọ thiết bị.
• Giảm thiểu nhiễu điện từ (EMI): Khi đầu vào không ổn định, mạch buck thường tạo ra các dao động tần số cao, làm tăng nhiễu và gây ảnh hưởng tới các mạch xung quanh.
• Đảm bảo độ sáng đồng đều cho LED: Khi đầu ra ổn định ở mức voltage yêu cầu (thường 12 V hoặc 24 V tùy loại LED), ánh sáng sẽ ổn định, tránh hiện tượng “chớp nháy” khiến người dùng khó chịu.

Do vậy, trước khi lắp đặt bất kỳ module buck nào, bạn cần xác định rõ dải điện áp đầu vào thực tế và có các biện pháp bảo vệ thích hợp, chẳng hạn như bộ giảm áp (voltage regulator), tụ lọc hoặc bảo vệ quá áp (over‑voltage protection).

Cách lựa chọn và cấu hình module buck DC‑DC cho đèn LED

Không phải mọi module buck đều phù hợp với mọi ứng dụng. Khi bạn muốn điều khiển đèn LED, hãy xem xét các tiêu chí sau:

• Dải điện áp đầu vào: Chọn module có dải rộng, chẳng hạn 4 V – 40 V, để chịu được biến động nguồn mà không mất ổn định.
• Điện áp và dòng đầu ra: Đảm bảo module cung cấp được điện áp và dòng tối thiểu đủ cho tổng tải LED (ví dụ 1 A cho 5 W LED). Nếu cần điều chỉnh độ sáng, nên chọn mô‑đun có khả năng điều chỉnh (adjustable).
• Hiệu suất chuyển đổi: Nên chọn các module đạt >80% hiệu suất để giảm phát sinh nhiệt và tiết kiệm năng lượng.
• Tiện ích bảo vệ: Over‑current, over‑temperature, short‑circuit protection là các tính năng không thể thiếu cho các dự án hoạt động liên tục.
• Giao diện và kích thước: Đối với các dự án nhỏ gọn, module dạng “plug‑in” hoặc có chân cắm gọn giúp lắp ráp nhanh và giảm sai sót.

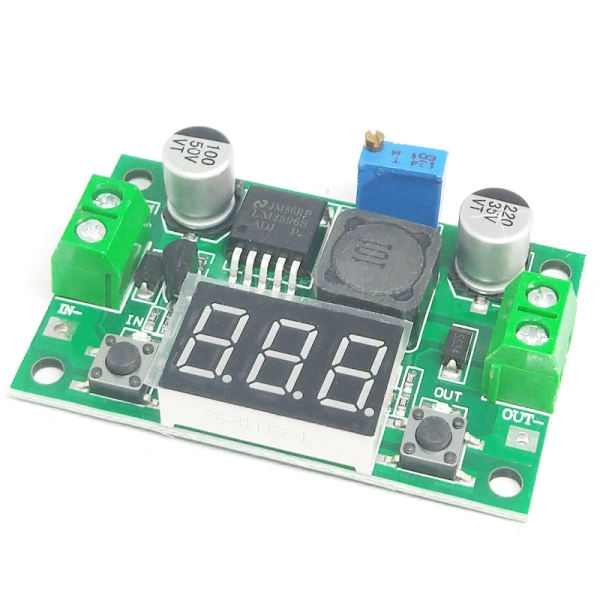

Trong số các lựa chọn, module LM2596S (cũng còn được gọi là LM2596 DC‑DC) đáp ứng hầu hết các tiêu chí trên:

• Dải điện áp đầu vào rộng: 4.0 V – 40 V.
• Điện áp đầu ra điều chỉnh được từ 1.3 V đến 37 V.
• Hiệu suất lên đến 90 % trong một số cấu hình.
• Có bảo vệ quá dòng và quá nhiệt tích hợp.
• Giá thành hợp lý, hiện đang được bán với giá khuyến mãi 38.126 VNĐ trên một số nền tảng thương mại điện tử.

Với những đặc điểm này, LM2596S là một trong những giải pháp kinh tế nhưng vẫn đáp ứng tốt yêu cầu ổn định nguồn cho các dải LED công suất trung bình.

Thực hành: Các bước kiểm soát điện áp đầu vào để tránh LED nhấp nháy

Dưới đây là quy trình chi tiết, dễ thực hiện cho người mới bắt đầu, nhằm đảm bảo rằng nguồn cấp cho LED luôn trong phạm vi ổn định.

Bước 1: Đánh giá nguồn cung và đo dải điện áp thực tế

Sử dụng một máy đo (multimeter) để đo điện áp đầu vào trong vài trạng thái:

• Khi không có tải (no‑load).
• Khi tải đang hoạt động ở công suất tối đa.
• Khi có tải khởi động đột ngột (ví dụ khi các thiết bị công nghiệp bật lên).

Ghi lại giá trị cao nhất và thấp nhất. Nếu mức này vượt ra ngoài dải mà module buck hỗ trợ, cần xem xét thêm bộ giảm áp hoặc sử dụng nguồn điện ổn định hơn.

Bước 2: Lắp đặt bộ lọc đầu vào (Input Filter)

Tụ lọc (capacitor) và lọc nhiễu (inductor) có thể giảm thiểu các dao động ngắn hạn:

• Đặt một tụ điện X7R 100 µF, 50 V song song với đầu vào của module buck.
• Thêm một tụ điện lớp ceramic 0.1 µF ngay trước chân VIN để lọc nhiễu tần cao.
• Trong trường hợp nguồn có nhiễu lớn, sử dụng một choke (inductor) 10 µH series sẽ giúp giảm dao động.

Bước 3: Điều chỉnh điện áp đầu ra và kiểm tra dòng tải

Sau khi lắp module buck, dùng mạch chỉnh điện áp (trục potentiometer) để đưa điện áp ra đúng mức yêu cầu của LED (thường là 12 V hoặc 24 V). Đo lại dòng qua LED bằng am‑meter, đảm bảo không vượt quá công suất định mức. Nếu dòng quá lớn, giảm điện áp ra hoặc giảm số lượng LED song song.

Bước 4: Kiểm tra nhiệt độ và bảo vệ quá nhiệt

Sử dụng nhiệt kế cảm ứng hoặc bề mặt cảm biến để quan sát nhiệt độ của module buck trong 30 phút hoạt động liên tục. Nếu nhiệt độ lên quá 85 °C, hãy gắn heatsink hoặc tăng diện tích tản nhiệt. LM2596S có bảo vệ quá nhiệt; khi nhiệt độ vượt ngưỡng, mô‑đun sẽ tự động giảm công suất để bảo vệ.

Bước 5: Kiểm tra thực tế với LED

Kết nối LED vào mạch và quan sát trong khoảng thời gian 1‑2 giờ. Ghi lại hiện tượng chớp (nếu có) và đo điện áp đầu ra thường xuyên. Nếu LED vẫn nhấp nháy, quay lại bước 1‑3 để tối ưu hoá lại cấu hình.

So sánh nhanh các module buck DC‑DC thông dụng

Dưới đây là bảng so sánh ngắn gọn giữa LM2596S và một số module thường gặp trên thị trường, giúp bạn có cái nhìn tổng quan hơn khi lựa chọn.

• LM2596S:
  • Dải điện áp đầu vào: 4 V – 40 V
  • Điện áp đầu ra điều chỉnh: 1.3 V – 37 V
  • Hiệu suất: ~90 % (đối với tải vừa)
  • Bảo vệ: Quá dòng, quá nhiệt, ngắn mạch
  • Giá: khoảng 38.126 VNĐ (giá khuyến mãi)
• XL4015:
  • Dải điện áp đầu vào: 4 V – 38 V
  • Điện áp đầu ra: 1.25 V – 35 V
  • Hiệu suất: 88 %
  • Không có bảo vệ ngắn mạch tích hợp
  • Giá: khoảng 45.000 VNĐ
• MP2307:
  • Dải điện áp đầu vào: 4.5 V – 28 V
  • Điện áp đầu ra: 0.9 V – 20 V
  • Hiệu suất: 95 % (ở công suất thấp)
  • Thích hợp cho các dự án mini nhưng không thích hợp cho LED công suất cao

Nhìn chung, LM2596S cung cấp một sự cân bằng tốt giữa dải điện áp, khả năng bảo vệ và giá thành, phù hợp cho các dự án LED từ vài chập đến vài chục chập, đồng thời giảm thiểu nguy cơ LED nhấp nháy.

Một số mẹo thực tế để duy trì độ ổn định lâu dài

• Luôn dùng nguồn cung cấp chất lượng: Đối với các dự án LED có thời gian hoạt động kéo dài, ưu tiên sử dụng nguồn DC ổn định (adapter 12 V/2 A) thay vì dùng nguồn từ pin kém chất lượng.
• Đánh giá nhiệt độ môi trường: Nếu lắp đặt trong môi trường nóng 35 °C trở lên, nên tăng khả năng tản nhiệt cho module buck, hoặc đặt module ở vị trí có luồng không khí tốt.
• Kiểm tra định kỳ các tụ lọc: Tụ điện có thể suy giảm giá trị theo thời gian, ảnh hưởng tới khả năng lọc. Thay thế các tụ có dấu hiệu phồng, rò rỉ hoặc mất công suất.
• Sử dụng thiết bị đo chuyên dụng: Oscilloscope giúp quan sát dạng sóng điện áp đầu ra, phát hiện những dao động nhanh (ripple) mà máy đo đa năng không thấy.
• Thiết kế mạch bảo vệ ngắn mạch (fuse): Đặt một cầu chì nhỏ (0.5 A‑2 A) trước module buck để ngăn chặn hiện tượng ngắn mạch đột xuất có thể gây hỏng mạch và LED.

Ví dụ thực tế: Lắp đặt một dải LED công suất 12 V với LM2596S

Giả sử bạn có một dải LED dài 2 m, công suất tổng cộng 12 W (tương đương 1 A tại 12 V). Nguồn đầu vào mà bạn có là 24 V từ một bộ nguồn công nghiệp. Các bước thực hiện:

1. Kiểm tra nguồn 24 V, đảm bảo ổn định và không quá tải.
2. Lắp một tụ 220 µF, 35 V song song với đầu vào của LM2596S để giảm ripple.
3. Cố định công tắc tiềm năng trên LM2596S để đưa điện áp ra 12 V.
4. Kết nối đầu ra của module với dải LED, đồng thời đưa một tụ 47 µF, 25 V gần LED để lọc các dao động còn lại.
5. Kiểm tra điện áp và dòng qua LED bằng đồng hồ đa năng trong 30 phút; nếu không có dao động lớn và LED sáng đồng đều, bạn đã hoàn thành.

Nhờ có chức năng bảo vệ và dải điện áp đầu vào rộng, LM2596S sẽ tự động điều chỉnh khi nguồn 24 V dao động nhẹ (ví dụ 23 V‑25 V), duy trì đầu ra ổn định 12 V, giúp LED không bị nhấp nháy trong suốt thời gian hoạt động.

Những sai lầm phổ biến cần tránh khi sử dụng module buck cho LED

• Không đo và kiểm tra điện áp đầu vào trước khi gắn module – dẫn đến việc dùng nguồn quá cao so với dải hỗ trợ.
• Thể hiện “điều chỉnh bằng nút xoay” mà không dùng đa vòng potentiometer – gây độ sai lệch lớn, dễ làm LED chớp.
• Bỏ qua việc thêm tụ lọc vào đầu vào và đầu ra – khi điện áp đầu vào có ripple, ripple này sẽ truyền sang LED.
• Không tản nhiệt cho module – khi hoạt động liên tục, nhiệt độ tăng, giảm hiệu suất và kích hoạt bảo vệ quá nhiệt, dẫn tới hiện tượng ngắt nguồn ngắn ngủi.
• Sử dụng module không có bảo vệ ngắn mạch trong môi trường có khả năng ngắn mạch cao – nguy cơ hỏng cả LED và bộ nguồn.

Những biện pháp trên, nếu được thực hiện đầy đủ, sẽ giúp bạn loại bỏ hầu hết hiện tượng LED nhấp nháy do không kiểm soát điện áp đầu vào. Đồng thời, chúng còn tăng tuổi thọ cho cả LED và module buck, mang lại hiệu suất năng lượng tốt hơn và giảm thiểu chi phí bảo trì.

Đối với các dự án cần tính kinh tế cao và độ ổn định trung bình – cao, lựa chọn module LM2596S là một hướng đi hợp lý. Với mức giá cạnh tranh, dải điện áp rộng và tính năng bảo vệ tích hợp, nó cho phép người dùng tập trung vào thiết kế mạch điều khiển LED mà không lo lắng quá nhiều về vấn đề nguồn. Khi kết hợp với những kỹ thuật lọc và tản nhiệt đã đề cập, bạn sẽ có một giải pháp nguồn cấp ổn định, giảm thiểu hiện tượng LED nhấp nháy và kéo dài tuổi thọ thiết bị.
