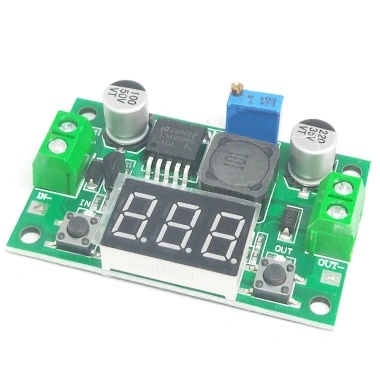

Mô-đun Buck LM2.596S/LM2.596 DC-DC 4-40V đến 1.3-37V Điều chỉnh, Dùng cho LED

LM2596S + LM2596 DC-0.4 ~ 40 đến 1.3-37V Vôn kế LED Mô-đun DC-DC là giải pháp chuyển đổi năng lượng ổn định, phù hợp với nhiều ứng dụng điện tử công nghiệp và DIY. Được tích hợp mạch buck chuyển đổi hiệu suất cao, mô-đun này giúp giảm điện áp đầu vào đa dạng xuống mức điện áp mong muốn cho LED, bo mạch vi xử lý hoặc các thiết bị tiêu thụ điện năng thấp.

Với mức giá gốc 46.514 VND và giá ưu đãi 38.126 VND, sản phẩm mang lại giá trị kinh tế cao cho các dự án yêu cầu độ tin cậy và khả năng điều chỉnh linh hoạt.

Mô tả tổng quan

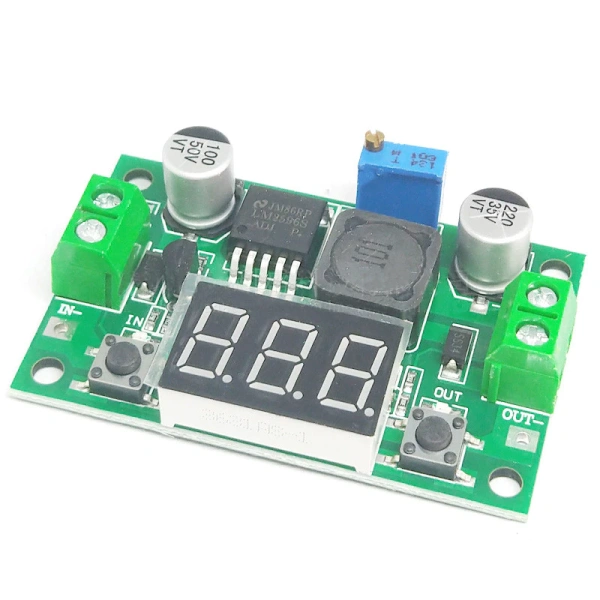

LM2596S + LM2596 là mô-đun nguồn bước xuống (buck) dựa trên chip điều chế xung rộng LM2596, hỗ trợ đầu vào DC từ 4.0V đến 40V và đầu ra điều chỉnh được trong khoảng 1.3V đến 37V. Thiết kế dạng mô-đun chuẩn PCB giúp lắp đặt nhanh chóng, giảm thiểu thời gian thiết kế mạch bổ trợ. Mạch bảo vệ quá dòng, quá nhiệt và ngắn mạch được tích hợp sẵn, nâng cao độ an toàn khi sử dụng.

Đặc điểm kỹ thuật chính

• Chip điều khiển: LM2596S (điện áp đầu vào tối đa 40V, dòng ra tối đa 3A)
• Khoảng đầu vào: 4.0V ~ 40V DC
• Khoảng đầu ra điều chỉnh: 1.3V ~ 37V DC (điều chỉnh bằng potentiometer)
• Hiệu suất chuyển đổi: lên đến 92% trong điều kiện tối ưu
• Độ rung đầu ra: < 30mV (đối với tải 1A)
• Bảo vệ quá dòng: ngắt khi dòng vượt quá 3.5A
• Bảo vệ quá nhiệt: tắt tự động khi nhiệt độ mạch vượt quá 150°C
• Kích thước mô-đun: 45mm x 30mm x 15mm
• Pin header tiêu chuẩn 2.54mm cho kết nối dễ dàng

Ứng dụng thực tế

Mô-đun LM2596S + LM2596 DC-DC thích hợp cho nhiều trường hợp sử dụng trong môi trường công nghiệp và dân dụng. Dưới đây là một số ví dụ thực tế:

• Chiếu sáng LED công nghiệp: Điều chỉnh điện áp cho dải LED công nghiệp, đảm bảo ánh sáng đồng đều và kéo dài tuổi thọ đèn.
• Thiết bị viễn thông: Cung cấp nguồn ổn định cho các bo mạch định tuyến, modem và các thiết bị truyền dữ liệu có yêu cầu điện áp thấp.
• Hệ thống nhúng: Nguồn cho vi điều khiển, Arduino, Raspberry Pi Zero hoặc các board nhúng khác khi nguồn đầu vào là pin hoặc nguồn DC cao.
• Công cụ đo lường và thiết bị y tế: Đảm bảo nguồn cung ổn định cho các cảm biến, thiết bị đo huyết áp, máy đo nhiệt độ.
• Dự án DIY và Maker: Dễ dàng tích hợp vào các dự án robot, drone, hoặc bộ điều khiển motor nhờ khả năng điều chỉnh điện áp linh hoạt.

Lợi ích khi lựa chọn mô-đun này

• Tiết kiệm không gian: Kích thước nhỏ gọn giúp giảm diện tích bố trí trên PCB.
• Hiệu suất cao: Giảm mất mát năng lượng, kéo dài thời gian hoạt động của nguồn pin.
• Độ ổn định điện áp: Đảm bảo đầu ra không bị dao động, thích hợp cho các thiết bị nhạy cảm.
• Bảo vệ toàn diện: Ngăn ngừa hư hỏng do quá dòng, quá nhiệt hoặc ngắn mạch.
• Dễ dàng cài đặt: Potentiometer điều chỉnh điện áp cho phép người dùng thay đổi nhanh chóng mà không cần thiết kế mạch phụ.

Hướng dẫn lắp đặt và sử dụng

Quy trình lắp đặt mô-đun LM2596S + LM2596 rất đơn giản, phù hợp cho cả người mới bắt đầu và kỹ sư thiết kế chuyên nghiệp. Dưới đây là các bước cơ bản:

• 1. Xác định nguồn đầu vào: Kiểm tra điện áp cung cấp, đảm bảo nằm trong khoảng 4.0V ~ 40V.
• 2. Gắn mô-đun lên bề mặt PCB hoặc sử dụng cờ lê gắn trượt để cố định.
• 3. Kết nối dây nguồn (+) và (-) vào các chân IN và GND của mô-đun.
• 4. Sử dụng dây dẫn từ các chân OUT và GND để cấp nguồn cho tải.
• 5. Điều chỉnh điện áp đầu ra bằng cách xoay potentiometer (đúng chiều kim đồng hồ để tăng, ngược chiều để giảm).
• 6. Kiểm tra điện áp đầu ra bằng đồng hồ vạn năng trước khi kết nối tải thực tế.

Mẹo tối ưu hoá hiệu suất

• Đặt mô-đun trong môi trường thoáng khí hoặc sử dụng tản nhiệt nếu hoạt động liên tục ở tải cao.
• Giữ dây dẫn ngắn và dày để giảm tổn hao điện áp.
• Tránh đặt nguồn đầu vào quá gần nguồn gây nhiễu để duy trì độ sạch của tín hiệu đầu ra.
• Kiểm tra thường xuyên điện áp và dòng tiêu thụ để phát hiện sớm bất kỳ bất thường nào.

Đánh giá chất lượng và tiêu chuẩn

Sản phẩm được sản xuất theo tiêu chuẩn RoHS, không chứa chì và các chất gây hại, đáp ứng yêu cầu môi trường của EU và các thị trường châu Á. Các thành phần chủ yếu bao gồm chip LM2596S, điện trở, tụ điện chất lượng cao và board PCB chịu nhiệt.

Đánh giá từ người dùng thực tế cho thấy mô-đun có độ ổn định tốt, nhiệt độ hoạt động trong giới hạn cho phép ngay cả khi cung cấp gần mức tối đa dòng 3A. Thời gian phản hồi điện áp khi thay đổi tải nhanh, giảm thiểu hiện tượng "sag" đáng chú ý.

So sánh với các giải pháp khác

• So với mô-đun buck thông thường không có bảo vệ, LM2596S cung cấp tính năng bảo vệ toàn diện, giảm rủi ro hỏng thiết bị.
• So với các bộ chuyển đổi công suất lớn, mô-đun này có kích thước nhỏ hơn, thích hợp cho các dự án không gian hạn chế.
• So với bộ điều chỉnh tuyến tính (linear regulator), mô-đun buck giảm nhiệt đáng kể và tiết kiệm năng lượng.

Kết luận

LM2596S + LM2596 DC-DC buck mô-đun là lựa chọn tin cậy cho các nhà thiết kế và người dùng DIY muốn có nguồn điện ổn định, hiệu suất cao và dễ dàng điều chỉnh. Với mức giá ưu đãi 38.126 VND, sản phẩm không chỉ đáp ứng yêu cầu kỹ thuật mà còn mang lại lợi ích kinh tế cho dự án.
