TB6.612/DRV8.833 Động Cơ Kép 1A Cho Arduino - Giá 41.111đ, Tốt Hơn L298N

TB6612 và DRV8833 là hai mẫu trình điều khiển động cơ DC được ưa chuộng trong cộng đồng người làm Arduino và các dự án nhúng. Bộ sản phẩm “1-5 Chiếc TB6612 / DRV8833 Trình Điều Khiển Động Cơ Kép 1A TB6612FNG Cho Arduino Vi Điều Khiển Tốt Hơn L298N” cung cấp giải pháp thay thế hiện đại cho những ai muốn nâng cao hiệu suất, giảm tiêu thụ năng lượng và thu gọn kích thước mạch.

Với mức giá gốc 52.211 VND, hiện đang được bán với giá ưu đãi 41.111 VND, bộ sản phẩm này thuộc danh mục Hàng Gia dụng & Đời sống – Khác – Chưa phân loại, phù hợp cho cả người mới bắt đầu lẫn các kỹ sư chuyên nghiệp.

Tổng quan sản phẩm

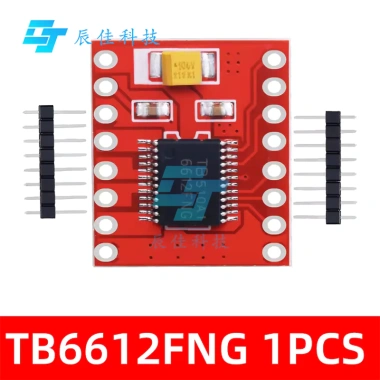

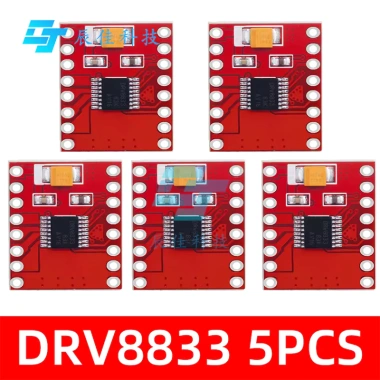

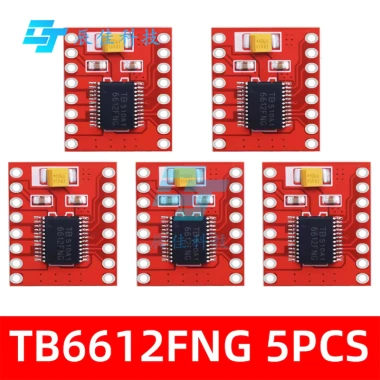

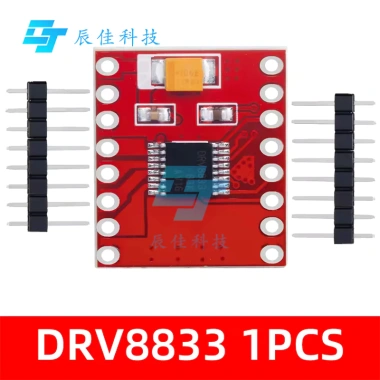

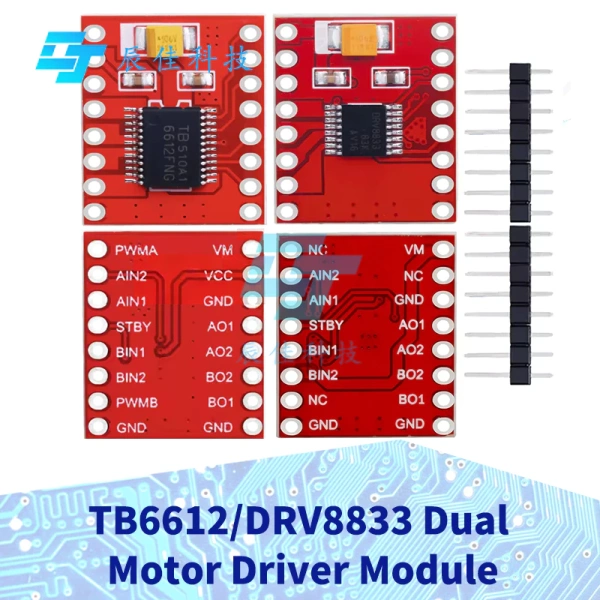

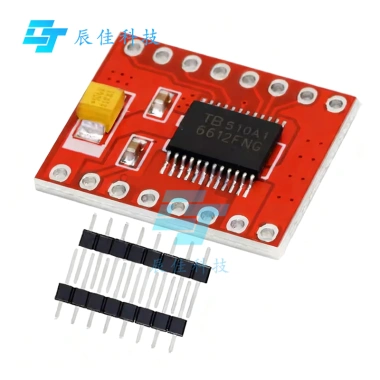

Bộ điều khiển gồm 1 đến 5 mô-đun, mỗi mô-đun hỗ trợ điều khiển độc lập hai động cơ DC hoặc một động cơ bước 4 dây. Chip TB6612FNG và DRV8833 được tích hợp trên cùng một bo mạch, cho phép người dùng lựa chọn linh hoạt tùy theo yêu cầu tải và điện áp nguồn.

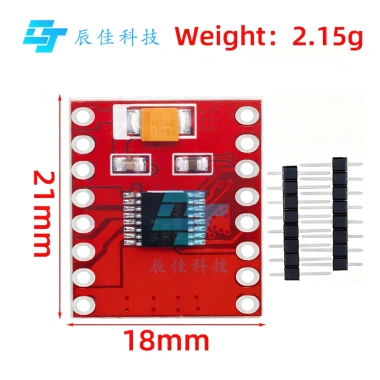

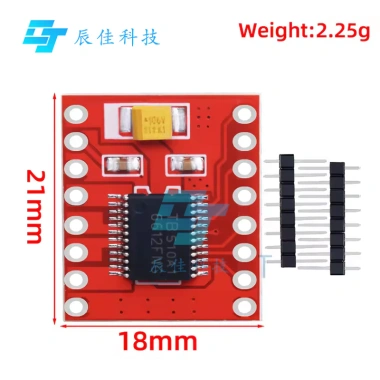

Mỗi mô-đun có kích thước chỉ 18 mm × 21 mm, giúp tiết kiệm không gian trên bảng mạch in (PCB) và dễ dàng lắp đặt trong các vỏ máy nhỏ gọn.

Thông số kỹ thuật chính

• Điện áp đầu vào: 4,5 V – 10 V (TB6612) hoặc 2,7 V – 10,8 V (DRV8833)
• Mức Logic: 2,7 V – 5,5 V
• Dòng điện liên tục: 1,2 A (TB6612) / 1,5 A (DRV8833)
• Dòng điện đỉnh: 3,2 A (TB6612) / 2 A (DRV8833)
• Bảo vệ quá dòng, ngắn mạch, quá nhiệt và khóa điện áp thấp
• Chế độ ngủ tiêu thụ năng lượng thấp
• Đầu ra A01/A02 và B01/B02 điều khiển các cuộn dây của động cơ
• Chân STBY để tắt nguồn điều khiển khi không sử dụng

Lợi ích so với L298N truyền thống

L298N đã được sử dụng rộng rãi trong nhiều năm, nhưng so với công nghệ mới của TB6612 và DRV8833, nó có những hạn chế đáng chú ý:

• Tiêu thụ năng lượng thấp hơn: TB6612 và DRV8833 hoạt động ở điện áp logic thấp hơn, giảm đáng kể dòng tiêu thụ khi không có tải.
• Độ nhiệt độ hoạt động thấp hơn: Nhờ vào thiết kế CMOS, các mô-đun mới tỏa nhiệt ít hơn, không cần tản nhiệt lớn.
• Kích thước gọn hơn: L298N có kích thước khoảng 44 mm × 16 mm, trong khi TB6612/DRV8833 chỉ 18 mm × 21 mm.
• Khả năng điều khiển mượt mà: Các mô-đun mới hỗ trợ PWM lên đến 100 kHz, giúp điều khiển tốc độ động cơ mượt mà hơn so với L298N.
• Bảo vệ tích hợp: Tự động ngắt khi phát hiện quá dòng hoặc quá nhiệt, giảm rủi ro hỏng mạch.

Các ứng dụng thực tế

Nhờ khả năng cung cấp tới 1,5 A cho mỗi kênh, bộ điều khiển này thích hợp cho nhiều dự án DIY và sản phẩm công nghiệp:

• Robot di chuyển 2 bánh (điều khiển hai động cơ DC độc lập).
• Xe điều khiển từ xa (RC car) với yêu cầu tốc độ và phản hồi nhanh.
• Hệ thống băng tải nhỏ trong tự động hoá gia đình.
• Máy in 3DXem các sản phẩm Máy In 3D hoặc CNC mini sử dụng động cơ bước 4 dây.
• Đèn LED chiếu sáng thông minh, nơi động cơ cần thay đổi góc chiếu sáng.
• Hệ thống mở cửa tự động (servo hoặc motor DC).

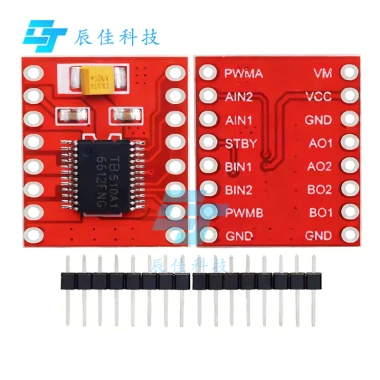

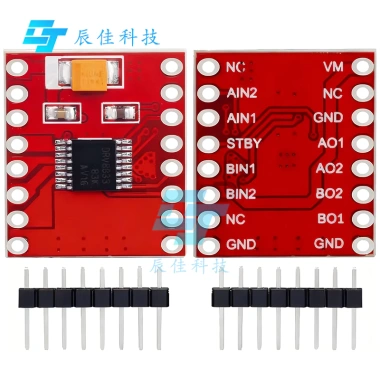

Hướng dẫn lắp đặt cơ bản

Quá trình kết nối mô-đun với Arduino rất đơn giản, nhờ bố trí chân chuẩn và tài liệu hỗ trợ chi tiết.

• Bước 1: Cắm nguồn 5 V (hoặc 7 V tùy theo nhu cầu) vào chân VM của mô-đun.
• Bước 2: Kết nối chân VCC logic (2,7 V – 5,5 V) với nguồn 5 V của Arduino.
• Bước 3: Đưa các chân AIN1, AIN2, BIN1, BIN2 vào các chân PWM của Arduino (ví dụ D3, D5, D6, D9).
• Bước 4: Kết nối chân PWMA và PWMB (nếu cần) tới các chân PWM khác để điều chỉnh tốc độ.
• Bước 5: Kết nối chân GND của mô-đun với GND của Arduino.
• Bước 6: Đặt chân STBY ở mức HIGH để kích hoạt chế độ hoạt động.
• Bước 7: Gắn các dây động cơ vào chân A01/A02 và B01/B02, kiểm tra cực dương và cực âm để tránh đảo chiều không mong muốn.

Sau khi hoàn tất, bạn có thể tải lên đoạn mã Arduino mẫu để kiểm tra vòng quay, tốc độ và hướng quay của mỗi động cơ.

Lưu ý khi sử dụng

• Kiểm tra nguồn cung ổn định: Nguồn điện không ổn định có thể gây nổ tụ điện tantali, do đó nên sử dụng bộ nguồn có khả năng lọc tốt.
• Tránh vượt quá dòng định mức tối đa (1,2 A cho TB6612, 1,5 A cho DRV8833) để không làm hỏng mô-đun.
• Không nối ngắn các chân đầu ra (A01/A02, B01/B02) với nhau hoặc với nguồn, tránh gây chập ngắn.
• Trong môi trường nhiệt độ cao, nên gắn heat sink nhẹ để duy trì nhiệt độ hoạt động an toàn.
• Đảm bảo các chân logic nhận mức tín hiệu 0‑5 V, tránh đưa điện áp cao hơn mức cho phép.
• Thường xuyên kiểm tra dây nối động cơ để tránh lỏng hoặc đứt khi máy hoạt động liên tục.

Kết luận

Bộ “1-5 Chiếc TB6612 / DRV8833 Trình Điều Khiển Động Cơ Kép 1A TB6612FNG Cho Arduino Vi Điều Khiển Tốt Hơn L298N” mang lại giải pháp điều khiển động cơ hiện đại, tiết kiệm không gian và năng lượng. Nhờ các tính năng bảo vệ tích hợp và khả năng tương thích cao với Arduino, người dùng có thể nhanh chóng triển khai các dự án robot, tự động hoá hoặc thiết bị di động mà không lo ngại về độ ổn định và hiệu suất.

Với mức giá ưu đãi 41.111 VND, đây là lựa chọn đáng cân nhắc cho bất kỳ ai muốn nâng cấp hệ thống điều khiển động cơ từ L298N sang công nghệ mới, đáp ứng nhu cầu thực tế và tối ưu chi phí.
