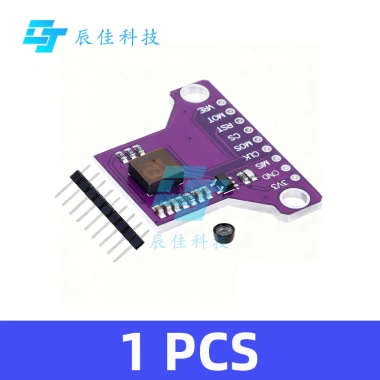

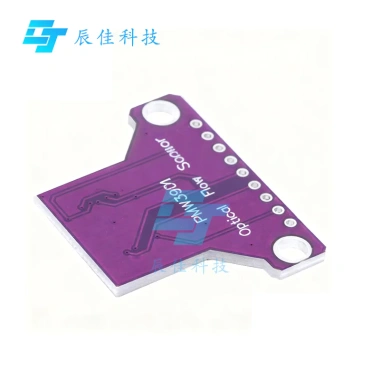

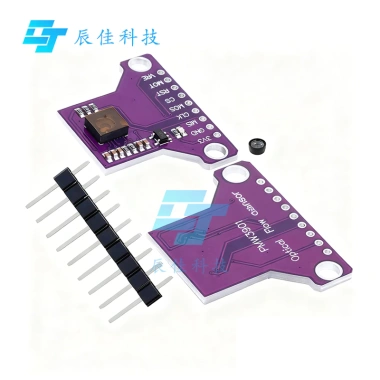

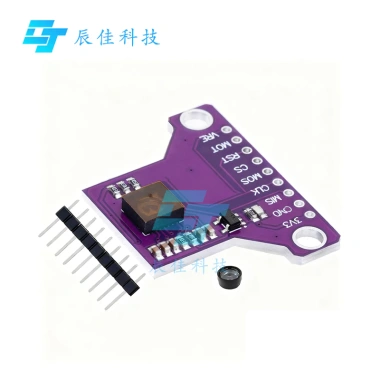

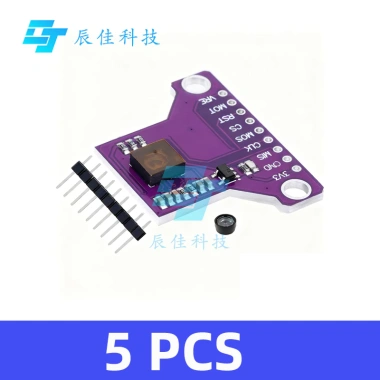

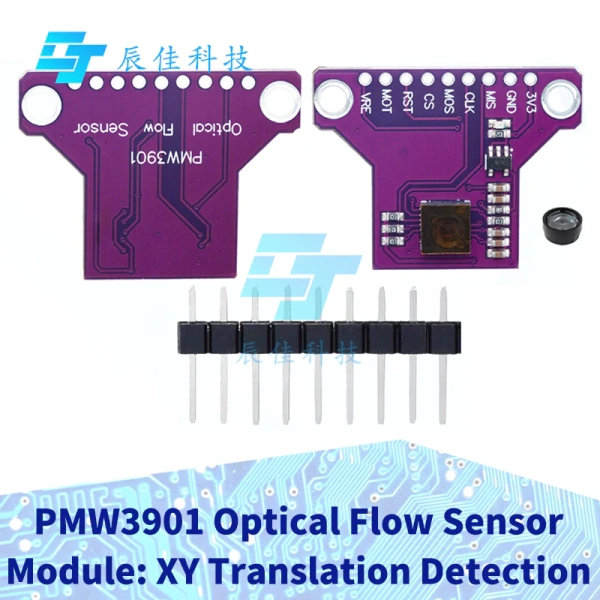

PMW3.901 mô-đun cảm biến quang CJMCU-3.901 - Đo dòng ánh sáng XY, giá 218.900 VND

Trong một chuyến thám hiểm đến những dãy núi phía Bắc, khi bình minh vừa hé mở, chiếc drone nhỏ gọn được gỡ ra từ balo và bay lên cao để ghi lại những khoảnh khắc chưa từng có. Để chiếc drone có thể “nhìn” và điều hướng một cách chính xác, cảm biến lưu lượng quang PMW3901 trở thành mắt thần giúp phát hiện chuyển động và định vị trong không gian mở, dù không có tín hiệu GPS.

Những nhà làm phim, người yêu thích công nghệ drone, và cả những người đam mê DIY (Do It Yourself) luôn tìm kiếm những linh kiện nhẹ, tiêu thụ ít năng lượng và dễ tích hợp vào các dự án cá nhân. Mô-đun cảm biến PMW3901 đáp ứng được những yêu cầu này, cho phép người dùng biến ý tưởng thành thực tế mà không phải lo lắng về việc lắp đặt phức tạp hay tiêu thụ năng lượng quá mức.

Đặc điểm kỹ thuật chính của PMW3901

Thông số điện áp và tiêu thụ năng lượng

• Điện áp cung cấp: 1.8‑3.6V, phù hợp với hầu hết các board vi xử lý và bộ điều khiển drone.
• Tiêu thụ điện năng: < 9 mA khi hoạt động, giúp kéo dài thời gian bay của pinXem các sản phẩm Pin.

Khoảng cách hoạt động và khả năng phát hiện

• Phạm vi hoạt động từ 80 mm đến vô hạn, nghĩa là cảm biến có thể nhận diện chuyển động ngay cả ở khoảng cách xa, phù hợp cho các ứng dụng bay cao hoặc di chuyển trong không gian rộng.
• Khả năng định vị X‑Y trong môi trường trong nhà và ngoài trời, kể cả nơi không có GPS.

Giao diện truyền thông

• Giao tiếp SPI tốc độ 2 MHz, 4 dây, cho phép kết nối nhanh chóng với hầu hết các vi điều khiển như Arduino, STM32 hay Raspberry Pi.
• 6‑bit đăng ký dữ liệu chuyển động, cung cấp thông tin chi tiết về hướng và tốc độ di chuyển.

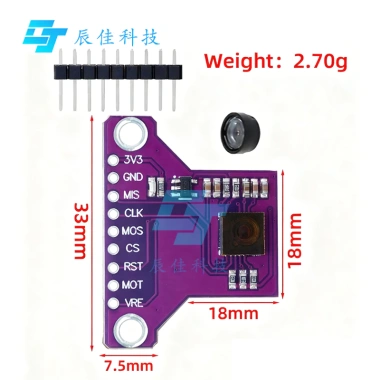

Thiết kế và lắp đặt

• Bộ dao động bên trong không cần đầu vào đồng hồ, giảm thiểu các thành phần ngoại vi.
• Không yêu cầu ống kính lấy nét khi lắp đặt, giúp giảm thời gian chuẩn bị và tối ưu hoá không gian trong các dự án nhạy cảm về kích thước.
• Chân RST cho phép đặt lại mô-đun bằng mức thấp, chân MOTUL cho ngắt chuyển động, và chân VRE cung cấp điện áp tham chiếu nội bộ.

Ai là người dùng phù hợp?

Những nhà làm phim và nhiếp ảnh gia di động

Đối với những người thường xuyên di chuyển để ghi lại cảnh quay trên không, việc có một cảm biến nhẹ, tiêu thụ ít năng lượng và có khả năng định vị chính xác là yếu tố then chốt. PMW3901 có thể được tích hợp vào các drone mini, giúp ổn định hình ảnh khi bay qua các khu vực có gió mạnh hoặc ánh sáng thay đổi.

Người đam mê DIY và các dự án robot

Trong các hội thảo robotics, cảm biến này thường được dùng để giúp robot tự định vị trong môi trường không có dấu hiệu GPS, như các phòng thí nghiệm, nhà kho, hay thậm chí là trong các cuộc thi di chuyển tự động. Việc kết nối qua SPI và tiêu thụ điện năng thấp khiến nó trở thành lựa chọn lý tưởng cho các board Arduino hoặc ESP32.

Người dùng drone hobbyist

Với mức giá hợp lý, PMW3901 là một phụ kiện mà các hobbyist không nên bỏ qua khi muốn nâng cấp khả năng điều hướng của drone. Khi kết hợp với các bộ điều khiển bay (flight controller) hỗ trợ cảm biến quang học, người dùng có thể thực hiện các chuyến bay nội địa trong các khu rừng, đồng cỏ, hay thậm chí là trên các bãi biển, mà không cần phụ thuộc vào GPS.

Cách lắp đặt và tích hợp vào dự án thực tế

Bước chuẩn bị phần cứng

1. Chuẩn bị mô-đun PMW3901, board vi xử lý (Arduino, STM32, ESP32, …) và nguồn cung cấp 3.3 V.
2. Kết nối dây VCC và GND của mô-đun với nguồn và đất của board.
3. Dây MOSI, MISO, SCK và CS được nối vào các chân SPI tương ứng trên board.
4. Kết nối chân RST tới một chân GPIO để có thể đặt lại mô-đun khi cần.
5. Nếu muốn nhận tín hiệu ngắt chuyển động, nối chân MOTUL tới một chân ngắt (interrupt) trên vi xử lý.

Thiết lập phần mềm

Sau khi phần cứng được nối đúng, bạn chỉ cần cài đặt thư viện PMW3901 cho môi trường lập trình bạn đang dùng (ví dụ: Arduino IDE). Thông thường, các thư viện này cung cấp hàm khởi tạo, đọc dữ liệu X‑Y và kiểm tra trạng thái ngắt. Đoạn mã mẫu dưới đây minh hoạ cách khởi tạo và đọc dữ liệu:

#include <PMW3901.h>

PMW3901 flow;

void setup() {
    Serial.begin(115200);
    if (!flow.begin()) {
        Serial.println("Khong the khoi tao PMW3901");
        while (1);
    }
    flow.setResolution(PMW3901::RESOLUTION_10);
    flow.setMode(PMW3901::NORMAL);
}

void loop() {
    int16_t dx, dy;
    if (flow.getMotion(dx, dy)) {
        Serial.print("Dich chuyen X: "); Serial.print(dx);
        Serial.print("  Y: "); Serial.println(dy);
    }
    delay(10);
}

Kiểm tra và tối ưu hoá

Sau khi chạy chương trình, hãy di chuyển drone hoặc thiết bị trong không gian mở và quan sát các giá trị X‑Y thay đổi trên màn hình Serial. Nếu giá trị không ổn định, hãy kiểm tra lại nguồn cấp (đảm bảo điện áp ổn định trong khoảng 1.8‑3.6 V) và độ sáng môi trường – cảm biến hoạt động tốt nhất trong điều kiện ánh sáng trung bình đến mạnh.

Ứng dụng thực tế trong các chuyến đi

Định vị nội bộ tại các khu vực không có GPS

Khi đi dã ngoại tới những vùng núi cao, nơi tín hiệu GPS yếu, việc lắp đặt một hệ thống drone nhỏ gọn với PMPM3901 giúp xác định vị trí chính xác dựa trên chuyển động quang học. Nhờ đó, người dùng có thể thực hiện khảo sát địa hình, chụp ảnh toàn cảnh mà không lo lạc vị trí.

Quay video ổn định trên các chuyến du lịch biển

Ánh sáng mặt trời mạnh và gió biển thường gây nhiễu cho các drone. Cảm biến lưu lượng quang hỗ trợ bộ điều khiển bay giữ ổn định khi drone di chuyển ngang, giảm thiểu hiện tượng rung lắc trong video. Kết quả là những đoạn phim mượt mà, truyền tải trọn vẹn cảm giác gió biển và sóng nước.

Thăm dò môi trường trong các khu vực đô thị

Trong các chuyến công tác tới các thành phố lớn, việc khảo sát công trình, khu vực công cộng hoặc các sự kiện ngoài trời đôi khi gặp khó khăn do tín hiệu GPS bị che khuất. PMW3901 có thể được gắn vào drone mini để thực hiện quay chụp từ trên cao, đồng thời cung cấp dữ liệu định vị nội bộ, giúp người dùng nắm bắt được vị trí chính xác ngay cả trong môi trường đô thị chật chội.

Các câu hỏi thường gặp

PMW3901 có cần calibration không?

Thường thì mô-đun không yêu cầu calibration phức tạp. Tuy nhiên, để đạt độ chính xác cao nhất, bạn có thể thực hiện một lần “zeroing” khi thiết bị đang ở vị trí ổn định, bằng cách gọi hàm resetMotion() trong thư viện.

Liệu cảm biến có hoạt động trong môi trường ánh sáng yếu?

PMW3901 hoạt động tốt trong ánh sáng trung bình tới mạnh. Khi ánh sáng yếu, độ nhạy có thể giảm và dữ liệu X‑Y có thể không ổn định. Trong những trường hợp này, việc bổ sung nguồn sáng phụ (LED) gần cảm biến có thể cải thiện hiệu suất.

Thời gian sử dụng pin thực tế ra sao?

Với mức tiêu thụ dưới 9 mA, một pin Li‑Po 500 mAh có thể cung cấp năng lượng cho cảm biến trong hơn 50 giờ liên tục, không tính đến tiêu thụ của các thành phần khác như bộ điều khiển bay hay motor.

Có thể dùng PMW3901 trên các board không có giao diện SPI?

Do cảm biến chỉ hỗ trợ giao diện SPI, việc sử dụng trên các board không có SPI đòi hỏi một mô-đun chuyển đổi (ví dụ: I2C‑to‑SPI). Tuy nhiên, hầu hết các board vi xử lý hiện đại đều tích hợp ít nhất một cổng SPI, vì vậy việc lựa chọn board phù hợp sẽ giảm bớt độ phức tạp.

Lợi ích khi lựa chọn PMW3901 cho dự án di động

• Tiêu thụ năng lượng thấp, kéo dài thời gian hoạt động cho các thiết bị chạy bằng pin.
• Thiết kế gọn gàng, không cần ống kính lấy nét, dễ dàng tích hợp vào các khung drone mini hoặc robot nhỏ gọn.
• Khả năng định vị X‑Y trong môi trường không có GPS, mở rộng phạm vi sử dụng trong các khu vực đô thị, nội thất, hoặc địa hình núi non.
• Giao tiếp nhanh chóng qua SPI, tương thích với nhiều nền tảng vi điều khiển phổ biến.
• Giá thành hợp lý, phù hợp với các dự án cá nhân, hobbyist và các ứng dụng thương mại nhỏ.

Những lưu ý khi mua và sử dụng

Kiểm tra nguồn cung cấp

Đảm bảo nguồn cung cấp ổn định trong khoảng 1.8‑3.6 V để tránh hiện tượng reset ngẫu nhiên hoặc sai lệch dữ liệu. Sử dụng bộ chuyển đổi DC‑DC hoặc ổn áp nếu nguồn cung cấp không ổn định.

Bảo vệ cảm biến khỏi bụi và độ ẩm

Mặc dù PMW3901 được thiết kế cho môi trường ngoài trời, việc bảo vệ cảm biến khỏi bụi, cát và độ ẩm cao sẽ kéo dài tuổi thọ. Khi sử dụng trong môi trường ẩm ướt, bạn có thể lắp thêm một lớp vỏ bảo vệ trong suốt, không ảnh hưởng tới khả năng thu nhận ánh sáng.

Kiểm tra tính tương thích phần mềm

Trước khi bắt đầu dự án, hãy xác nhận rằng thư viện và firmware trên board của bạn đã cập nhật phiên bản mới nhất, tránh xung đột với các thiết bị ngoại vi khác.
