PCB Bo Mạch Kích Điện 4 FET Lớn IGBT Auto Duty - Linh Kiện Quỳnh Diễn, 45.000đ

PCB bo mạch kích điện 4 fet LỚN băm IGBT Auto Duty là giải pháp chuyên dụng cho các kỹ thuật viên điện tử muốn nâng cao hiệu suất và độ ổn định của mạch điều khiển công suất. Được sản xuất từ chất liệu FR4 cao cấp và tích hợp nhiều tính năng thông minh, sản phẩm này đáp ứng nhu cầu sử dụng trong các dự án tự động hoá, chế tạo máy móc và hệ thống nguồn điện công nghiệp.

Với mức giá 55.350 VND và giá khuyến mãi chỉ 45.000 VND, PCB bo mạch này mang lại giá trị cao cho người dùng, đặc biệt là những người đã có kinh nghiệm lắp ráp và điều chỉnh mạch điện. Dưới đây là các thông tin chi tiết giúp bạn hiểu rõ hơn về sản phẩm, cách sử dụng và các lợi ích khi lựa chọn PCB này.

Đặc điểm nổi bật của PCB bo mạch 4 fet LỚN IGBT Auto Duty

Sản phẩm được thiết kế tối ưu với nhiều tính năng quan trọng, giúp cải thiện hiệu suất và độ bền của hệ thống điện. Những điểm mạnh sau đây là lý do tại sao PCB này được ưa chuộng trong cộng đồng kỹ thuật viên.

• Chất liệu FR4 hai mặt, chịu nhiệt và độ bền cơ học cao.
• Tích hợp 4 MOSFET lớn và IGBT auto duty, hỗ trợ băm xung đầu ra chính xác.
• Hai biến trở (volume) cho phép chỉnh tần số và duty cycle một cách linh hoạt.
• Transistor đệm dòng giúp mạch vận hành ổn định, không mất nhịp băm.
• Chức năng chống quá tải, chống chập vợt và chống ngược cực bảo vệ thiết bị.

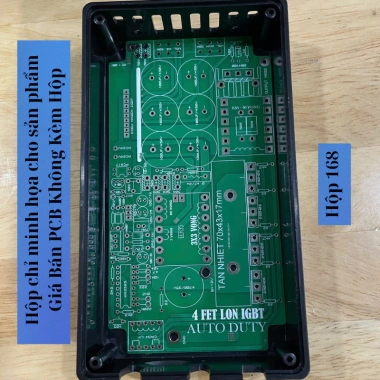

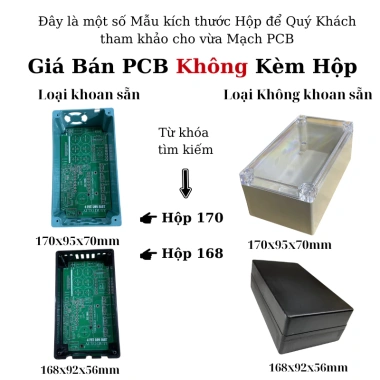

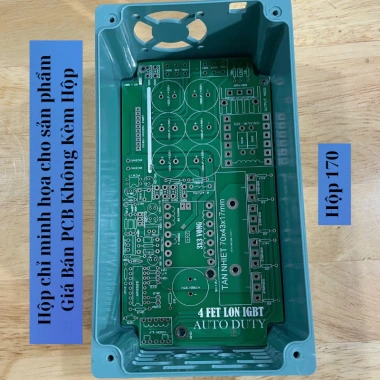

• Thiết kế gọn gàng, phù hợp với các hộp PCB chuẩn (168x92x56 mm hoặc 170x95x70 mm).

Thông số kỹ thuật chi tiết

Kích thước và cấu hình vật lý

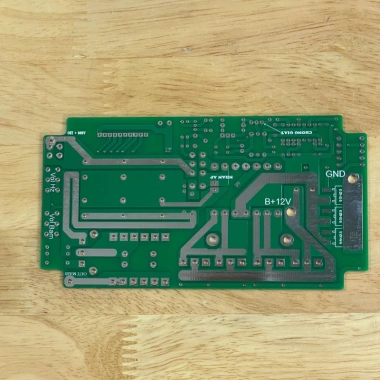

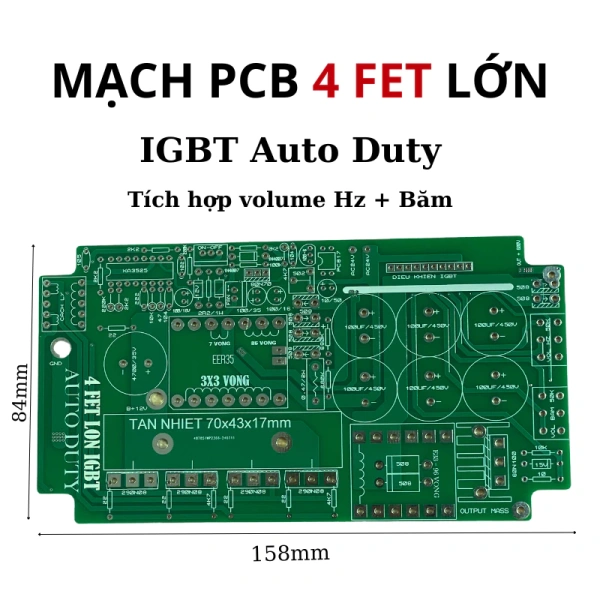

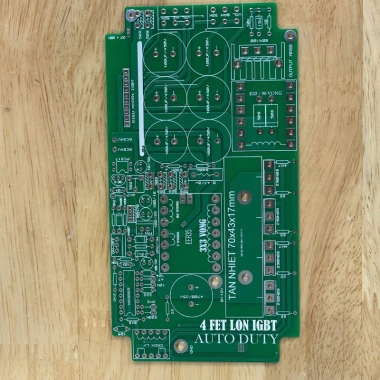

• Kích thước PCB: dài 158 mm, ngang 84 mm.
• Kích thước nhôm tản nhiệt fet: dài 70 mm, ngang 17 mm.
• Kích thước nhôm tản nhiệt IGBT: dài 23 mm, ngang 16 mm.
• Kích thước tụ lọc nguồn 12 V và 450 V: 19 mm (đều).
• Kích thước cuộn cảm EE33 vuông 6+6 chân đứng.
• PCB vừa hộp chuẩn: 168x92x56 mm hoặc 170x95x70 mm.

Thành phần điện tử chính

• 4 MOSFET lớn, biến áp EE35 đứng.
• IGBT auto duty với khả năng tự động điều chỉnh đầu ra theo nguồn nước.
• Hai biến trở để tùy chỉnh tần số và duty cycle.
• Transistor đệm dòng bảo vệ mạch khỏi hiện tượng mất nhịp.
• Hệ thống bảo vệ quá tải, chống chập vợt và chống ngược cực.

Ứng dụng thực tiễn

PCB bo mạch này thích hợp cho nhiều loại dự án công nghiệp và DIY, đặc biệt khi yêu cầu độ chính xác cao trong việc điều khiển công suất. Dưới đây là một số trường hợp sử dụng điển hình.

• Hệ thống điều khiển motor công suất lớn, nơi cần băm xung ổn định và điều chỉnh duty cycle linh hoạt.
• Thiết bị nguồn cung cấp công nghiệp, đặc biệt là các nguồn DC-DC chuyển đổi với yêu cầu bảo vệ quá tải.
• Máy móc tự động hoá trong dây chuyền sản xuất, nơi việc tự động điều chỉnh đầu ra là yếu tố quan trọng.
• Dự án nghiên cứu và phát triển (R&D) về công nghệ IGBT và MOSFET, giúp kỹ sư nhanh chóng xây dựng prototype.
• Hệ thống chiếu sáng LED công suất cao, cần điều khiển độ sáng và tránh hiện tượng nhấp nháy.

Lợi ích khi lựa chọn PCB bo mạch 4 fet LỚN IGBT Auto Duty

So với các giải pháp mạch điều khiển công suất truyền thống, PCB này mang lại các ưu điểm sau:

• Độ ổn định cao nhờ transistor đệm dòng và thiết kế chống mất nhịp.
• Tiết kiệm thời gian lắp đặt và điều chỉnh nhờ hai biến trở tích hợp.
• Chi phí hợp lý với mức giá ưu đãi, phù hợp cho các dự án vừa và lớn.
• Khả năng mở rộng: người dùng có thể thêm các linh kiện phụ trợ tùy theo nhu cầu mà không ảnh hưởng đến hiệu suất chính.
• Độ bền lâu dài nhờ chất liệu FR4 và tấm tản nhiệt bằng nhôm.

Hướng dẫn lắp đặt và kiểm tra sơ bộ

Đối với kỹ thuật viên có kinh nghiệm, việc lắp ráp PCB này không quá phức tạp. Dưới đây là các bước cơ bản để đảm bảo mạch hoạt động đúng chuẩn.

• Bước 1: Đảm bảo khu vực làm việc sạch sẽ, tránh tĩnh điện.
• Bước 2: Gắn 4 MOSFET và IGBT vào vị trí được đánh dấu trên PCB, sử dụng keo tản nhiệt nếu cần.
• Bước 3: Lắp đặt các tụ lọc nguồn (12 V và 450 V) theo đúng hướng cực tính.
• Bước 4: Kết nối các biến trở vào vị trí tương ứng, sau đó điều chỉnh giá trị để đạt tần số và duty cycle mong muốn.
• Bước 5: Kiểm tra kết nối điện và đo điện áp đầu vào, đầu ra bằng đồng hồ vạn năng.
• Bước 6: Khi mọi thông số đều ổn, bật nguồn và quan sát đầu ra để xác nhận băm xung và độ ổn định.

Những lưu ý quan trọng

Mặc dù PCB được thiết kế để dễ dàng lắp đặt, nhưng vẫn có một số điểm cần chú ý để tránh gây hư hỏng hoặc giảm hiệu suất.

• Không lắp đặt mạch trong môi trường ẩm ướt hoặc có bụi bẩn cao.
• Kiểm tra kỹ lưỡng các cực của tụ lọc để tránh ngược cực gây hỏng mạch.
• Đảm bảo rằng các tản nhiệt được gắn chặt và có đủ diện tích tiếp xúc để tản nhiệt hiệu quả.
• Tránh kéo hoặc uốn cong các chân linh kiện khi hàn, giảm nguy cơ gãy chân.
• Thực hiện kiểm tra an toàn trước khi cấp nguồn, đặc biệt là khi thay đổi giá trị biến trở.

Kết luận

PCB bo mạch kích điện 4 fet LỚN băm IGBT Auto Duty là lựa chọn đáng tin cậy cho những ai cần một giải pháp điều khiển công suất mạnh mẽ, ổn định và dễ tùy chỉnh. Với chất liệu FR4 cao cấp, tính năng bảo vệ đa dạng và giá thành hợp lý, sản phẩm này đáp ứng tốt yêu cầu của các dự án công nghiệp cũng như các dự án DIY nâng cao. Khi mua, bạn sẽ nhận được một bo mạch chính chưa bao gồm các linh kiện phụ trợ như bo khiên bám lái IGBT, vì vậy cần chuẩn bị đầy đủ các thành phần còn lại để hoàn thiện mạch.
