PCB 4 IGBT + Module Lái 4 Chế Độ Băm Rời - QUỲNH DIỄN, Giá 350.000₫

PCB 4 IGBT auto dòng mạch Băm rời kết hợp Module lái IGBT 4 chế độ là giải pháp linh kiện điện tử dành cho những dự án cần độ ổn định cao và khả năng tự động điều chỉnh dòng điện. Được sản xuất bởi Quỳnh Diễn, bộ combo này tích hợp công nghệ SMT hiện đại, giúp giảm thời gian lắp ráp và tối ưu hiệu suất hoạt động trong môi trường nước và đất.

Với mức giá 427.000 VND (giá ưu đãi 350.000 VND), sản phẩm phù hợp cho các thợ điện tử có kinh nghiệm, những người đang tìm kiếm một mạch điều khiển IGBT đa chức năng, có khả năng tự động điều chỉnh dòng và nguồn nước, đồng thời bảo vệ thiết bị khỏi quá tải và chập mạch.

Đặc điểm nổi bật của PCB 4 IGBT auto dòng

Sản phẩm được thiết kế dựa trên các tiêu chuẩn công nghiệp, mang lại tính ổn định và an toàn trong quá trình vận hành. Các tính năng chính được tối ưu hoá để đáp ứng nhu cầu sử dụng thực tiễn:

• Điều khiển lái IGBT bằng MCU lập trình Auto dòng, Auto nguồn nước, giúp máy hoạt động hiệu quả và tiết kiệm điện.
• Ổn định dòng điện ở mức cố định dù môi trường nước thay đổi: nước nong, nước sâu, tạp chất, nước mặn, nước lợ hay nước ngọt.
• Quạt làm mát tự động: bật khi bóp cò quạt và tự tắt sau khoảng 10 giây khi không còn bóp, giảm tiếng ồn và tiết kiệm năng lượng.
• Chống quá tải đầu vào và đầu ra, bảo vệ toàn bộ hệ thống khỏi các hiện tượng chập mạch.
• Thiết kế mạch băm MCU 4 chế độ tích hợp sẵn Module lái IGBT 4 chế độ, thuận tiện cho việc lắp đặt và bảo trì.

Thông số kỹ thuật chi tiết

Kích thước và cấu trúc

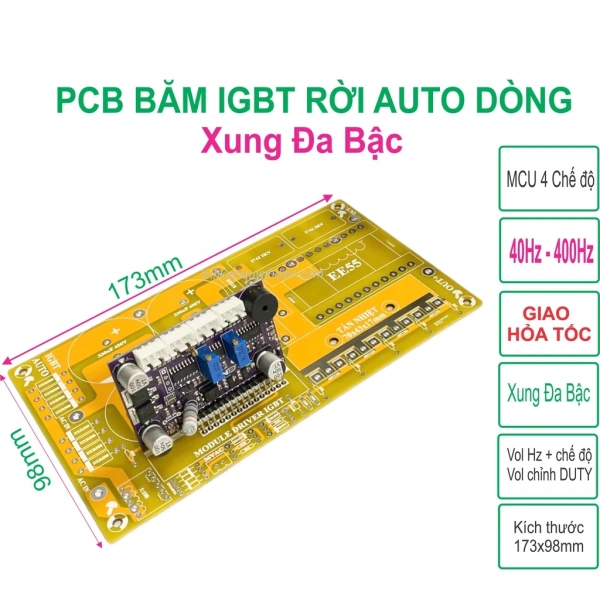

• Kích thước mạch PCB: 173 x 98 x 1.6 mm.
• Kích thước khối nhôm chứa 4 IGBT: 70 x 43 x 17 mm.
• Kích thước 4 tụ lọc đầu ra: 35 mm (đường kính).
• Cuộn cảm EE5520: dây đồng 1.8 mm, 65 vòng, đứng.
• Biến áp dò dòng E16: quấn thêm 1 vòng dây đồng 1.2 mm.

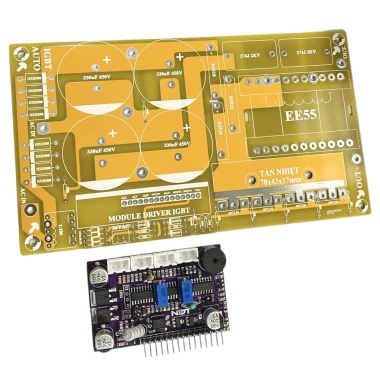

Thành phần bao gồm

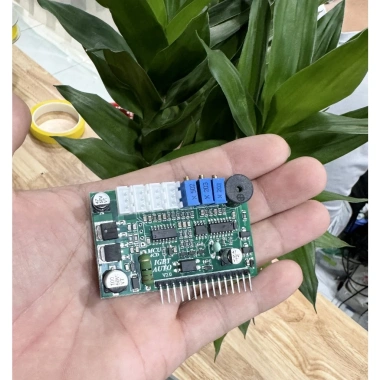

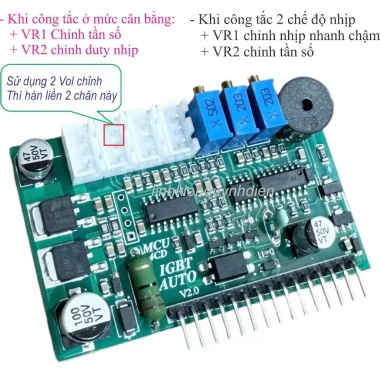

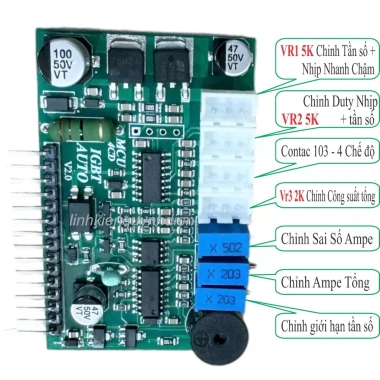

• Mạch băm MCU 4 chế độ (Module lái IGBT 4 chế độ).

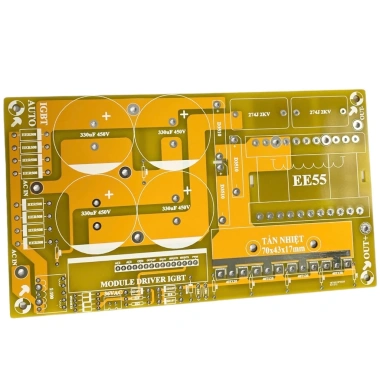

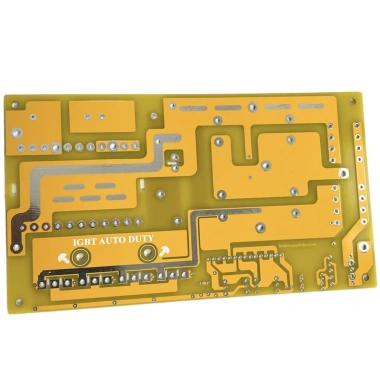

• PCB trắng băm IGBT + Mạch băm MCU 4 chế độ.

Ứng dụng thực tế

PCB này được thiết kế để đáp ứng nhiều nhu cầu trong các lĩnh vực công nghiệp và nông nghiệp, đặc biệt là các thiết bị cần tự động hoá quá trình bám rối, bám dòng trong môi trường nước. Một số trường hợp sử dụng điển hình:

• Hệ thống bám rối tự động: Khi áp dụng vào máy bám rối, mạch tự điều chỉnh dòng điện để duy trì hiệu suất tối ưu, giảm hao tổn năng lượng và tăng tuổi thọ thiết bị.
• Thiết bị xử lý nước: Trong các máy lọc nước, mạch có thể tự động nhận biết mức độ mặn, tạp chất và điều chỉnh nguồn điện phù hợp, giúp quá trình lọc ổn định.
• Máy móc nông nghiệp: Các máy bơm nước, máy gieo hạt hoặc hệ thống tưới tiêu có thể tích hợp PCB này để tự động điều chỉnh dòng điện theo độ sâu và chất lượng nước.
• Dự án nghiên cứu và phát triển: Sinh viên và kỹ sư nghiên cứu có thể sử dụng PCB làm nền tảng cho các dự án tự động hoá, kiểm soát điện tử trong môi trường đa dạng.

Lưu ý khi lắp đặt và sử dụng

Để đạt được hiệu suất tối ưu và tránh các rủi ro không mong muốn, người dùng cần tuân thủ một số hướng dẫn cơ bản:

• Sản phẩm chỉ dành cho thợ lành nghề, có kiến thức cơ bản về điện tử và an toàn điện.
• Kiểm tra nguồn điện đầu vào trước khi kết nối, tránh cấp điện vượt quá giới hạn quy định để không gây hỏng mạch.
• Đảm bảo việc gắn quạt làm mát đúng vị trí và không cản trở luồng không khí.
• Kiểm tra kết nối các tụ lọc và cuộn cảm để chắc chắn không có lỗi hàn hoặc ngắn mạch.
• Tham khảo đầy đủ thông số kỹ thuật do nhà sản xuất cung cấp, nhưng luôn kiểm tra thực tế trên môi trường sử dụng cụ thể.

Đánh giá tổng quan

Với mức giá hợp lý và các tính năng tự động hoá đa dạng, PCB 4 IGBT auto dòng mạch Băm rời + Module lái IGBT 4 chế độ là một lựa chọn đáng cân nhắc cho các dự án cần độ ổn định cao và khả năng tự điều chỉnh. Sự kết hợp giữa công nghệ SMT, thiết kế mạch bám MCU 4 chế độ và các cơ chế bảo vệ như chống quá tải và chập mạch mang lại sự an tâm cho người sử dụng.

Mặc dù không có chế độ bảo hành và sản phẩm có thể không được đổi trả trong trường hợp do nguồn điện sai lệch gây lỗi, nhưng việc kiểm tra kỹ trước khi lắp đặt và tuân thủ các lưu ý an toàn sẽ giúp giảm thiểu rủi ro. Đối với những người đã có kinh nghiệm và đang tìm kiếm một giải pháp linh kiện điện tử chuyên nghiệp, sản phẩm này của Quỳnh Diễn đáp ứng đầy đủ các tiêu chí kỹ thuật và giá trị kinh tế.
