PCB 2 FET nhỏ + lớn, bo mạch kịch điện băm DB3 trộn 555 FR4 - chỉ 38.000 VNĐ

PCB bo mạch kích điện 2 fet nhỏ + LỚN băm db3 trộn 555 là một linh kiện điện tử đa năng, được thiết kế dành riêng cho các thợ điện tử có kinh nghiệm. Với cấu trúc gọn gàng, chất lượng FR4 và các tính năng bảo vệ thông minh, sản phẩm này đáp ứng nhu cầu chế tạo mạch nguồn, mạch công tắc và mạch điều khiển công suất trong nhiều dự án DIY và công nghiệp vừa và nhỏ.

Giá bán lẻ hiện tại là 47.500 VND, nhưng đang được giảm xuống còn 38.000 VND, mang lại giá trị tuyệt vời cho những người muốn tối ưu chi phí mà vẫn giữ được hiệu năng cao.

Đặc điểm nổi bật của PCB 2 fet nhỏ + LỚN

Thiết kế và vật liệu

• Vỏ PCB được làm từ sợi thủy tinh FR4 chất lượng cao, đảm bảo độ bền, chịu nhiệt và ổn định điện môi.

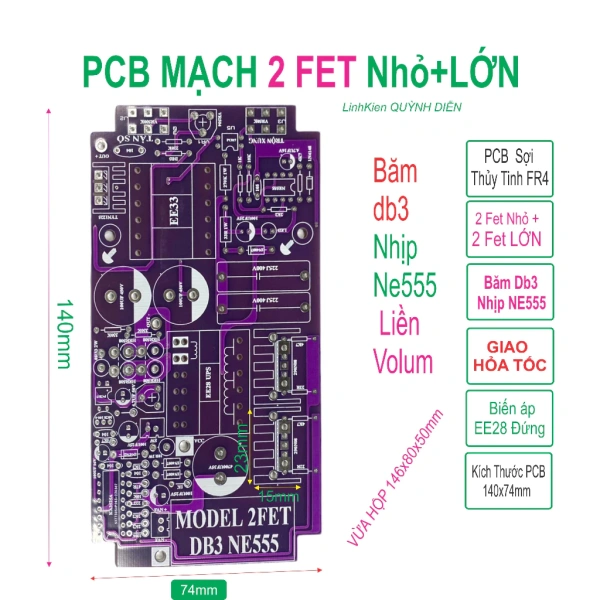

• Kích thước tổng thể: dài 140mm, rộng 74mm – phù hợp với hầu hết các vỏ máy và khung lắp đặt.
• Thiết kế mới gọn gàng hơn phiên bản cũ, giảm thiểu không gian lắp đặt mà không ảnh hưởng tới các chức năng.

Khả năng chịu tải và bảo vệ

• Hỗ trợ chạy đồng thời 2 MOSFET lớn hoặc nhỏ (ví dụ: 80N70, IRF3205, 75N75, 1010, IRF064, 290N08...), đáp ứng nhu cầu công suất đa dạng.

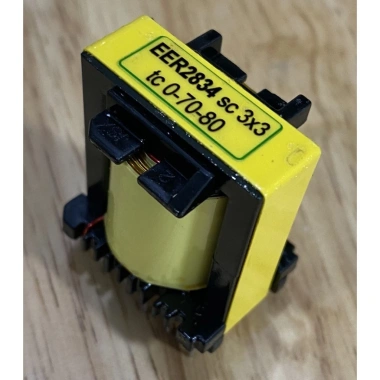

• Trang bị biến áp E28 để cung cấp nguồn ổn định cho mạch.
• Chức năng chống quá tải và chống chập vợt, bảo vệ linh kiện khỏi những hiện tượng điện áp bất thường.
• Có mạch băm xung đầu ra SCR (TYN1225, TYN840, TYN825…) cho các ứng dụng cần tạo xung mạnh.
• Tích hợp nhịp NE555 giúp tạo tín hiệu xung tần số ổn định, thích hợp cho các mạch điều khiển thời gian.
• Công nghệ chống ngược cực ngăn ngừa hư hỏng khi kết nối sai polarity.

Phụ kiện đi kèm và kích thước chi tiết

• Tiệm tụ nguồn 12V có kích thước 18mm.
• Tiệm tụ 450V cũng có kích thước 18mm, đáp ứng nhu cầu điện áp cao.
• Cuộn cảm E33 được tích hợp sẵn, giúp giảm thiểu việc mua thêm linh kiện.
• Nhôm tản nhiệt cho fet kích thước 23x15mm, và cho SCR 15x10mm, hỗ trợ tản nhiệt hiệu quả.

Ứng dụng thực tế

Dự án DIY và hobbyist

• Thiết kế mạch nguồn công suất cho các bộ khuếch đại âm thanh, giúp tăng cường công suất đầu ra mà không lo quá nhiệt.
• Lập trình mạch điều khiển motor DC hoặc stepper, nhờ khả năng điều chỉnh dòng điện qua MOSFET và bảo vệ ngắn mạch.
• Tạo bộ nguồn ổn áp cho các board vi điều khiển, Arduino, Raspberry Pi, đặc biệt khi cần cung cấp dòng lớn cho các module ngoại vi.

Công nghiệp nhẹ và thiết bị y tế

• Áp dụng trong các bộ nguồn dự phòng cho thiết bị y tế, nơi yêu cầu độ tin cậy cao và bảo vệ quá tải.
• Sử dụng làm mạch công tắc tự động cho hệ thống chiếu sáng công nghiệp, nhờ tính năng chống chập vợt và chống ngược cực.
• Hỗ trợ mạch kích điện cho các cảm biến công suất, giúp đo lường và kiểm soát tiêu thụ điện trong nhà máy.

Hướng dẫn lắp đặt cơ bản

Chuẩn bị

• Kiểm tra kỹ lưỡng các linh kiện đi kèm: MOSFET, SCR, tụ điện, cuộn cảm và tản nhiệt.
• Đảm bảo có công cụ hàn chất lượng và kèm theo băng keo nhiệt để bảo vệ các chân hàn.
• Kiểm tra nguồn điện đầu vào (12V hoặc 450V) phù hợp với yêu cầu thiết kế.

Quy trình lắp đặt

• Bước 1: Gắn MOSFET và SCR vào các vị trí đã được đánh dấu trên PCB, sử dụng tản nhiệt để tăng khả năng tản nhiệt.
• Bước 2: Hàn các tụ nguồn 12V và 450V vào vị trí chỉ định, đảm bảo không có hàn chập.
• Bước 3: Gắn cuộn cảm E33 và biến áp E28, kết nối dây nguồn theo sơ đồ mạch kèm theo.
• Bước 4: Kiểm tra lại toàn bộ mạch, dùng đồng hồ vạn năng đo độ liên tục và độ cách điện.
• Bước 5: Cấp nguồn thử nghiệm, quan sát các chỉ báo LED (nếu có) và đo đầu ra bằng oscilloscope để xác nhận tần số NE555 và xung SCR hoạt động đúng.

Lợi ích khi chọn mua PCB 2 fet nhỏ + LỚN từ QUỲNH DIỄN

• Cam kết giao đúng mô tả và hình ảnh sản phẩm, giảm rủi ro mua phải hàng không như mong đợi.
• Chính sách đổi trả miễn phí nếu giao sai hoặc thiếu hàng, đồng thời hoàn tiền khi sản phẩm bị hỏng trong quá trình vận chuyển.
• Sản phẩm được nhà máy cung cấp, nên có độ tin cậy cao và ít sai số kỹ thuật.
• Hỗ trợ khách hàng có kiến thức cơ bản về điện tử, phù hợp với thợ lành nghề muốn tối ưu thiết kế.

Những lưu ý quan trọng

• Đây là sản phẩm chuyên dụng, yêu cầu người mua phải có kiến thức nền tảng về điện tử và khả năng hàn mạch.
• Kiểm tra kỹ hình ảnh, mô tả và các thông số kỹ thuật trước khi quyết định mua.
• Các thông số kỹ thuật được cung cấp bởi nhà máy có thể có sai số nhỏ, vì vậy cần cân nhắc khi thiết kế mạch.
• PCB chỉ phù hợp cho người dùng có kinh nghiệm, không khuyến nghị cho người mới bắt đầu.
