PCB 18 FET IGBT bơm nước tự động + mạch dao động + lái IGBT - Giá ưu đãi 380.000 VND

PCB 18 fet IGBT auto nguồn nước mạch k ich đ iện + boar dao động + Module lái IGBT là một giải pháp điện tử toàn diện, được thiết kế đặc biệt cho các hệ thống bơm nước tự động và các thiết bị xử lý nước công nghiệp. Với công nghệ SMT tiên tiến và cấu trúc module đa chức năng, sản phẩm giúp giảm thiểu thời gian lắp ráp, tối ưu hoá hiệu suất và nâng cao độ ổn định trong môi trường hoạt động khắc nghiệt.

Giá bán lẻ hiện tại của sản phẩm là 494 000 VND, trong khi mức giá ưu đãi được giảm xuống còn 380 000 VND, mang lại lợi ích kinh tế đáng kể cho những người dùng quan tâm đến chất lượng và chi phí đầu tư. Sản phẩm thuộc danh mục Hàng Gia dụng & Đời sống, Khác, Chưa phân loại, phù hợp với nhiều ứng dụng từ gia đình đến công nghiệp.

Giới thiệu chung

PCB 18 fet IGBT auto nguồn nước là một bộ mạch tích hợp đa năng, bao gồm PCB công suất, boar dao động, và module lái IGBT ba chế độ điều khiển. Các thành phần được lắp ráp bằng công nghệ SMT (Surface Mount Technology) chất lượng cao, giúp giảm thiểu lỗi hàn, tăng độ bền và giảm thời gian lắp đặt. Thiết kế thông minh cho phép người dùng nhanh chóng tích hợp vào hệ thống hiện có mà không cần phải thiết kế lại toàn bộ mạch.

Bên cạnh việc cung cấp nguồn điện ổn định cho các bộ phận bơm, sản phẩm còn tích hợp các chức năng bảo vệ quan trọng như chống quá tải đầu vào, chống chập tải đầu ra, và tự động ngắt quạt làm mát khi không cần thiết, giúp kéo dài tuổi thọ thiết bị và giảm tiêu thụ năng lượng.

Các combo và thành phần

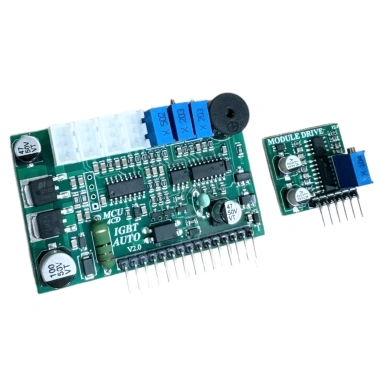

Combo 1: Mạch băm MCU 3 chế độ + Mạch dao động lái fet (2 mạch nhỏ)

• PCB trắng công suất chưa gắn linh kiện

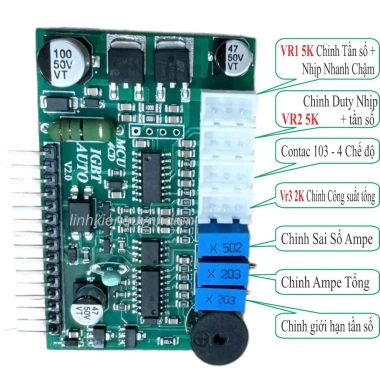

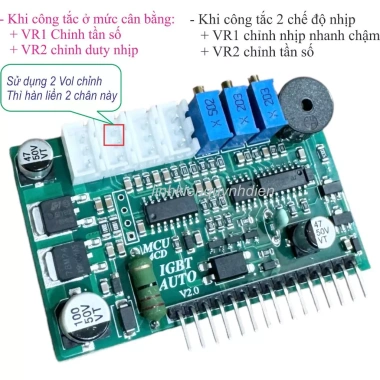

• Mạch băm MCU với ba chế độ điều khiển: Auto dòng, Auto nguồn nước, và chế độ tùy chỉnh

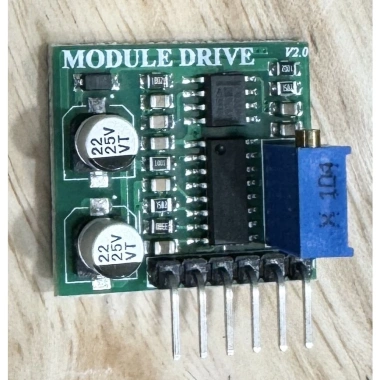

• Hai mạch dao động lái fet đã được hàn đầy đủ linh kiện, sẵn sàng kết nối
• Thích hợp cho các dự án cần linh hoạt trong việc lập trình và thử nghiệm

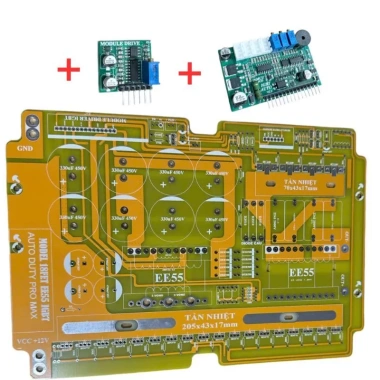

Combo 2: PCB trắng công suất + Mạch băm MCU 3 chế độ + Mạch dao động lái fet (PCB + 2 mạch nhỏ)

• PCB công suất màu trắng, được thiết kế để gắn các linh kiện công suất lớn
• Mạch băm MCU tích hợp ba chế độ điều khiển, hỗ trợ lập trình tự động
• Hai mạch dao động lái fet đã được hàn, giúp giảm thời gian lắp ráp
• Đảm bảo tính ổn định trong môi trường nước nong hoặc sâu

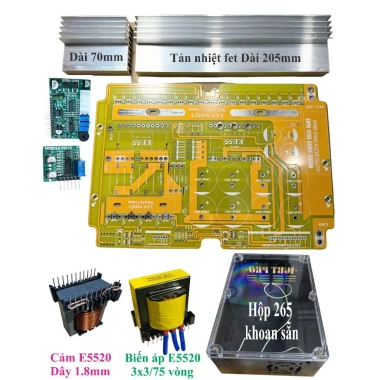

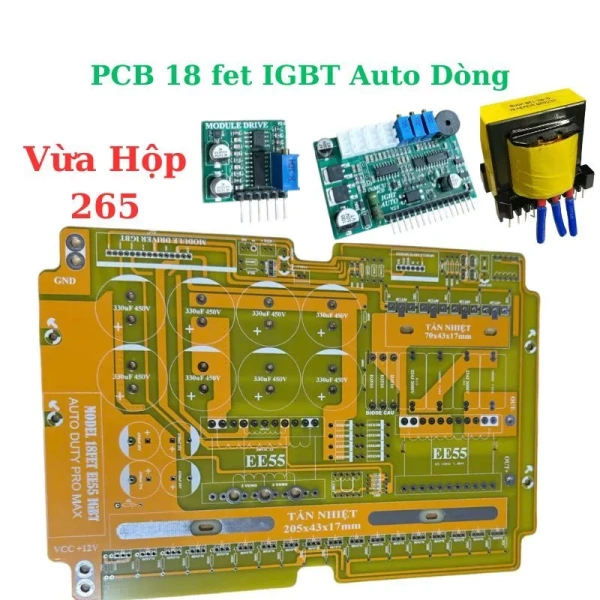

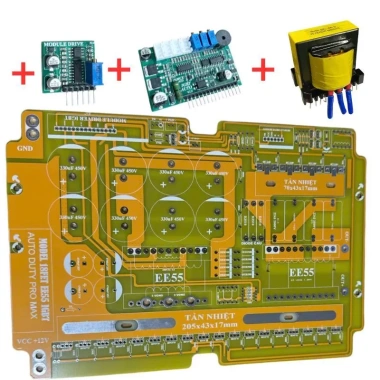

Combo 3: PCB trắng công suất + Mạch băm MCU 3 chế độ + Mạch dao động lái fet + Biến áp chính EE5520 đứng (PCB + 2 mạch nhỏ + 1 biến áp quấn sẵn)

• PCB công suất màu trắng, sẵn sàng lắp đặt các linh kiện công suất
• Mạch băm MCU ba chế độ, cho phép tùy biến và tự động hoá quá trình điều khiển
• Mạch dao động lái fet đã hàn đầy đủ, tối ưu hoá độ trễ tín hiệu
• Biến áp EE5520 đứng, được quấn sẵn 3x3 đồng lá 4zem ở sơ cấp, 75 vòng dây 1.2 mm và 9 vòng dây 0.70 mm ở thứ cấp, đáp ứng yêu cầu cách ly và cung cấp năng lượng ổn định cho hệ thống
• Cuộn cảm EE5520 dây đồng 1.8 mm, 65 vòng, tăng cường khả năng lọc nhiễu

Tính năng nổi bật

• Sử dụng công nghệ mới nhất để điều khiển IGBT bằng MCU, tự động điều chỉnh dòng điện cho phù hợp với độ sâu và chất lượng nước (nước nong, nước mặn, nước lợ, nước ngọt).
• Chế độ Auto nguồn nước giúp máy đánh bắt hoạt động hiệu quả, giảm tiêu thụ điện năng lên tới 30% so với các giải pháp truyền thống.
• Quạt làm mát tự động kích hoạt khi cảm biến bấm cò, và tự ngắt sau khoảng 10 giây khi không còn tín hiệu, bảo vệ các linh kiện khỏi quá nhiệt.
• Chống quá tải đầu vào và chống chập tải đầu ra, đảm bảo an toàn cho toàn bộ hệ thống.
• Khả năng tích hợp với các cảm biến môi trường, cho phép giám sát và điều chỉnh trực tiếp qua phần mềm lập trình MCU.
• Thiết kế mô-đun giúp thay thế linh kiện nhanh chóng, giảm thời gian bảo trì và tối thiểu hoá chi phí sửa chữa.

Thông số kỹ thuật chi tiết

• Tên sản phẩm: PCB mạch 18 fet IGBT auto nguồn nước + boar dao động + Module lái IGBT 3 chế độ.

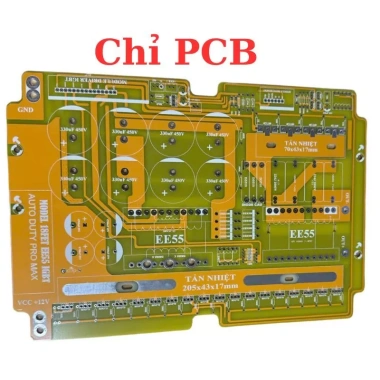

• Kích thước PCB: 253 x 174 x 1.6 mm.
• Kích thước nhôm 18 Mosfet: 205 x 43 x 17 mm.
• Kích thước nhôm 4 IGBT: 70 x 43 x 17 mm.
• Kích thước tụ lọc đầu vào (4 tụ): đường kính 18 mm.
• Kích thước tụ lọc đầu ra (8 tụ): đường kính 30 mm.
• Biến áp chính EE5520 đứng: sơ cấp 3x3 đồng lá 4zem, thứ cấp 75 vòng dây 1.2 mm và 9 vòng dây 0.70 mm.
• Cuộn cảm EE5520 dây đồng 1.8 mm, 65 vòng.
• Chức năng bảo vệ: chống quá tải đầu vào, chống chập tải đầu ra, tự động tắt quạt làm mát.
• Chế độ điều khiển MCU: Auto dòng, Auto nguồn nước, tùy chỉnh.
• Điện áp hoạt động tối đa: 400 V cho IGBT, 30 V cho MOSFET.
• Dòng điện tối đa: 18 A cho mỗi MOSFET, 4 A cho mỗi IGBT.
• Nhiệt độ hoạt động: -20 °C đến +85 °C.

Ứng dụng thực tế

Sản phẩm này thích hợp cho nhiều trường hợp sử dụng thực tiễn, bao gồm:

• Hệ thống bơm nước tự động trong nông nghiệp: Điều khiển dòng điện ổn định giúp bơm hoạt động liên tục trong môi trường nước sâu và nước nhiễu, giảm thiểu mất mát năng lượng.
• Máy lọc và xử lý nước công nghiệp: Đảm bảo cung cấp nguồn điện ổn định cho các bộ lọc, cảm biến, và van điều khiển, đồng thời bảo vệ các linh kiện khỏi quá tải và ngắn mạch.
• Hệ thống làm mát cho thiết bị điện tử công nghiệp: Quạt làm mát tự động và chức năng ngắt khi không cần thiết giúp duy trì nhiệt độ ổn định, kéo dài tuổi thọ thiết bị.
• Dự án nghiên cứu và phát triển: Các nhà nghiên cứu có thể sử dụng MCU lập trình để thử nghiệm các thuật toán điều khiển dòng điện và tối ưu hoá hiệu suất trong môi trường nước đa dạng.
• Ứng dụng trong các hệ thống năng lượng tái tạo: Khi kết hợp với các nguồn năng lượng mặt trời hoặc gió, PCB 18 fet IGBT có thể điều chỉnh dòng điện sao cho phù hợp với biến đổi tải, giúp hệ thống hoạt động hiệu quả hơn.

Với thiết kế đa chức năng, khả năng bảo vệ toàn diện và giá thành ưu đãi, PCB 18 fet IGBT auto nguồn nước là lựa chọn đáng tin cậy cho các dự án cần sự ổn định, hiệu suất cao và tính linh hoạt trong việc lập trình và bảo trì. Sản phẩm đáp ứng đầy đủ các tiêu chuẩn kỹ thuật, đồng thời mang lại lợi thế cạnh tranh về chi phí và thời gian triển khai.
