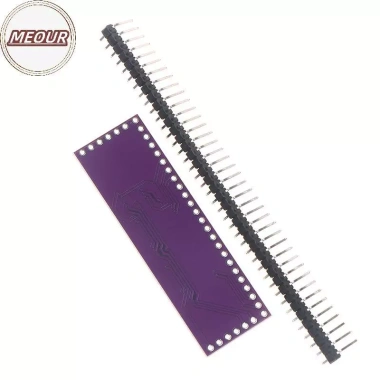

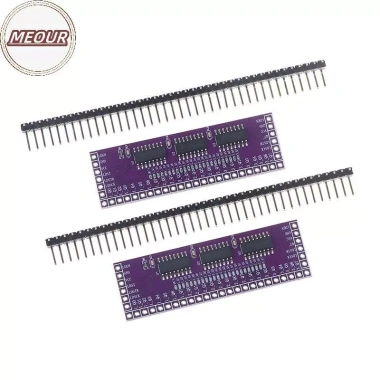

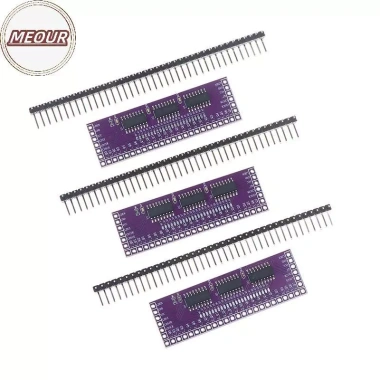

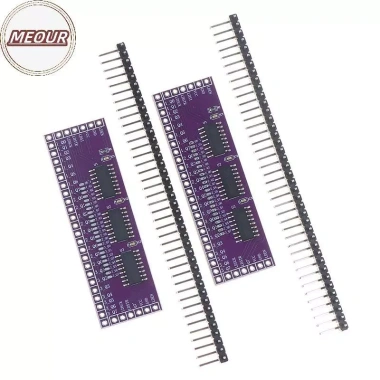

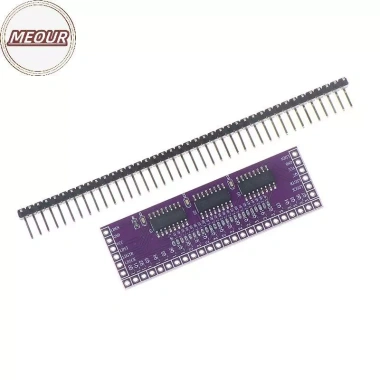

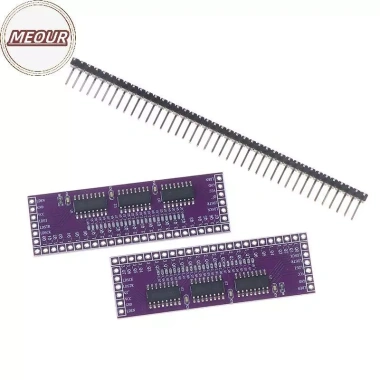

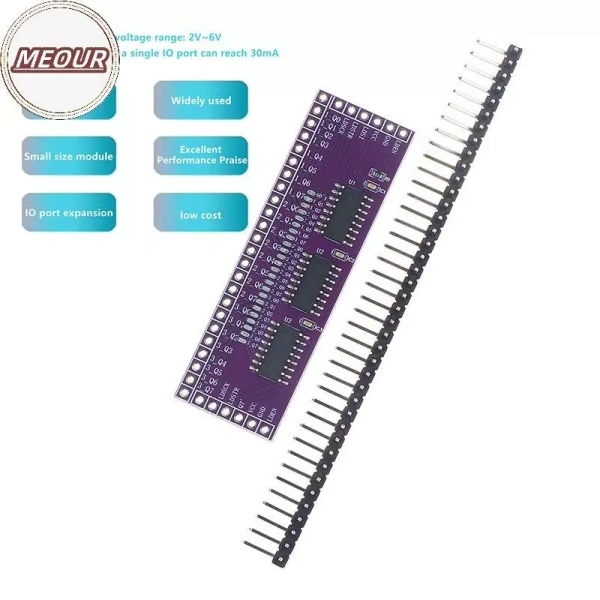

Meour 74HC595 vi điều khiển nối Pin song song IO 3‑24 LED giá 55.110₫

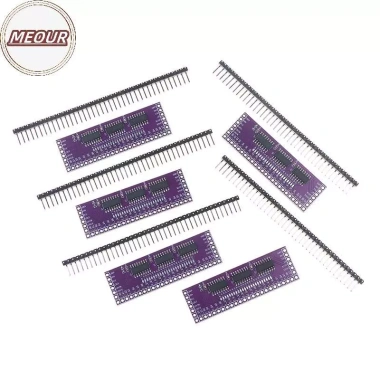

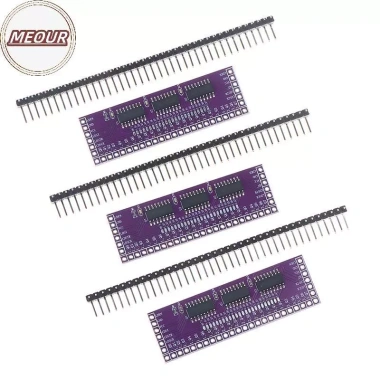

Meour 1 / 3 / 5 Cái Bộ vi điều khiển nối tiếp sang Pin song song là giải pháp mở rộng I/O linh hoạt cho các dự án Arduino, Raspberry Pi và các bo mạch điều khiển nhúng khác. Với mô-đun 74HC595 tích hợp, người dùng có thể tăng số lượng cổng đầu ra từ 8 lên tới 40 hoặc hơn, đáp ứng nhu cầu điều khiển LED, relay, màn hìnhXem các sản phẩm Màn Hình 7 đoạn và các thiết bị ngoại vi phức tạp.

Giá bán lẻ là 67 234 VND, nhưng hiện đang được giảm còn 55 110 VND, phù hợp cho cả người mới bắt đầu lẫn những nhà phát triển có kinh nghiệm muốn tối ưu chi phí linh kiện.

Đặc điểm nổi bật của sản phẩm

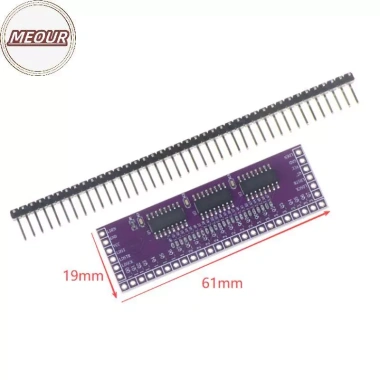

• Kích thước nhỏ gọn: 61 mm × 19 mm, dễ dàng gắn lên bảng mạch hoặc khung nhựa.
• Thiết kế nối tiếp cho phép mở rộng tới 5 module trong một chuỗi, tăng gấp 5 lần số cổng xuất.
• Đầu ra đa dạng: hỗ trợ LED, transistor, relay, buzzer và các thiết bị công suất thấp.
• Tiêu chuẩn chất lượng cao, nguyên vật liệu chống nhiệt, độ bền ổn định trong môi trường công nghiệp nhẹ.
• Phù hợp với các bo mạch điều khiển phổ biến như Arduino UNO, Nano, Mega, ESP8266, ESP32 và các board tương thích.

Chi tiết kỹ thuật

Kích thước và cấu hình vật lý

• Chiều dài: 61 mm
• Chiều rộng: 19 mm
• Chiều cao: 5 mm (khoảng)
• Số chân I/O: 8 chân đầu ra mỗi module, có thể nối tiếp lên tới 40 chân khi sử dụng 5 module.
• Điện áp hoạt động: 5 V DC (tương thích với nguồn Arduino và các nguồn logic 5 V).
• Dòng tiêu thụ tối đa: khoảng 70 mA cho toàn bộ module khi các ngõ ra được bật liên tục.

Giao tiếp và điều khiển

• Giao tiếp SPI (Serial Peripheral Interface) thông qua 3 chân: DATA, CLOCK và LATCH.
• Không yêu cầu phần mềmXem các sản phẩm Phần Mềm phức tạp, thư viện chuẩn Arduino hỗ trợ hàm shiftOut() và digitalWrite().
• Khả năng chập tín hiệu nhanh, thời gian phản hồi dưới 1 µs, phù hợp cho các ứng dụng chiếu sáng LED tốc độ cao.

Hướng dẫn lắp đặt và cấu hình

Bước 1: Kết nối nguồn và chân điều khiển

• Kết nối chân VCC của module vào nguồn 5 V trên bo mạch điều khiển.
• Kết nối chân GND vào đất (Ground) của hệ thống.
• Kết nối chân DATA (DS) vào một chân digital của Arduino (ví dụ D2).
• Kết nối chân CLOCK (SH_CP) vào một chân digital khác (ví dụ D3).
• Kết nối chân LATCH (ST_CP) vào một chân digital nữa (ví dụ D4).

Bước 2: Lắp ráp các module nối tiếp

• Sử dụng các chân Q7' (output of shift register) của module trước để nối vào chân DATA của module tiếp theo.
• Lặp lại quy trình cho tới khi đạt số module mong muốn (tối đa 5).
• Kiểm tra lại các kết nối để tránh ngắn mạch.

Bước 3: Lập trình cơ bản

• Mở Arduino IDE, tạo một sketch mới.
• Định nghĩa các chân điều khiển:
• ```cpp const int dataPin = 2; const int clockPin = 3; const int latchPin = 4; ```
• Sử dụng hàm shiftOut() để gửi dữ liệu 8 bit tới module đầu tiên, sau đó lặp lại cho các module tiếp theo.
• Kiểm tra bằng cách bật tắt các LED hoặc relay gắn vào các ngõ ra.

Ứng dụng thực tế

• Điều khiển đèn LED ma trận: Khi muốn hiển thị các ký tự, hình ảnh trên ma trận 8 × 8 hoặc lớn hơn, mô-đun 74HC595 cho phép giảm thiểu số chân GPIO cần dùng.
• Hệ thống chiếu sáng thông minh: Thích hợp cho các dự án nhà thông minh, nơi cần bật/tắt hàng chục bóng đèn LED hoặc LED strip một cách đồng thời.
• Điều khiển relay đa kênh: Thay vì mua nhiều relay riêng lẻ, bạn có thể gắn relay nhỏ vào các ngõ ra của module, tạo thành một bảng điều khiển công tắc đa kênh.
• Màn hình 7 đoạn và LCD đơn dòng: Dễ dàng mở rộng các ngõ ra để điều khiển nhiều ký tự đồng thời mà không làm đầy đủ các chân của vi điều khiển.
• Robot và hệ thống tự động: Cho phép quản lý nhiều cảm biến, động cơ servo và đèn báo hiệu trong các mô hình robot di động hoặc cố định.

Lợi ích khi lựa chọn Meour 1 / 3 / 5 Cái

• Tiết kiệm chi phí: Thay vì mua nhiều IC riêng lẻ, một bộ 5 module chỉ với mức giá hợp lý.
• Tiện lợi trong thiết kế: Kích thước nhỏ gọn giúp tối ưu không gian trên bảng mạch.
• Độ tin cậy cao: Được kiểm định chất lượng, giảm thiểu lỗi hỏng trong quá trình sử dụng.
• Dễ dàng mở rộng: Nối tiếp các module mà không cần thay đổi mã nguồn, chỉ cần điều chỉnh số lần lặp trong chương trình.
• Tương thích rộng rãi: Hỗ trợ hầu hết các bo mạch điều khiển phổ biến hiện nay.

Câu hỏi thường gặp

1. Mỗi module có thể cung cấp bao nhiêu dòng điện cho ngõ ra?

• Mỗi ngõ ra 74HC595 có khả năng cung cấp tối đa 6 mA, đủ cho LED tiêu chuẩn. Đối với tải lớn hơn (relay, motor), nên sử dụng transistor hoặc MOSFET làm công tắc trung gian.

2. Tôi có thể dùng mô-đun này ở điện áp 3.3 V không?

• 74HC595 hỗ trợ điện áp hoạt động từ 2 V đến 6 V, vì vậy có thể hoạt động ổn định ở 3.3 V, tuy nhiên cần kiểm tra mức logic của bo mạch nguồn để tránh lỗi giao tiếp.

3. Khi nối 5 module, tốc độ truyền dữ liệu có giảm không?

• Thời gian truyền dữ liệu phụ thuộc vào tốc độ xung đồng hồ (clock). Với tốc độ chuẩn 1 MHz, việc truyền 40 bit chỉ mất khoảng 40 µs, không ảnh hưởng đáng kể tới hầu hết các ứng dụng.

4. Sản phẩm có bảo hành không?

• Sản phẩm được bán kèm bảo hành 30 ngày cho các lỗi kỹ thuật do nhà sản xuất, bao gồm lỗi hỏng mạch hoặc lỗi linh kiện.

Kết luận

Meour 1 / 3 / 5 Cái Bộ vi điều khiển 74HC595 là lựa chọn thông minh cho mọi dự án cần mở rộng cổng I/O một cách nhanh chóng và tiết kiệm. Với kích thước nhỏ gọn, khả năng nối tiếp linh hoạt và mức giá ưu đãi, sản phẩm này đáp ứng đầy đủ các yêu cầu của người dùng từ học sinh, sinh viên đến các kỹ sư thiết kế hệ thống nhúng. Hãy cân nhắc tích hợp mô-đun này vào bảng mạch của bạn để khai thác tối đa tiềm năng điều khiển đa kênh mà không gặp rào cản về số chân GPIO.
