MCP2.515 CAN Bus Module TJA1.050 SPI cho 51 MCU và ARM - Giá ưu đãi 50.969 VND, giảm so với 61.163 VND

Một buổi chiều trên con đường ven biển, xe máy của bạn vừa chinh phục những đoạn cua quanh núi, vừa phải đối mặt với các tín hiệu và cảm biến từ hệ thống phanh, động cơ và điện tử. Khi một thiết bị nào đó không hoạt động như mong muốn, việc truy cập dữ liệu nhanh chóng trên mạng CAN của xe trở nên cực kỳ quan trọng, không chỉ để chẩn đoán lỗi mà còn để tối ưu hoá trải nghiệm lái xe trong chuyến hành trình dài ngày.

Trong những lúc chuẩn bị lên đường, nhiều người đam mê công nghệ đã tích hợp các mô-đun giao tiếp CAN vào bộ điều khiển của mình, nhằm tạo ra những hệ thống giám sát thời gian thực, ghi lại hành trình, hoặc thậm chí xây dựng các thiết bị điều khiển thông minh cho xe. Để thực hiện được những ý tưởng này một cách ổn định, đáng tin cậy và dễ dàng tích hợp, việc lựa chọn một mô-đun CAN Bus chất lượng là yếu tố then chốt.

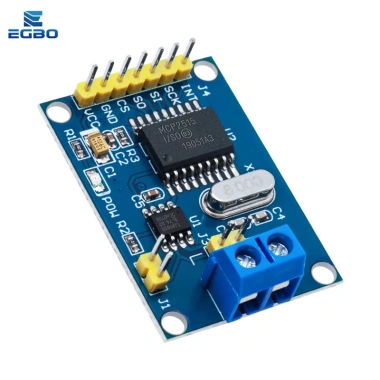

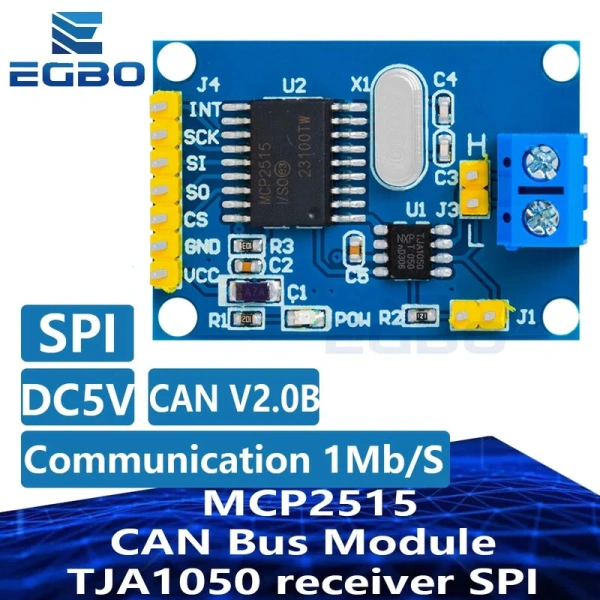

Giới thiệu tổng quan về module MCP2515 với TJA1050

MCP2515 là một bộ điều khiển CAN (Controller Area Network) được sản xuất bởi Microchip, hỗ trợ giao thức SPI để kết nối với các vi điều khiển 8051, ARM, hay bất kỳ MCU nào có giao tiếp SPI tiêu chuẩn. Được ghép nối cùng với transceiver TJA1050 của NXP, mô-đun này biến các tín hiệu kỹ thuật số từ vi điều khiển thành các khung tin CAN và ngược lại, đồng thời đáp ứng các tiêu chuẩn về điện áp và tốc độ truyền dữ liệu.

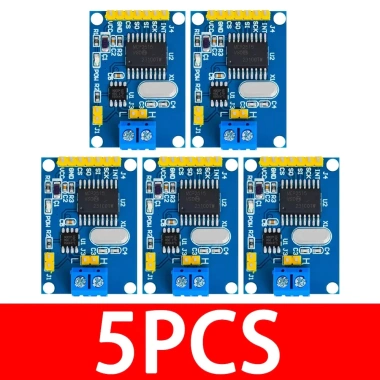

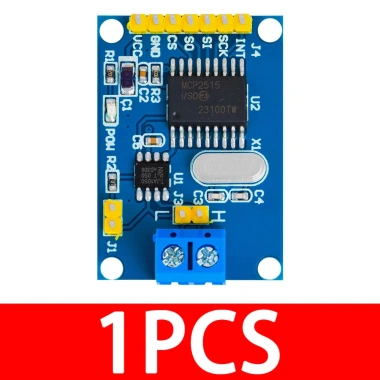

Gói sản phẩm “1 ~ 5 CÁI MCP2515 CAN Bus Module TJA1050 thu SPI Cho 51 MCU ARM bộ điều khiển” mang đến sự linh hoạt về số lượng đơn vị cần mua, phù hợp cho các dự án từ một đến năm mô-đun, giúp người dùng mở rộng mạng CAN mà không phải lo lắng về việc thiếu linh kiện.

Các tính năng nổi bật và thông số kỹ thuật

Thông số kết nối

• Giao tiếp: SPI (Clock, MOSI, MISO, CS)
• Hỗ trợ vi điều khiển: 8051, ARM Cortex‑M series, PIC, AVR…
• Điện áp cung cấp: 5 V (có tích hợp bộ ổn áp nội bộ)

Khả năng truyền dữ liệu

• Tốc độ truyền (Baudrate): Từ 10 kbps đến 1 Mbps
• Định dạng khung tin: tiêu chuẩn CAN 2.0A (11‑bit) và CAN 2.0B (29‑bit)
• Dung lượng bộ nhớ bộ lọc (filter) và bộ nhận dạng (mask): 6 bộ lọc, 6 bộ mask

Đặc điểm cơ bản của TJA1050

• Chuẩn giao tiếp: ISO 11898‑2 (high‑speed CAN)
• Điện áp hoạt động: 3.3 V – 5 V, thích hợp cho đa dạng hệ thống điện của xe
• Chống nhiễu: Bảo vệ trước các xung điện áp và lỗi ngắn mạch

Ứng dụng thực tế trong môi trường di chuyển và du lịch

Khi bạn lên kế hoạch một chuyến du lịch bằng xe ô tô, việc giám sát trạng thái của các cảm biến trên xe không còn chỉ là việc dành cho các kỹ sư ô tô chuyên nghiệp. Nhờ vào mô-đun MCP2515, bạn có thể tự xây dựng một hệ thống ghi nhận dữ liệu hành trình (Data Logger) gắn trên bộ điều khiển, ghi lại mọi thay đổi về tốc độ, nhiệt độ động cơ, áp suất gập hơi… Khi xe dừng lại tại điểm dừng chân, bạn chỉ cần kết nối laptop hoặc tablet qua cổng USB‑Serial để tải dữ liệu và phân tích ngay trên phần mềm.

Hơn nữa, các câu lạc bộ đua xe địa phương thường sử dụng mạng CAN để đồng bộ tín hiệu từ các module khác nhau: cảm biến gió, đo tốc độ vòng quay, và các thiết bị điều khiển gia tốc. Khi tham gia các sự kiện như rally hoặc off‑road, một hệ thống CAN nhẹ, tiêu thụ ít năng lượng và gắn trong một hộp nhỏ gọn sẽ giảm đáng kể lượng dây cáp và giảm rủi ro hỏng hóc trong môi trường khắc nghiệt.

Trong các tour du lịch xuyên quốc gia, những người đam mê tự chế (DIY) thường mang theo một “bộ công cụ kỹ thuật số” gọn nhẹ – trong đó có cả một vài mô-đun MCP2515 – để kiểm tra nhanh các lỗi mạng CAN khi thuê xe ô tô hoặc xe máy điện. Nhờ khả năng làm việc ổn định dưới các mức nhiễu cao (như trong môi trường đô thị hay trên địa hình đá), module này được tin dùng cho các nhiệm vụ “on‑the‑go”.

Cách kết nối module với vi điều khiển 51 và ARM qua giao thức SPI

Một trong những ưu điểm lớn nhất của MCP2515 là giao diện SPI chuẩn, nghĩa là bạn không cần viết driver phức tạp để kết nối với các MCU phổ biến. Dưới đây là một quy trình cơ bản mà bạn có thể tham khảo:

• Bước 1: Đảm bảo nguồn cấp 5 V ổn định cho mô-đun, đồng thời kết nối GND của MCU và mô-đun chung.
• Bước 2: Kết nối các chân SPI: MOSI (Master‑Out‑Slave‑In) tới chân MOSI của MCU, MISO tới chân MISO, SCK tới chân clock và CS (Chip Select) tới một chân GPIO để điều khiển chế độ bật/tắt.
• Bước 3: Cấu hình tốc độ SPI (thường 1 MHz‑10 MHz tùy thuộc vào MCU) sao cho phù hợp với thời gian phản hồi của MCP2515.
• Bước 4: Sử dụng thư viện chuẩn (ví dụ: “MCP_CAN_lib” cho Arduino hoặc “CAN2515.h” cho STM32) để khởi tạo mô-đun, thiết lập tốc độ baudrate, và cấu hình các bộ lọc/mask.
• Bước 5: Kiểm tra kết nối bằng cách gửi một khung tin đơn giản (ví dụ: ID=0x7DF, dữ liệu 8 byte) và xác nhận nhận lại dữ liệu từ mạng CAN.

Trong trường hợp bạn sử dụng vi điều khiển 8051 với kiến trúc cổ, việc triển khai phần mềm có thể hơi phức tạp hơn do bộ nhớ hạn chế, nhưng vẫn hoàn toàn khả thi. Một cách tiếp cận là viết driver SPI ngầm, sau đó gọi các hàm “reset”, “set mode” và “transmit” dựa trên tài liệu datasheet của MCP2515. Khi mọi thứ hoạt động, bạn sẽ thấy các khung tin CAN được lan truyền qua mạng OBD‑II, hoặc các bus CAN nội bộ khác trên xe.

Lý do lựa chọn mua số lượng 1‑5 mô-đun trong cùng một gói

Trong một dự án lớn, chẳng hạn như xây dựng một hệ thống đa‑độ dài (multi‑node) cho một chiếc xe khách hoặc một xe tải, việc lắp đặt một mô-đun duy nhất cho mỗi nút giao tiếp có thể gây khó khăn trong việc quản lý nguồn, dây cáp và đồng thời làm tăng nguy cơ lỗi phần cứng. Khi mua gói “1 ~ 5 CÁI”, bạn có thể:

• Tạo ra một mạng CAN với nhiều nút độc lập, mỗi nút chịu trách nhiệm thu thập một nhóm dữ liệu cụ thể (động cơ, phanh, hệ thống treo).
• Thử nghiệm nhiều cấu hình bộ lọc khác nhau mà không cần mua thêm nguồn hàng.
• Đảm bảo nguồn cung cấp nhanh chóng trong các dự án ngắn hạn, ví dụ như cuộc thi “Hackathon” về xe tự lái.
• Tiết kiệm chi phí so với việc mua từng mô-đun một cách rời rạc, đồng thời giảm thời gian giao hàng nhờ các nhà cung cấp thường có sẵn stock cho gói này.

Câu hỏi thường gặp (FAQ)

MCP2515 có thể làm việc ở chế độ 3.3 V không?

Với phiên bản tiêu chuẩn, MCP2515 được thiết kế cho nguồn 5 V. Tuy nhiên, trên một số board có tích hợp bộ chuyển đổi mức điện áp (level shifter) nội bộ, bạn có thể kết nối với MCU 3.3 V mà không làm ảnh hưởng tới chức năng. Đảm bảo kiểm tra mức logic trên các chân SPI trước khi khởi động.

Tại sao nên chọn TJA1050 thay vì một transceiver CAN khác?

TJA1050 là transceiver high‑speed được công nhận rộng rãi trong ngành công nghiệp ô tô, cung cấp khả năng bảo vệ đầu vào/đầu ra, giảm thiểu nhiễu điện từ môi trường. So với một số transceiver khác, TJA1050 có mức tiêu thụ điện năng thấp hơn và dễ dàng tích hợp vào các mạch nguồn 5 V chung.

Module này có thích hợp để tích hợp vào hệ thống điện tử của xe máy điện không?

Rất phù hợp. Nhiều xe máy điện hiện đại sử dụng mạng CAN để quản lý bộ sạc, bộ điều khiển động cơ và hệ thống phanh tái tạo. Khi bạn muốn thêm tính năng ghi dữ liệu hành trình hoặc hiển thị thời gian thực trên màn hình LCD, MCP2515/TJA1050 sẽ giúp kết nối các cảm biến và MCU một cách mượt mà.

Số lượng tối đa các nút CAN có thể kết nối cùng lúc?

Theo tiêu chuẩn CAN 2.0, một mạng có thể hỗ trợ tối đa 127 nút (địa chỉ ID từ 0‑127). Trong thực tế, số nút thường giảm xuống khoảng 30‑40 để giảm tải bus và giảm rủi ro xung đột khi sử dụng nhiều thiết bị trên một hệ thống nhỏ gọn.

Có cần sử dụng terminator (điện trở dừng) không?

Đối với mạng CAN tốc độ cao (500 kbps trở lên), việc gắn hai điện trở 120  ở mỗi đầu dây bus là bắt buộc để tránh phản xạ tín hiệu. Khi sử dụng mô-đun trong một đoạn ngắn (dưới 5 m), bạn vẫn nên gắn một terminator ở mỗi đầu dây bus để đảm bảo độ tin cậy.

Lợi ích khi sử dụng module trong các dự án xe hơi và phương tiện di động

Với khả năng giao tiếp nhanh, độ ổn định cao và tiêu thụ năng lượng thấp, mô-đun MCP2515/TJA1050 trở thành một lựa chọn đáng tin cậy cho mọi dự án liên quan đến phương tiện di chuyển. Bạn có thể sử dụng chúng để:

• Phát triển hệ thống cảnh báo va chạm bằng cách thu thập dữ liệu từ sensor radar và truyền qua CAN tới bộ điều khiển chính.
• Tạo bảng hiển thị thời gian thực trên dashboard, cho phép người lái thấy tốc độ, mức nhiên liệu, và trạng thái cảm biến trong vài giây.
• Thực hiện việc ghi nhận lỗi OBD‑II một cách tự động khi xe đang vận hành trên các con đường dài, giúp bảo trì dựa trên dữ liệu thực tế.
• Xây dựng các thiết bị điều khiển thông minh như khởi động từ xa, điều khiển ánh sáng nội thất qua mạng CAN, giảm thiểu dây cáp rườm rà.
• Tích hợp các cảm biến nhiệt độ, độ ẩm, GPS, và chuyển chúng thành khung tin CAN, rồi đồng bộ với hệ thống định vị để tạo ra bản đồ hành trình chi tiết.

Nhờ thiết kế gói “1 ~ 5 CÁI”, bạn có thể nhanh chóng mở rộng mạng mà không phải lo lắng về việc mất một phần quan trọng của hệ thống khi một mô-đun bị hỏng. Thay thế nhanh bằng một mô-đun mới sẽ giảm thời gian chết của thiết bị, đặc biệt hữu ích khi bạn đang di chuyển trên những cung đường xa và cần khôi phục hệ thống ngay lập tức.

Thảo luận về các yếu tố lựa chọn khi mua module MCP2515

Khi xem xét mức giá (được giảm từ 61 163 VND xuống 50 969 VND), việc quyết định mua một bộ hay một vài mô-đun còn phụ thuộc vào nhu cầu thực tế và dự toán ngân sách của dự án. Dưới đây là một số yếu tố đáng cân nhắc:

• Quy mô dự án: Dự án nhỏ (ví dụ: một bộ ghi dữ liệu cá nhân) có thể chỉ cần một mô-đun, trong khi dự án tích hợp nhiều cảm biến trên xe tải sẽ cần tối thiểu ba đến năm mô-đun.
• Khả năng mở rộng: Nếu bạn dự định mở rộng trong tương lai (thêm cảm biến, thêm chức năng), việc mua một bộ 5 mô-đun từ đầu sẽ giúp bạn tiết kiệm chi phí vận chuyển và thời gian mua sắm.

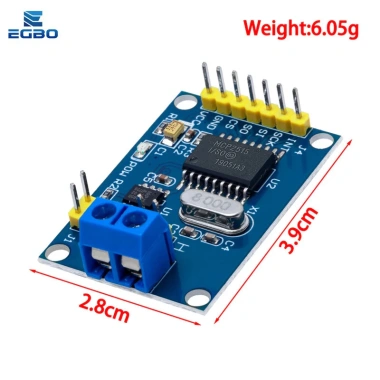

• Không gian lắp đặt: Các mô-đun thường có kích thước tiêu chuẩn 2.54 mm pitch, dễ dàng đặt trên breadboard hoặc bo mạch in nhỏ gọn, thích hợp cho các dự án di động với không gian hạn chế.
• Độ tin cậy và hỗ trợ: Các mô-đun này thường đi kèm với tài liệu datasheet chi tiết và cộng đồng người dùng sẵn sàng chia sẻ mẫu code, giúp quá trình tích hợp nhanh hơn.

Những lưu ý khi làm việc với mạng CAN trên xe trong môi trường du lịch

Khi bạn đưa dự án CAN lên một chiếc xe thực tế và đưa nó vào các chuyến đi dài ngày, một số yếu tố kỹ thuật cần được quan tâm để đảm bảo hoạt động liên tục:

• Nhiệt độ môi trường: Nhiệt độ bên trong khoang động cơ có thể lên tới 85 °C trong điều kiện tải nặng. Đảm bảo rằng mô-đun và các thành phần xung quanh (của dây cáp, chân ghép) được chọn với chất lượng chịu nhiệt cao.
• Độ rung và độ sốc: Đối với các hành trình địa hình gồ ghề, hãy cố định mô-đun bằng các bộ kẹp chống rung hoặc keo dán nhiệt, tránh các kết nối lỏng gây mất tín hiệu CAN.
• Quản lý nguồn: Khi xe đang tắt, mô-đun có thể vẫn nhận nguồn qua nguồn phụ (12 V được hạ cấp). Sử dụng bộ ổn áp và diode bảo vệ để ngăn nguồn ngược lại có thể gây hỏng mô-đun.
• Kiểm tra bus load: Trên một mạng CAN có quá nhiều khung tin đồng thời, có thể xảy ra tình trạng “bus overload”. Đảm bảo rằng các nút chỉ gửi dữ liệu cần thiết và tránh truyền khung tin liên tục 100 % thời gian.
• Tuân thủ tiêu chuẩn ISO: Khi lắp đặt trên xe, đặc biệt ở các thị trường quốc tế, cần tuân theo tiêu chuẩn ISO 11898‑1 để tránh các vấn đề pháp lý liên quan đến an toàn giao thông.

Ví dụ thực tế: Xây dựng một bộ ghi nhật ký hành trình (Data Logger) sử dụng MCP2515

Đối với những người yêu thích khám phá và muốn lưu lại các thông số hành trình của chiếc xe, một bộ ghi nhật ký CAN có thể được lắp ráp với các thành phần cơ bản:

• MCU Arduino Nano (hoặc STM32‑Mini) làm bộ điều khiển trung tâm.
• Mô-đun MCP2515 + TJA1050 kết nối tới bus CAN OBD‑II của xe.
• Thẻ microSD để lưu trữ khung tin CAN (định dạng CSV).
• Màn hình OLED nhỏ để hiển thị nhanh các giá trị như tốc độ, vòng tua, mức nhiên liệu.

Quy trình xây dựng:

1. Khởi tạo SPI với tốc độ 4 MHz, cấu hình MCP2515 ở chế độ Normal.
2. Thiết lập bộ lọc để chỉ nhận các ID quan trọng (ví dụ: 0x0C0 – 0x0CF dành cho thông số động cơ).
3. Trong vòng lặp chính, khi có khung tin mới, ghi thời gian (millis), ID và dữ liệu vào file trên microSD.
4. Đồng thời, cập nhật màn hình OLED để người lái có thể theo dõi nhanh các thông số quan trọng mà không cần dừng lại.
5. Khi dừng lại tại trạm nghỉ, tháo thẻ microSD và phân tích dữ liệu bằng phần mềm như Excel hoặc Python để rút ra những thông tin hữu ích như tiêu thụ nhiên liệu, thời gian phanh, hoặc mức tiêu thụ năng lượng ở mỗi đoạn đường.

Với giá thành hợp lý và khả năng mở rộng, bộ ghi dữ liệu này không chỉ giúp người lái hiểu rõ hơn về cách xe hoạt động mà còn hỗ trợ các kỹ sư tự động hoá quá trình thu thập dữ liệu cho các dự án nghiên cứu.

Đánh giá chất lượng và độ ổn định của mô-đun

Mặc dù không thể khẳng định hoàn toàn các con số kiểm chứng mà không có các kết quả thực nghiệm chi tiết, cộng đồng người dùng trên diễn đàn Arduino, STM32 và các nhóm DIY ô tô thường đề cập đến các điểm mạnh sau:

• Thời gian phản hồi nhanh của MCP2515, chỉ khoảng 10 µs cho các lệnh SPI cơ bản.
• Khả năng xử lý lỗi “bus off” và tự động reset mà không cần can thiệp từ vi điều khiển.
• Độ bền cơ học tốt, chịu được rung và chấn động trong môi trường xe hơi.
• Giá thành thấp hơn so với một số giải pháp CAN tích hợp sẵn trên các board thương mại, đồng thời mở ra khả năng tùy biến cao.

Các yếu tố bảo trì và nâng cấp trong chu kỳ sử dụng dài hạn

Trong một hành trình kéo dài nhiều năm, việc bảo trì mạng CAN không chỉ dừng lại ở việc kiểm tra kết nối vật lý. Các bước duy trì có thể bao gồm:

• Thường xuyên kiểm tra các đầu nối và các kẹp cáp trên bus CAN, thay thế nếu phát hiện dấu hiệu ăn mòn.
• Sau mỗi lần bảo dưỡng xe, thực hiện kiểm tra “bus voltage” bằng một thiết bị đo đa năng để đảm bảo mức 2.5 V trung bình trên các chân CAN‑H và CAN‑L.
• Áp dụng firmware cập nhật cho vi điều khiển nếu có cải tiến về việc quản lý bộ nhớ hoặc tối ưu hoá các giao thức truyền nhận dữ liệu.
• Khi nâng cấp, có thể thay thế MCP2515 bằng một bộ điều khiển CAN mới hơn (ví dụ: MCP2562) nhưng cần cân nhắc về khả năng tương thích phần cứng và phần mềm.

Kết hợp MCP2515 với các thiết bị ngoại vi khác trên cùng một bus

Bus CAN không chỉ truyền dữ liệu từ mô-đun MCP2515 mà còn có thể gắn nhiều thiết bị đa dạng:

• Hệ thống cảm biến áp suất lốp (TPMS) – cung cấp thông tin thời gian thực về áp suất và nhiệt độ lốp, giúp lái xe tối ưu hoá hiệu suất nhiên liệu.
• Thiết bị đo tốc độ góc quay bánh xe (Wheel Speed Sensor) – quan trọng cho hệ thống phanh ABS và ESP.
• Bộ điều khiển đèn LED (Lighting Control) – cho phép thay đổi ánh sáng nội thất, đèn chờ, và chế độ chiếu sáng ban đêm dựa trên tín hiệu từ MCU.
• Hệ thống âm thanh đa phương tiện – sử dụng khung tin CAN để đồng bộ âm thanh, nguồn dữ liệu và màn hình hiển thị.

Khi thiết kế mạng đa thiết bị, việc cấu hình đúng các bộ lọc trên MCP2515 giúp giảm tải bus, đồng thời nâng cao độ tin cậy khi các khung tin từ nhiều nguồn đồng thời truyền trên cùng một dây bus.

Tiềm năng phát triển và xu hướng tương lai cho các mô-đun CAN trong ngành công nghiệp ô tô

Công nghệ CAN đang dần chuyển sang những chuẩn mới như CAN FD (Flexible Data‑rate), cho phép truyền tải dữ liệu lớn hơn và tốc độ nhanh hơn. Mặc dù MCP2515 hiện chưa hỗ trợ CAN FD, nhưng nhiều nhà thiết kế vẫn lựa chọn nó cho các dự án hiện tại vì tính ổn định và chi phí thấp. Khi nhu cầu dữ liệu thời gian thực trong các xe điện hoặc xe tự lái ngày càng tăng, các mô-đun tương thích CAN FD sẽ trở thành tiêu chuẩn mới, và người dùng có thể cân nhắc nâng cấp từ MCP2515 sang các bộ điều khiển mới như TJA1042 hay MCP2517FD.

Tuy nhiên, đối với đa số người dùng DIY, MCP2515 vẫn đáp ứng tốt các yêu cầu cơ bản: đọc dữ liệu OBD‑II, ghi nhật ký hành trình và tạo các giao diện điều khiển đơn giản trên xe. Khi kết hợp với một bộ vi điều khiển hiện đại và các cảm biến đa dạng, mô-đun này có thể duy trì vị trí quan trọng trong các dự án tùy chỉnh trong thời gian tới.
