Màn Hình LCD 1.69 inch 240x280 SPI 262K - Thay Thế Chuyên Dụng Arduino STM32, Giá 317.900 VND

Màn hìnhXem các sản phẩm Màn Hình LCD 1.69 inch với độ phân giải 240x280 pixel là một giải pháp lý tưởng cho những dự án nhúng cần hiển thị thông tin một cách rõ ràng và sinh động. Được thiết kế đặc biệt để tương thích với các bo mạch điều khiển phổ biến như Arduino, STM32 và Raspberry Pi, mô-đun này giúp nhà phát triển tiết kiệm thời gian tích hợp và tập trung vào việc tối ưu hoá chức năng chính của sản phẩm.

Với mức giá gốc 410.091 VND, hiện đang được giảm còn 317.900 VND, đây là lựa chọn kinh tế cho các dự án cá nhân lẫn thương mại. Sản phẩm thuộc danh mục Hàng Gia dụng & Đời sống, Khác, Chưa phân loại, phù hợp với nhu cầu sử dụng đa dạng từ thiết bị đo lường, thiết bị hiển thị thông tin đến các thiết bị giải trí nhỏ gọn.

Thiết kế và đặc điểm nổi bật

• Kích thước gọn nhẹ: Màn hình chỉ có kích thước 27,97 x 32,63 mm, phù hợp để lắp đặt trong không gian hẹp.
• Độ phân giải 240x280 pixel cho hình ảnh sắc nét, chi tiết.
• Hỗ trợ 262.000 màu thông qua công nghệ IPS, mang lại màu sắc sống động và góc nhìn rộng.
• Giao diện SPI 4 dây giúp giảm thiểu số chân IO cần sử dụng, tối ưu cho các bo mạch có hạn chế về pin.
• Điện áp hoạt động linh hoạt 3.3V/5V đáp ứng đa dạng nguồn cung cấp.
• Vỏ ngoài bằng PC và kim loại tăng độ bền và khả năng chịu va đập.
• Đi kèm phụ kiện đầy đủ: Mô-đun LCD, dây cáp 8‑pin dài 20 cm, và một bộ GH1.25 để kết nối nhanh chóng.

Thông số kỹ thuật chi tiết

• Độ phân giải: 240 x 280 pixel
• Kích thước màn hình: 27,97 x 32,63 mm

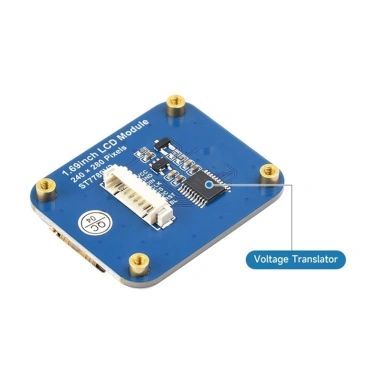

• Kích thước mô-đun: 31,50 x 39,00 mm
• Màu sắc: Đen + Xanh
• Chất liệu: PC + Kim loại

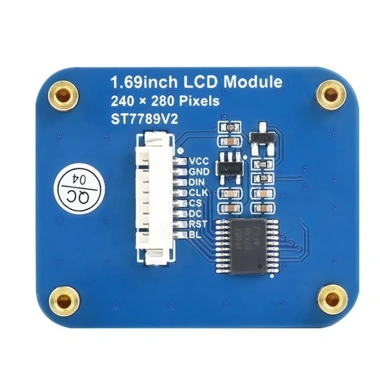

• Giao diện: SPI 4 dây (CS, CLK, MOSI, DC)
• Điện áp hoạt động: 3.3 V / 5 V
• Driver: ST7789V2
• Số lượng màu: 262 K
• Kích thước pixel: 0,11655 x 0,11655 mm
• Thời gian phản hồi: nhanh, phù hợp cho các ứng dụng thời gian thực.

Độ phân giải và màu sắc

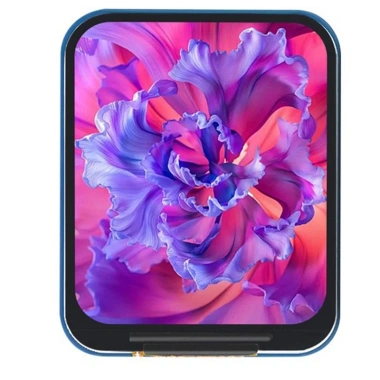

Với 240x280 pixel, màn hình mang lại khả năng hiển thị chi tiết cho các biểu đồ, hình ảnh và văn bản. Công nghệ IPS (In‑Plane Switching) giúp duy trì độ sáng đồng đều và màu sắc chính xác ngay cả khi nhìn từ các góc độ khác nhau. Điều này rất quan trọng trong các ứng dụng như thiết bị đo lường, máy tính nhúng hoặc các bảng điều khiển công nghiệp, nơi thông tin phải luôn rõ ràng.

Giao tiếp SPI 4 dây

Giao tiếp SPI (Serial Peripheral Interface) là chuẩn kết nối nhanh, tiêu tốn ít chân GPIO và hỗ trợ tốc độ truyền dữ liệu cao. Với chỉ 4 dây (CS, CLK, MOSI, DC), người dùng có thể dễ dàng tích hợp màn hình vào các board có hạn chế về chân IO, như Arduino Nano, STM32F103 hay Raspberry Pi Zero. Giao thức này còn giúp giảm độ trễ khi cập nhật nội dung trên màn hình, đáp ứng tốt các ứng dụng thời gian thực như đồng hồ thông minh, bảng hiển thị trạng thái máy móc.

Ứng dụng thực tế

• Thiết bị IoT gia đình: Hiển thị nhiệt độ, độ ẩm, trạng thái thiết bị thông minh trong thời gian thực.

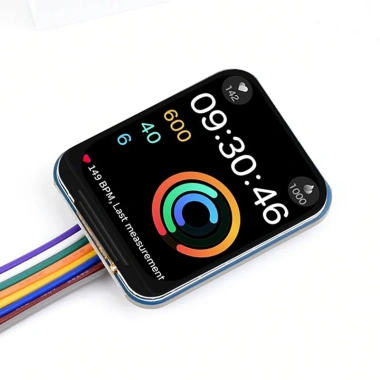

• Đồng hồ thời gian thực: Tích hợp vào các dự án đồng hồ đeo tay hoặc đồng hồ bàn, cung cấp thời gian chính xác cùng với các thông báo.
• Hệ thống đo lường công nghiệp: Trực quan hoá dữ liệu cảm biến, biểu đồ và cảnh báo lỗi ngay trên màn hình.
• Máy tính nhúng: Tạo giao diện người dùng cho các thiết bị nhúng như máy in mini, thiết bị kiểm tra QR code.
• Thiết bị y tế cá nhân: Hiển thị chỉ số tim mạch, huyết áp, hoặc thông tin quan trọng khác cho người dùng.
• Đồ chơi giáo dục: Kết hợp với Arduino để tạo các dự án học lập trình, robot học đường.
• Điều khiển thiết bị công nghiệp: Bảng hiển thị trạng thái máy móc, thông báo lỗi và các tham số hoạt động.

Lợi ích khi lựa chọn màn hình LCD 240x280 SPI

• Tiết kiệm chi phí: Giá thành hợp lý so với các mô-đun cùng kích thước và tính năng.
• Dễ dàng tích hợp: Giao diện SPI và nguồn điện linh hoạt giúp kết nối nhanh với hầu hết các bo mạch phổ biến.
• Hiệu năng ổn định: Driver ST7789V2 đã được kiểm chứng trong nhiều dự án, cung cấp tốc độ refresh cao và độ ổn định lâu dài.
• Thiết kế bền bỉ: Vỏ PC kết hợp kim loại tăng khả năng chịu va đập và nhiệt độ môi trường.
• Hỗ trợ tài nguyên phát triển: Các thư viện và ví dụ mã nguồn cho Arduino, STM32 và Raspberry Pi có sẵn trên cộng đồng, giúp giảm thời gian học và triển khai.
• Tiêu thụ năng lượng thấp: Phù hợp cho các thiết bị chạy bằng pin, kéo dài thời gian hoạt động.

Hướng dẫn cài đặt cơ bản

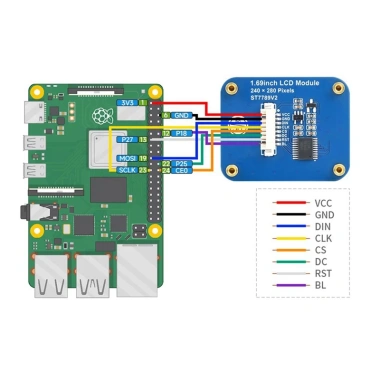

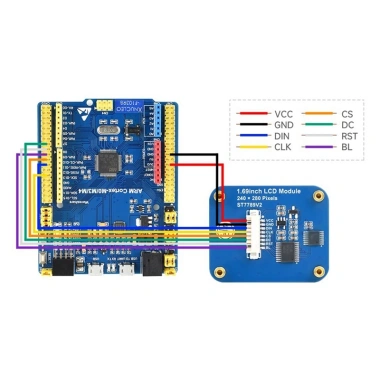

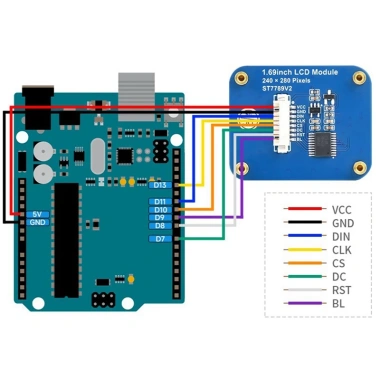

• Bước 1: Kết nối màn hình với bo mạch thông qua cổng SPI 4 dây (CS, CLK, MOSI, DC). Đảm bảo nối VCC với nguồn 3.3 V hoặc 5 V tùy theo cấu hình bo mạch.
• Bước 2: Gắn dây GND vào chân đất của bo mạch để tạo môi trường điện ổn định.
• Bước 3: Cài đặt thư viện ST7789V2 trong môi trường phát triển (Arduino IDE, PlatformIO, STM32CubeIDE, v.v.).
• Bước 4: Tải một ví dụ mẫu từ thư viện để kiểm tra hiển thị “Hello World” hoặc một hình ảnh đơn giản.
• Bước 5: Điều chỉnh độ sáng và màu sắc bằng các lệnh trong thư viện nếu cần.
• Bước 6: Khi mọi thứ hoạt động ổn định, bắt đầu phát triển giao diện người dùng hoặc các chức năng hiển thị tùy chỉnh cho dự án của mình.

Với những ưu điểm về kích thước, chất lượng hiển thị và khả năng tương thích rộng rãi, màn hình LCD 1.69 inch 240x280 SPI là một thành phần quan trọng giúp nâng cao giá trị và tính chuyên nghiệp cho các dự án điện tử nhúng. Việc lựa chọn mô-đun này không chỉ tối ưu hoá chi phí mà còn giảm thiểu thời gian phát triển, mang lại trải nghiệm người dùng tốt hơn trong mọi ứng dụng.
