Mạch Tạo Nguồn Đôi Cách Li B1.290W - Nguồn 2 kênh, hiệu suất cao, giá ưu đãi 126.988 VND

Mạch tạo nguồn đôi cách li Li B1290W là giải pháp tối ưu cho những ai đang gặp khó khăn khi lắp ráp hệ thống loaXem các sản phẩm Loa kéo hoặc các thiết bị công suất cao, nơi mà một nguồn duy nhất phải cung cấp cho nhiều mạch con. Với công nghệ boot cách ly qua biến áp xung, B1290W mang lại sự ổn định và an toàn cho toàn bộ hệ thống, đồng thời giúp người dùng tối ưu hoá công suất mà không lo bị nhiễu hoặc hỏng hóc.

Với mức giá gốc 157.465 VND và giá khuyến mãi hiện tại chỉ 126.988 VND, mạch B1290W không chỉ đáp ứng nhu cầu kỹ thuật mà còn rất hợp lý về chi phí, phù hợp cho cả những dự án cá nhân lẫn thương mại.

Mô tả chung

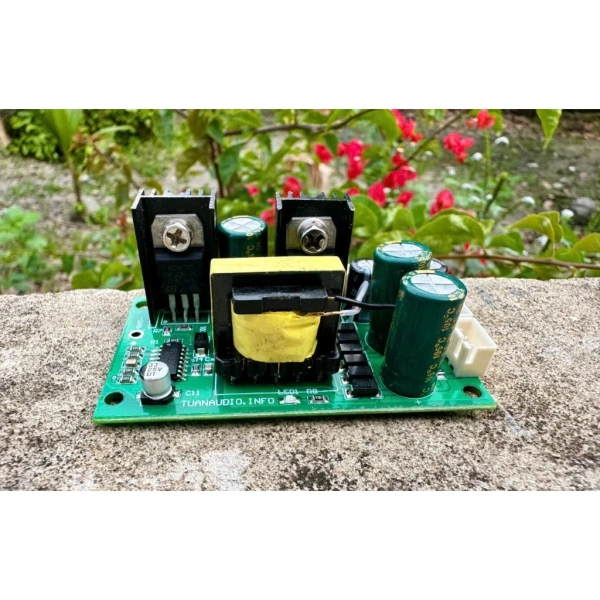

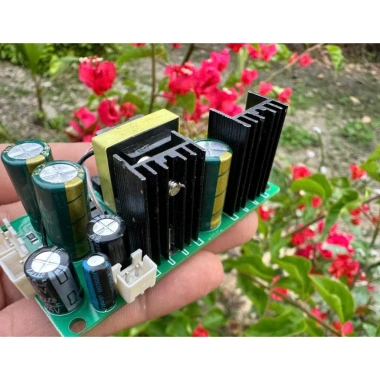

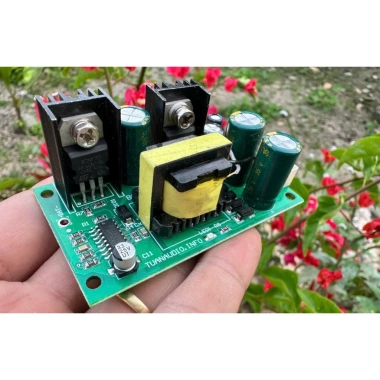

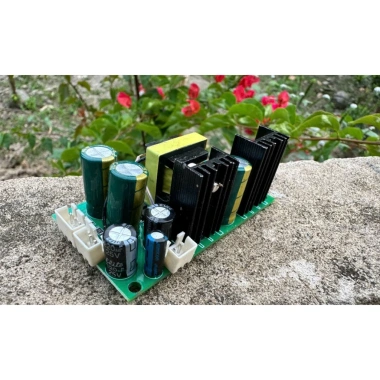

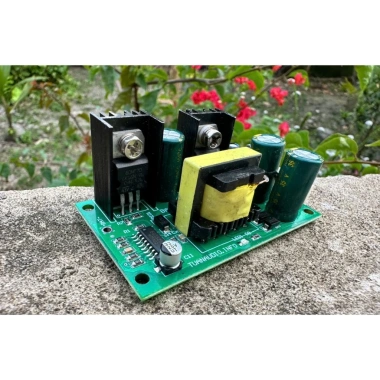

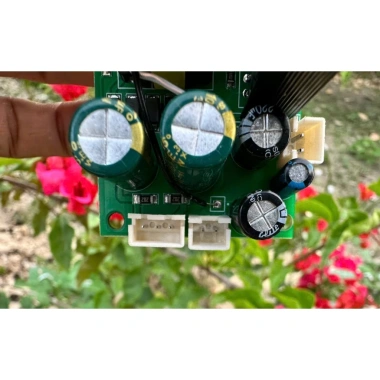

Mạch B1290W được thiết kế dựa trên chip EG3525 kết hợp với MOSFET công suất, cho khả năng cung cấp công suất lên tới 100W. Đầu vào chấp nhận điện áp từ 12VDC lên đến tối đa 15VDC, trong khi đầu ra cung cấp ba mức điện áp cách ly: +15VDC (đảo dấu), +12VDC và +8VDC, đáp ứng đa dạng yêu cầu của các thiết bị âm thanh, mạch điều khiển và cảm biến.

Điểm nổi bật của B1290W là việc cách ly hoàn toàn giữa GND đầu vào và đầu ra, giúp giảm thiểu hiện tượng nhiễu chéo và bảo vệ các thiết bị nhạy cảm khỏi các dao động điện áp không mong muốn. Thiết kế gọn nhẹ, dễ dàng lắp đặt trong các khung nhựa hoặc kim loại, phù hợp với không gian hẹp trong các tủ âm thanh hoặc các bo mạch tùy chỉnh.

Thông số kỹ thuật

• Chip điều khiển: EG3525
• Công nghệ: Boot cách ly qua biến áp xung
• Đầu vào: 12VDC – 15VDC (DC)
• Đầu ra: ±15VDC, +12VDC, +8VDC (cách ly)
• Công suất tối đa: 100W
• Hiệu suất chuyển đổi: trên 85%
• Kích thước PCB: 85mm x 60mm
• Nguồn nhiệt: Tản nhiệt bằng tản nhiệt tích hợp
• Tuổi thọ dự kiến: trên 10.000 giờ hoạt động liên tục

Ưu điểm nổi bật

• Cách ly hoàn toàn: GND đầu vào và đầu ra không có bất kỳ kết nối nào, giảm thiểu nguy cơ hỏng hóc do nhiễu điện.
• Công suất mạnh mẽ: Đạt tới 100W, đáp ứng nhu cầu cao của các hệ thống loa kéo và thiết bị âm thanh công suất lớn.
• Đa dạng đầu ra: Ba mức điện áp chuẩn (+15V, +12V, +8V) cho phép người dùng linh hoạt lựa chọn mà không cần thêm bộ chuyển đổi phụ trợ.
• Tiết kiệm năng lượng: Hiệu suất trên 85% giúp giảm tiêu thụ điện và giảm nhiệt độ hoạt động.
• Thiết kế nhỏ gọn: Dễ dàng tích hợp vào các bo mạch hiện có mà không cần thay đổi cấu trúc khung.
• Giá thành hợp lý: Giá khuyến mãi 126.988 VND so với giá thị trường các mô-đun tương đương, mang lại lợi thế cạnh tranh mạnh.

Ứng dụng thực tế

• Hệ thống loa kéo: Khi một nguồn duy nhất phải cung cấp điện cho nhiều kênh loa, B1290W giúp duy trì âm thanh sạch sẽ, không bị nhiễu.
• Bo mạch điều khiển motor: Đầu ra +12V và +8V cung cấp nguồn ổn định cho các driver và bộ điều khiển motor trong robot hoặc máy CNC.
• Thiết bị đo lường và cảm biến: Cách ly GND giúp tránh hiện tượng “ground loop” trong các thiết bị đo lường chính xác.
• Hệ thống chiếu sáng LED công suất cao: Đầu ra ±15VDC cho phép điều khiển dải LED RGB mà không lo bị sụt áp.
• Các dự án DIY âm thanh: Người đam mê tự chế có thể sử dụng B1290W làm nguồn chính cho ampli mini, mixer hoặc bộ xử lý tín hiệu.

Lý do lựa chọn mạch B1290W cho dự án của bạn

Khi bạn tìm kiếm một nguồn cách ly đáng tin cậy, yếu tố quan trọng nhất là độ ổn định và khả năng chịu tải. Mạch B1290W không chỉ cung cấp công suất cao mà còn bảo vệ toàn bộ hệ thống khỏi các rủi ro điện áp không ổn định. Nhờ công nghệ boot cách ly qua biến áp xung, nó giảm thiểu tối đa nhiễu và đảm bảo rằng mọi thiết bị được cấp nguồn đều nhận được điện áp sạch, ổn định và an toàn.

Thêm vào đó, việc tích hợp MOSFET công suất giúp tăng cường khả năng chịu tải, cho phép bạn mở rộng hệ thống mà không cần lo lắng về việc nguồn sẽ bị quá tải. Đối với các kỹ sư âm thanh và nhà thiết kế mạch, việc có sẵn ba mức điện áp đầu ra trên cùng một mô-đun giảm đáng kể số lượng linh kiện phụ trợ, giảm chi phí và thời gian lắp ráp.

Cuối cùng, mức giá ưu đãi 126.988 VND là một quyết định kinh tế cho mọi dự án, từ các phòng thu cá nhân đến các quán bar, club hoặc hội trường. Khi so sánh với các giải pháp tương tự trên thị trường, B1290W mang lại giá trị tốt nhất về công suất, tính năng và độ tin cậy.

Hướng dẫn lắp đặt nhanh

• Kiểm tra điện áp đầu vào (12‑15VDC) và kết nối đúng cực (+ / -) với nguồn cung.
• Gắn biến áp xung vào vị trí được chỉ định trên PCB, đảm bảo các chốt giữ chắc chắn.
• Kết nối các dây đầu ra (+15V, +12V, +8V) tới các thiết bị cần nguồn, lưu ý giữ GND đầu ra cách ly hoàn toàn với GND đầu vào.
• Kiểm tra lại các kết nối bằng đồng hồ vạn năng trước khi đưa nguồn vào hoạt động.
• Khởi động mạch và theo dõi nhiệt độ trên MOSFET, nếu cần thiết gắn thêm tản nhiệt để duy trì nhiệt độ ổn định.

Những lưu ý khi sử dụng

• Không vượt quá điện áp đầu vào tối đa 15VDC để tránh hỏng chip EG3525.
• Giữ khoảng cách an toàn giữa các dây nguồn và dây tín hiệu để giảm thiểu nhiễu.
• Đảm bảo tản nhiệt cho MOSFET trong môi trường nhiệt độ cao, đặc biệt khi công suất đầu ra gần 100W.
• Thực hiện kiểm tra định kỳ các đầu nối để phát hiện sớm hiện tượng lỏng hoặc ăn mòn.
• Trong các ứng dụng yêu cầu độ tin cậy cao, nên lắp đặt mạch trong vỏ nhôm hoặc hộp cách ly để tăng cường bảo vệ.
