Mạch sạc nhanh 22.5W IP5358 QC3.0/PD3.0 Type‑C tích hợp LED hiển thị % pin, giúp bạn tự lắp ráp box sạc dự phòng và theo dõi trạng thái pin một cách trực quan. Đa dạng điện áp và dòng điện phù hợp với hầu hết thiết bị di động, lý tưởng cho người mới bắt đầu.

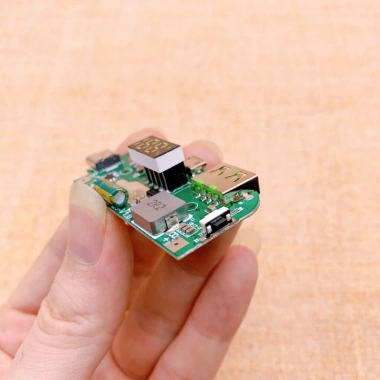

Mạch sạc nhanh 22.5W IP5358 QC3.0 PD3.0 Type‑C tích hợp màn hình LED hiển thị phần trăm pin là giải pháp DIY lý tưởng cho các box sạc dự phòng tự chế. Với khả năng cung cấp đa dạng điện áp và dòng điện, sản phẩm đáp ứng nhu cầu sạc nhanh cho hầu hết các thiết bị di động hiện đại, đồng thời giúp người dùng theo dõi trạng thái pin một cách trực quan.
Với mức giá ưu đãi 65.000 VND (giá gốc 78.650 VND), mạch sạc này phù hợp cho cả những người mới bắt đầu lắp ráp và các kỹ sư điện tử muốn tối ưu hoá hiệu suất sạc trong các dự án cá nhân hoặc thương mại.
Đặc điểm nổi bật của mạch sạc nhanh 22.5W

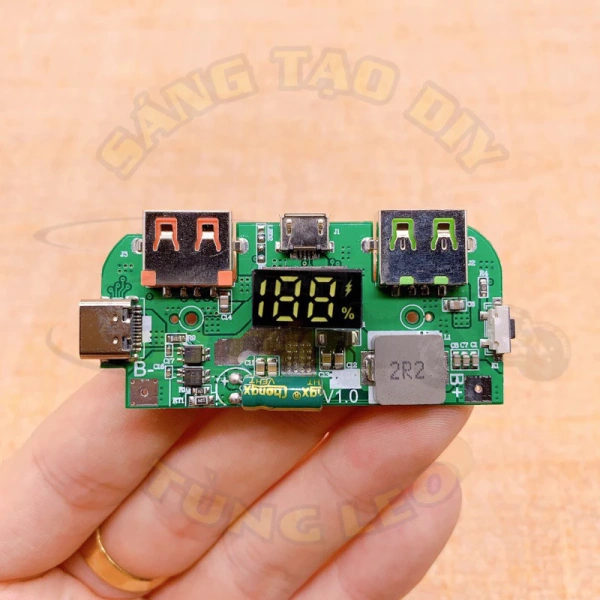

Mạch sạc được thiết kế dựa trên chip IP5358, một giải pháp sạc thông minh hỗ trợ chuẩn Quick Charge 3.0 và Power Delivery 3.0. Nhờ có bảng LED hiển thị phần trăm pin, người dùng có thể quan sát mức năng lượng còn lại mà không cần mở vỏ hộp sạc.
Hỗ trợ chuẩn QC3.0 và PD3.0, cung cấp tốc độ sạc tối đa 22.5W.

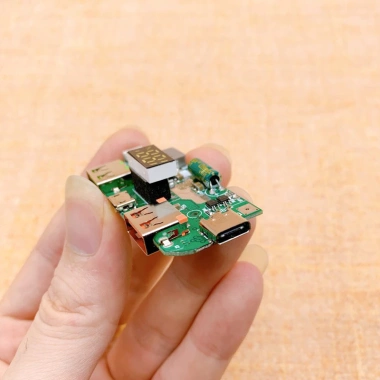

Giao tiếp Type‑C đa năng: cả đầu vào và đầu ra đều có thể điều chỉnh điện áp và dòng điện.
Bảng LED hiển thị % pin giúp giám sát mức năng lượng một cách chính xác.

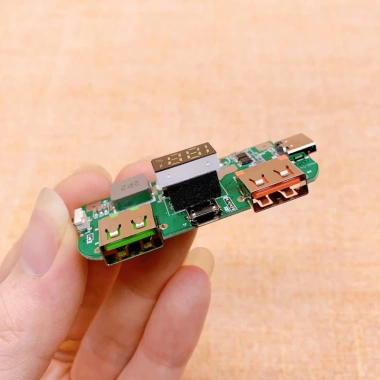

Kích thước nhỏ gọn (60.8 mm x 27.8 mm x 12.8 mm) dễ dàng lắp ghép vào các hộp sạc DIY.
Được bảo vệ đa lớp: chống quá áp, quá dòng, ngắn mạch và quá nhiệt.
Pin Lipo Lithium 3.7 V (18650) với khả năng cung cấp dòng xả khoảng 5 A, áp không giảm quá 0.2 V.
Đề xuất ghép pin từ 10 000 mAh đến 20 000 mAh để tối ưu hiệu suất sạc nhanh.
Hướng dẫn lắp đặt và sử dụng
Bước chuẩn bị

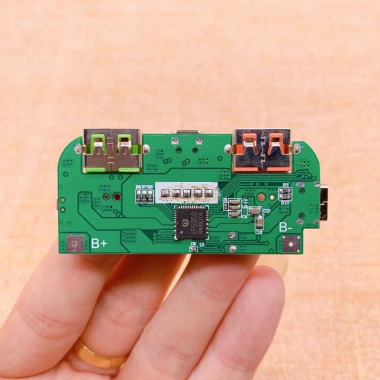

Đảm bảo pin được sạc đầy và kiểm tra cực dương (B+) và cực âm (B‑) đã được đánh dấu trên mạch.
Áp dụng keo tản nhiệt lên bề mặt chip nếu dự định lắp trong môi trường nhiệt độ cao.
Quy trình lắp ráp
B1: Lắp pin 3.7‑4.2 V đúng chiều B+ và B‑.
B2: Cắm nguồn sạc vào Type‑C hoặc Micro USB để kích hoạt mạch lần đầu.
B3: Rút nguồn sạc và quan sát bảng LED; nếu hiển thị phần trăm pin, quá trình kích hoạt thành công.
B4: Kết nối thiết bị cần sạc vào cổng Type‑C hoặc USB Output, kiểm tra xem thiết bị có nhận được điện áp nhanh hay không.
Khi gặp sự cố
Nếu LED tắt ngay sau khi cắm sạc, kiểm tra lại kết nối pin và chắc chắn rằng các cực đã đúng vị trí.
Nếu thiết bị sạc chỉ nhận được vài giây rồi ngừng, có thể pin có nội trở cao; thay pin có chất lượng tốt hơn hoặc ghép thêm pin song song để tăng dòng xả.
Lưu ý quan trọng khi sử dụng
Quá trình sạc/xả gây nhiệt độ tăng; sử dụng keo tản nhiệt để duy trì hiệu suất lâu dài.
Các cáp chất lượng kém (chỉ có 2 dây) không hỗ trợ sạc nhanh; nên dùng cáp Type‑C chuẩn chuẩn 4 dây.
Đấu nối đúng cực B+ và B‑ được ghi trên mạch; nếu không chắc chắn, hãy liên hệ hỗ trợ kỹ thuật.
Pin cần được "kích hoạt" lần đầu bằng cách cắm sạc vào mạch trước khi sử dụng thực tế.
Sau một vài chu trình sạc‑xả, phần trăm pin trên LED sẽ trở nên ổn định và chính xác hơn.
Mạch sạc này phù hợp cho nhiều trường hợp sử dụng trong đời sống và công việc:
Thiết kế hộp sạc dự phòng DIY cho du lịch, dã ngoại, hoặc công việc hiện trường.
Tích hợp vào các dự án robot, drone hoặc thiết bị IoT cần nguồn cung cấp nhanh và ổn định.
Thay thế các module sạc truyền thống trong các thiết bị điện tử cũ để nâng cấp tốc độ sạc.
Hỗ trợ sạc nhanh cho smartphone, tablet, máy chơi game cầm tay và các thiết bị hỗ trợ QC3.0 hoặc PD3.0.
Dùng làm module sạc dự phòng cho xe điện mini, scooter hoặc các thiết bị di động khác.
Lý do nên chọn mạch sạc nhanh IP5358 cho dự án DIY
So với các giải pháp sạc thông thường, mạch IP5358 mang lại sự linh hoạt cao nhờ khả năng điều chỉnh điện áp và dòng điện trên cả đầu vào và đầu ra. Điều này cho phép người dùng tối ưu hoá hiệu suất sạc cho từng loại pin và thiết bị, giảm thời gian chờ mà không ảnh hưởng đến tuổi thọ pin.
Thêm vào đó, tính năng bảo vệ đa lớp giúp ngăn ngừa các nguy cơ quá áp, quá dòng, ngắn mạch và quá nhiệt, tạo sự yên tâm khi lắp đặt trong các môi trường khắc nghiệt.
Cuối cùng, bảng LED hiển thị % pin giúp người dùng luôn nắm bắt được mức năng lượng còn lại, tránh tình trạng pin hết giữa chừng và giảm thiểu rủi ro hư hỏng thiết bị.
