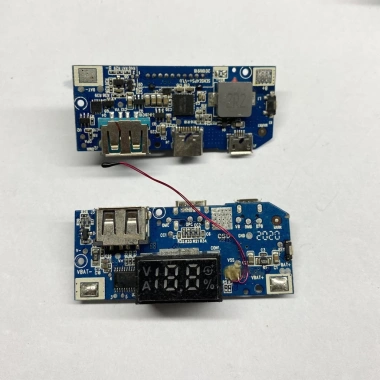

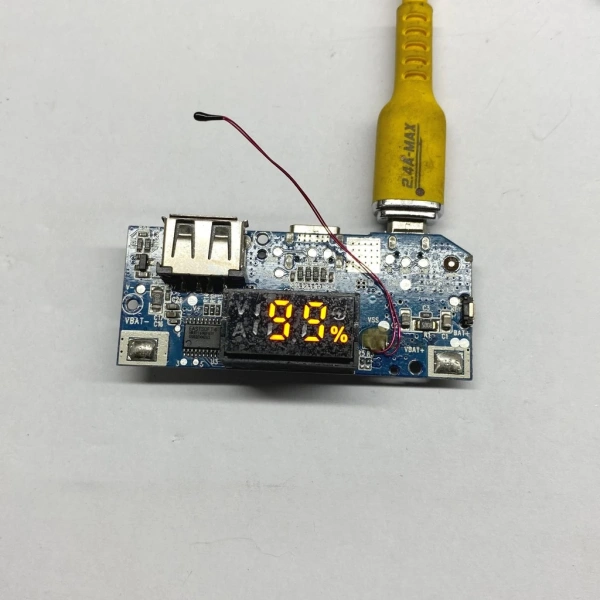

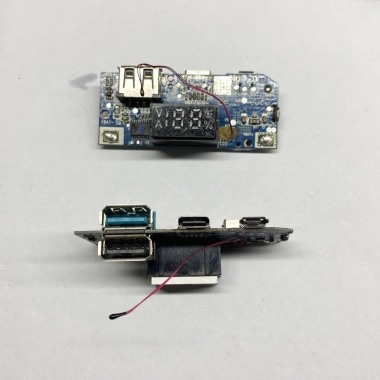

Mạch sạc dự phòng sạc nhanh QC3.0 PD3.0 18W báo dòng báo áp, tháo máy - Giá 65.000₫

Mạch sạc dự phòng sạc nhanh QC3.0 PD3.0 18W là giải pháp linh hoạt cho những ai muốn tự lắp ráp bộ nguồn dự phòng cho điện thoạiXem các sản phẩm Điện thoại, máy tính bảngXem các sản phẩm Máy tính bảng hoặc các thiết bị di động khác. Với khả năng hỗ trợ đa dạng đầu vào và đầu ra, mạch này cho phép bạn tận dụng tối đa năng lượng từ các pin 18650 hoặc các loại pin lithium‑ion tương tự, đồng thời cung cấp tốc độ sạc nhanh, ổn định cho các thiết bị hỗ trợ chuẩn QC và PD.

Giá bán hiện tại là 65.000 VND so với mức niêm yết 83.850 VND, là lựa chọn kinh tế cho những người đam mê tự chế và muốn tối ưu chi phí cho dự án sạc dự phòng cá nhân. Dưới đây là các thông tin chi tiết giúp bạn hiểu rõ hơn về tính năng, cách lắp đặt và những lưu ý quan trọng khi sử dụng.

Thông số kỹ thuật

Đầu vào pin

• Điện áp đầu vào: 3.7 V – 4.2 V
• Không giới hạn số lượng pin, có thể lắp song song nhiều pin 18650
• Cần cắm sạc vào mạch sau khi lắp pin để mạch nhận nguồn

Đầu vào sạc

• Cổng Micro USB: hỗ trợ 5 V 2 A
• Cổng Type‑C PD: hỗ trợ chuẩn Power Delivery

Đầu ra USB

• Cổng USB màu xanh dương: chuẩn QC2.0, QC3.0, AFC, hỗ trợ 5 V / 9 V / 12 V, công suất tối đa 18 W
• Cổng USB màu xám: ổn định 5 V 2 A
• Cổng Type‑C PD: cung cấp 10 W (5 V 2 A) hoặc 10 W (PD)

Kích thước

• Kích thước mạch: 69 mm x 25 mm x 22 mm

Công dụng và lợi ích

Sạc nhanh cho thiết bị di động

• Hỗ trợ chuẩn Quick Charge 3.0, giúp giảm thời gian sạc của điện thoại và máy tính bảng xuống còn một phần ba so với sạc thông thường.
• Chuẩn Power Delivery cho các thiết bị yêu cầu nguồn cao hơn, như laptop ultrabook hoặc tai nghe không dây.
• Đầu ra đa năng cho phép sạc đồng thời nhiều thiết bị mà không làm giảm công suất.

Tự chế bộ sạc dự phòng

• Cho phép người dùng tự lắp ráp bộ pin 18650, giảm chi phí mua sạc dự phòng thương hiệu.
• Thiết kế mạch rời rạc, dễ dàng thay thế nếu có lỗi hoặc muốn nâng cấp.
• Khả năng báo dòng và báo áp giúp người dùng theo dõi tình trạng pin, tránh quá tải.

Tiết kiệm năng lượng

• Chế độ chuyển đổi điện áp thông minh giúp tối ưu hiệu suất, giảm hao phí năng lượng trong quá trình sạc.
• Không có bộ chuyển đổi công suất lớn, giảm nhiệt độ sinh ra trong quá trình hoạt động.

Cách lắp đặt và sử dụng

Bước chuẩn bị

• Kiểm tra các thành phần: mạch sạc, các pin 18650, dây cáp Micro USB hoặc Type‑C, và các công cụ hàn nếu cần.
• Đảm bảo pin được sạc đầy trước khi lắp vào mạch để tránh hiện tượng giảm điện áp khi khởi động.

Lắp pin

• Đặt các pin 18650 song song vào ngăn chứa, chú ý đúng cực dương‑cực âm để tránh ngắn mạch.
• Đảm bảo các đầu nối tiếp xúc tốt, không có bụi bẩn hoặc oxi hoá.

Kết nối nguồn sạc

• Cắm cáp Micro USB hoặc Type‑C vào cổng đầu vào của mạch.
• Đưa nguồn sạc (5 V 2 A) vào, mạch sẽ tự động nhận nguồn và kích hoạt chế độ sạc cho các pin.

Sử dụng đầu ra để sạc thiết bị

• Chọn cổng USB phù hợp với thiết bị cần sạc: cổng xanh dương cho các thiết bị hỗ trợ QC, cổng xám cho thiết bị chỉ cần 5 V, hoặc cổng Type‑C cho thiết bị PD.
• Kiểm tra đèn báo hoặc màn hình LCD (nếu có) để xác nhận mức công suất đang cung cấp.

Lưu ý khi sử dụng

An toàn điện

• Không lắp pin đã bị hỏng, sưng hoặc có dấu hiệu rò rỉ.
• Tránh để mạch ở nơi ẩm ướt hoặc có nhiệt độ quá cao.
• Không kết nối đồng thời nhiều nguồn sạc vào cùng một cổng đầu vào.

Hiệu suất sạc

• Đảm bảo cáp sạc chất lượng tốt, tránh hiện tượng sụt áp khi truyền tải công suất cao.
• Đối với thiết bị yêu cầu công suất lớn hơn 18 W, nên sử dụng cổng Type‑C PD để đạt hiệu suất tối ưu.

Bảo quản mạch

• Khi không sử dụng, tách pin ra khỏi mạch và lưu trữ ở nơi khô ráo, nhiệt độ ổn định.
• Kiểm tra định kỳ các đầu nối để phát hiện sớm các dấu hiệu ăn mòn hoặc hỏng hóc.

Tại sao nên chọn mạch sạc dự phòng này

Giá trị kinh tế

• Chi phí mua mạch chỉ 65.000 VND, so với các bộ sạc dự phòng thương hiệu thường có giá gấp đôi hoặc hơn.
• Khả năng tái sử dụng pin 18650 giúp giảm lượng rác thải điện tử.

Hiệu năng cao

• Hỗ trợ chuẩn QC3.0 và PD3.0, đáp ứng nhu cầu sạc nhanh của hầu hết các thiết bị hiện nay.
• Công suất tối đa 18 W trên cổng USB xanh dương đáp ứng đủ cho smartphone, tablet và các thiết bị IoT.

Độ linh hoạt

• Thiết kế mở, cho phép người dùng tùy chỉnh số lượng pin và cấu hình đầu ra theo nhu cầu thực tế.
• Khả năng báo dòng và báo áp giúp người dùng kiểm soát quá trình sạc một cách an toàn.

Thân thiện với người dùng DIY

• Hướng dẫn lắp đặt đơn giản, không yêu cầu kỹ thuật cao.
• Phù hợp cho các dự án học tập, thí nghiệm hoặc tự chế thiết bị di động.
