Mạch Pin 5s 21V - Sạc/Xả Bảo Vệ, 3 MOSFET, LED 2 Bên, Tiện Lợi, Bền Bỉ - 79.350₫

Mạch pinXem các sản phẩm Pin 5s 21V là giải pháp tối ưu cho các dự án DIY điện tử, từ việc phục hồi máy công cụ cũ cho tới xây dựng hệ thống năng lượng dự phòng cho nhà ở. Với thiết kế full viền, tích hợp 4 MOSFET và đèn LED báo trạng thái ở hai bên sườn, sản phẩm không chỉ mang lại độ bền cao mà còn giúp người dùng dễ dàng kiểm tra tình trạng pin mọi lúc, mọi nơi.

Với mức giá ưu đãi 79.350 VND (giá gốc 103.155 VND), mạch pin 5s 21V đáp ứng nhu cầu của cả những người mới bắt đầu lắp ráp lẫn các kỹ sư chuyên nghiệp, cung cấp một hệ thống bảo vệ pin toàn diện, hỗ trợ sạc và xả ổn định, đồng thời giảm thiểu nguy cơ quá tải và quá nhiệt.

Đặc điểm kỹ thuật chính

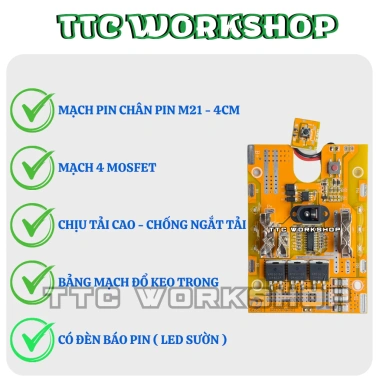

• Loại mạch: full viền, phù hợp với hầu hết các khung pin 4 cm thông thường.
• Số MOSFET: 4 MOSFET (mẫu mới với LED báo pin 2 bên sườn).
• Dòng xả tối đa: 90 A, đáp ứng nhu cầu tải cao.
• Cảm biến nhiệt: có, bảo vệ quá nhiệt ngay khi phát hiện.

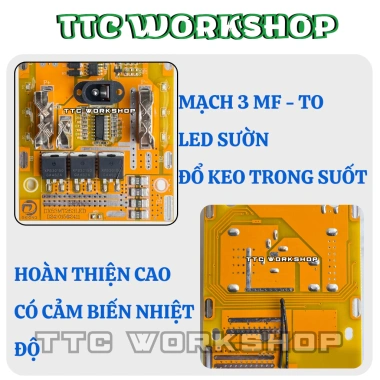

• Bảng mạch đổ keo: có, giúp giảm thiểu rò rỉ điện và tăng độ bền.
• Đèn báo: LED sườn hiển thị màu đỏ khi pin thấp, màu xanh khi đầy.
• Đầu vào sạc: DC 21 V – 21.5 V, cổng cắm 5.5 × 2.5 mm.
• Hỗ trợ pin 10, 15, 20 cell Li‑ion, phù hợp với nhiều ứng dụng công nghiệp.

Chức năng bảo vệ và cân bằng sạc

• Bảo vệ quá tải: Khi dòng tải vượt quá 90 A, mạch tự động ngắt để ngăn ngừa hư hại.
• Bảo vệ quá nhiệt: Rơ le nhiệt ngắt mạch ngay khi nhiệt độ đạt ngưỡng an toàn.
• Bảo vệ ngắn mạch: Phát hiện và ngắt nguồn trong trường hợp ngắn mạch trên các đầu ra.
• Cân bằng sạc: Đảm bảo các cell pin nhận được điện áp và dòng điện đồng đều, kéo dài tuổi thọ.
• Đèn báo trạng thái: LED sườn hiển thị màu xanh khi pin ổn định, màu đỏ khi cần sạc hoặc khi có lỗi.

Cách đấu dây và lắp đặt

Quy trình hàn dây được thiết kế theo thứ tự logic, giúp người dùng dễ dàng thực hiện ngay cả khi chưa có kinh nghiệm sâu về điện tử:

• B‑ (0 V, màu đen) – nối tới cực âm chung của hệ thống.
• B1 (3.6 V/4.2 V) – đầu ra cho cell đầu tiên.
• B2 (7.2 V/8.4 V) – đầu ra cho cell thứ hai.
• B3 (10.8 V/12.6 V) – đầu ra cho cell thứ ba.
• B4 (14.4 V/16.8 V) – đầu ra cho cell thứ tư.
• B+ (18 V/21 V, màu đỏ) – nối tới cực dương chung, chịu tải chính.
• P‑ và P+ – hai đường tải bổ sung, hỗ trợ các thiết bị phụ trợ.

Trước khi hàn, nên làm sạch bề mặt PCB bằng dung dịch cồn isopropyl để loại bỏ bụi bẩn, sau đó sử dụng hàn chất lượng cao (đầu hàn 30 W) để đảm bảo kết nối chắc chắn. Khi hoàn tất, kiểm tra điện trở giữa các chân bằng đồng hồ vạn năng, đảm bảo không có ngắn mạch.

Ứng dụng thực tế phổ biến

• Công cụ điện cầm tay: Thay thế mạch sạc cũ trên các máy khoan, máy cưa, giúp kéo dài thời gian làm việc liên tục.
• Hệ thống năng lượng dự phòng: Kết hợp với bộ pin Li‑ion để tạo nguồn dự phòng cho nhà thông minh, máy tính, router.
• Dự án robot DIY: Cung cấp nguồn ổn định cho robot di động, giúp duy trì hiệu suất vận động và tránh gián đoạn do sụt điện áp.
• Xe đạp điện và scooter: Dùng làm bộ quản lý pin thay thế, tăng khả năng chịu tải khi leo dốc và giảm thiểu rủi ro cháy pin.
• Thiết bị y tế di động: Cung cấp nguồn an toàn cho máy đo huyết áp, máy thở mini, đáp ứng tiêu chuẩn bảo vệ quá tải và quá nhiệt.

Lưu ý khi bảo quản và sử dụng

• Giữ mạch ở nơi khô ráo, tránh ẩm ướt và ánh nắng trực tiếp để ngăn ngừa oxy hoá các linh kiện.
• Không để gần nguồn lửa hoặc tia lửa điện, giảm nguy cơ cháy nổ.
• Sử dụng pin chất lượng tốt, ưu tiên các thương hiệu đã được kiểm định, giúp mạch hoạt động ổn định và kéo dài tuổi thọ.
• Kiểm tra định kỳ các đầu nối và cảm biến nhiệt, thay thế nếu phát hiện dấu hiệu ăn mòn hoặc hư hỏng.
• Khi không sử dụng trong thời gian dài, nên tháo pin ra khỏi mạch và lưu trữ ở nhiệt độ phòng (20‑25 °C) để tránh tự xả quá mức.

Lý do lựa chọn mạch pin 5s 21V này

So với các giải pháp truyền thống, mạch pin này cung cấp một bộ bảo vệ toàn diện, hỗ trợ sạc và xả đồng thời, đồng thời giảm thiểu các vấn đề thường gặp như quá tải, quá nhiệt và mất cân bằng cell. Đặc biệt, LED báo trạng thái ở hai bên sườn giúp người dùng nhanh chóng nhận biết mức năng lượng còn lại mà không cần dụng cụ đo chuyên dụng.

Với mức giá ưu đãi và tính năng đa dạng, mạch pin 5s 21V là lựa chọn hợp lý cho những ai đang tìm kiếm một giải pháp năng lượng bền bỉ, an toàn và dễ lắp đặt cho các thiết bị điện tử và công cụ cầm tay. Hãy thử tích hợp sản phẩm này vào dự án của bạn và trải nghiệm sự khác biệt ngay hôm nay.
