Mạch nâng sò 18 sò công suất nguồn đơn - Linh kiện QUỲNH DIỄN, chỉ 180.000₫

Trong một buổi biểu diễn âm nhạc ngoài trời, kỹ sư âm thanh đang chuẩn bị cho hệ thống khuếch đại phải đáp ứng nhu cầu công suất lớn hơn so với thiết kế gốc. Khi các loaXem các sản phẩm Loa được đặt xa sân khấu và yêu cầu âm thanh phải lan tỏa đều, việc tăng cường công suất trở thành yếu tố quyết định để tránh hiện tượng méo tiếng hay mất âm lượng. Đối với những người làm việc trong lĩnh vực âm thanh, việc có sẵn một bộ mạch nâng cấp có thể tiết kiệm thời gian và chi phí so với việc thay toàn bộ bộ khuếch đại.

Trong những chuyến công tác đến các hội trường, sân khấu di động hay studio tạm thời, việc mang theo các linh kiện dễ lắp ráp, có kích thước gọn gàng và độ bền cao là một lợi thế lớn. Mạch nâng sò công suất nguồn đơn (mạch 18 sò) của Quỳnh Diễn chính là một trong những giải pháp được nhiều thợ điện tử và kỹ sư âm thanh lựa chọn khi cần tăng sức mạnh cho thiết bị mà không phải thay đổi toàn bộ mạch nguồn.

Với thiết kế đã được lắp ráp sẵn các linh kiện, sản phẩm giúp người dùng chỉ cần gắn thêm các ống điện tử (sò) theo nhu cầu, giảm thiểu rủi ro trong quá trình hàn và lắp đặt. Đặc biệt, khi làm việc trên những dự án âm thanh tạm thời hay di động, việc chuẩn bị sẵn một mạch nâng công suất có thể giúp nhanh chóng đáp ứng các yêu cầu công suất tăng cao mà không gây gián đoạn quá trình biểu diễn.

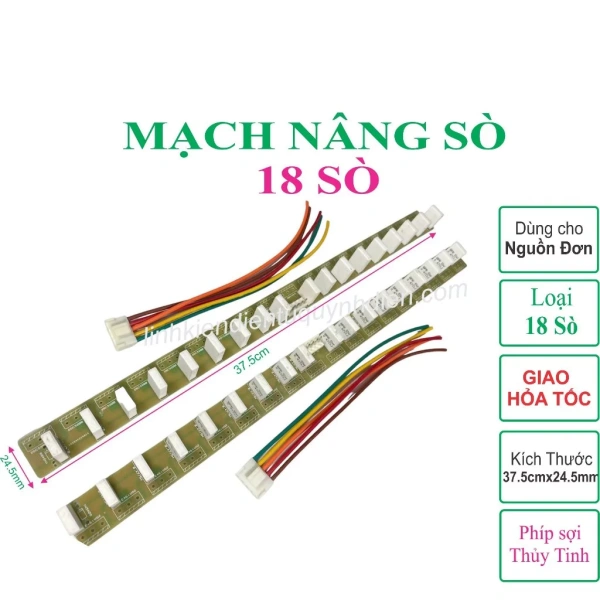

Mô tả chung về mạch nâng sò công suất nguồn đơn

Đặc điểm nổi bật

• Thiết kế cho 18 sò trên một kênh (có tùy chọn 2 kênh 36 sò cho nhu cầu công suất lớn hơn).
• Được lắp ráp sẵn các linh kiện, chỉ cần gắn thêm sò để hoàn thiện.
• Kích thước gọn gàng: dài 37,5 cm, rộng 24,5 mm, dễ dàng lắp vào các vỉ công suất hiện có.
• Chất liệu PCB FR4 chất lượng cao, đảm bảo độ bền và khả năng chịu nhiệt tốt.
• Sử dụng IC A1943 + C5200 hoặc tương đương, tối ưu hoá hiệu suất và độ ổn định.
• Bổ sung dây jack kèm theo để kết nối nhanh chóng.

Công dụng chính

Mạch này được thiết kế để gắn thêm các ống điện tử (sò) vào vỉ công suất chính của bộ khuếch đại, giúp tăng công suất tổng thể, cải thiện độ mạnh mẽ và uy lực của âm thanh. Đặc biệt phù hợp với các mẫu công suất chạy nguồn đơn và sử dụng tụ điện âm (suất âm). Khi được lắp đặt đúng cách, mạch sẽ hỗ trợ cung cấp dòng điện ổn định cho các sò, giảm thiểu hiện tượng quá tải và tăng tuổi thọ của thiết bị.

Thông số kỹ thuật chi tiết

• Kích thước: 37,5 cm (dài) x 24,5 mm (rộng)
• Chất liệu PCB: Phíp sợi Thủy Tinh FR4 (loại xịn)
• IC sử dụng: A1943 + C5200 hoặc tương đương
• Số sò tối đa: 18 sò cho 1 kênh, 36 sò cho 2 kênh
• Xuất xứ: Việt Nam
• Độ dày PCB: chuẩn công nghiệp, phù hợp với việc hàn sóng và hàn tay.
• Phụ kiện đi kèm: Dây jack kết nối, hướng dẫn lắp đặt sơ lược.

Hướng dẫn lắp đặt cơ bản

Bước 1: Kiểm tra thiết bị và công cụ

Trước khi bắt đầu, hãy chuẩn bị các công cụ cần thiết như máy hàn, dây hàn chất lượng, dao rọc, và một bộ đo điện (multimeter). Đảm bảo nguồn điện đã được tắt hoàn toàn và các tụ điện đã được xả để tránh nguy cơ sốc điện.

Bước 2: Gắn mạch vào vỉ công suất

Đặt mạch lên vị trí đã được chuẩn bị trên vỉ, căn chỉnh sao cho các chân kết nối trùng khớp với các lỗ hở trên vỉ. Dùng búa nhẹ hoặc dụng cụ phù hợp để ấn nhẹ, giúp mạch ngồi chặt.

Bước 3: Hàn các chân kết nối

Sử dụng máy hàn và dây hàn mỏng, thực hiện hàn các chân một cách cẩn thận. Đảm bảo không có chạm chập (short) và các mối hàn phải mịn, không bám quá nhiều hàn gây ra hiện tượng “cold joint”.

Bước 4: Lắp đặt các sò

Chọn các ống điện tử (sò) phù hợp với công suất mong muốn, sau đó gắn vào các vị trí đã được đánh dấu trên mạch. Khi hàn, nên kiểm tra hướng và cực tính của mỗi sò để tránh lắp ngược.

Bước 5: Kiểm tra và thử nghiệm

Sau khi hoàn thiện hàn, sử dụng đồng hồ đo để kiểm tra điện áp và dòng điện trên các điểm quan trọng. Khi mọi thông số đều ổn định, bật nguồn lên và kiểm tra âm thanh qua loa. Nếu có tiếng ồn lạ hoặc công suất chưa đạt, nên tắt nguồn và kiểm tra lại các mối hàn.

Đối tượng sử dụng phù hợp

• Kỹ sư âm thanh, thợ lắp đặt khuếch đại tại các buổi biểu diễn, hội trường, lễ hội.
• Người đam mê tự chế âm thanh, muốn nâng cấp thiết bị khuếch đại tại nhà.
• Nhà sản xuất âm thanh di động, cần một giải pháp nhanh gọn để tăng công suất trong các dự án ngắn hạn.
• Thợ sửa chữa thiết bị điện tửXem các sản phẩm Thiết Bị Điện Tử có kinh nghiệm, biết cách hàn và kiểm tra mạch điện.

Các câu hỏi thường gặp

Mạch này có thể dùng cho loại khuếch đại nào?

Mạch được thiết kế cho các khuếch đại chạy nguồn đơn và có cấu trúc sử dụng tụ điện âm. Nếu thiết bị của bạn thuộc loại này và có không gian lắp đặt cho mạch mở rộng, thì đây là lựa chọn phù hợp.

Cần phải mua sò riêng hay mạch đã có sẵn?

Hiện tại mạch chỉ được cung cấp không có sò kèm, vì vậy người mua cần tự mua các sò phù hợp theo yêu cầu công suất. Điều này cho phép bạn linh hoạt lựa chọn loại sò có thông số kỹ thuật chính xác nhất cho dự án của mình.

Liệu mạch có phù hợp cho người mới bắt đầu?

Nhà sản xuất khuyến cáo rằng người mua nên có kiến thức cơ bản về điện tử và kỹ năng hàn. Đối với người chưa có kinh nghiệm, nên tìm kiếm sự hỗ trợ từ người có chuyên môn hoặc tham gia các khóa học ngắn hạn trước khi tự lắp đặt.

Có cần phải thay đổi nguồn điện khi lắp mạch này?

Với các mô hình nguồn đơn hiện có, thường không cần thay đổi nguồn. Tuy nhiên, nếu công suất tăng đáng kể, bạn nên kiểm tra lại khả năng chịu tải của nguồn để tránh quá tải.

Mạch có chịu được môi trường nhiệt độ cao không?

Với chất liệu PCB FR4 và các linh kiện được lựa chọn, mạch có khả năng chịu nhiệt tốt trong phạm vi hoạt động thường của khuếch đại. Tuy nhiên, nếu sử dụng trong môi trường cực nóng hoặc trong các buổi biểu diễn ngoài trời kéo dài, nên có biện pháp làm mát bổ sung.

Tiện ích khi mang theo trong các chuyến công tác

Đối với những chuyên gia âm thanh thường xuyên di chuyển đến các địa điểm biểu diễn, việc mang theo một mạch nâng công suất gọn nhẹ có thể là “cứu cánh” trong những trường hợp thiết bị gặp sự cố giảm công suất hoặc cần tăng cường sức mạnh nhanh chóng. Với kích thước chỉ khoảng 38 cm chiều dài và độ dày chỉ vài milimet, mạch có thể được cất trong túi công cụ điện tử hoặc thùng đựng linh kiện mà không chiếm nhiều không gian.

Thêm vào đó, việc có sẵn mạch đã lắp ráp các linh kiện giúp giảm thời gian chuẩn bị, đặc biệt khi phải làm việc trong thời gian giới hạn giữa các buổi biểu diễn. Thợ kỹ thuật có thể nhanh chóng gắn thêm sò, kiểm tra và đưa âm thanh trở lại mức tối ưu chỉ trong vài phút.

Lưu ý an toàn và bảo quản

• Luôn tắt nguồn và xả tụ điện trước khi thao tác với mạch.
• Đảm bảo môi trường làm việc khô ráo, tránh độ ẩm cao gây ngắn mạch.
• Không đặt mạch gần nguồn nhiệt mạnh hoặc các vật liệu dễ cháy.
• Lưu trữ trong bao bì chống tĩnh điện để tránh hư hỏng các linh kiện nhạy cảm.
• Kiểm tra định kỳ các mối hàn và các linh kiện sau mỗi lần sử dụng trong môi trường công trường.

Thông tin mua hàng và giá cả

Giá niêm yết cho mạch nâng sò công suất nguồn đơn (18 sò, 1 kênh) hiện là 216 000 VND, với mức giảm giá đặc biệt còn 180 000 VND. Sản phẩm được bán dưới dạng bộ mạch đã lắp ráp sẵn các linh kiện, kèm theo dây jack và hướng dẫn sơ lược. Khi mua, người dùng nên kiểm tra hình ảnh, mô tả chi tiết và cân nhắc nhu cầu thực tế về số lượng sò cần bổ sung.

Mặc dù shop không cung cấp hỗ trợ kỹ thuật trực tiếp, nhưng nhà sản xuất và các diễn đàn điện tử thường xuyên có các chủ đề hướng dẫn chi tiết về cách lắp đặt và tối ưu hoá mạch này. Người mua có thể tham khảo các nguồn tài liệu này để tự tin thực hiện các bước lắp đặt và bảo trì.
