Mạch dao động EG3.525 30-145kHz chính hãng - Tần số rộng, giảm giá 48.548 VND

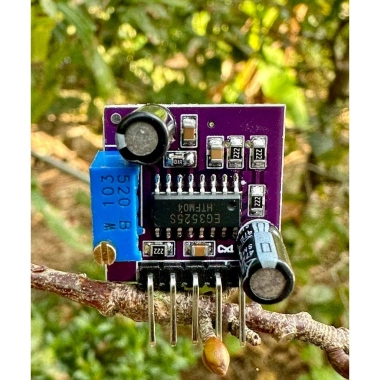

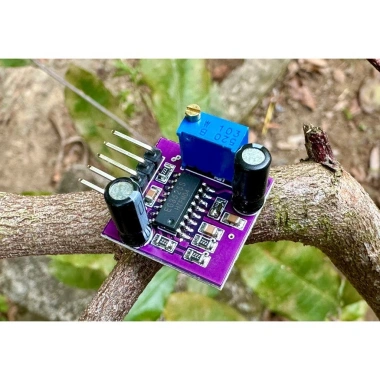

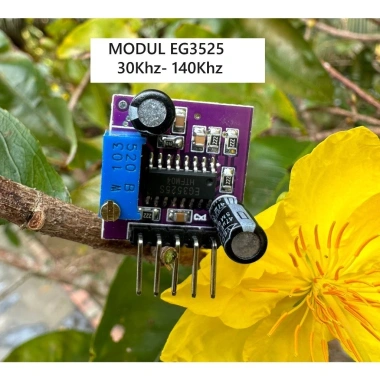

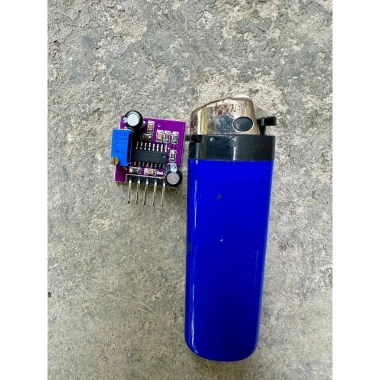

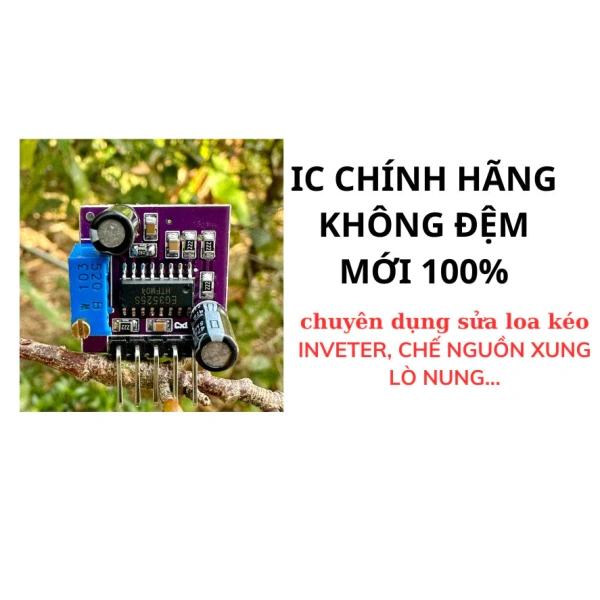

Mạch dao động EG3525 là giải pháp tối ưu cho các dự án điện tử cần tạo xung ổn định trong dải tần rộng từ 30 kHz đến 145 kHz. Được lắp ráp đầy đủ linh kiện và sử dụng IC chính hãng EG, sản phẩm này mang lại độ tin cậy cao, phù hợp cho cả người mới bắt đầu lắp ráp lẫn các kỹ sư chuyên nghiệp.

Với mức giá ưu đãi 48 548 VND (giá gốc 59 714 VND), mạch EG3525 không chỉ tiết kiệm chi phí mà còn cung cấp một nền tảng mạnh mẽ cho các ứng dụng nguồn xung, bếp điện, mạch nung, hoặc các dự án DIY trong lĩnh vực điện tử công nghiệp.

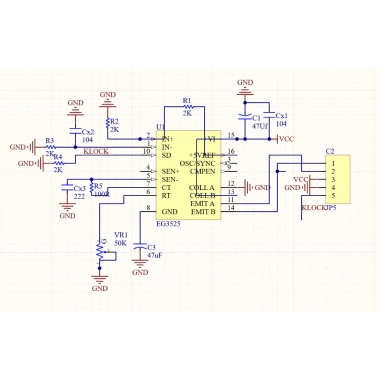

Thông số kỹ thuật chính

• IC chính hãng EG3525
• Dải tần số: 30 kHz – 145 kHz, điều chỉnh bằng biến trở tinh chỉnh 10 k màu xanh
• Điện áp hoạt động: 12 V – 14 V

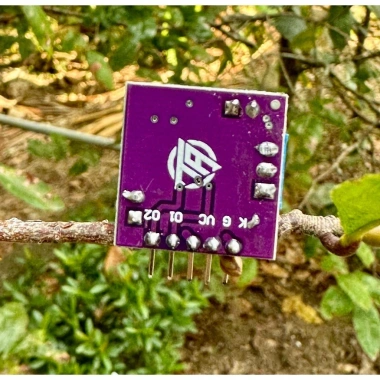

• Chân K: công tắc (kết nối với mass để mở, kết nối với dương để tắt)
• Chân G: nối với âm bình
• Chân VC: cung cấp dương 12 V
• Chân O1: ra xung phía trái
• Chân O2: ra xung phía phải
• Khả năng điều khiển 6 – 8 MOSFET loại IRF3205 hoặc 75NF75‑
• Biến trở tinh chỉnh có thể thay thế bằng chiết áp 50 k để tăng độ chính xác

Cách kết nối và lắp đặt

Kết nối nguồn và đất

• Kết nối chân VC với nguồn dương 12 V ổn định.
• Kết nối chân G với mặt đất (mass) của mạch.

Kết nối công tắc điều khiển

• Chân K được sử dụng làm công tắc. Khi nối chân K với mặt đất, mạch sẽ mở; khi nối với nguồn dương, mạch sẽ hoạt động.
• Việc sử dụng công tắc cơ hoặc transistor MOSFET để điều khiển chân K giúp tăng tính linh hoạt trong các dự án tự động hoá.

Kết nối đầu ra xung

• Chân O1 và O2 cung cấp các tín hiệu xung đồng thời, thích hợp cho cấu hình cầu MOSFET đôi hoặc ba pha.
• Kết nối O1 và O2 với cổng gate của MOSFET theo sơ đồ cầu để tạo ra dòng xung mạnh, đáp ứng nhu cầu nguồn xung công suất cao.

Điều chỉnh tần số

• Biến trở tinh chỉnh 10 k màu xanh cho phép thay đổi tần số trong khoảng 30 kHz – 145 kHz một cách mượt mà.
• Đối với yêu cầu độ chính xác cao, người dùng có thể thay biến trở bằng chiết áp 50 k, giúp giảm thiểu nhiễu và tăng độ ổn định.

Ứng dụng thực tế

• Nguồn xung công suất cao: Điều khiển 6 – 8 MOSFET để cung cấp dòng xung cho các mạch hàn, mạch nung, hoặc bếp điện công nghiệp.
• Hệ thống điều khiển động cơ: Sử dụng tín hiệu xung từ O1/O2 để điều khiển các driver động cơ không chổi than, tăng hiệu suất và giảm tiếng ồn.
• Dự án DIY và giáo dục: Phù hợp cho các sinh viên và nhà hâm mộ điện tử muốn thực hành thiết kế mạch xung, hiểu sâu hơn về nguyên lý hoạt động của IC dao động.
• Thiết bị y tế và đo lường: Tạo xung tần số ổn định cho các thiết bị đo nhiệt độ, đo độ ẩm hoặc các cảm biến cần tín hiệu xung chính xác.
• Hệ thống chiếu sáng LED xung: Sử dụng để tạo hiệu ứng nhấp nháy hoặc điều chỉnh độ sáng cho các dải LED chuyên dụng.

Ưu điểm và tính năng nổi bật

• Độ tin cậy cao nhờ IC EG3525 chính hãng, giảm thiểu nguy cơ hỏng hóc trong quá trình vận hành.
• Dải tần rộng từ 30 kHz đến 145 kHz, đáp ứng hầu hết các nhu cầu về nguồn xung.
• Điều chỉnh linh hoạt bằng biến trở tinh chỉnh hoặc chiết áp, phù hợp cho cả người mới và các chuyên gia.
• Thiết kế tối ưu với bố trí chân rõ ràng, giảm thiểu nhiễu điện từ và tăng độ ổn định.
• Tương thích với nhiều loại MOSFET như IRF3205, 75NF75‑, giúp người dùng dễ dàng chọn lựa linh kiện phù hợp với công suất mong muốn.
• Tiết kiệm năng lượng vì mạch chỉ tiêu thụ điện áp 12 V – 14 V, phù hợp cho các hệ thống chạy bằng nguồn DC ổn định.

Lựa chọn phụ kiện và lưu ý khi sử dụng

• Chọn MOSFET có khả năng chịu điện áp và dòng điện phù hợp với công suất tải, tránh hiện tượng quá nhiệt.
• Đảm bảo nguồn cấp 12 V‑14 V ổn định, có thể dùng bộ nguồn công nghiệp hoặc bộ chuyển đổi DC‑DC để giảm nhiễu.
• Đối với các dự án yêu cầu tần số rất ổn định, khuyến nghị sử dụng chiết áp 50 k thay cho biến trở tinh chỉnh để giảm sai số.
• Kiểm tra kết nối đất (mass) kỹ lưỡng, đặc biệt khi mạch được lắp trong môi trường công nghiệp, nhằm giảm thiểu nhiễu và bảo vệ các linh kiện nhạy cảm.
• Sử dụng tản nhiệt cho MOSFET khi hoạt động ở công suất cao, tránh quá nhiệt dẫn đến giảm tuổi thọ linh kiện.
• Thường xuyên kiểm tra điện áp đầu vào và đầu ra bằng đồng hồ vạn năng, đặc biệt trong giai đoạn khởi động để phát hiện bất thường kịp thời.

Mạch dao động EG3525 không chỉ là một thành phần quan trọng trong các hệ thống nguồn xung, mà còn là công cụ học tập lý tưởng cho những ai muốn khám phá sâu hơn về công nghệ dao động và điều khiển MOSFET. Với giá cả hợp lý, thiết kế đầy đủ linh kiện và khả năng tùy chỉnh tần số linh hoạt, sản phẩm này đáp ứng đầy đủ các tiêu chí về hiệu suất, độ tin cậy và tính ứng dụng thực tiễn.
