Mạch công suất nguồn đơn 36-72V Số liền nguồn – QUỲNH DI�ỄN, hiệu suất cao, giá ưu đãi

Mạch công suất nguồn đơn 36 đến 72 sò liền nguồn của QUỲNH DIỄN là giải pháp tối ưu cho những người đam mê tự chế âm thanh và các dự án điện tử công suất lớn. Được thiết kế trên nền tảng PCB FR4 chất lượng, sản phẩm mang lại độ bền cao, khả năng truyền tải điện năng ổn định và dễ dàng lắp đặt cho cả người mới bắt đầu.

Với giá niêm yết 310,338 VND và mức giá ưu đãi 254,375 VND, mạch công suất này đáp ứng nhu cầu của các hobbyist, kỹ sư âm thanh và nhà thầu điện tử muốn xây dựng nguồn cấp công suất từ 36 sò lên tới 72 sò trong một khung mạch duy nhất.

Mô tả tổng quan

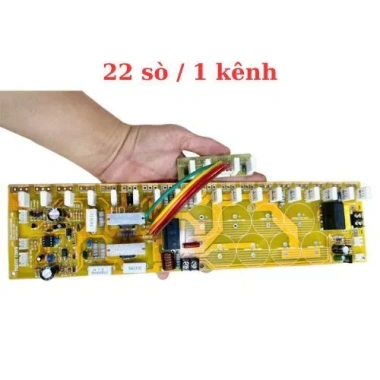

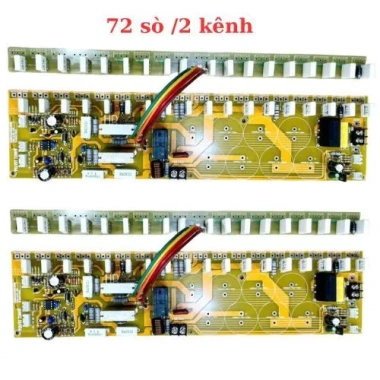

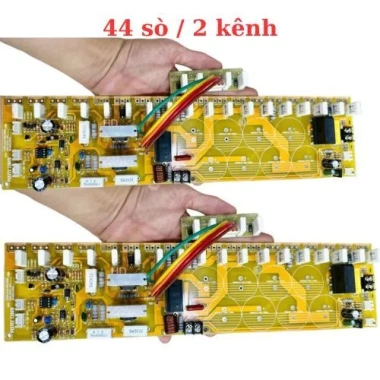

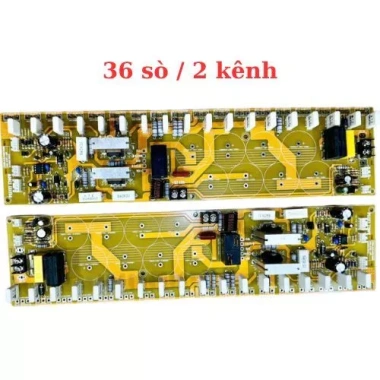

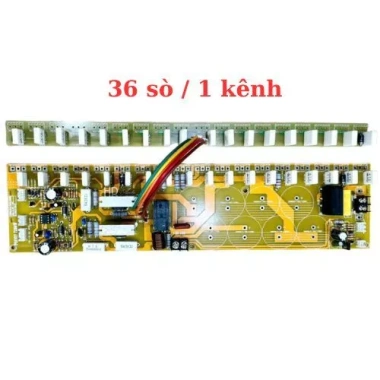

Mạch công suất nguồn đơn được cung cấp dưới dạng bộ hai kênh, mỗi kênh chứa 18 sò, cho phép mở rộng lên đến 72 sò khi ghép song song. Thiết kế bao gồm 8 tụ lọc nguồn với điện áp chịu đựng từ 125V trở lên, đảm bảo nguồn cung ổn định cho các loaXem các sản phẩm Loa công suất lớn. Điện áp đầu vào AC được hỗ trợ từ 100V đến 140V, đồng thời cung cấp 20V cho relay điều khiển.

Thông số kỹ thuật chính

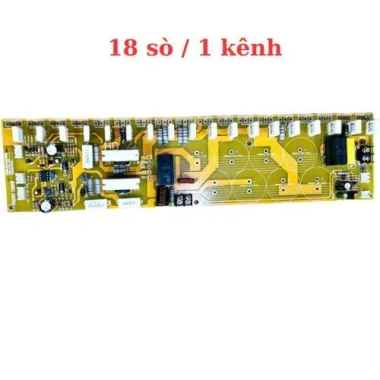

• Số lượng sò mỗi kênh: 18 (tối đa 36 sò mỗi kênh khi ghép song song)
• Loại sò đề xuất: 2SC5200 + 2SA1943 hoặc các loại tương đương
• Điện áp tụ lọc: 63V trở lên, có thể sử dụng tụ 125V hoặc 160V cho công suất cao

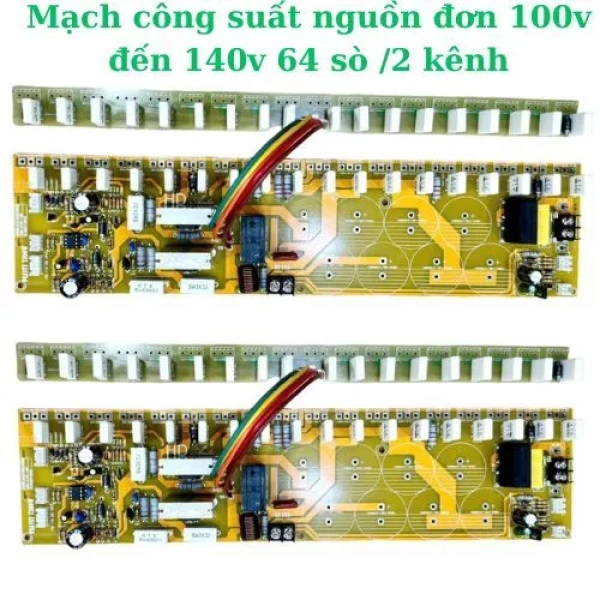

• Điện áp đầu vào AC: 100V – 140V (nguồn chính) và 13V – 20V (relay)
• Kích thước PCB: Dài 382mm, rộng 92mm
• Vật liệu PCB: Phép sợi thủy tinh FR4
• Xuất xứ: Việt Nam

Cấu tạo và vật liệu

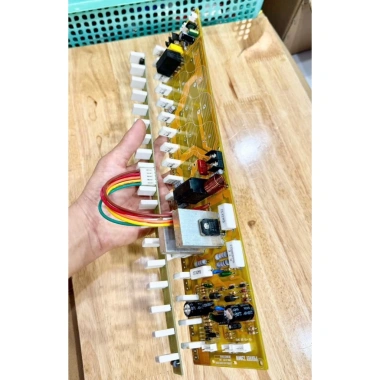

Bo mạch được làm từ lớp sợi thủy tinh FR4, giúp tăng cường độ cứng, độ bền cơ học và khả năng chịu nhiệt tốt hơn so với các loại PCB thông thường. Các linh kiện được chọn lọc kỹ lưỡng, bao gồm tụ lọc điện áp cao, transistor công suất và các thành phần bảo vệ quá nhiệt. Đế nhôm dày được thiết kế để kết nối trực tiếp với mặt sò, giúp giảm nhiệt độ hoạt động và tăng hiệu suất tản nhiệt khi kết hợp với quạt gió mạnh.

Ứng dụng thực tế

Mạch công suất này phù hợp cho nhiều trường hợp sử dụng thực tế:

• Hệ thống âm thanh gia đình hoặc hội trường, nơi yêu cầu công suất lớn và độ ổn định cao.
• Thiết kế ampli công suất cho xe hơi, cung cấp nguồn cho các loa subwoofer mạnh mẽ.
• Dự án tự chế máy phát điện mini hoặc bộ nguồn công suất cho các thiết bị công nghiệp nhẹ.
• Thử nghiệm và nghiên cứu trong phòng thí nghiệm điện tử, đặc biệt là các bài kiểm tra đáp ứng công suất và độ bền.

Hướng dẫn lắp đặt cơ bản

Quy trình lắp đặt được chia thành bốn bước chính, giúp người dùng nhanh chóng đưa mạch vào hoạt động:

• Bước 1: Gắn tụ lọc nguồn (từ 63V trở lên) vào vị trí được đánh dấu trên PCB. Không lắp sò trong bước này.

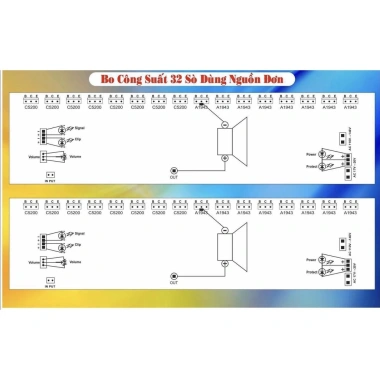

• Bước 2: Cắm dây loa và dây tín hiệu vào các đầu nối tương ứng, chú ý kết nối đúng cực (+/-).
• Bước 3: Cấp nguồn AC chính (100V‑140V) và nguồn cho relay (13V‑20V). Đầu tiên bật nguồn ở mức thấp (khoảng 5% công suất) để kiểm tra âm thanh đầu ra.
• Bước 4: Tắt nguồn, lắp các sò vào vị trí đã chuẩn bị. Đảm bảo mặt nhôm tiếp xúc tốt với bề mặt nhôm trên PCB, bôi kem tản nhiệt và lắp quạt tản nhiệt để giữ nhiệt độ ổn định.

Lưu ý bảo quản và bảo dưỡng

Để kéo dài tuổi thọ và duy trì hiệu suất của mạch công suất, người dùng nên chú ý những điểm sau:

• Kiểm tra định kỳ độ chặt của các ốc vít và đầu nối, tránh lỏng gây rò rỉ điện.
• Đảm bảo quạt tản nhiệt luôn sạch bụi, hoạt động ở tốc độ tối thiểu 1500 RPM để giảm nhiệt độ sóng điện.
• Tránh đặt mạch trong môi trường ẩm ướt hoặc có độ nhiễu điện từ cao.
• Không sử dụng tụ lọc đã có dấu hiệu phồng hoặc rò rỉ điện; thay thế bằng tụ mới có cùng hoặc cao hơn điện áp chịu đựng.
• Trong trường hợp sử dụng tụ nguồn 160V trở lên, cần điều chỉnh lại vị trí lắp trên PCB sao cho các đường dẫn điện song song để giảm mất mát.

Những lợi thế nổi bật

So với các giải pháp nguồn công suất truyền thống, mạch công suất nguồn đơn 36‑72 sò của QUỲNH DIỄN mang lại nhiều ưu điểm:

• Khả năng mở rộng linh hoạt từ 36 sò đến 72 sò chỉ bằng cách ghép thêm kênh.
• Thiết kế PCB FR4 bền bỉ, giảm nguy cơ hỏng hóc khi chịu tải lâu dài.
• Tiêu chuẩn tụ lọc cao áp, giúp duy trì điện áp đầu ra ổn định ngay cả khi tải thay đổi nhanh.
• Khả năng tương thích với các biến áp công suất 25A, 30A và 50A, phù hợp với nhiều nhu cầu nguồn khác nhau.
• Chi phí hợp lý so với hiệu năng đạt được, phù hợp cho các dự án cá nhân và thương mại vừa và nhỏ.

Với thiết kế chuẩn, vật liệu chất lượng và hướng dẫn lắp đặt chi tiết, mạch công suất nguồn đơn 36 đến 72 sò liền nguồn là lựa chọn đáng tin cậy cho mọi dự án yêu cầu nguồn công suất mạnh mẽ, ổn định và dễ bảo trì.
