Khuôn biến áp xung EE70 9+9 chân - Linh kiện điện tử Quỳnh Diễn giá ưu đãi 50.000đ

Khuôn biến áp xung EE70 Nằm (9+9 chân) là một linh kiện điện tử quan trọng, thường xuất hiện trong các mạch nguồn và thiết bị gia dụng. Với cấu tạo đơn giản nhưng hiệu suất ổn định, sản phẩm này đáp ứng nhu cầu của các kỹ thuật viên và người dùng có kiến thức cơ bản về điện tử.

Được sản xuất tại Trung Quốc và nhập khẩu bởi shop Điện Tử QUỲNH DIỎN, khuôn biến áp xung EE70 Nằm mang lại giải pháp thay thế linh hoạt cho các dự án sửa chữa hoặc nâng cấp mạch điện, đặc biệt trong các thiết bị như TV, đầu đĩa, tủ lạnh và máy điều hòa.

Giới thiệu chung

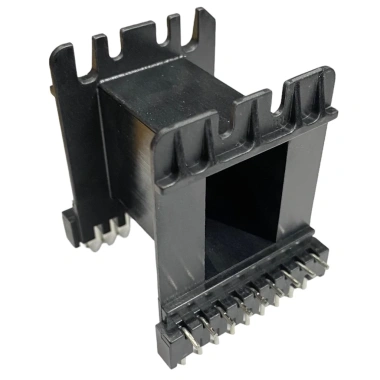

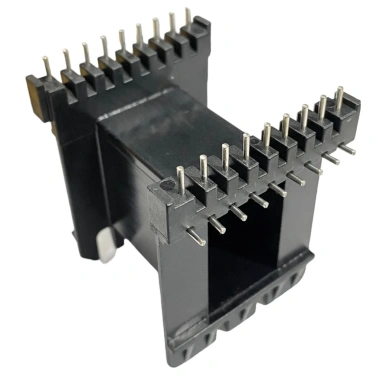

Khuôn biến áp xung EE70 Nằm có dạng vuông nằm, được làm bằng nhựa đen chịu nhiệt, giúp bảo vệ cuộn dây và lõi ferrit hoặc hợp kim pemeloid bên trong. Với tổng cộng 18 chân được sắp xếp thành hai hàng ngang, mỗi hàng 9 chân, khuôn này dễ dàng lắp đặt trên bo mạch in (PCB) thông qua các lỗ hàn tiêu chuẩn.

Sự kết hợp giữa lõi ferrit và số vòng dây ít giúp biến áp chuyển đổi xung điện áp hoặc cường độ xung một cách nhanh chóng, giảm thiểu mất mát năng lượng và tăng độ ổn định cho mạch điện. Đặc điểm này làm cho khuôn EE70 Nằm trở thành lựa chọn phổ biến trong các mạch nguồn chuyển đổi điện áp, nơi yêu cầu kích thước nhỏ gọn nhưng vẫn cần hiệu suất cao.

Thông số kỹ thuật

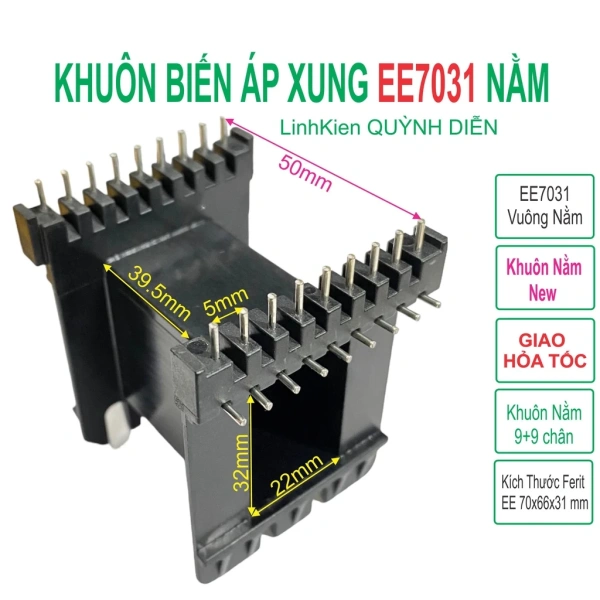

• Tên sản phẩm: Khuôn biến áp xung EE7031 (EE70) vuông nằm
• Chất liệu khuôn (bobin): Nhựa đen chịu nhiệt
• Hình dạng khuôn: Vuông nằm
• Số chân: 18 chân (2 hàng, mỗi hàng 9 chân)
• Loại lõi: Ferrit hoặc hợp kim pemeloid
• Số vòng dây: Ít vòng, tối ưu cho truyền tải xung nhanh
• Xuất xứ: Trung Quốc
• Màu sắc: Đen
• Giá bán lẻ: 61.000 VND
• Giá khuyến mãi: 50.000 VND

Ứng dụng thực tiễn

Mạch nguồn công suất thấp

Trong các mạch nguồn cung cấp cho vi mạch hoặc cảm biến, khuôn biến áp xung EE70 Nằm thường được sử dụng để giảm áp đầu vào và tạo ra xung điện áp ổn định cho các linh kiện nhạy cảm. Nhờ cấu tạo lõi ferrit và số vòng dây ít, biến áp này có khả năng đáp ứng nhanh các thay đổi tải, duy trì điện áp đầu ra ổn định và giảm thiểu nhiễu.

Mạch hạ áp và nâng áp

Đối với các thiết bị yêu cầu chuyển đổi điện áp lên hoặc xuống, như bộ chuyển đổi AC‑DC, khuôn EE70 Nằm giúp thực hiện quá trình hạ áp hoặc nâng áp một cách hiệu quả. Nhờ tính năng biến đổi xung, nó giảm thiểu tổn thất năng lượng và cải thiện hiệu suất chuyển đổi, phù hợp cho các thiết bị như đầu đĩa DVD, máy chiếu mini và bộ nguồn cho các thiết bị điện tử tiêu dùng.

Thiết bị gia dụng

Trong tủ lạnh, điều hòa, hoặc các thiết bị gia dụng khác, khuôn biến áp xung EE70 Nằm được lắp vào các mạch điều khiển để cung cấp xung điện áp cho các cảm biến, mạch bảo vệ hoặc bộ điều khiển nhiệt độ. Việc sử dụng khuôn này giúp giảm kích thước tổng thể của bo mạch, đồng thời duy trì độ tin cậy cao trong môi trường hoạt động liên tục và nhiệt độ thay đổi.

Lợi ích khi lựa chọn Khuôn biến áp xung EE70 Nằm

• Thiết kế compact, phù hợp với bo mạch có không gian hạn chế.
• Lõi ferrit hoặc pemeloid giúp giảm mất mát năng lượng trong quá trình biến đổi xung.
• Số vòng dây ít giúp tăng tốc độ phản hồi và giảm độ trễ trong mạch.
• Chất liệu nhựa đen chịu nhiệt, bảo vệ cuộn dây khỏi các yếu tố môi trường.
• Giá thành hợp lý, phù hợp cho các dự án sửa chữa hoặc sản xuất quy mô nhỏ.
• Dễ dàng lắp đặt nhờ cấu hình 18 chân theo tiêu chuẩn PCB.
• Được cung cấp bởi shop uy tín, cam kết giao đúng mô tả và hình ảnh.

Chi tiết giá cả và thông tin mua hàng

Giá bán lẻ hiện tại của khuôn biến áp xung EE70 Nằm là 61.000 VND, trong khi giá khuyến mãi đang được giảm xuống còn 50.000 VND. Sản phẩm thuộc danh mục Hàng Gia dụng & Đời sống, Khác, Chưa phân loại, phù hợp cho cả người dùng cá nhân và doanh nghiệp nhỏ.

Để đảm bảo an toàn khi sử dụng, khách hàng cần có kiến thức cơ bản về điện tử và nên tham khảo tài liệu kỹ thuật khi lắp đặt. Sản phẩm không đi kèm dịch vụ hỗ trợ kỹ thuật chi tiết, do đó người dùng nên tự kiểm tra và xác nhận các thông số trước khi lắp ráp.

Với mức giá ưu đãi và chất lượng ổn định, khuôn biến áp xung EE70 Nằm là lựa chọn đáng cân nhắc cho các dự án điện tử yêu cầu chuyển đổi xung nhanh, độ tin cậy cao và thiết kế gọn gàng.
