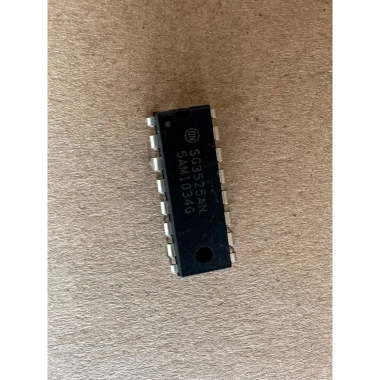

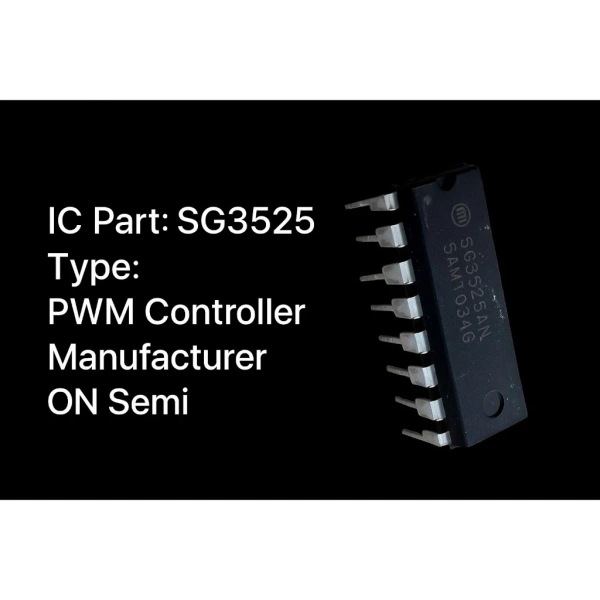

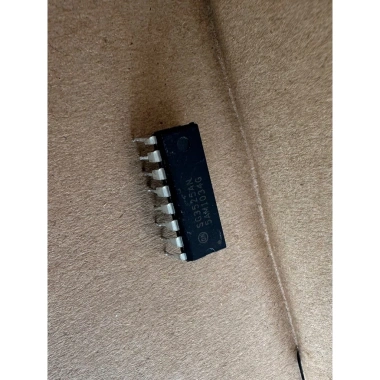

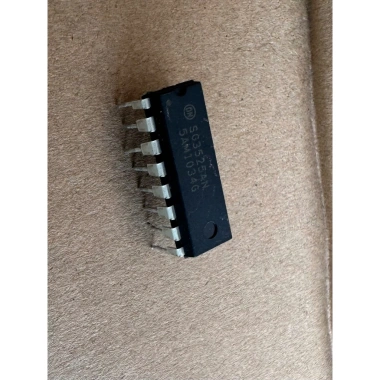

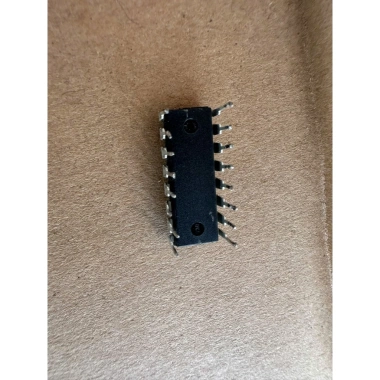

IC Tháo Máy SG3.525 KA3.525 Chính Hãng - Cam Kết Chất Lượng, Giá Ưu Đãi 16.751 VND

IC THÁO MÁY SG3525 – một giải pháp điều khiển PWM đa năng, được thiết kế dành cho các hệ thống nguồn xung, biến tần và các mạch điều chỉnh điện áp. Với chất lượng chuẩn công nghiệp và mức giá hợp lý, sản phẩm này đã trở thành lựa chọn tin cậy của nhiều kỹ sư điện tử và nhà chế tạo thiết bị điện tửXem các sản phẩm Thiết Bị Điện Tử trong nước.

Giá bán lẻ hiện tại là 20.771 VND, trong khi giá khuyến mại giảm còn 16.751 VND, giúp người mua tối ưu chi phí mà không phải đánh đổi về hiệu năng hay độ ổn định của mạch điều khiển.

Giới thiệu tổng quan về IC SG3525

IC SG3525 là bộ điều khiển PWM tích hợp đầy đủ các chức năng cần thiết cho các ứng dụng công nghiệp và tiêu dùng. Được sản xuất theo tiêu chuẩn quốc tế, IC này hỗ trợ dải điện áp đầu vào rộng từ 8 V đến 35 V (có phiên bản lên tới 40 V), cho phép linh hoạt trong việc thiết kế các bộ nguồn khác nhau. Đặc tính tần số dao động có thể điều chỉnh từ 100 Hz đến 500 kHz, cùng với độ chính xác ±2 % nhờ các linh kiện ngoại vi được lựa chọn đúng cách, giúp đạt được hiệu suất năng lượng cao và đáp ứng nhanh chóng các yêu cầu thay đổi tải.

Thông số kỹ thuật chính

Điện áp và tần số

• Điện áp cung cấp (Vcc): 8 V – 35 V (tiêu chuẩn), tối đa 40 V với một số phiên bản.
• Tần số dao động (Oscillator Frequency): 100 Hz – 500 kHz, điều chỉnh bằng điện trở và tụ điện bên ngoài.
• Độ chính xác tần số: ±2 % (phụ thuộc vào linh kiện ngoại vi).

Đầu ra PWM

• Hai kênh đầu ra PWM, hỗ trợ cấu hình push‑pull hoặc single‑ended.
• Độ phân giải PWM điều chỉnh được từ 0 % đến 49 % cho mỗi chu kỳ.
• Dòng đầu ra tối đa: ±100 mA cho mỗi kênh.

Điện áp tham chiếu và mạch khuếch đại lỗi

• Điện áp tham chiếu tích hợp: 5.1 V ±1 %.
• Dòng tiêu thụ của điện áp tham chiếu: tối đa 50 mA.
• Độ lợi mở (open‑loop gain) của bộ khuếch đại lỗi: 60 dB (điển hình).
• Băng thông: 1 MHz (điển hình).

Chức năng bảo vệ và tiêu thụ năng lượng

• Soft‑start: hỗ trợ khởi động mềm, thời gian khởi động điều chỉnh bằng tụ điện.
• Shutdown: chân điều khiển cho phép tắt hoàn toàn IC khi không cần hoạt động.
• Bảo vệ quá dòng: tích hợp cảm biến dòng, ngắt hoạt động khi dòng vượt mức cho phép.
• Dòng tĩnh (quiescent current): 10 mA (điển hình), tối đa 20 mA tùy điều kiện.

Nhiệt độ và đóng gói

• Phạm vi nhiệt độ hoạt động: 0 °C – 70 °C (thương mại), –40 °C – 125 °C (công nghiệp).
• Đóng gói tiêu chuẩn: DIP‑16, SOIC‑16 và các dạng khác tùy nhà sản xuất.

Tính năng bổ trợ

• Tích hợp mạch dao động nội bộ, cho phép cấu hình tần số qua R và C bên ngoài.
• Dead‑time control: điều chỉnh thời gian chết để tránh dẫn đồng thời trong các cấu hình push‑pull hoặc H‑bridge.
• Đồng bộ hoá (Sync): khả năng đồng bộ tần số với tín hiệu ngoại vi qua chân Sync.

Ứng dụng thực tế

IC SG3525 được áp dụng rộng rãi trong các hệ thống cần điều khiển dòng điện với độ ổn định cao và khả năng phản hồi nhanh. Dưới đây là một số ví dụ thực tế:

• Bộ nguồn xung (SMPS): Đảm bảo chuyển đổi năng lượng hiệu quả, giảm tổn thất năng lượng và giảm kích thước lọc.
• Bộ biến tần (Inverter): Kiểm soát tần số và độ rộng xung cho các thiết bị công nghiệp, máy công cụ và thiết bị điện gia dụng.
• Bộ điều chỉnh điện áp (Voltage Regulator): Duy trì điện áp ổn định cho các mạch nhạy cảm, như mạch vi xử lý và bộ truyền dữ liệu.
• H‑bridge motor driver: Cung cấp điều khiển tốc độ và hướng quay cho động cơ DC trong robot, xe tự hành và thiết bị tự động hoá.
• Thiết bị chiếu sáng LED: Điều chỉnh độ sáng một cách mượt mà, giảm nhiễu và tối ưu tiêu thụ điện năng.

Lợi thế khi lựa chọn IC SG3525 chính hãng

So với các sản phẩm không rõ nguồn gốc, IC SG3525 chính hãng mang lại những ưu điểm rõ ràng:

• Độ tin cậy cao: Các thông số điện tử được kiểm định nghiêm ngặt, giảm nguy cơ hỏng hóc trong quá trình vận hành.
• Hỗ trợ kỹ thuật: Khi gặp khó khăn trong thiết kế, người dùng có thể tham khảo datasheet chi tiết và tài liệu ứng dụng từ nhà sản xuất.
• Tương thích rộng: Đa dạng các gói đóng gói (DIP, SOIC) giúp dễ dàng lắp ráp trên bo mạch in (PCB) hiện có.
• Hiệu suất năng lượng: Nhờ chức năng soft‑start và bảo vệ quá dòng, IC giảm thiểu hao phí năng lượng và kéo dài tuổi thọ linh kiện phụ trợ.

Hướng dẫn lắp đặt cơ bản

Để đạt được hiệu suất tối ưu, việc lắp đặt IC SG3525 cần tuân thủ một số nguyên tắc cơ bản:

• Đảm bảo nguồn cung cấp Vcc ổn định trong dải cho phép, tránh quá tải điện áp.
• Sử dụng các linh kiện ngoại vi (R, C) có độ chính xác cao để thiết lập tần số dao động và thời gian dead‑time.
• Kết nối chân Shutdown khi cần tắt nguồn nhanh, đồng thời sử dụng tụ lọc ở chân nguồn để giảm nhiễu.
• Kiểm tra nhiệt độ hoạt động bằng cách gắn heat‑sink nếu môi trường làm việc vượt quá 70 °C (đối với phiên bản thương mại).
• Thực hiện kiểm tra chức năng bảo vệ quá dòng bằng cách mô phỏng tải ngắn mạch để xác nhận phản hồi tắt nguồn.

Kết luận

IC THÁO MÁY SG3525 – KA3525 là lựa chọn đáng tin cậy cho các dự án đòi hỏi điều khiển PWM chính xác, bảo vệ linh kiện và khả năng mở rộng đa dạng. Với mức giá ưu đãi, chất lượng chuẩn công nghiệp và hỗ trợ đầy đủ các tính năng như soft‑start, shutdown và dead‑time control, sản phẩm này đáp ứng tốt nhu cầu của cả người mới bắt đầu lẫn các kỹ sư có kinh nghiệm. Khi lắp đặt và cấu hình đúng cách, IC SG3525 sẽ mang lại hiệu suất cao, độ ổn định lâu dài và giúp tối ưu hóa chi phí sản xuất của mọi thiết bị điện tử.
