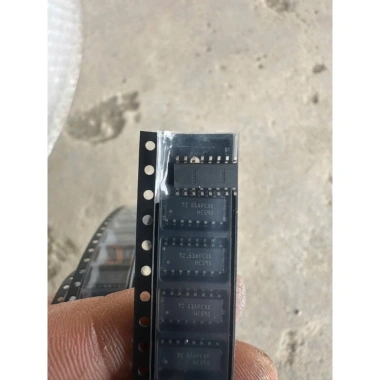

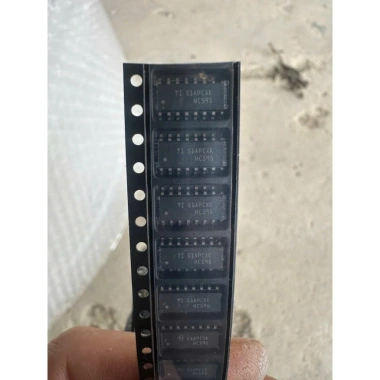

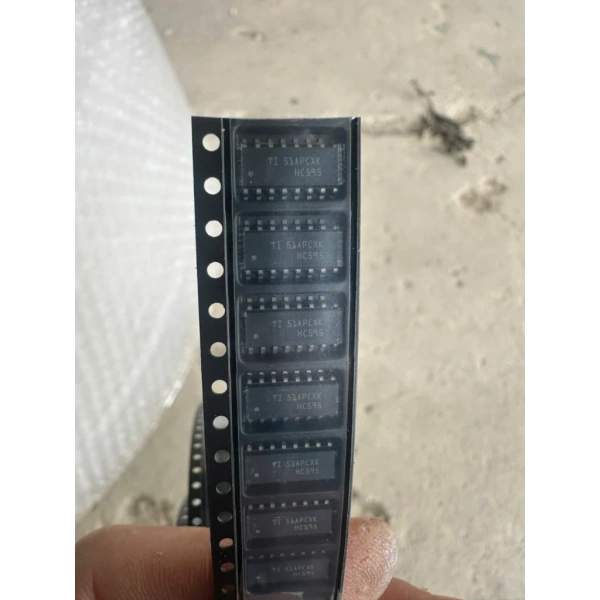

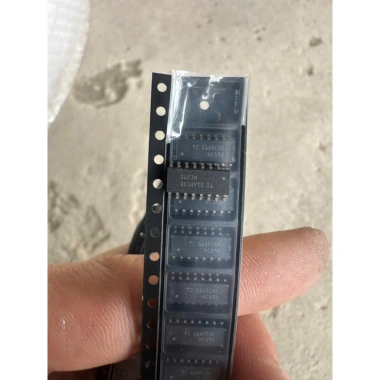

IC Dán 74HC595 SOP-16 (SMD) 4 con - IC Vàng số dịch bit, giá chỉ 18.589 VND

IC Dán 74HC595 SOP-16 (SMD) là một linh kiện điện tử đa năng, thường được sử dụng trong các dự án điều khiển số và mở rộng cổng I/O cho vi xử lý. Với khả năng chuyển đổi dữ liệu tuần tự sang song song, IC này giúp giảm số lượng chân kết nối cần thiết, tối ưu không gian bo mạch và nâng cao hiệu suất thiết kế. Sản phẩm hiện đang được bán với giá 24.166 VND, đã được giảm còn 18.589 VND, phù hợp cho cả người mới bắt đầu lẫn những nhà phát triển chuyên nghiệp.

Đây là phiên bản SOP-16 gọn gàng, thích hợp cho các bo mạch in (PCB) dạng bề mặt (SMD). Với cấu trúc gọn nhẹ, IC 74HC595 có thể được hàn nhanh chóng bằng máy hàn tự động, đồng thời giảm thiểu lỗi hàn trong quá trình lắp ráp. Sự ổn định về điện áp và tốc độ chuyển đổi dữ liệu khiến nó trở thành lựa chọn phổ biến trong các ứng dụng nhúng.

Mô tả chi tiết sản phẩm

Cấu tạo và chức năng chính

• Loại gói: SOP-16 (Surface Mount Device)
• Mã linh kiện: 74HC595D
• Chức năng: 8-bit Serial-to-Parallel Shift Register với ba trạng thái (Tri‑State)
• Điện áp hoạt động: Thường sử dụng trong khoảng 2 V‑6 V
• Tốc độ truyền dữ liệu: Đủ nhanh cho hầu hết các vi điều khiển 8‑bit và 32‑bit

Đặc điểm nổi bật

• Tiết kiệm chân I/O: Chỉ cần ba chân (Data, Clock, Latch) để điều khiển tới 8 ngõ ra song song.
• Khả năng xâu chuỗi: Nhiều IC 74HC595 có thể được nối tiếp để mở rộng lên tới hàng trăm ngõ ra.
• Đầu ra có thể điều khiển trực tiếp LED, motor nhỏ, relay và các thiết bị điện tửXem các sản phẩm Thiết Bị Điện Tử khác.
• Tri‑State output: Cho phép ngắt kết nối đầu ra khi không sử dụng, giảm nhiễu và tiết kiệm năng lượng.
• Thân thiện với các môi trường phát triển: Tương thích với Arduino, Raspberry Pi, ESP32 và các vi điều khiển khác.

Ứng dụng thực tiễn

• Màn hình LED ma trận: Sử dụng một hoặc nhiều IC 74HC595 để điều khiển hàng ngàn đèn LED chỉ với vài chân của vi điều khiển.
• Động cơ bước và driver relay: Kết hợp với các transistor hoặc MOSFET để mở rộng công suất tải.
• Thiết bị đo lường và hiển thị: Dùng để chuyển đổi dữ liệu từ cảm biến sang dạng hiển thị 7‑segment hoặc LCD.
• Hệ thống điều khiển nhà thông minh: Giúp quản lý các công tắc, đèn chiếu sáng và thiết bị IoT mà không cần tăng số chân I/O trên vi điều khiển trung tâm.
• Đồ chơi điện tử và dự án giáo dục: Thích hợp cho các khóa học lập trình nhúng và các dự án DIY tại nhà.

Lý do nên chọn 74HC595 SOP-16 cho dự án của bạn

• Giá thành hợp lý: Với mức giá ưu đãi, bạn có thể mua nhiều chip để xây dựng các hệ thống phức tạp mà không lo về chi phí.
• Độ tin cậy cao: Sản phẩm được sản xuất theo tiêu chuẩn công nghiệp, đáp ứng các tiêu chuẩn chất lượng quốc tế.
• Dễ dàng tích hợp: Thiết kế gói SOP-16 cho phép lắp đặt nhanh chóng trên các bo mạch đa lớp.
• Hỗ trợ tài liệu: Datasheet 74HC595N cung cấp đầy đủ thông số điện và sơ đồ kết nối, giúp giảm thời gian nghiên cứu và phát triển.
• Thời gian làm việc linh hoạt: Cửa hàng cung cấp dịch vụ bán hàng từ 8h00 sáng tới 18h00 tối từ thứ Hai đến thứ Bảy, và mở cửa Chủ nhật từ 8h00 sáng đến 15h00 chiều, thuận tiện cho việc mua sắm và nhận hàng.

Hướng dẫn sử dụng cơ bản

Kết nối cơ bản với vi điều khiển

• Pin 1 (Q0) –> Đầu ra đầu tiên (có thể nối LED hoặc transistor).
• Pin 9 (SER) –> Dữ liệu tuần tự (Data) từ vi điều khiển.
• Pin 11 (SRCLK) –> Đồng hồ chuyển đổi (Clock).
• Pin 12 (RCLK) –> Đồng hồ lưu (Latch) để cập nhật trạng thái đầu ra.
• Pin 16 (VCC) –> Nguồn cung cấp (2 V‑6 V).
• Pin 8 (GND) –> Đấu nối đất.

Ví dụ mã Arduino

Dưới đây là đoạn mã mẫu ngắn gọn để điều khiển một IC 74HC595 và bật tắt 8 LED theo mẫu nhị phân:

• #define dataPin 2
• #define clockPin 3
• #define latchPin 4
• byte leds = 0;
• void setup() { pinMode(dataPin, OUTPUT); pinMode(clockPin, OUTPUT); pinMode(latchPin, OUTPUT); }
• void loop() { leds = ~leds; shiftOut(dataPin, clockPin, MSBFIRST, leds); digitalWrite(latchPin, HIGH); delay(500); digitalWrite(latchPin, LOW); }

Lưu ý khi hàn và kiểm tra

• Đảm bảo bo mạch sạch sẽ và không có dư thừa bột hàn trước khi đặt IC.
• Sử dụng nhiệt độ hàn phù hợp (khoảng 250 °C) để tránh làm hỏng chân IC.
• Kiểm tra bằng máy đo đa năng (multimeter) các chân VCC và GND để chắc chắn không có ngắn mạch.
• Thử nghiệm với một LED đơn giản trước khi mở rộng sang các mạch phức tạp hơn.

Thông tin mua hàng

Sản phẩm được xếp vào danh mục Hàng Gia dụng & Đời sống, Khác, Chưa phân loại. Giá bán lẻ hiện tại là 18.589 VND sau khi giảm giá, cung cấp một giải pháp kinh tế cho các nhà phát triển muốn mở rộng cổng I/O mà không cần đầu tư vào các bộ mở rộng đắt tiền.

Với chất lượng ổn định, tính năng đa dạng và mức giá hợp lý, IC Dán 74HC595 SOP-16 là lựa chọn đáng tin cậy cho mọi dự án điện tử, từ những mẫu thử nghiệm đơn giản cho đến các hệ thống tự động hoá phức tạp.
