Đồng hồ đo điện áp & dòng DC 0‑100V 10A hiển thị kép LED xanh‑đỏ – Giá chỉ 53.350₫

Đồng hồ đo điện áp và dòng điện DC hiển thị kép 0‑100V 10A của Linh Kiện Quỳnh Diễn là công cụ không thể thiếu cho các kỹ sư điện tử, sinh viên chuyên ngành và những người đam mê DIY. Với kích thước chỉ 45 mm × 25 mm × 17 mm, thiết bị gọn nhẹ nhưng vẫn cung cấp độ chính xác cao, giúp người dùng theo dõi đồng thời hai thông số quan trọng trong mạch DC một cách nhanh chóng và an toàn.

Sản phẩm được trang bị màn hình LED hai hàng, màu xanh hiển thị điện áp và màu đỏ hiển thị dòng điện, cho phép quan sát rõ ràng ngay cả trong môi trường ánh sáng yếu. Được thiết kế với vỏ nhựa ABS chịu nhiệt và chống cháy, đồng hồ đo này đáp ứng nhu cầu sử dụng lâu dài trong các dự án nguồn điện, mạch sạc pinXem các sản phẩm Pin, robot DIY và nhiều ứng dụng công nghiệp nhỏ.

Thông số kỹ thuật chi tiết

• Điện áp đo: 0‑100 V DC
• Dòng điện đo: 0‑10 A DC
• Sai số đo: ±1 %

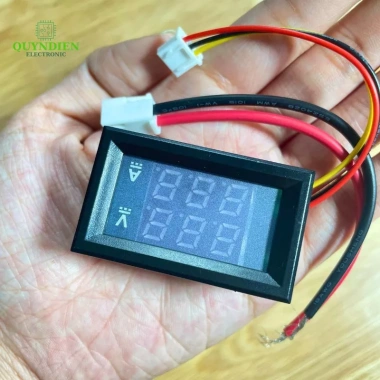

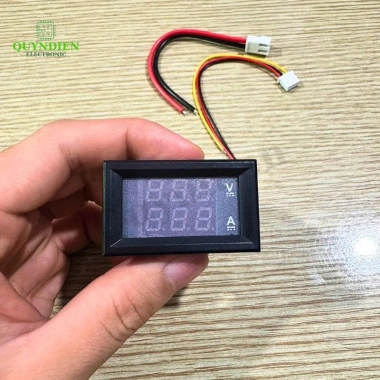

• Kích thước: 45 mm × 25 mm × 17 mm
• Trọng lượng: khoảng 20 g
• Màn hình: LED hiển thị 2 hàng (V / A)

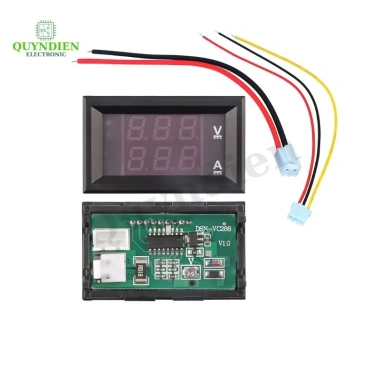

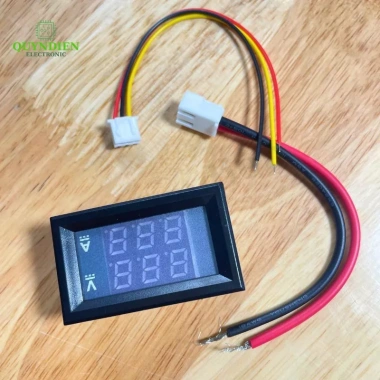

• Cáp nối: 3 dây (đỏ, đen, vàng)
• Nguồn cấp: 4 V‑30 V DC (đảm bảo không vượt quá điện áp cung cấp)

Đặc điểm nổi bật

Hiển thị kép đồng thời

Thiết bị cho phép quan sát đồng thời điện áp và dòng điện trên cùng một màn hình, giảm thiểu thời gian chuyển đổi và giảm nguy cơ nhầm lẫn khi kiểm tra mạch.

Màn hình LED sáng rõ

LED màu xanh và đỏ được tối ưu để hiển thị rõ ràng trong mọi điều kiện ánh sáng, giúp người dùng nhanh chóng nhận diện giá trị đo được mà không cần sử dụng thêm thiết bị hỗ trợ.

Thiết kế nhỏ gọn, lắp đặt linh hoạt

Với kích thước chỉ bằng một thẻ tín dụng, đồng hồ có thể được gắn trực tiếp vào bảng mạch, tủ điện mini hoặc các hộp điều khiển mà không chiếm quá nhiều không gian.

Vỏ nhựa ABS bền bỉ

Vỏ nhựa chịu nhiệt và chống cháy, phù hợp cho môi trường làm việc có nhiệt độ cao hoặc có nguy cơ ngắn mạch.

Lợi ích khi sử dụng

• Giám sát nguồn điện một cách chính xác, ngăn ngừa quá tải và bảo vệ thiết bị khỏi hư hỏng.
• Tiết kiệm chi phí bằng cách thay thế hai thiết bị đo riêng lẻ (voltmeter và ammeter).
• Dễ dàng lắp đặt và thay thế nhờ cổng cắm dây 3 màu được mã màu chuẩn (đỏ‑dương, đen‑âm, vàng‑đo tín hiệu).
• Phù hợp cho cả người mới học và người chuyên nghiệp, cung cấp thông tin nhanh chóng để điều chỉnh mạch trong quá trình thử nghiệm.
• Độ bền cao, phù hợp với môi trường công nghiệp nhẹ và các dự án DIY tại nhà.

Ứng dụng thực tế

Trong phòng thí nghiệm điện tử

Sinh viên và giảng viên có thể dùng đồng hồ đo này để kiểm tra nguồn cấp cho mạch học, đo điện áp và dòng điện khi lắp ráp mạch điện tử, giúp quá trình học tập trở nên thực tiễn và an toàn hơn.

Dự án DIY và robot

Những người tự chế robot, máy bay mô hình hay thiết bị tự động hoá thường cần giám sát nguồn DC. Đồng hồ đo cung cấp dữ liệu tức thời, giúp điều chỉnh nguồn cung cấp để tránh hư hỏng linh kiện nhạy cảm.

Hệ thống sạc pin và nguồn DC

Trong các hệ thống sạc pin lithium, nguồn DC thường phải duy trì điện áp và dòng điện ổn định. Thiết bị này cho phép người dùng theo dõi ngay lập tức khi có bất kỳ biến động nào, bảo vệ pin và tăng tuổi thọ cho thiết bị.

Máy sạc, bộ chuyển đổi và tủ điện mini

Đối với các nhà sản xuất thiết bị nhỏ, đồng hồ đo giúp kiểm tra tính ổn định của nguồn đầu ra, giảm thiểu lỗi sản phẩm trong giai đoạn kiểm tra chất lượng.

Lưu ý khi lắp đặt và sử dụng

• Đối với dòng đo lớn hơn 10 A (ví dụ 50 A hoặc 100 A) cần lắp thêm shunt phù hợp trước khi kết nối đồng hồ để tránh hỏng thiết bị.
• Đảm bảo nguồn cấp cho đồng hồ nằm trong khoảng 4 V‑30 V DC; nếu cung cấp điện áp vượt quá giới hạn, linh kiện LED có thể bị cháy.

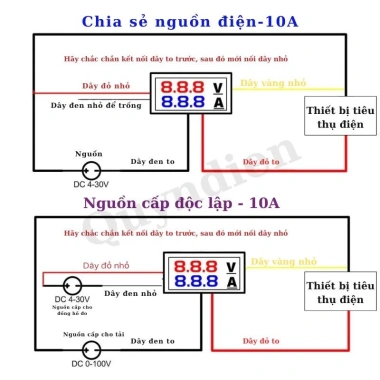

• Kết nối dây đỏ với đầu dương, dây đen với đầu âm, và dây vàng dùng cho tín hiệu đo dòng điện theo hướng quy định.
• Tránh để đồng hồ tiếp xúc trực tiếp với môi trường ẩm ướt hoặc bụi bẩn, nếu cần sử dụng ngoài trời hãy bảo vệ bằng vỏ cách điện.
• Kiểm tra lại các kết nối trước khi bật nguồn để tránh ngắn mạch và giảm thiểu sai số đo.
