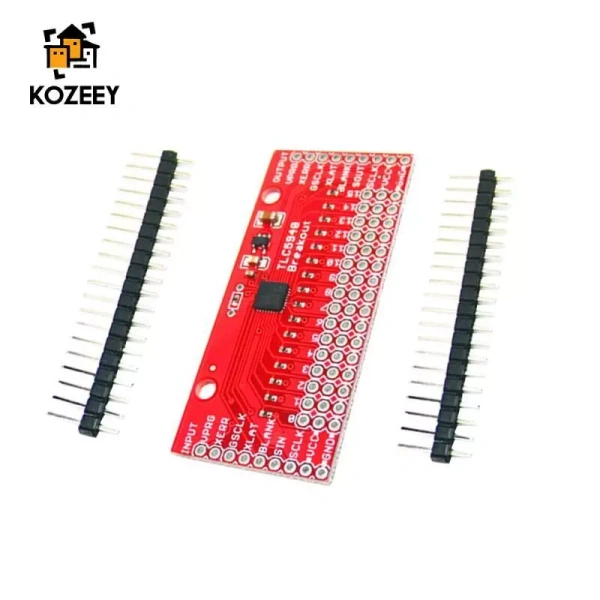

Điều khiển LED 16 kênh 12 Bit - Trình điều khiển tiên tiến, giá chỉ 173.800₫

Trình điều khiển LED đa kênh TLC5940 là giải pháp tối ưu cho những dự án yêu cầu điều khiển độ sáng chính xác và đồng thời mở rộng số lượng kênh PWM trên vi xử lý. Với khả năng điều khiển 16 kênh PWM 12 bit và hỗ trợ nối tiếp daisy‑chain, bo mạch này giúp bạn tiết kiệm không gian PCB và giảm thiểu số lượng chân GPIO cần dùng.

Giá bán hiện tại 208.560 VND, đã được giảm còn 173.800 VND, là mức giá cạnh tranh cho một bộ phụ kiện điện tử chất lượng, phù hợp cho cả người mới bắt đầu và các kỹ sư thiết kế hệ thống phức tạp.

Đặc điểm kỹ thuật chính

• Đơn vị PWM 16 kênh, độ phân giải 12 bit (0‑4095)
• Điều chỉnh giới hạn dòng điện 6 bit (0‑63)
• Giao diện nối tiếp hỗ trợ daisy‑chain, cho phép mở rộng không giới hạn số bo mạch
• Đầu cắm 0,1 inch tiêu chuẩn, bố trí 16 đầu ra phía phải, 16 đầu vào phía trái
• Kích thước bo mạch xấp xỉ 60 mm × 32 mm × 3,5 mm (2,36 inch × 1,26 inch × 0,14 inch)
• Điện trở kéo lên 2,2 k trên mỗi đầu ra, tối ưu cho việc kết nối servo
• Điện trở Iref 2,2 k thiết lập dòng điện đầu ra chuẩn 17,8 mA, có thể thay đổi bằng điện trở bổ sung

Ứng dụng thực tế

Với khả năng cung cấp 16 kênh PWM độc lập, bo mạch này đáp ứng đa dạng nhu cầu trong các dự án điện tử hiện đại. Dưới đây là một số ví dụ thực tiễn mà người dùng thường tìm kiếm trên internet:

Màn hình LED đơn màu hoặc đa màu

Trong các dự án hiển thị quảng cáo hoặc bảng thông tin, mỗi kênh PWM có thể điều khiển một LED hoặc một nhóm LED, cho phép thay đổi độ sáng một cách mượt mà và đồng thời. Độ phân giải 12 bit giúp tạo ra các hiệu ứng chuyển màu và độ sáng tinh tế.

Đèn nền hiển thị và bảng hiệu LED

Bo mạch TLC5940 giúp giảm số lượng chân cần dùng trên vi điều khiển, cho phép thiết kế mạch điều khiển đèn nền có hàng trăm đèn LED mà vẫn giữ được tính linh hoạt cao. Nhờ khả năng nối tiếp, bạn có thể mở rộng hệ thống lên nhiều bo mạch mà không phải thay đổi phần cứng chính.

Điều khiển servo cho robot và máy móc

Đầu ra kèm điện trở kéo 2,2 k được thiết kế đặc biệt để phù hợp với các servo tiêu chuẩn. Bạn có thể sử dụng các kênh PWM để điều khiển góc quay và tốc độ của servo trong các robot di động, cánh tay cơ khí hoặc hệ thống tự động hoá.

Hệ thống chiếu sáng nghệ thuật và sân khấu

Với khả năng lập trình chu kỳ PWM chi tiết, bo mạch này thích hợp cho việc tạo ra các hiệu ứng ánh sáng đồng bộ, nhịp điệu theo âm nhạc hoặc chuyển đổi màu sắc trong các buổi biểu diễn nghệ thuật.

Lắp đặt và cấu hình

Quá trình lắp đặt bo mạch TLC5940 rất đơn giản nhờ các đầu cắm tiêu chuẩn 0,1 inch. Dưới đây là các bước cơ bản:

• Bước 1: Đặt bo mạch lên bề mặt PCB, căn chỉnh các lỗ hở và hàn các chân đầu vào và đầu ra.
• Bước 2: Kết nối nguồn điện VCC và GND vào các rail dọc trên bo mạch, chú ý polarity đúng.
• Bước 3: Nối các chân dữ liệu (SIN, SCLK, BLANK, XLAT) từ vi điều khiển tới các đầu vào bên trái của bo mạch.
• Bước 4: Nếu cần mở rộng, kết nối đầu ra daisy‑chain (SOUT) của bo mạch hiện tại vào đầu vào SIN của bo mạch kế tiếp.
• Bước 5: Cài đặt giá trị Iref bằng cách thay đổi điện trở Iref nếu muốn dòng điện đầu ra lớn hơn 17,8 mA, dựa trên công thức được ghi trên sơ đồ.
• Bước 6: Lập trình vi điều khiển sử dụng thư viện hỗ trợ TLC5940 (có sẵn trên Arduino, ESP32, STM32) để gửi dữ liệu PWM 12 bit tới các kênh.

Lợi ích khi chọn sản phẩm này

• Tiết kiệm chân GPIO: Giảm tối đa số lượng chân cần dùng cho PWM, tăng khả năng tích hợp các chức năng khác trên vi điều khiển.
• Độ phân giải cao: 12 bit cho phép tạo ra các mức độ sáng mịn màng, phù hợp cho các dự án yêu cầu chất lượng hình ảnh hoặc ánh sáng tốt.
• Khả năng mở rộng linh hoạt: Nối tiếp không giới hạn số bo mạch, thích hợp cho các dự án quy mô lớn.
• Thiết kế chuẩn công nghiệp: Đầu cắm 0,1 inch, điện trở kéo và Iref tích hợp, giảm thiểu công việc hàn và lắp đặt.
• Giá thành hợp lý: Giá giảm đặc biệt so với thị trường, phù hợp cho cả các dự án cá nhân lẫn thương mại.

Chi tiết gói hàng

Trong mỗi gói hàng bạn sẽ nhận được:

• 1 mảnh bo mạch trình điều khiển LED TLC5940 16 kênh
• Hướng dẫn sử dụng sơ đồ mạch và các công thức tính toán dòng điện
• Đĩa CD/USB chứa thư viện phần mềm mẫu cho Arduino, ESP32 và STM32 (nếu có)

Khả năng tương thích

Bo mạch TLC5940 tương thích rộng rãi với các nền tảng vi điều khiển phổ biến hiện nay, bao gồm:

• Arduino Uno, Mega, Nano
• ESP32, ESP8266
• STM32 series (F0, F1, F4)
• Raspberry Pi (qua giao tiếp SPI)
• Vi điều khiển PIC và AVR

Tại sao người dùng thường tìm kiếm “controller LED 16 kênh 12 bit”?

Người dùng tìm kiếm sản phẩm này thường có nhu cầu mở rộng số lượng kênh PWM để điều khiển nhiều LED, servo hoặc các thiết bị cần độ chính xác cao. Họ mong muốn một giải pháp có độ phân giải tốt, có thể nối tiếp và dễ dàng tích hợp vào mạch hiện có. Các từ khóa liên quan thường bao gồm “TLC5940”, “controller LED 16 channel”, “PWM 12 bit”, “daisy chain LED driver”, “servo driver board”. Đưa những từ khóa này vào nội dung mô tả giúp tăng khả năng xuất hiện trên các công cụ tìm kiếm.

Kết luận

Đột phá trình điều khiển LED 16 kênh với giao diện nối tiếp 12 bit là một công cụ mạnh mẽ cho mọi nhà sáng tạo điện tử. Từ các dự án chiếu sáng nghệ thuật, bảng quảng cáo LED, tới robot điều khiển servo, bo mạch này cung cấp độ linh hoạt và độ chính xác cần thiết, đồng thời giúp tối ưu hoá thiết kế mạch và giảm thiểu chi phí.
