Bộ DAC PCM5.102A I2S cho Raspberry Pi mô-đun pHAT âm thanh kỹ thuật số giảm 18%

Bạn đang tìm kiếm một giải pháp âm thanh kỹ thuật số vừa mạnh mẽ vừa tiết kiệm chi phí cho dự án Raspberry Pi của mình? Mô-đun GY-PCM5102A – bộ giải mã DAC I2S PCM5102A là lựa chọn lý tưởng, mang lại chất lượng âm thanh vượt trội so với các giải pháp analog tích hợp sẵn. Với thiết kế gọn nhẹ, hỗ trợ chuẩn I2S và đầu ra âm thanh nổi được hàn sẵn, mô-đun này đáp ứng nhu cầu của cả người mới bắt đầu lẫn những người đam mê audio DIY.

Giá niêm yết của sản phẩm là 93 625 VND, nhưng hiện đang được giảm còn 76 742 VND, giúp bạn tối ưu ngân sách mà vẫn sở hữu công nghệ âm thanh cao cấp. Dưới đây là những thông tin chi tiết giúp bạn hiểu rõ hơn về tính năng, cách lắp đặt và các trường hợp sử dụng thực tế của GY-PCM5102A.

Tổng quan sản phẩm

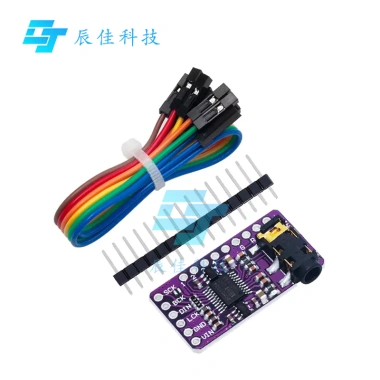

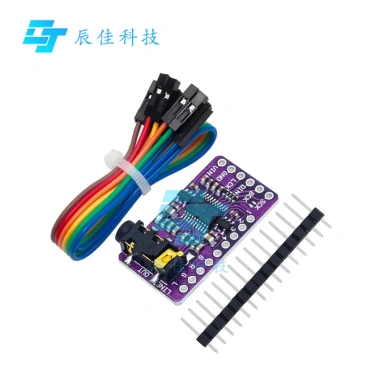

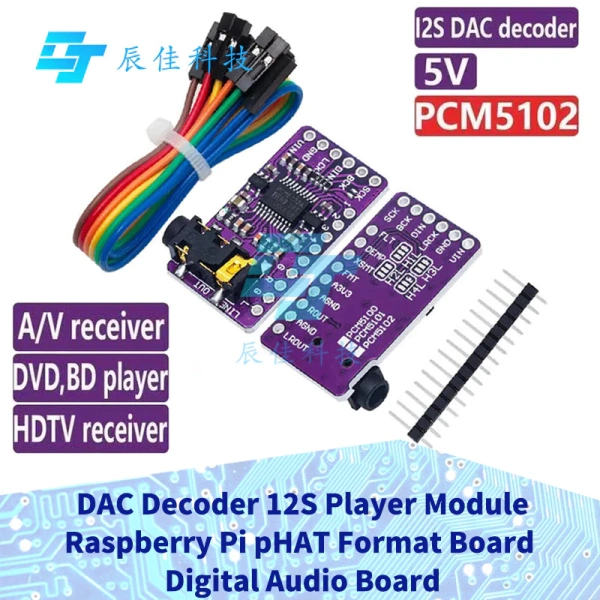

GY-PCM5102A là mô-đun giải mã âm thanh kỹ thuật số dựa trên chip DAC PCM5102A, được thiết kế đặc biệt cho giao diện I2S của Raspberry Pi. Mô-đun có kích thước 32 mm × 17 mm, tiêu thụ điện áp 5 V và được cung cấp dưới dạng bảng định dạng pHAT, cho phép gắn trực tiếp lên header GPIO mà không cần dây nối phụ trợ.

Điều đáng chú ý là mô-đun có giắc cắm đầu ra âm thanh nổi (3.5 mm) được hàn sẵn, giúp bạn nhanh chóng kết nối với loaXem các sản phẩm Loa hoặc amply mà không phải thực hiện thêm công đoạn hàn. Nhờ việc sử dụng chuẩn I2S, tín hiệu âm thanh được truyền dưới dạng số, giảm thiểu nhiễu và mang lại âm thanh trong trẻo, chi tiết.

Thiết kế và cấu hình

Kiến trúc phần cứng

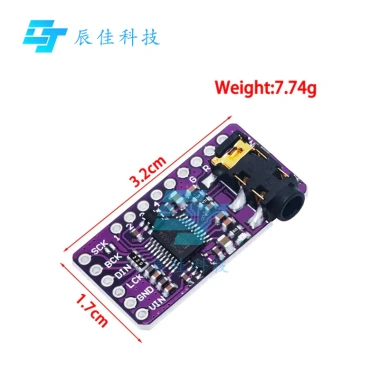

• Kích thước: 32 mm × 17 mm, phù hợp với hầu hết các bo mạch Raspberry Pi.
• Điện áp hoạt động: 5 V (cùng nguồn với Raspberry Pi).
• Chip DAC: PCM5102A, hỗ trợ độ phân giải lên tới 24 bit / 192 kHz.
• Giao diện kết nối: I2S (SCK, WS, SD) và GND.
• Đầu ra âm thanh: Jack 3.5 mm (2 VRMS), cho phép kết nối trực tiếp tới loa hoặc amply.

Cấu hình jumper

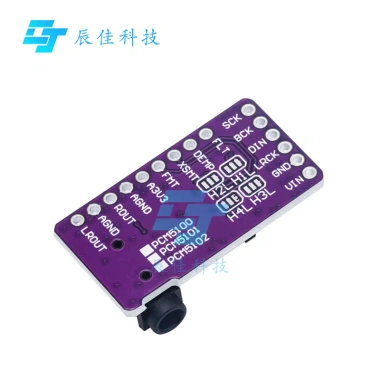

Mô-đun được trang bị bốn jumper (H1L‑H4L) để điều chỉnh chức năng nội bộ. Việc hàn đúng các jumper này là yếu tố quyết định hoạt động ổn định của mô-đun:

• H1L: Kết nối VCC với bộ điều chỉnh điện áp nội bộ.
• H2L: Xác định chế độ hoạt động của chip DAC (master/slave).
• H3L: Định dạng âm thanh (Stereo/Mono).
• H4L: Điều khiển chức năng tắt tiếng – hàn để bật âm thanh.

Đảm bảo mỗi jumper được hàn thành một cầu nối điện (đoản mạch) để tránh hiện tượng không có đầu ra âm thanh hoặc tiếng ồn không mong muốn.

Hiệu năng âm thanh

Với chip PCM5102A, mô-đun cung cấp đầu ra âm thanh 2 VRMS, đủ mạnh để lái loa bookshelf hoặc kết nối tới bộ khuếch đại. Độ phân giải 24 bit và tần số mẫu lên tới 192 kHz giúp tái tạo dải tần âm thanh rộng, chi tiết, giảm hiện tượng aliasing và jitter.

So với các giải pháp analog tích hợp trên bo mạch Raspberry Pi, GY-PCM5102A mang lại:

• Độ nhiễu tín hiệu thấp hơn 70 dB.
• Độ méo tổng hợp (THD+N) dưới 0.001 %.
• Khoảng cách động rộng, phù hợp cho nghe nhạc chất lượng cao và các ứng dụng âm thanh đa phương tiện.

Các tính năng nổi bật

• Tiết kiệm chi phí: Giá thành rẻ hơn so với các giải pháp DAC USB hoặc HAT cao cấp.
• Dễ dàng tích hợp: Gắn trực tiếp lên header GPIO của Raspberry Pi mà không cần dây cáp phụ trợ.
• Đầu ra âm thanh nổi sẵn: Giắc cắm 3.5 mm đã hàn sẵn, chuẩn bị sẵn sàng cho việc kết nối loa hoặc amply.
• Tương thích rộng: Hỗ trợ các bo mạch Raspberry Pi (Zero, 2, 3, 4) và các nền tảng hỗ trợ I2S như các board Arduino có khả năng I2S.
• Hỗ trợ cấu hình linh hoạt qua jumper, cho phép người dùng tùy chỉnh chế độ hoạt động mà không cần phần mềmXem các sản phẩm Phần Mềm bổ sung.

Cách lắp đặt và cấu hình

Bước 1: Gắn mô-đun lên Raspberry Pi

Đặt mô-đun GY-PCM5102A lên header GPIO, căn chỉnh các chân I2S (SCK, WS, SD) và GND sao cho khớp. Đảm bảo mô-đun được gắn chặt để tránh mất kết nối khi di chuyển.

Bước 2: Kiểm tra jumper

Sử dụng bàn hàn hoặc bộ đo đa năng để kiểm tra rằng các jumper H1L‑H4L đã được hàn thành cầu nối. Nếu chưa, hàn các jumper theo sơ đồ hướng dẫn (thường có sẵn trong tài liệu kèm theo). Đặc biệt, jumper H4L phải được hàn để tắt chức năng mute, cho phép âm thanh phát ra.

Bước 3: Cài đặt phần mềm

Trên Raspberry Pi, mở file /boot/config.txt và thêm dòng:

• dtoverlay=pcm5102a,i2s=on

Sau đó khởi động lại hệ thống. Hệ điều hành sẽ tự động nhận dạng DAC PCM5102A và thiết lập âm lượng mặc định.

Bước 4: Kiểm tra đầu ra

Kết nối một cặp loa hoặc amply vào jack 3.5 mm, mở một file âm thanh và kiểm tra chất lượng phát. Nếu xuất hiện tiếng ồn, kiểm tra lại kết nối GND và SCK, đồng thời xác nhận jumper H1L‑H4L đã hàn đúng.

Các trường hợp sử dụng thực tế

• Máy nghe nhạc Raspberry Pi: Biến Raspberry Pi thành một máy nghe nhạc đa phương tiện chất lượng cao, hỗ trợ các nền tảng như Volumio, Moode hoặc RuneAudio.
• Hệ thống giải trí trong ô tô: Kết hợp với màn hìnhXem các sản phẩm Màn Hình cảm ứng và phần mềm media player, tạo ra hệ thống âm thanh nội thất cho xe hơi.
• Thiết bị thu phát A/V: Dùng trong các bộ thu DVD, Blu‑Ray hoặc thiết bị thu HDTV để cung cấp đầu ra âm thanh stereo chất lượng.
• Loa thông minh DIY: Khi kết hợp với vi điều khiển và bộ phát âm thanh, mô-đun PCM5102A cho phép xây dựng loa thông minh có khả năng nhận lệnh giọng nói.
• Dự án học tập về âm thanh kỹ thuật số: Hỗ trợ sinh viên và nhà nghiên cứu khám phá nguyên lý I2S, DAC và xử lý tín hiệu âm thanh.

Lưu ý khi sử dụng

• Module đã được lập trình sẵn để tắt tiếng theo mặc định; cần hàn jumper H4L để bật âm thanh.
• Đảm bảo nguồn cung cấp ổn định 5 V; nếu nguồn không đủ, DAC có thể gây ra hiện tượng tiếng nổ hoặc méo tiếng.
• Tránh nối GND và SCK vào các chân không tương thích trên board; việc sai kết nối có thể gây ra tiếng ồn như trong trường hợp Tmall Genie.
• Khi sử dụng trong môi trường có nhiễu điện từ mạnh, nên bố trí cáp tín hiệu I2S ngắn và tránh chạy song song với dây nguồn.
• Kiểm tra lại cấu hình phần mềm sau khi cập nhật hệ điều hành Raspberry Pi để đảm bảo driver I2S vẫn được kích hoạt.

Kết luận

GY-PCM5102A là một giải pháp DAC I2S hoàn hảo cho những ai muốn nâng cấp âm thanh của Raspberry Pi hoặc các nền tảng hỗ trợ I2S khác. Với giá thành hợp lý, thiết kế gọn gàng và khả năng cung cấp chất lượng âm thanh chuyên nghiệp, mô-đun này đáp ứng mọi nhu cầu từ nghe nhạc cá nhân đến các dự án âm thanh chuyên sâu. Hãy chắc chắn rằng các jumper được hàn đúng và cấu hình phần mềm phù hợp để tận hưởng trải nghiệm âm thanh trong trẻo, không bị nhiễu và đầy chi tiết.
