5 IC TL431 CJ431 SOP SOT-23 Dán SMD - Điều chỉnh điện áp, giá ưu đãi 13.545₫

IC Dán TL431 CJ431 dạng SOT-23 là một giải pháp linh hoạt cho các dự án điện tử cần nguồn tham chiếu ổn định và khả năng điều chỉnh điện áp chính xác. Với cấu trúc bọc SMD, sản phẩm này dễ dàng gắn trên bo mạch in (PCB) và phù hợp cho cả những thiết kế nhạy cảm về độ chính xác như nguồn cung cấp, bộ đo điện tử hay mạch khuếch đại.

Với mức giá 17.202 VND và giá khuyến mãi 13.545 VND, TL431 CJ431 mang lại giá trị cao cho những người đam mê làm mạch, sinh viên kỹ thuật và các doanh nghiệp sản xuất thiết bị điện tửXem các sản phẩm Thiết Bị Điện Tử. Sản phẩm được phân loại trong danh mục “Hàng Gia dụng & Đời sống, Khác, Chưa phân loại”, cho thấy tính đa dụng trong nhiều lĩnh vực khác nhau.

Đặc điểm kỹ thuật nổi bật

Tham chiếu điện áp có thể lập trình

• Điện áp tham chiếu tiêu chuẩn 2.5 V, có thể điều chỉnh lên tới 36 V bằng cách thay đổi hai điện trở bên ngoài.
• Độ sai số điện áp tham chiếu ±0,4 % (theo tiêu chuẩn TL431B) ở nhiệt độ 25 °C, đáp ứng yêu cầu chính xác trong các mạch đo lường.

Khả năng dòng chảy rộng

• Dòng chảy tối thiểu 1 mA, tối đa 100 mA, cho phép sử dụng trong các mạch nguồn công suất thấp và trung bình.
• Độ trở kháng động thấp 0,22  (điều kiện tiêu chuẩn), giúp giảm nhiễu và cải thiện ổn định đầu ra.

Độ ổn định nhiệt độ cao

• Hệ số nhiệt độ toàn dải khoảng 50 ppm/°C, giảm thiểu sai lệch điện áp khi môi trường thay đổi.
• Thiết kế chịu được dải nhiệt độ hoạt động rộng, phù hợp cho các ứng dụng công nghiệp và ngoài trời.

Độ ồn đầu ra thấp

• Thiết kế nội bộ tối ưu giảm thiểu nhiễu, đáp ứng các tiêu chuẩn về độ ồn trong mạch analog.
• Lý tưởng cho các mạch khuếch đại op-amp và bộ lọc tín hiệu yêu cầu nền tảng điện áp sạch.

Ứng dụng thực tiễn

Nguồn cung cấp cho vi điều khiển

Trong các dự án vi điều khiển, việc duy trì điện áp ổn định cho các chân nguồn là yếu tố quyết định độ tin cậy. TL431 có thể được cấu hình để cung cấp một nguồn tham chiếu ổn định cho các bộ chuyển đổi DC‑DC, giúp giảm thiểu hiện tượng giật dòng và bảo vệ vi mạch.

Thiết bị đo lường điện tử

Nhờ độ chính xác ±0,4 % và độ ổn định nhiệt độ tốt, TL431 thường được dùng làm mạch tham chiếu cho đồng hồ vạn năng, ampe kế và các thiết bị đo điện áp. Khi kết hợp với các mạch ADC, nó cung cấp điểm chuẩn giúp nâng cao độ phân giải và độ tin cậy của kết quả đo.

Mạch điều chỉnh công suất

Trong các bộ nguồn chuyển đổi công suất, TL431 hoạt động như một shunt regulator, cho phép kiểm soát dòng chảy và điện áp đầu ra một cách linh hoạt. Nhờ khả năng sink current từ 1 mA đến 100 mA, nó có thể đáp ứng nhanh các biến động tải, giảm thiểu hiện tượng quá tải.

Mạch khuếch đại và op‑amp

Đối với các mạch khuếch đại, việc có một nguồn tham chiếu ổn định là cần thiết để duy trì độ lợi và giảm nhiễu. TL431 cung cấp một mức tham chiếu cố định, giúp thiết kế các mạch khuếch đại chính xác mà không cần phụ thuộc vào các linh kiện zener truyền thống.

Lý do nên chọn TL431 CJ431 SOT‑23

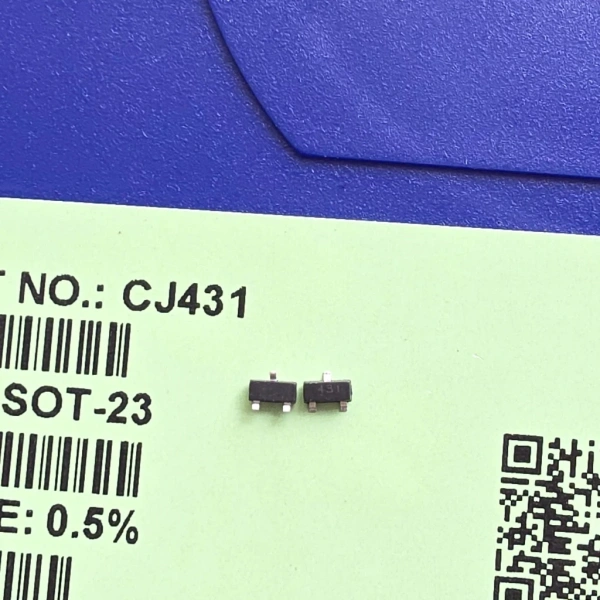

• Kích thước gọn nhẹ: Gói SOT‑23 chỉ 2,9 mm × 1,3 mm, thích hợp cho bo mạch có không gian hạn chế.
• Độ tin cậy cao: Sản phẩm được kiểm định chất lượng, phù hợp cho cả sản xuất hàng loạt và các dự án DIY.
• Giá thành hợp lý: So với các giải pháp tham chiếu zener truyền thống, TL431 mang lại hiệu suất tốt hơn với chi phí thấp hơn.
• Dễ dàng thiết kế: Các công thức tính điện áp đầu ra chỉ dựa trên hai điện trở, giúp nhanh chóng thiết kế và tinh chỉnh mạch.
• Thân thiện với môi trường: Không sử dụng các hợp chất độc hại, phù hợp với các tiêu chuẩn môi trường trong sản xuất điện tử.

Hướng dẫn sử dụng cơ bản

Để cấu hình TL431 cho một điện áp tham chiếu mong muốn, bạn chỉ cần kết nối điện trở R1 và R2 theo công thức Vout = Vref × (1 + R2 / R1). Ví dụ, để có 5 V đầu ra, đặt R1 = 2 k và R2 = 3 k sẽ cho kết quả gần 5 V với độ sai số tối thiểu.

Khi lắp đặt, chú ý rằng chân Anode (A) và Cathode (K) phải được nối đúng theo sơ đồ. Đảm bảo rằng dòng điện tối thiểu (1 mA) luôn được duy trì để TL431 hoạt động ổn định. Nếu cần giảm thiểu tiếng ồn, hãy sử dụng tụ lọc ở đầu vào và đầu ra.

Thông tin mua hàng

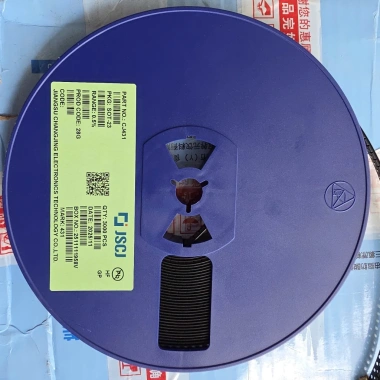

Đây là gói 5 chiếc TL431 CJ431 SOT‑23, mỗi chiếc được đóng gói riêng biệt để bảo vệ khỏi tĩnh điện và hư hỏng trong quá trình vận chuyển. Sản phẩm đã được kiểm tra chất lượng, phù hợp cho việc dán trực tiếp trên bo mạch thông qua kỹ thuật SMD.

Với mức giá ưu đãi 13.545 VND cho mỗi gói, TL431 CJ431 là lựa chọn lý tưởng cho cả những người mới bắt đầu lắp ráp mạch và các kỹ sư chuyên nghiệp cần nguồn tham chiếu ổn định trong các thiết kế cao cấp.
