Trải nghiệm thực tế sử dụng đồng hồ đo LCR XJW01 trong phòng thí nghiệm điện tử

Trong môi trường phòng thí nghiệm điện tử, việc đo lường các thành phần thụ động như cuộn cảm, tụ điện và điện trở không chỉ yêu cầu độ chính xác cao mà còn đòi hỏi quy trình làm việc nhanh gọn, ổn định. Đồng hồ đo LCR XJW01, với khả năng đo ba thông số cơ bản và sai số chỉ 0.3%, đã trở thành một công cụ đáng chú ý đối với các kỹ sư và nhà nghiên cứu. Bài viết sẽ đưa ra góc nhìn thực tiễn về cách sử dụng thiết bị này, từ khâu chuẩn bị, thực hiện đo đến việc xử lý và đánh giá kết quả.

Đặc điểm kỹ thuật nổi bật của đồng hồ đo LCR XJW01

Trước khi đi vào trải nghiệm thực tế, việc nắm rõ các thông số kỹ thuật của thiết bị là cần thiết. LCR XJW01 được thiết kế để đo:

• Cuộn cảm (inductance) trong khoảng từ vài nano‑henry đến hàng trăm henry.
• Tụ điện (capacitance) từ vài picofarad đến hàng microfarad.
• Điện trở (resistance) từ vài ohm đến hàng mega‑ohm.

Độ chính xác được công bố là sai số 0.3% kèm theo một phần bù cố định, cho phép người dùng tin tưởng vào các giá trị đo được trong hầu hết các ứng dụng thí nghiệm. Ngoài ra, thiết bị còn hỗ trợ các chế độ đo tần số đa dạng, từ 20 Hz đến 100 kHz, giúp người dùng linh hoạt lựa chọn tần số phù hợp với mẫu đo.

Giao diện người dùng và cách bố trí nút bấm

Giao diện LCD của XJW01 được bố trí ba dòng hiển thị, cung cấp thông tin về loại đo, giá trị đo và trạng thái kết nối. Các nút bấm được thiết kế theo dạng vòng tròn, giúp thao tác mà không cần rời mắt khỏi màn hình. Một nút Mode cho phép chuyển đổi nhanh giữa các chế độ đo L, C và R, trong khi nút Range tự động hoặc thủ công cho phép điều chỉnh dải đo phù hợp với mẫu.

Khả năng kết nối và lưu trữ dữ liệu

Thiết bị tích hợp cổng USB và giao thức UART, cho phép xuất dữ liệu đo sang máy tính hoặc máy tính bảng để phân tích sâu hơn. Việc lưu trữ dữ liệu theo định dạng CSV giúp người dùng dễ dàng nhập vào phần mềm xử lý dữ liệu như Excel hay MATLAB, tạo điều kiện cho việc so sánh, thống kê và vẽ đồ thị.

Chuẩn bị phòng thí nghiệm trước khi thực hiện đo

Đối với mỗi lần đo, việc chuẩn bị môi trường và thiết bị đo là một bước không thể bỏ qua. Các yếu tố cần lưu ý bao gồm:

Kiểm tra nguồn điện và điều kiện môi trường

Đồng hồ đo LCR XJW01 hoạt động tốt trong dải nhiệt độ từ 0 °C đến 40 °C và độ ẩm tương đối không vượt quá 80 %. Trước khi bật thiết bị, kiểm tra nguồn cấp điện (thường là 5 V DC qua cổng USB) để tránh hiện tượng sụt áp gây ảnh hưởng đến độ ổn định của phép đo.

Thực hiện hiệu chuẩn (calibration) định kỳ

Mặc dù XJW01 được thiết kế với độ ổn định cao, nhưng việc thực hiện hiệu chuẩn lại giúp duy trì sai số trong mức cho phép. Thông thường, một phòng thí nghiệm sẽ sử dụng các chuẩn đo lường chuẩn quốc tế (ví dụ: chuẩn điện trở 1 % hoặc chuẩn tụ 0.1 %) để kiểm tra lại độ chính xác của thiết bị mỗi 3‑6 tháng.

Chuẩn bị mẫu đo và phụ kiện đo

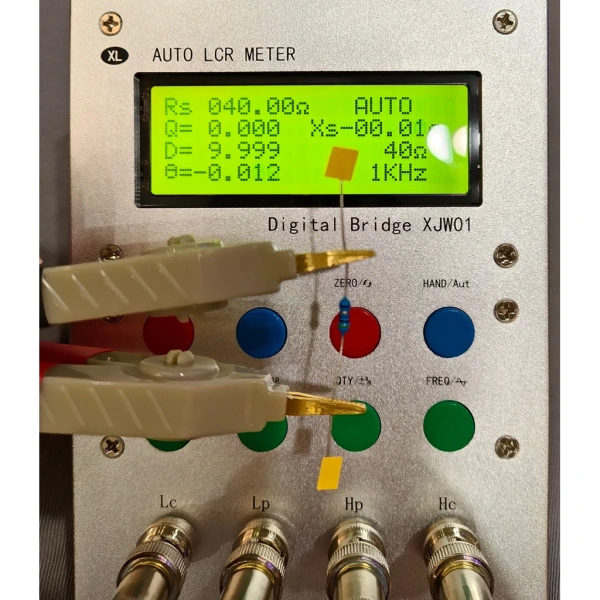

Đối với cuộn cảm, việc sử dụng kẹp đo (test leads) ngắn và chất lượng cao giúp giảm thiểu độ cản và nhiễu. Đối với tụ điện, nên lựa chọn kẹp đo có độ cách điện tốt để tránh rò rỉ điện. Khi đo điện trở, cần chú ý tới việc loại bỏ các thành phần nhiệt độ cao có thể gây ra sai số nhiệt động.

Quy trình đo thực tế trong phòng thí nghiệm

Quá trình đo LCR bằng XJW01 có thể chia thành các bước cơ bản sau:

Bước 1: Kết nối mẫu và thiết lập chế độ đo

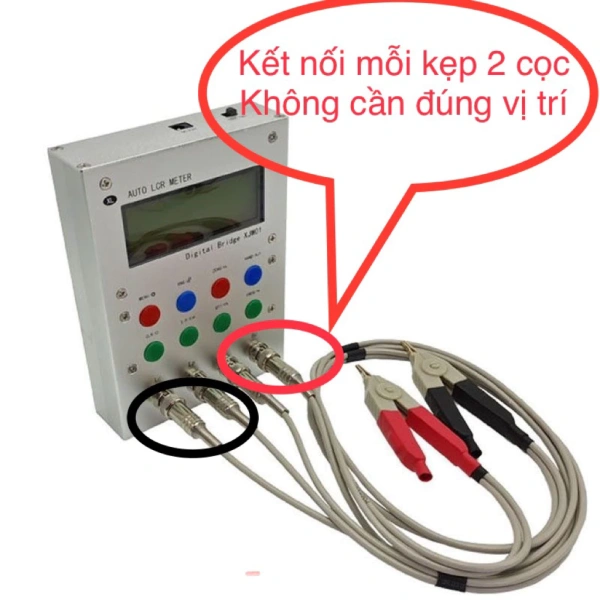

Đầu tiên, người dùng cắm các đầu cắm (test leads) vào cổng đo của XJW01, sau đó gắn đầu còn lại vào mẫu. Đối với cuộn cảm, nên đặt mẫu trên bề mặt không dẫn điện để tránh ảnh hưởng từ các vật thể lân cận. Tiếp theo, nhấn nút Mode để chọn chế độ đo Inductance, Capacitance hoặc Resistance tùy thuộc vào thành phần đang đo.

Bước 2: Chọn dải đo và tần số phù hợp

Trong hầu hết các trường hợp, chế độ Auto Range của XJW01 sẽ tự động xác định dải đo tối ưu. Tuy nhiên, khi đo các thành phần có giá trị gần biên giới dải đo, việc chuyển sang Manual Range và chọn dải phù hợp sẽ giúp giảm sai số. Tần số đo cũng là yếu tố quan trọng; ví dụ, đo cuộn cảm ở tần số thấp (20 Hz) có thể làm nổi bật các đặc tính cảm ứng, trong khi tần số cao (100 kHz) sẽ phản ánh phản kháng xoay chiều.

Bước 3: Đọc và ghi lại kết quả

Khi thiết bị ổn định, giá trị đo sẽ hiện ra trên màn hình LCD. Đối với các phép đo yêu cầu độ chính xác cao, người dùng nên thực hiện ít nhất ba lần đo lặp lại và tính trung bình, nhằm giảm ảnh hưởng của nhiễu ngẫu nhiên. Kết quả có thể được lưu trữ trực tiếp trên thiết bị (nếu có bộ nhớ nội bộ) hoặc xuất qua cổng USB để lưu trữ trên máy tính.

Bước 4: Kiểm tra lại kết quả bằng chuẩn tham chiếu

Sau khi ghi lại dữ liệu, việc so sánh với các giá trị chuẩn (nếu có) là bước cuối cùng để xác nhận tính chính xác của phép đo. Khi có sự chênh lệch vượt quá sai số cho phép (0.3%), cần xem xét lại các yếu tố như độ bám dính của test leads, độ ổn định nguồn điện hoặc thực hiện lại hiệu chuẩn thiết bị.

Ứng dụng thực tiễn của LCR XJW01 trong các dự án thí nghiệm

Một trong những lợi thế lớn của XJW01 là khả năng thích ứng với nhiều loại thí nghiệm khác nhau. Dưới đây là một số ví dụ thực tế mà thiết bị đã được sử dụng trong môi trường phòng thí nghiệm điện tử.

Đo lường cuộn cảm trong mạch lọc (filter) thông qua tần số đa dạng

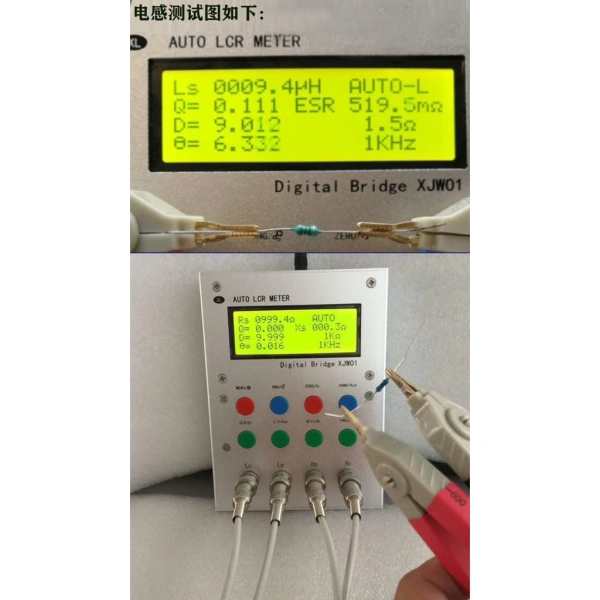

Trong việc thiết kế mạch lọc thông thấp, việc xác định chính xác giá trị cuộn cảm là yếu tố quyết định. Bằng cách thay đổi tần số đo từ 20 Hz đến 100 kHz, người dùng có thể quan sát sự thay đổi của cảm kháng (X_L) và từ đó tính toán hệ số Q (quality factor) của cuộn cảm. Những thông tin này giúp tối ưu hoá thiết kế, giảm thiểu mất mát năng lượng và cải thiện độ ổn định của mạch.

Kiểm tra tụ điện trong mạch nguồn (power supply) để phát hiện lỗi

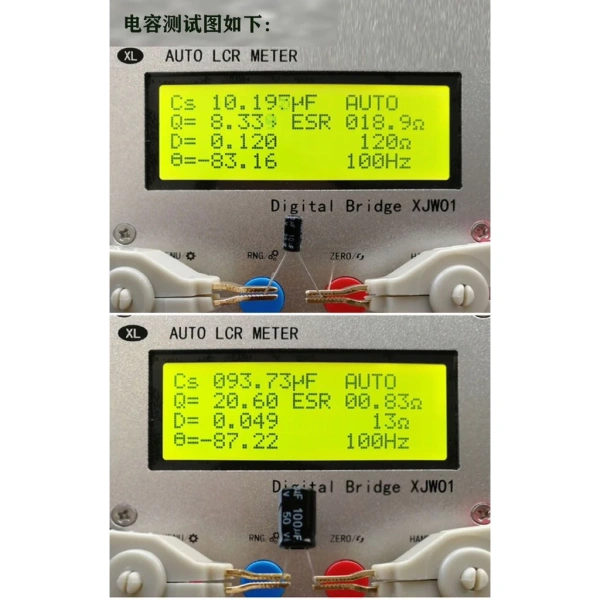

Tụ điện trong bộ lọc nguồn thường chịu áp lực cao và có xu hướng giảm dung lượng theo thời gian. Sử dụng XJW01, kỹ thuật viên có thể đo dung lượng và độ lệch (dissipation factor) của từng tụ, xác định những tụ có dấu hiệu suy giảm. Việc này giúp ngăn ngừa hiện tượng sụt áp hoặc nhiễu điện trong các thiết bị công nghiệp.

Đánh giá điện trở nhiệt độ (thermistor) trong mạch bảo vệ

Thermistor là thành phần quan trọng trong các mạch bảo vệ quá nhiệt. Đo điện trở ở các nhiệt độ khác nhau bằng XJW01 cho phép xây dựng đồ thị nhiệt độ‑điện trở, từ đó xác định ngưỡng cắt và kiểm tra tính ổn định của thermistor trong điều kiện hoạt động thực tế.

Phân tích dữ liệu đo và cách tối ưu hoá kết quả

Sau khi thu thập dữ liệu, việc phân tích và đưa ra kết luận là bước quan trọng để hoàn thiện thí nghiệm. Dưới đây là một số phương pháp thường được áp dụng.

Sử dụng phần mềm xử lý dữ liệu

Khi dữ liệu được xuất ra dưới dạng CSV, người dùng có thể nhập vào các công cụ như Excel hoặc Python (với thư viện pandas) để thực hiện các phép tính thống kê cơ bản: trung bình, độ lệch chuẩn, và biểu đồ. Đối với các phép đo tần số‑phản kháng, việc vẽ đồ thị Nyquist hoặc Bode sẽ giúp nhận diện các đặc tính tần số của mẫu.

Đánh giá sai số và độ tin cậy

Với sai số kỹ thuật của XJW01 là 0.3%, người dùng nên so sánh sai số đo được (độ lệch giữa giá trị đo và giá trị chuẩn) với mức này. Nếu sai số thực tế vượt quá mức cho phép, có thể xem xét các nguyên nhân như:

• Độ dài và chất lượng của test leads.
• Hiện tượng nhiễu điện từ các thiết bị xung quanh.
• Độ ổn định nguồn cung cấp.

Việc xác định nguyên nhân giúp cải thiện quy trình đo trong các lần thực hiện tiếp theo.

Áp dụng phương pháp đo lặp lại (repeatability) và đo lặp lại (reproducibility)

Đối với các thí nghiệm yêu cầu độ tin cậy cao, người dùng thường thực hiện đo lặp lại (repeatability) – đo nhiều lần cùng một người và cùng một thiết bị – và đo lặp lại (reproducibility) – đo cùng một mẫu bằng các thiết bị hoặc người khác. So sánh kết quả giữa các lần đo sẽ cung cấp thông tin về khả năng tái lặp và độ ổn định của thiết bị trong môi trường thực tế.

Bảo trì và bảo quản đồng hồ đo LCR XJW01

Để duy trì độ chính xác và tuổi thọ của thiết bị, việc thực hiện bảo trì định kỳ là cần thiết.

Làm sạch các đầu cắm và cổng đo

Test leads và cổng đo nên được làm sạch bằng khăn mềm không gây trầy xước. Tránh sử dụng dung môi mạnh có thể làm hỏng lớp cách điện.

Kiểm tra pin và nguồn cung cấp

Mặc dù XJW01 thường được cấp nguồn qua cổng USB, nhưng một số phiên bản có thể sử dụng pinXem các sản phẩm Pin nội bộ. Kiểm tra mức pin và thay thế khi cần thiết để tránh hiện tượng mất dữ liệu giữa chừng.

Lưu trữ trong môi trường khô ráo

Khi không sử dụng, thiết bị nên được đặt trong hộp đựng khô ráo, tránh độ ẩm cao và bụi bẩn. Điều này giúp bảo vệ các bộ phận điện tử bên trong khỏi ăn mòn.

Những lưu ý khi triển khai đồng hồ đo LCR XJW01 trong môi trường đa dạng

Trong thực tế, phòng thí nghiệm điện tử không chỉ có một loại mẫu duy nhất. Do đó, việc linh hoạt áp dụng XJW01 cho các tình huống khác nhau đòi hỏi người dùng phải hiểu rõ những hạn chế và khả năng mở rộng của thiết bị.

Giới hạn dải đo và khả năng đo các thành phần phi tuyến

Đối với các thành phần phi tuyến (ví dụ: tụ điện varistor), việc đo bằng chế độ LCR có thể không phản ánh đúng đặc tính thực tế. Khi gặp trường hợp này, người dùng nên cân nhắc sử dụng các thiết bị đo chuyên dụng hoặc bổ sung phương pháp đo khác như phân tích I‑V.

Ảnh hưởng của nhiệt độ môi trường

Như đã đề cập, XJW01 hoạt động ổn định trong khoảng nhiệt độ nhất định. Khi thực hiện đo trong môi trường có nhiệt độ cao (trên 40 °C) hoặc thấp (dưới 0 °C), các giá trị đo có thể bị lệch do thay đổi điện trở nội bộ của thiết bị. Trong những trường hợp này, nên để thiết bị trong môi trường ổn định một thời gian trước khi bắt đầu đo.

Độ nhạy với nhiễu điện từ

Do tính chất đo điện trở, điện dung và cảm kháng ở mức rất nhỏ, XJW01 có thể bị ảnh hưởng bởi nhiễu điện từ từ các thiết bị công suất lớn gần đó. Đặt thiết bị đo cách xa các nguồn nhiễu hoặc sử dụng vỏ bọc chắn nhiễu sẽ giảm thiểu sai số.

Những câu hỏi thường gặp khi sử dụng LCR XJW01

• Thiết bị có thể đo đồng thời ba thông số không? XJW01 không hỗ trợ đo đồng thời; người dùng cần chọn chế độ đo một trong ba thông số trước khi thực hiện.
• Thời gian ổn định của phép đo là bao lâu? Thông thường, sau khi đặt mẫu và chọn dải đo, thiết bị sẽ ổn định trong vòng 1‑2 giây. Tuy nhiên, đối với các mẫu có độ phản kháng cao, thời gian này có thể kéo dài tới 5 giây.
• Có thể đo các thành phần có giá trị ngoài dải đo không? Khi giá trị mẫu vượt quá dải đo, thiết bị sẽ hiển thị “OL” (over‑limit). Khi gặp trường hợp này, người dùng cần thay đổi dải đo (nếu có) hoặc sử dụng thiết bị có dải đo rộng hơn.
• Làm sao để xác định tần số đo tối ưu cho một cuộn cảm? Thông thường, tần số đo nên nằm trong khoảng 10‑20 % của tần số hoạt động thực tế của cuộn cảm. Nếu không chắc chắn, có thể thực hiện đo ở nhiều tần số và so sánh kết quả để chọn giá trị ổn định nhất.

Những câu hỏi trên chỉ là một phần nhỏ trong những thắc mắc mà người dùng thường gặp. Khi gặp các vấn đề phức tạp hơn, việc tham khảo tài liệu hướng dẫn chi tiết của nhà sản xuất hoặc trao đổi với các chuyên gia trong lĩnh vực sẽ giúp giải quyết nhanh chóng.

Đánh giá tổng quan về trải nghiệm sử dụng trong phòng thí nghiệm

Qua quá trình thử nghiệm và áp dụng trong các dự án thực tế, đồng hồ đo LCR XJW01 đã chứng tỏ được tính ổn định và độ chính xác đáp ứng yêu cầu của hầu hết các phòng thí nghiệm điện tử vừa và nhỏ. Những ưu điểm nổi bật bao gồm:

• Giao diện đơn giản, dễ học cho người mới bắt đầu.
• Sai số 0.3% cho phép thực hiện các phép đo yêu cầu độ chính xác cao mà không cần thiết bị đắt tiền.
• Khả năng xuất dữ liệu qua USB giúp tích hợp dễ dàng với các công cụ phân tích.
• Thiết kế cứng cáp, phù hợp với môi trường làm việc có độ ẩm và nhiệt độ biến đổi.

Tuy nhiên, thiết bị cũng có những hạn chế cần lưu ý, chẳng hạn như không hỗ trợ đo đồng thời ba thông số và dải đo có giới hạn đối với các thành phần cực đoan. Khi biết rõ các giới hạn này, người dùng có thể đưa ra quyết định sử dụng phù hợp, đồng thời kết hợp XJW01 với các thiết bị chuyên dụng khác để đạt được kết quả tối ưu.

Cuối cùng, việc lựa chọn công cụ đo lường không chỉ dựa vào thông số kỹ thuật mà còn phụ thuộc vào cách thức áp dụng trong quy trình làm việc. Đối với những phòng thí nghiệm cần một thiết bị đa năng, dễ vận hành và có độ chính xác ổn định, LCR XJW01 là một lựa chọn đáng cân nhắc. Khi được sử dụng đúng cách, thiết bị này sẽ góp phần giảm thiểu sai sót, tăng tốc độ thu thập dữ liệu và nâng cao chất lượng kết quả nghiên cứu.
