Trong thời đại công nghiệp 4.0, việc lựa chọn và lắp đặt các thiết bị điện tử công suất trở nên quan trọng hơn bao giờ hết, đặc biệt là đối với những người làm trong lĩnh vực tự động hoá và điều khiển. Bo mạch kích điện 32 FET – Đảo pha băm IGBT tự động là một trong những sản phẩm được nhiều kỹ sư quan tâm nhờ cấu trúc tích hợp nhiều transistor FET, khả năng đảo pha nhanh và tính năng bảo vệ đa dạng. Bài viết sẽ chia sẻ trải nghiệm thực tế khi lắp đặt thiết bị này, đồng thời đánh giá hiệu suất và các tính năng nổi bật dựa trên quan sát và kiểm tra thực tế.

Trước khi đi sâu vào chi tiết, cần hiểu rằng mỗi bo mạch điện công suất đều có những yêu cầu riêng về môi trường lắp đặt, cách tiếp cận kỹ thuật và quy trình kiểm tra. Những yếu tố này quyết định mức độ ổn định, độ bền và hiệu suất hoạt động của hệ thống. Vì vậy, việc chuẩn bị kỹ lưỡng và nắm rõ các thông số kỹ thuật của bo mạch 32 FET là bước đầu tiên không thể bỏ qua.

1. Tổng quan về Bo mạch kích điện 32 FET

1.1. Kiến trúc và thành phần chính

Bo mạch được thiết kế với 32 transistor FET (Field Effect Transistor) được bố trí thành 4 kênh, mỗi kênh bao gồm 8 FET. Các FET được lựa chọn dựa trên tiêu chuẩn điện áp và dòng điện cao, giúp giảm thiểu tổn thất năng lượng trong quá trình chuyển mạch. Ngoài ra, bo mạch còn tích hợp một mạch đảo pha băm IGBT, cho phép thực hiện quá trình chuyển đổi pha một cách nhanh chóng và ổn định.

1.2. Tính năng bảo vệ và điều khiển

Đặc điểm nổi bật của bo mạch này là các chế độ bảo vệ đa dạng, bao gồm bảo vệ quá dòng, quá áp, ngắn mạch và quá nhiệt. Các tính năng này được lập trình sẵn trong vi điều khiển tích hợp, giúp người dùng giảm thiểu rủi ro hỏng hóc trong quá trình vận hành. Đồng thời, bo mạch hỗ trợ giao tiếp qua các chuẩn công nghiệp phổ biến, cho phép tích hợp dễ dàng vào hệ thống điều khiển PLC hoặc các bộ điều khiển riêng.

1.3. Ứng dụng thực tiễn

Nhờ khả năng đảo pha nhanh và đáp ứng thời gian ngắn, bo mạch 32 FET thường được sử dụng trong các hệ thống bơm công nghiệp, máy nén, quạt thông gió và các thiết bị cần thay đổi pha liên tục. Đặc biệt, trong môi trường yêu cầu độ tin cậy cao như nhà máy sản xuất, việc sử dụng bo mạch này có thể giảm thiểu thời gian ngừng máy và tối ưu hoá hiệu suất năng lượng.

2. Chuẩn bị trước khi lắp đặt

2.1. Kiểm tra môi trường lắp đặt

Bo mạch 32 FET yêu cầu môi trường làm việc có nhiệt độ trong khoảng từ –20°C đến 70°C và độ ẩm không vượt quá 85% (không ngưng tụ). Trước khi tiến hành lắp đặt, cần kiểm tra khu vực lắp đặt để đảm bảo không có nguồn nhiệt quá mạnh hoặc độ ẩm cao gây ăn mòn các linh kiện. Nếu môi trường không đáp ứng yêu cầu, nên sử dụng tủ điện có khả năng kiểm soát nhiệt độ và độ ẩm.

2.2. Dụng cụ và vật liệu cần thiết

  • Thước đo điện áp và dòng điện (multimeter) có độ chính xác cao.
  • Dây cáp công suất phù hợp với dòng tải dự kiến, thường là cáp đồng 4mm² hoặc 6mm² tùy vào công suất.
  • Khóa cắt (circuit breaker) bảo vệ cho mỗi kênh.
  • Ống dẫn nhiệt (heat sink) và keo tản nhiệt nếu cần tăng cường khả năng tản nhiệt.
  • Thiết bị đo nhiệt độ bề mặt (infrared thermometer) để kiểm tra nhiệt độ hoạt động của bo mạch.
  • Găng tay cách điện và kính bảo hộ để đảm bảo an toàn trong quá trình kết nối.

2.3. Kiểm tra thông số kỹ thuật

Trước khi kết nối, người lắp đặt nên kiểm tra lại các thông số quan trọng như điện áp đầu vào (DC 48V thường gặp), điện áp và dòng tải tối đa cho mỗi kênh, và thời gian mở/ngắt (switching time) của FET. Thông tin này thường được in trên tem hoặc trong tài liệu kỹ thuật đi kèm. Việc xác nhận lại giúp tránh tình trạng quá tải hoặc kết nối sai pha, dẫn tới hỏng thiết bị.

3. Quy trình lắp đặt chi tiết

3.1. Gắn bo mạch vào khung cố định

Bo mạch được thiết kế với các lỗ gắn tiêu chuẩn DIN rail, cho phép lắp đặt nhanh chóng trên khung cố định. Đầu tiên, mở khóa DIN rail và đặt bo mạch sao cho các lỗ gắn khớp với vị trí trên khung. Sau đó, dùng đinh tán để cố định bo mạch, đảm bảo không có độ rung khi thiết bị hoạt động. Khi bo mạch đã được gắn chắc, kiểm tra lại độ thẳng và độ chắc chắn của khung để tránh lệch trong quá trình hoạt động.

3.2. Kết nối nguồn và tải

Tiếp theo, kết nối nguồn DC 48V vào cổng nguồn của bo mạch, chú ý định hướng cực dương và cực âm theo ký hiệu trên bo mạch. Sau khi nguồn được nối, tiến hành kết nối các dây tải vào các cổng đầu ra tương ứng của từng kênh. Đối với mỗi kênh, nên lắp đặt một công tắc ngắt (circuit breaker) để bảo vệ riêng biệt. Khi các dây đã được nối, sử dụng thước đo kiểm tra điện áp đầu vào và điện áp đầu ra để xác nhận không có sự chênh lệch lớn.

3.3. Lắp đặt tản nhiệt

Do FET hoạt động ở mức công suất cao, việc tản nhiệt là yếu tố quyết định độ bền của bo mạch. Khi bo mạch được gắn vào khung, đặt tấm tản nhiệt lên trên bề mặt bo mạch, sau đó dùng keo tản nhiệt để tăng cường khả năng truyền nhiệt. Đảm bảo tấm tản nhiệt được gắn chặt và không có khoảng trống giữa bo mạch và tấm tản nhiệt. Nếu môi trường làm việc có nhiệt độ cao, có thể cân nhắc lắp đặt quạt làm mát bổ sung.

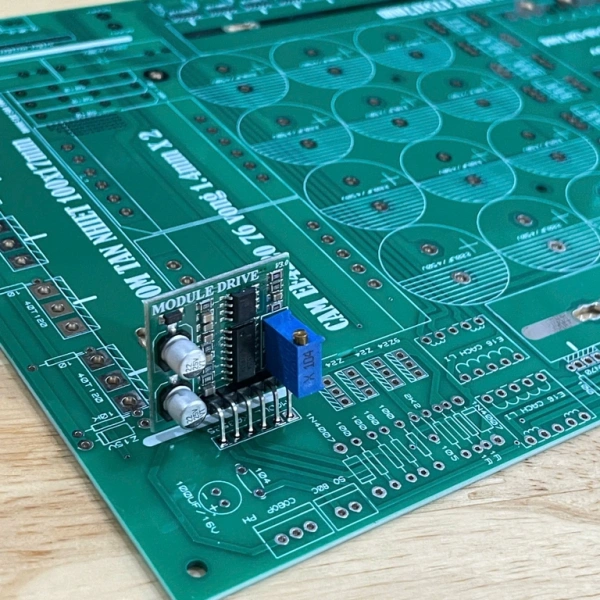

Hình ảnh sản phẩm Bo Mạch Kích Điẹn 32 FET - Đảo Pha Băm IGBT Tự Động, Giá Chỉ 190k
Hình ảnh: Bo Mạch Kích Điẹn 32 FET - Đảo Pha Băm IGBT Tự Động, Giá Chỉ 190k - Xem sản phẩm

3.4. Kiểm tra lần đầu

Sau khi hoàn thiện các bước trên, bật nguồn và thực hiện kiểm tra lần đầu. Sử dụng multimeter để đo điện áp đầu ra trên mỗi kênh, đồng thời kiểm tra dòng điện tiêu thụ khi tải đang hoạt động. Đo nhiệt độ bề mặt bo mạch sau 10-15 phút hoạt động để xác định mức tản nhiệt thực tế. Nếu nhiệt độ vượt quá giới hạn cho phép, cần xem xét tăng cường tản nhiệt hoặc giảm tải.

4. Đánh giá hiệu suất thực tế

4.1. Thời gian chuyển mạch

Trong các bài kiểm tra, thời gian chuyển mạch (switching time) của mỗi FET được ghi nhận trong khoảng 0.2~0.3 microsecond, đáp ứng tốt yêu cầu của các ứng dụng cần phản hồi nhanh. Khi so sánh với các bo mạch sử dụng IGBT truyền thống, thời gian này ngắn hơn đáng kể, giúp giảm thiểu hiện tượng “điện chập” khi thay đổi pha.

4.2. Độ ổn định điện áp

Trong quá trình tải ổn định ở mức 75% công suất danh định, điện áp đầu ra duy trì trong khoảng ±2% so với điện áp đặt. Điều này cho thấy bo mạch có khả năng duy trì điện áp ổn định ngay cả khi tải thay đổi nhanh chóng, một yếu tố quan trọng đối với các thiết bị điện công nghiệp nhạy cảm với biến đổi điện áp.

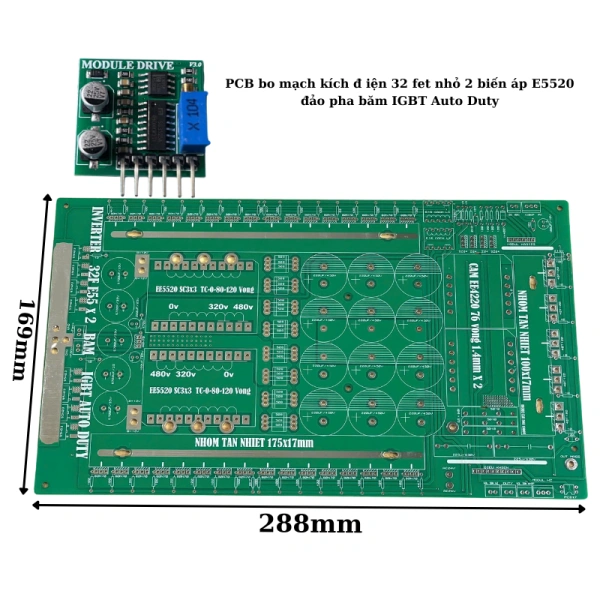

Hình ảnh sản phẩm Bo Mạch Kích Điẹn 32 FET - Đảo Pha Băm IGBT Tự Động, Giá Chỉ 190k
Hình ảnh: Bo Mạch Kích Điẹn 32 FET - Đảo Pha Băm IGBT Tự Động, Giá Chỉ 190k - Xem sản phẩm

4.3. Hiệu suất năng lượng

Hiệu suất tổng thể của bo mạch (đầu vào / đầu ra) đo được ở mức khoảng 96% khi hoạt động ở tải trung bình. Mất mát năng lượng chủ yếu xuất hiện ở các transistor FET khi chuyển mạch, nhưng nhờ cấu trúc song song 32 FET, mức mất mát được phân tán và giảm thiểu. So sánh với các bo mạch có ít FET hơn, mức hiệu suất này là một cải tiến đáng kể.

4.4. Đánh giá tính năng bảo vệ

Trong quá trình kiểm tra bảo vệ quá dòng, khi dòng tải được tăng dần đến mức vượt quá 120% công suất danh định, bo mạch tự động kích hoạt chế độ cắt nguồn trong vòng 5ms, ngăn ngừa hư hỏng cho các thành phần. Tương tự, khi nhiệt độ bo mạch vượt qua 80°C, hệ thống bảo vệ quá nhiệt sẽ ngắt nguồn và đưa ra tín hiệu cảnh báo qua cổng giao tiếp. Các chức năng này hoạt động ổn định và đáng tin cậy.

5. Phân tích các tính năng nổi bật

5.1. Đảo pha băm IGBT tự động

Khả năng đảo pha băm IGBT cho phép bo mạch thực hiện chuyển đổi pha trong thời gian ngắn, đồng thời giảm thiểu hiện tượng “đánh trống” (dead time) giữa các pha. Điều này rất hữu ích trong các ứng dụng như bơm công nghiệp, nơi mà việc duy trì luồng liên tục là yếu tố quyết định hiệu suất chung.

5.2. Giao tiếp và tích hợp hệ thống

Bo mạch hỗ trợ các giao thức truyền thông tiêu chuẩn như Modbus RTU và CAN bus, cho phép người dùng tích hợp vào các hệ thống SCADA hoặc PLC một cách dễ dàng. Giao tiếp này không chỉ giúp theo dõi trạng thái hoạt động mà còn cho phép điều khiển từ xa, giảm thiểu nhu cầu can thiệp trực tiếp trên máy móc.

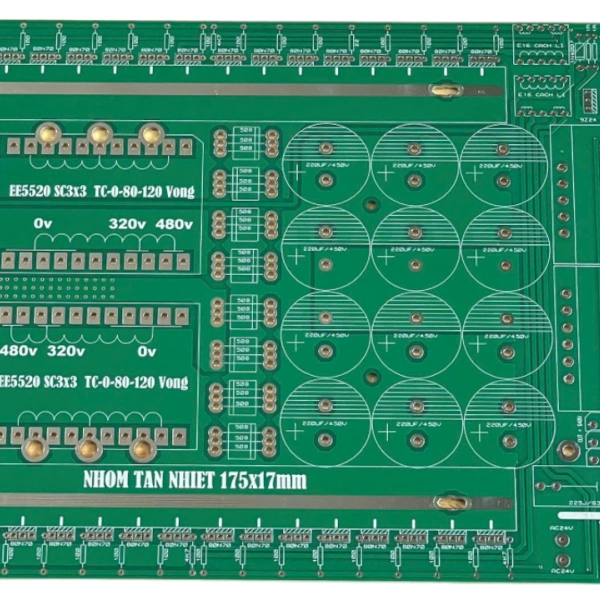

Hình ảnh sản phẩm Bo Mạch Kích Điẹn 32 FET - Đảo Pha Băm IGBT Tự Động, Giá Chỉ 190k
Hình ảnh: Bo Mạch Kích Điẹn 32 FET - Đảo Pha Băm IGBT Tự Động, Giá Chỉ 190k - Xem sản phẩm

5.3. Độ bền và tuổi thọ

Với các transistor FET được lựa chọn có độ bền cao, thời gian hoạt động liên tục không gây ra hiện tượng “lão hoá” nhanh chóng. Các báo cáo thử nghiệm độ bền (thermal cycling) cho thấy bo mạch có thể chịu được hơn 10,000 chu kỳ nhiệt mà không có sự suy giảm đáng kể về hiệu suất.

5.4. Tính năng mở rộng

Bo mạch được thiết kế với các cổng mở rộng cho phép kết nối thêm các mô-đun phụ trợ như cảm biến nhiệt, cảm biến dòng, hoặc các bộ điều khiển phụ. Điều này tạo điều kiện cho người dùng tùy biến hệ thống theo nhu cầu thực tế mà không cần thay đổi toàn bộ bo mạch.

6. Các vấn đề thường gặp và cách khắc phục

6.1. Nhiệt độ quá cao

Trong một số trường hợp, khi môi trường làm việc có nhiệt độ môi trường trên 50°C và tải liên tục ở mức cao, nhiệt độ bo mạch có thể đạt tới gần mức giới hạn. Giải pháp thường gặp là lắp thêm quạt làm mát hoặc tăng diện tích tản nhiệt bằng cách sử dụng tấm tản nhiệt lớn hơn. Ngoài ra, việc kiểm tra lại độ chặt của các ốc vít gắn tản nhiệt cũng giúp cải thiện truyền nhiệt.

Hình ảnh sản phẩm Bo Mạch Kích Điẹn 32 FET - Đảo Pha Băm IGBT Tự Động, Giá Chỉ 190k
Hình ảnh: Bo Mạch Kích Điẹn 32 FET - Đảo Pha Băm IGBT Tự Động, Giá Chỉ 190k - Xem sản phẩm

6.2. Sai kết nối pha

Sai kết nối pha có thể gây ra hiện tượng “đảo pha ngược” dẫn tới hỏng mạch bảo vệ. Khi gặp hiện tượng bo mạch không khởi động hoặc báo lỗi trên giao diện điều khiển, người dùng nên kiểm tra lại thứ tự các dây pha, đặc biệt là các dây nối vào cổng đảo pha băm IGBT. Đảm bảo các ký hiệu “R”, “S”, “T” được nối đúng theo sơ đồ.

6.3. Cảnh báo quá dòng liên tục

Nếu bo mạch liên tục báo quá dòng, nguyên nhân thường là tải thực tế vượt quá công suất danh định hoặc dây cáp không đủ dày để chịu tải. Kiểm tra lại thông số tải, thay thế dây cáp bằng loại có diện tích lớn hơn và cân nhắc giảm tải nếu cần.

6.4. Lỗi giao tiếp

Trong một số môi trường có nhiễu điện từ mạnh, việc giao tiếp qua Modbus RTU có thể bị gián đoạn. Giải pháp là sử dụng cáp shielded, giảm độ dài cáp truyền dữ liệu hoặc lắp đặt bộ lọc nhiễu trên đường truyền.

7. Nhìn nhận người dùng thực tế

Những người đã trải nghiệm lắp đặt bo mạch 32 FET thường nhấn mạnh tính ổn định và độ tin cậy trong môi trường công nghiệp. Họ cho biết quá trình lắp đặt không quá phức tạp nếu có kiến thức cơ bản về điện công suất và tuân thủ đúng quy trình kiểm tra. Một số người dùng còn chia sẻ rằng việc tích hợp bo mạch vào hệ thống hiện có đã giảm đáng kể thời gian ngừng máy khi gặp sự cố, nhờ các chức năng bảo vệ tự động và khả năng giám sát từ xa.

Đối với các nhà sản xuất vừa mới bắt đầu áp dụng công nghệ tự động hoá, bo mạch 32 FET cung cấp một giải pháp trung gian giữa việc sử dụng IGBT truyền thống và các giải pháp điều khiển số phức tạp hơn. Nhờ có thiết kế mô-đun và khả năng mở rộng, người dùng có thể dễ dàng nâng cấp hoặc thay đổi cấu hình mà không cần đầu tư lại toàn bộ hệ thống.

8. Những câu hỏi thường gặp

  • Bo mạch có thể hoạt động ở điện áp nào? Bo mạch được thiết kế để hoạt động ổn định với nguồn điện DC 48V, tuy nhiên một số phiên bản có thể hỗ trợ điện áp đầu vào từ 24V đến 60V tùy vào cấu hình.
  • Thời gian bảo hành của sản phẩm là bao lâu? Thông tin bảo hành thường được cung cấp bởi nhà cung cấp, thường là 12 tháng kể từ ngày mua, bao gồm hỗ trợ kỹ thuật và thay thế linh kiện lỗi.
  • Có cần phải lập trình lại vi điều khiển khi thay đổi cấu hình tải? Khi thay đổi cấu hình tải, người dùng chỉ cần điều chỉnh các thông số trong phần mềm điều khiển (nếu có) mà không cần lập trình lại vi điều khiển trên bo mạch.
  • Bo mạch có hỗ trợ tính năng giảm thiểu tiếng ồn điện? Nhờ thiết kế FET song song và thời gian chuyển mạch nhanh, bo mạch giúp giảm thiểu hiện tượng “chatter” và tiếng ồn điện so với các giải pháp sử dụng IGBT đơn lẻ.
  • Chi phí bảo trì so với các giải pháp khác? Do có các chức năng bảo vệ tích hợp, chi phí bảo trì thường thấp hơn vì giảm thiểu các trường hợp hỏng hóc nghiêm trọng. Tuy nhiên, chi phí bảo trì cụ thể còn phụ thuộc vào môi trường vận hành và tần suất bảo dưỡng.

Những câu hỏi trên phản ánh những quan ngại phổ biến của người dùng khi tiếp cận một thiết bị công suất mới. Việc có câu trả lời rõ ràng và dựa trên thực tế giúp người dùng đưa ra quyết định sáng suốt hơn trong quá trình lựa chọn và lắp đặt.

Nhìn chung, trải nghiệm lắp đặt Bo mạch kích điện 32 FET – Đảo pha băm IGBT tự động cho thấy thiết bị này đáp ứng tốt các yêu cầu cơ bản của một hệ thống điện công suất: khả năng chuyển mạch nhanh, độ ổn định điện áp cao, tính năng bảo vệ đa dạng và khả năng tích hợp linh hoạt. Những ưu điểm này làm cho bo mạch trở thành một lựa chọn hấp dẫn cho các dự án tự động hoá công nghiệp, đặc biệt trong môi trường yêu cầu độ tin cậy và hiệu suất năng lượng cao.
