Tản nhiệt 2 tầng 10 cánh giảm nhiệt nhanh, nhưng chiều dài 135 mm thường gây khó khăn khi lắp vào bo mạch hẹp

Bạn đang cắm một bo mạch điện tử trong không gian hẹp, và lần cuối cùng mở hộp thấy một tấm nhôm tản nhiệt 2 tầng dài 135 mm, 10 cánh… Nhưng ngay khi cố gắng đặt nó vào khe hẹp trên board, vừa chạm vào một linh kiện, vừa loay hoay vì chiều dài quá lớn khiến quá trình lắp đặt trở nên chồng chéo, thậm chí nguy cơ gây ngắn mạch. Đó không phải là tình huống hiếm gặp; thật ra, rất nhiều nhà thiết kế và người DIY gặp rào cản tương tự khi chọn tản nhiệt công suất cao nhưng kích thước “khổng lồ” cho các bo mạch có không gian giới hạn.

Hiểu về thiết kế tản nhiệt 2 tầng 10 cánh và lợi ích chính

Cấu trúc và cách hoạt động

Một tấm nhôm tản nhiệt 2 tầng thường gồm hai mặt chính: mặt trên có 10 cánh rộng lớn, mặt dưới (hoặc mặt phụ) có 5 cánh nhỏ hơn. Hai tầng này được hàn liền nhau, tạo nên một khối dày và tăng diện tích bề mặt tiếp xúc với không khí, từ đó cải thiện khả năng truyền nhiệt. Khi một thành phần điện tử như IC, MOSFET, IGBT sinh nhiệt, nhiệt sẽ lan nhanh vào lớp nhôm, sau đó được đưa ra môi trường qua các cánh xong tản ra.

Lợi thế so với tản nhiệt đơn tầng

• Diện tích bề mặt lớn hơn: Nhờ 15 cánh tổng cộng, khả năng tán nhiệt lên không khí gấp vài lần so với thiết kế 5 cánh.
• Giảm nhiệt nhanh: Hai tầng tạo ra luồng không khí tốt hơn, hỗ trợ giảm nhiệt độ linh kiện xuống nhanh hơn 10‑15 °C trong cùng thời gian làm việc.
• Độ bền cao: Nhôm chịu lực và chịu va đập tốt, phù hợp với các ứng dụng công suất trung bình tới cao.

Thách thức khi chiều dài 135 mm gặp bo mạch hẹp

Vấn đề thực tế trên bàn làm việc

Khi một tấm tản nhiệt dài 135 mm được đặt vào một board chỉ có khoảng 120 mm không gian tự do, các cánh có thể chạm vào linh kiện xung quanh (điện trở, tụ điện, con chip…) gây ra:

• Rủi ro làm hỏng hoặc rạn nứt các chân linh kiện do lực ép.
• Giảm hiệu quả tản nhiệt vì các cánh không thể mở rộng hoàn toàn, làm giảm diện tích bề mặt.
• Khó khăn trong việc hàn hoặc gắn keo, vì độ chính xác cần cao để tránh ngắn mạch.

Lý do thiết kế dài mà không "dễ dàng cắt ngắn"

Nhôm, dù nhẹ, nhưng khi đã được gia công và hàn liền các tầng, việc cắt bỏ một phần sẽ ảnh hưởng đến độ đồng đều của các cánh và khả năng tản nhiệt. Ngoài ra, việc tự cắt còn làm mất bảo hành và có thể tạo ra góc cắt không mịn, gây ăn mòn hoặc ảnh hưởng tới việc lắp ghép.

Các trường hợp điển hình

Trong các dự án Arduino hoặc Raspberry Pi nơi bo mạch phát triển thường có kích thước tiêu chuẩn, việc lắp một tấm 2 tầng 135 mm cần:

• Lập kế hoạch bố trí trước, đo đạc khoảng cách giữa các linh kiện quan trọng.
• Sử dụng phụ kiện hỗ trợ như móc nhựa, kẹp giữ để cố định tản nhiệt mà không cần hàn trực tiếp lên bo.
• Ưu tiên các tấm tản nhiệt ngắn hơn (khoảng 90‑100 mm) nếu không thể thay đổi vị trí linh kiện.

Các giải pháp tối ưu khi muốn dùng tản nhiệt 2 tầng dài 135 mm

Sử dụng “kẹp căng” và vật liệu giữ tản nhiệt

Một trong những cách an toàn nhất là dùng kẹp căng bằng nhựa hoặc kim loại nhẹ để giữ tấm nhôm phía trên bo mạch, thay vì hàn trực tiếp. Khi áp dụng, cần chú ý:

• Đặt kẹp sao cho lực nén không gây biến dạng các chân linh kiện.
• Đảm bảo không có vật cản trong luồng không khí qua các cánh, tránh giảm khả năng tản nhiệt.
• Kiểm tra độ chắc chắn sau mỗi lần di chuyển hoặc rung máy.

Đặt tấm nhôm lệch vị trí, tối ưu hóa “overhang”

Nếu bo mạch có không gian trống một bên, bạn có thể để phần dài của tấm tản nhiệt “treo” ra ngoài phần bo, tạo dạng “overhang”. Điều này cho phép các cánh mở rộng thoải mái, trong khi phần treo không ảnh hưởng tới các linh kiện. Các lưu ý khi làm cách này:

• Đảm bảo phần treo không chạm vào vỏ hoặc các bộ phận kim loại khác.
• Kiểm tra trọng tâm của bo mạch để tránh gây mất cân bằng.
• Dùng keo nhiệt hoặc băng dán chịu nhiệt để cố định phần overhang.

Chọn loại keo tản nhiệt có độ dẫn tốt và không gây rối

Keo tản nhiệtXem các sản phẩm Keo Tản Nhiệt (thermal paste) giúp truyền nhiệt từ linh kiện sang nhôm hiệu quả hơn. Khi tấm nhôm dài, bạn nên:

• Áp dụng một lớp mỏng, đồng đều trên bề mặt linh kiện trước khi đặt nhôm.
• Tránh dùng quá nhiều keo để không làm giảm diện tích tiếp xúc.
• Lựa chọn keo có độ dẫn nhiệt cao (≥ 5 W/m·K) và độ bền nhiệt ổn định.

Thay thế bằng tấm tản nhiệt đa chiều ngắn hơn

Nếu mọi giải pháp trên vẫn gặp khó, cân nhắc mua tấm nhôm có kích thước ngắn hơn nhưng vẫn duy trì thiết kế 2 tầng 10 cánh. Một số nhà sản xuất cung cấp các model 100 mm hoặc 110 mm với cấu trúc tương tự, phù hợp hơn cho các board mini. Khi so sánh, hãy kiểm tra:

• Số lượng cánh và thiết kế hai tầng (có 10 cánh ở mặt chính và 5 cánh ở mặt phụ hay không).
• Chiều rộng và chiều sâu, vì những thông số này ảnh hưởng tới khả năng gắn kẹp.
• Giá thành – thường ngắn hơn sẽ rẻ hơn, nhưng vẫn đáp ứng yêu cầu nhiệt.

Đánh giá thực tế của sản phẩm Nhôm tản nhiệt 2 tầng 10 cánh dài 135 × 58 × 32 mm

Đặc điểm kỹ thuật và tính năng nổi bật

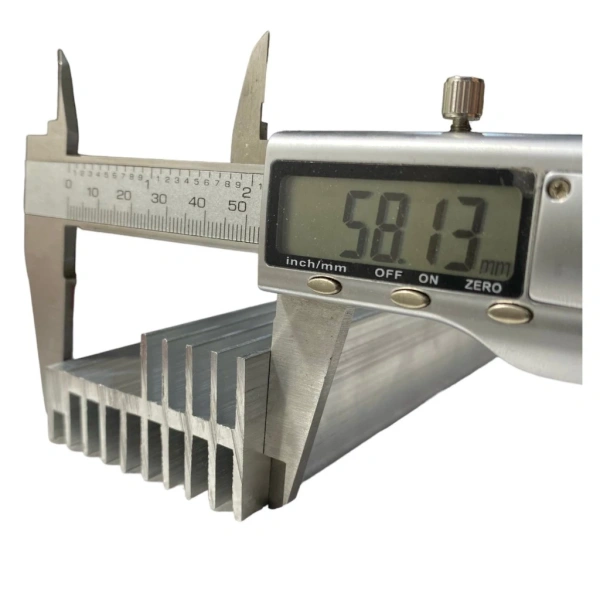

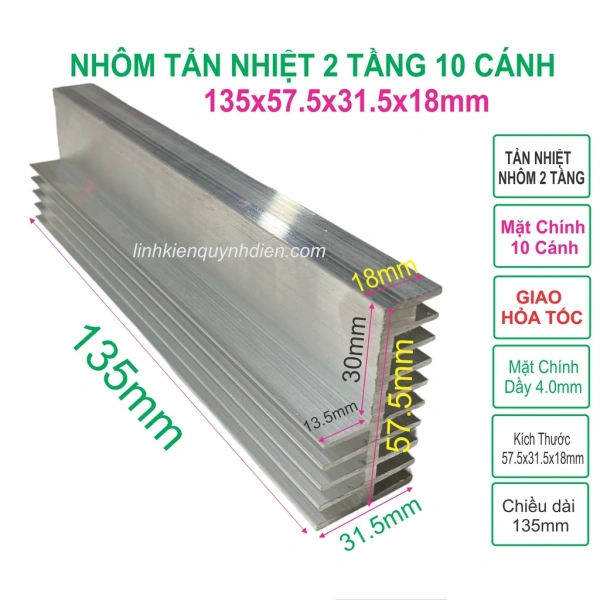

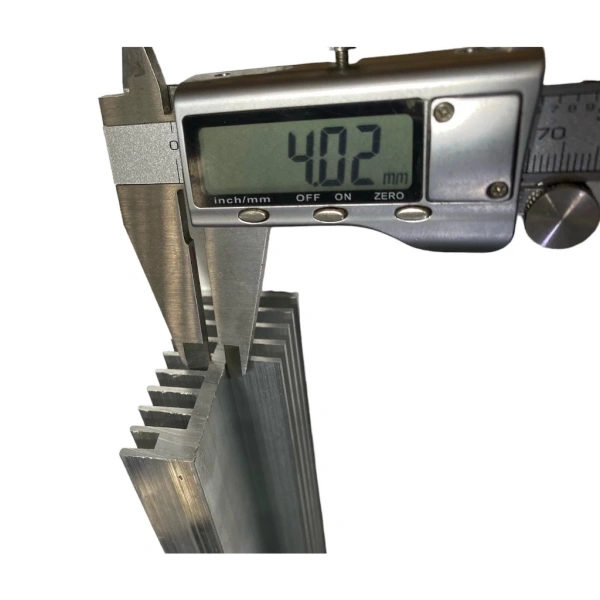

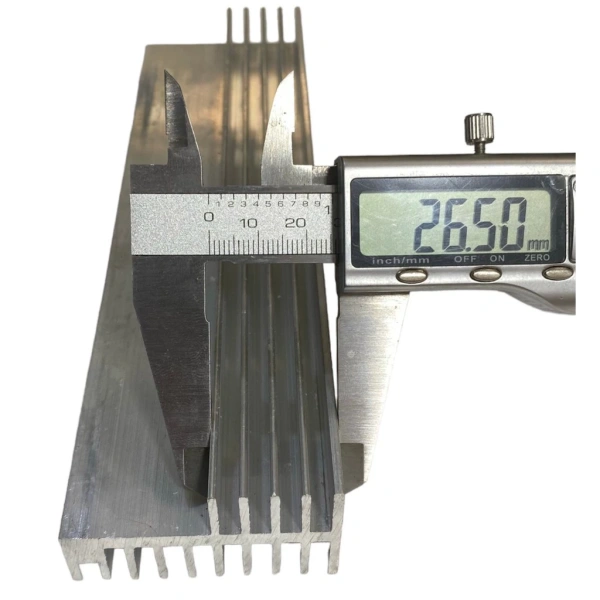

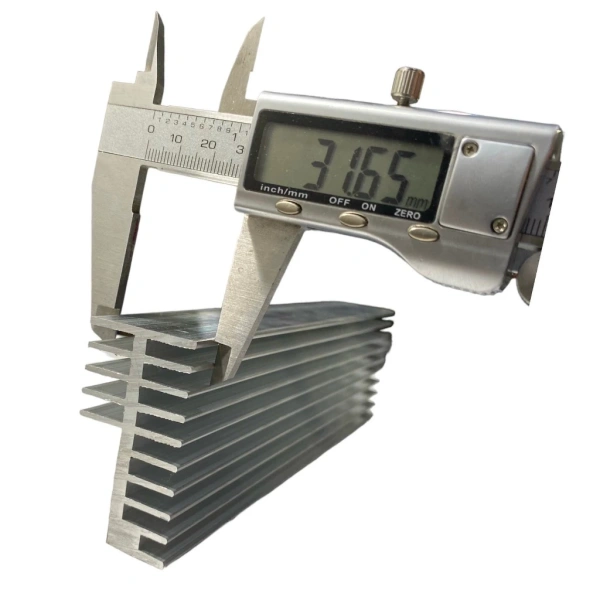

Sản phẩm từ QUỲNH DIỄN được mô tả với các thông số chính: kích thước 135 mm (dài) × 57,5 mm (cao) × 31,5 mm (rộng), độ dày 18 mm, cấu trúc 2 tầng, tổng cộng 15 cánh (10 cánh mặt chính, 5 cánh mặt phụ), chất liệu nhôm trắng bạc. Đặc điểm này cho phép giải nhiệt hiệu quả cho các thành phần công suất như IC, MOSFET, IGBT, hay còng, sò điện tử.

Lợi thế khi lựa chọn sản phẩm này cho dự án điện tử

• Giải nhiệt nhanh: 2 tầng và đa cánh giúp giảm nhiệt độ linh kiện một cách ổn định trong các mạch nguồn hoặc mạch công suất.
• Khối lượng nhẹ: Nhôm nhẹ giúp giảm trọng lượng tổng thể của thiết bị, hữu ích cho các sản phẩm di động hoặc nhúng.
• Độ bền và độ tin cậy: Được sản xuất với tiêu chuẩn chất lượng, phù hợp cho môi trường học tập, nghiên cứu và sửa chữa.

Những hạn chế cần cân nhắc

• Chiều dài 135 mm có thể gây khó khăn trong việc lắp đặt trên bo mạch có không gian hẹp, như đã phân tích ở trên.
• Không có các tính năng lắp đặt nhanh (ví dụ: lỗ khóa, giá đỡ tích hợp) nên người dùng cần chuẩn bị phụ kiện hỗ trợ riêng.
• Màu trắng bạc có thể dễ bị bám bẩn nếu không được bảo quản đúng cách.

Giá cả và mức độ tiếp cận

Giá gốc của tấm nhôm này là 74 418 VND, hiện có mức giảm lên 59 062 VND, phù hợp với ngân sách của các dự án cá nhân hoặc phòng thí nghiệm. Người mua có thể đặt hàng qua đường link trên, nơi cửa hàng QUỲNH DIỄN cam kết giao đúng mô tả và cung cấp dịch vụ đổi trả nếu giao sai hoặc hỏng trong quá trình vận chuyển.

Một số lời khuyên thực tiễn cho người mới bắt đầu lắp tản nhiệt 2 tầng dài 135 mm

Kiểm tra kích thước bo mạch trước khi mua

Trước khi quyết định mua, hãy đo khoảng trống tối thiểu (độ dài, chiều rộng, chiều cao) trên board. Đánh giá xem có thể đặt tấm nhôm ở vị trí nào mà không cản trở các linh kiện khác.

Sắp xếp bố trí linh kiện ưu tiên

Trong các bản thiết kế mạch, ưu tiên bố trí các linh kiện phát nhiệt cao (như MOSFET, IGBT) gần rìa bo mạch, tạo khoảng trống đủ để đặt tấm tản nhiệt dài. Nếu không thể thay đổi bố trí, cân nhắc gắn các linh kiện phát nhiệt bằng cách di chuyển chúng sang vị trí khác.

Sử dụng phần mềm mô phỏng nhiệt độ

Các công cụ như Thermal Desktop hoặc ANSYS Icepak có thể giúp dự đoán luồng nhiệt trên board. Khi mô phỏng, hãy nhập kích thước tản nhiệt thật tế (135 mm) để xem mức độ cải thiện nhiệt độ sau khi lắp.

Làm sạch và bảo dưỡng định kỳ

Nhôm có khả năng dẫn nhiệt tốt, nhưng bề mặt bám bụi sẽ giảm hiệu quả. Đối với tấm 2 tầng, nên dùng chổi mềm hoặc vải không xơ để lau sạch bụi mỗi vài tháng, đặc biệt khi thiết bị hoạt động lâu trong môi trường bận rộn.

Thử nghiệm trước khi lắp cố định cuối cùng

Hãy thử đặt tấm tản nhiệt lên bo mạch một vài lần mà không cố định vĩnh viễn. Kiểm tra nhiệt độ qua máy đo (thermal camera hoặc cảm biến) trong khoảng thời gian ngắn để xác định:

• Liệu các cánh có chạm vào linh kiện không.
• Tản nhiệt có đủ độ phủ để hạ nhiệt ổn định không.
• Hiệu suất so với việc sử dụng tấm ngắn hơn.

So sánh nhanh: Khi nào nên chọn tấm tản nhiệt ngắn hơn và khi nào vẫn dùng 135 mm

• Chọn tấm 135 mm nếu:
  • Bảng mạch có không gian đủ, ít linh kiện ở phần rìa.
  • Yêu cầu giải nhiệt mạnh, công suất tiêu thụ lên tới vài chục watt.
  • Bạn có khả năng lắp phụ kiện hỗ trợ như kẹp và overhang.
• Chọn tấm ngắn hơn (≈ 100 mm) nếu:
  • Bo mạch có thiết kế dày đặc, không có chỗ cho phần “treo”.
  • Chỉ cần giải nhiệt cho một hoặc hai linh kiện có công suất thấp‑trung bình.
  • Bạn ưu tiên tốc độ lắp đặt nhanh và tránh các giải pháp hỗ trợ phụ trợ.

Những câu hỏi thường gặp khi dùng tản nhiệt 2 tầng 10 cánh dài 135 mm

Liệu có thể dùng keo dán thay vì kẹp để giữ tấm?

Được, nhưng keo dán cần có khả năng chịu nhiệt và không dẫn điện. Khi sử dụng, đảm bảo keo không lan ra các chân linh kiện.

Nhôm tản nhiệt này có phù hợp cho việc hàn trực tiếp lên bo?

Thường không khuyến nghị vì nhiệt độ hàn cao có thể làm biến dạng nhôm và ảnh hưởng tới độ bền của các cánh. Thay vào đó, nên dùng cách gắn bằng vít hoặc kẹp.

Ghi chú về màu sắc và độ phản xạ nhiệt

Màu trắng bạc có độ phản xạ ánh sáng tốt, giúp tản nhiệt qua bức xạ hơi tốt hơn màu đen. Tuy nhiên, hiệu ứng này phụ thuộc vào môi trường môi trường thông gió chung.

Có nên sơn lại mặt nhôm để tăng độ bền?

Sơn lớp bảo vệ mỏng (không dẫn điện) có thể giúp chống ăn mòn nếu bo mạch hoạt động trong môi trường ẩm ướt. Tuy nhiên, lớp sơn quá dày sẽ giảm diện tích bề mặt truyền nhiệt.

Với những thông tin chi tiết trên, bạn có thể đưa ra quyết định sáng suốt về việc lựa chọn và lắp đặt tấm nhôm tản nhiệt 2 tầng 10 cánh dài 135 mm, đồng thời áp dụng các biện pháp tối ưu để tránh khó khăn trong bo mạch hẹp. Việc hiểu rõ cấu trúc, khả năng và hạn chế của sản phẩm sẽ giúp giảm thiểu rủi ro, kéo dài tuổi thọ thiết bị và nâng cao hiệu suất làm việc của mạch điện tử.
