Tại sao cáp quang OM4 LC‑LC đôi lại mất tốc độ 10 Gb khi lắp trong ống LSZH?

Bạn vừa lắp đặt một cáp quang OM4 LC‑LC đôi vào ống LSZH để kết nối mạng 10 Gbps, nhưng lại phát hiện tốc độ truyền dữ liệu giảm đáng kể? Vấn đề này thường xuất phát từ những yếu tố không được chú ý khi lắp đặt, dù cáp có tiêu chuẩn cao. Bài viết sẽ phân tích chi tiết nguyên nhân gây mất tốc độ, đồng thời cung cấp những lời khuyên thực tế giúp bạn tối ưu hoá hiệu năng mạng mà không cần thay đổi toàn bộ hạ tầng.

Tại sao cáp quang OM4 LC‑LC đôi lại mất tốc độ 10 Gb khi lắp trong ống LSZH?

1. Đặc tính vật liệu LSZH và ảnh hưởng tới tín hiệu quang

LSZH (Low Smoke Zero Halogen) là loại vỏ bọc được thiết kế để giảm khói và không phát thải halogen khi bị cháy, thích hợp cho các môi trường an toàn như trung tâm dữ liệu hay phòng máy. Tuy nhiên, so với vỏ bọc tiêu chuẩn PVC hoặc PVC‑LSZH, LSZH thường có độ cứng và độ dày lớn hơn, dẫn đến một số tác động sau:

• Khả năng chịu uốn cong giảm: Khi cáp bị ép trong ống có đường kính hẹp, lực uốn có thể làm xảy ra microbending – hiện tượng biến dạng nhỏ trên sợi quang, gây suy hao ánh sáng.
• Tương tác cơ học với ống: Nếu ống LSZH không được lót bảo vệ hoặc không có dung dịch bôi trơn, ma sát sẽ làm tăng stress lên sợi quang, dẫn đến macro‑bending loss.
• Hàm lượng tạp chất trong vật liệu: Một số loại LSZH kém chất lượng có hàm lượng tạp chất cao, có thể làm tăng back‑reflection và giảm sức mạnh tín hiệu nhận.

Kết quả là, dù cáp OM4 được thiết kế cho băng thông 10 Gbps lên tới 550 m, nhưng trong thực tế đường truyền ngắn (< 100 m) trong ống LSZH có thể giảm đáng kể chỉ do những yếu tố cơ học trên.

2. Lỗi lắp đặt: Bán kính uốn cong và số vòng quay

Chuẩn công nghiệp IEC‑60794‑2‑20 quy định bán kính uốn cong tối thiểu cho sợi OM4 là 10 mm (đối với minimum bend radius). Khi cáp được kéo qua ống LSZH dài và hẹp, dễ xảy ra:

• Uốn cong gấp hơn mức cho phép (≤ 5 mm), gây modal dispersion và tăng suy hao.
• Độ xoắn (twist) quá lớn, làm các lớp phủ bảo vệ (coating) bị trầy, từ đó tăng độ hấp thụ ánh sáng.
• Số vòng quay (bend cycles) vượt quá 1.000 vòng, một con số thường được các nhà sản xuất đề xuất để đảm bảo độ bền cơ học.

Điều này giải thích tại sao ngay cả khi đường truyền chỉ 30 m, tốc độ vẫn có thể rớt xuống dưới 9 Gbps nếu không chú ý tới quy tắc uốn cong.

3. Chất lượng đầu nối (connectors) và độ sạch bề mặt

Các đầu nối LC‑LC đôi phải đạt tiêu chuẩn Polish (UPC hoặc APC) để giảm thiểu suy hao chèn (Insertion Loss) và phản xạ ngược (Return Loss). Khi lắp trong ống LSZH:

• Đầu nối có thể bị bụi, dầu mỡ hoặc vụn vải bọc LSZH dính lên bề mặt, làm tăng Insertion Loss lên đến 0,2 dB mỗi cặp.
• Độ chặt (torque) không chuẩn – nếu quá chặt, sẽ tạo áp lực lên lõi sợi; nếu quá lỏng, sẽ tạo khoảng trống không khí gây mode coupling.
• Không sử dụng thiết bị vệ sinh (cleaning tool) và gỡ vỏ bọc (stripping) đúng cách, dẫn tới micro‑scratches trên đầu sợi.

Sự tăng nhẹ của Insertion Loss và giảm Return Loss sẽ làm SFP+ 10 GbE không nhận đủ tín hiệu, kéo theo giảm tốc độ truyền dữ liệu.

4. Các yếu tố môi trường khác: Nhiệt độ và độ ẩm

Vỏ LSZH có khoảng cách nhiệt hoạt động từ –40 °C đến +85 °C. Khi lắp trong môi trường nhiệt độ cao (khoảng 60 °C) hoặc trong ống ẩm ướt, sợi quang có xu hướng co ngót, làm thay đổi chỉ số khúc xạ nội bộ. Điều này gây ra:

• Biến đổi effective core diameter – tăng modal dispersion.
• Tăng suy hao do hấp thụ nước trong lớp phủ nếu không sử dụng dry‑tube hay gel‑filled conduit.

Kết quả là tốc độ thực tế có thể giảm khoảng 5‑10 % chỉ vì điều kiện môi trường không ổn định.

5. Phân tích so sánh OM3 vs OM4 trong ống LSZH

Dù OM4 cung cấp băng thông cao hơn, khi được lắp trong ống LSZH, lợi thế này có thể không rõ rệt nếu:

• Đường truyền ngắn (< 100 m) – cả OM3 và OM4 đều đáp ứng tiêu chuẩn 10 Gbps; sự khác biệt chỉ thực sự xuất hiện khi khoảng cách trên 150 m.
• Độ uốn cong không đạt chuẩn – cả hai loại sẽ gặp hiện tượng suy hao tương tự.
• Điều kiện môi trường nghiêm ngặt – LSZH không ảnh hưởng đáng kể tới lớp bảo vệ sợi, do đó hiệu năng phụ thuộc nhiều hơn vào chất lượng sợi và thiết bị ngắt kết nối.

Vì vậy, khi mục tiêu chỉ là 10 Gbps trong môi trường doanh nghiệp nội bộ, việc chọn OM3 hoặc OM4 sẽ không quyết định lớn nếu lắp đặt không đúng cách.

6. Các giải pháp khắc phục và tối ưu hoá hiệu năng

Để giảm thiểu mất tốc độ khi sử dụng cáp OM4 LC‑LC đôi trong ống LSZH, bạn có thể thực hiện một số bước sau:

• Kiểm tra đường ống: Đảm bảo đường ống có đường kính đủ (≥ 5 mm) và không có chỗ gập, nấc nghiêng mạnh.
• Sử dụng pull‑string và dung dịch bôi trơn chuyên dụng: Giúp giảm ma sát và giảm áp lực lên sợi trong quá trình kéo.
• Tuân thủ bán kính uốn cong tối thiểu 10 mm: Nếu cần uốn gấp hơn, hãy dùng bend‑relief kits hoặc ống dẫn mềm để bảo vệ.
• Làm sạch đầu nối: Dùng khăn vô gỉ, dung dịch isopropanol và bột làm sạch (lint‑free) trước khi cắm vào SFP.
• Kiểm tra độ chặt: Sử dụng dụng cụ torque đúng chuẩn (0.7 Nm cho LC) để tránh gây áp lực quá mức.
• Đánh giá nhiệt độ môi trường: Nếu ống nằm trong khu vực nóng, cân nhắc lắp thêm ống cách nhiệt hoặc hệ thống làm mát.
• Thực hiện kiểm tra OTDR: Đo độ suy hao tổng cộng, xác định vị trí mất mát (microbending, macro‑bending hoặc connector).
• Sử dụng cáp có lớp bảo vệ nâng cao: Cáp với lớp vỏ LSZH chất lượng tốt và lõi sợi G.657.A1 chịu uốn cong tốt hơn.

7. Lựa chọn cáp quang phù hợp – ví dụ thực tế

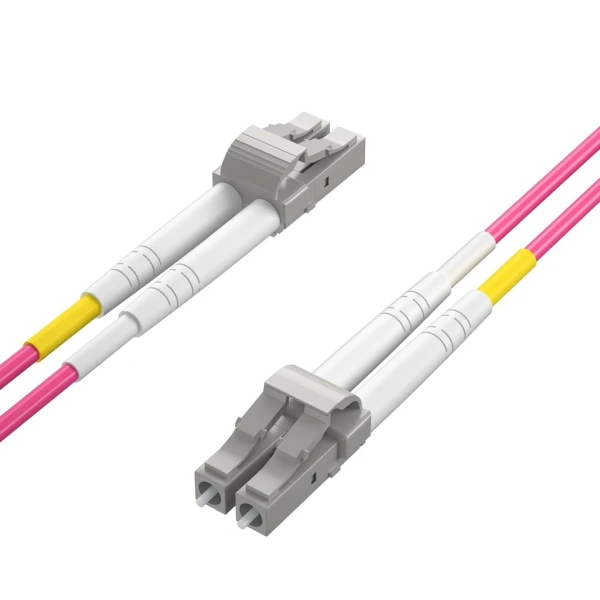

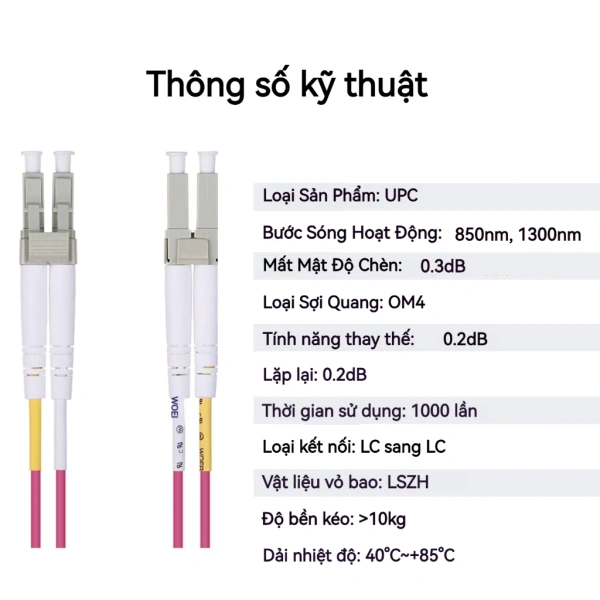

Trong quá trình tìm kiếm một sản phẩm đáp ứng được các yêu cầu trên, ZoeRax Cáp vá sợi quang OM4 LC‑LC đôi là một lựa chọn đáng cân nhắc. Sản phẩm này có những đặc điểm nổi bật phù hợp với việc lắp đặt trong ống LSZH:

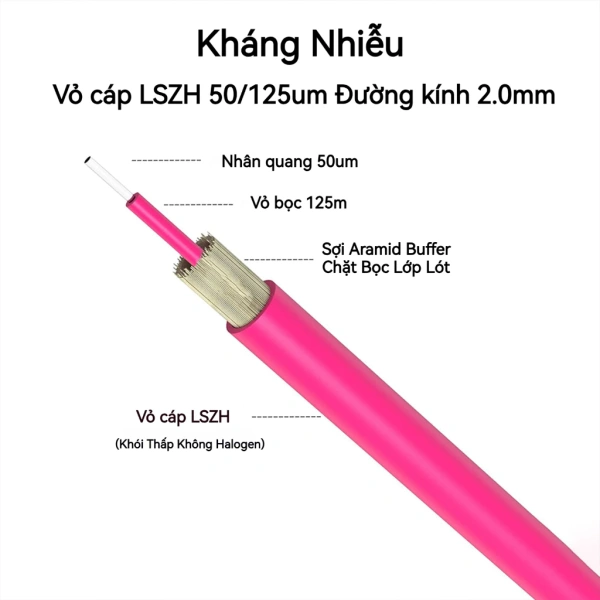

• Áo khoác LSZH (đường kính 3.0 mm): Bảo vệ mạnh mẽ trong môi trường khắt khe mà vẫn duy trì độ dẻo vừa phải.
• Sợi OM4 hỗ trợ 10 Gbps lên tới 550 m, 40 Gbps và 100 Gbps lên tới 150 m: Đảm bảo tương thích với hạ tầng hiện tại và khả năng mở rộng trong tương lai.
• Suy hao chèn thấp (≤ 0,3 dB) và suy hao trả lại cao (≥ 30 dB): Giảm thiểu ảnh hưởng của connector và kéo dài khoảng cách truyền.
• Sợi không nhạy cảm với uốn cong (G.657.A1) – bán kính uốn cong tối thiểu 10 mm, chịu hơn 1.000 vòng uốn: Phù hợp khi dây đi qua ống hẹp hoặc khi cần sắp xếp đường truyền phức tạp.
• Khoảng nhiệt hoạt động rộng: –40 °C đến +85 °C: Đảm bảo ổn định trong môi trường công nghiệp hoặc phòng máy có nhiệt độ cao.

Với mức giá hợp lý (được giảm còn 160 600 VNĐ), cáp ZoeRax không chỉ đáp ứng tiêu chuẩn kỹ thuật mà còn cung cấp dịch vụ hỗ trợ sau bán hàng như kiểm tra chất lượng và bảo hành 180 ngày. Khi lắp đặt đúng cách, bạn có thể tận dụng toàn bộ băng thông 10 Gbps mà không gặp phải hiện tượng mất tốc độ do ống LSZH.

8. Những lỗi thường gặp và cách phòng tránh

Dưới đây là danh sách một số lỗi phổ biến khi lắp cáp OM4 trong ống LSZH, kèm theo biện pháp khắc phục:

• Lỗi: Đường ống không thẳng, có chỗ góc gập sâu.
  Biện pháp: Trước khi đưa cáp, kiểm tra và làm sạch đường ống, sử dụng flexible conduit hoặc push‑pull cable rollers để giảm góc nghiêng.
• Lỗi: Dùng kéo lực quá mạnh khi kéo cáp.
  Biện pháp: Dùng thiết bị kéo có giảm lực tự động (tension‑controlled puller), không vượt quá 5 N.
• Lỗi: Cáp bị kéo thẳng trong khi không có độ căng đủ.
  Biện pháp: Duy trì độ căng nhẹ (tension khoảng 2‑3 N) để tránh lỏng lẻo hoặc quá chặt.
• Lỗi: Bỏ qua việc kiểm tra Return Loss sau khi nối đầu.
  Biện pháp: Sử dụng máy đo OTDR hoặc Power Meter để xác nhận giá trị Return Loss không dưới –30 dB.

9. Thực hành kiểm tra sau lắp đặt

Sau khi hoàn thiện việc kéo cáp qua ống LSZH, việc kiểm tra toàn diện giúp phát hiện sớm các vấn đề tiềm ẩn:

• Kiểm tra sức mạnh tín hiệu (optical power): Đo giá trị nhận được ở đầu SFP, so sánh với mức công suất truyền (từ –5 dBm đến 0 dBm tùy thiết bị). Nếu giảm hơn 3 dB, cần kiểm tra lại connector hoặc uốn cong.
• Đánh giá lỗi bit (BER): Sử dụng thiết bị kiểm tra BER để đo tỉ lệ lỗi bit; giá trị < 10⁻¹² cho 10 Gbps là tiêu chuẩn.
• Kiểm tra nhiệt độ môi trường: Đo nhiệt độ bên trong ống bằng cảm biến, đảm bảo không vượt quá 70 °C để tránh giảm tuổi thọ sợi.
• Kiểm tra vật lý: Đảm bảo không có nứt, gãy hoặc hở vỏ LSZH, đặc biệt ở các mối nối và đầu cáp.

Quy trình kiểm tra này giúp bạn xác nhận rằng toàn bộ đường truyền đạt chuẩn và giảm thiểu nguy cơ phải tái lắp đặt trong tương lai.

10. Tổng quan và lời khuyên cuối cùng

Việc mất tốc độ 10 Gbps khi dùng cáp OM4 LC‑LC đôi trong ống LSZH thường không phải do chất lượng cáp mà là do các yếu tố lắp đặt và môi trường. Bằng cách chú ý tới:

• Thiết kế và độ phù hợp của ống (đường kính, độ thẳng, không có góc nghiêng quá lớn),
• Tuân thủ bán kính uốn cong tối thiểu và tránh các vòng quay dư thừa,
• Làm sạch và siết chặt đầu nối đúng chuẩn,
• Giám sát nhiệt độ và độ ẩm trong ống,
• Chọn cáp chất lượng như ZoeRax OM4 LC‑LC đôi với lớp vỏ LSZH và tiêu chuẩn G.657.A1,

bạn sẽ duy trì được hiệu năng truyền tải tối ưu, tận dụng tối đa băng thông 10 Gbps mà không gặp hiện tượng giảm tốc độ đáng tiếc.
