Những vấn đề màu sắc nhạt thường ẩn sau việc lắp ráp bảng điều khiển LVDS cho màn hình LCD 1024x600

Một lần vừa vừa thay màn hìnhXem các sản phẩm Màn Hình LCD 1024x600 cho thiết bị điều khiển công nghiệp, tôi nhận được cảnh báo: màu sắc hiển thị gần như nhạt trắng, dù nguồn điện và dây cáp đều được kiểm tra cẩn thận. Trải nghiệm này khiến tôi tự hỏi: tại sao màu sắc lại “phai màu” chỉ sau khi lắp ráp bảng điều khiển LVDS? Bài viết sẽ đi sâu vào các nguyên nhân tiềm ẩn, đồng thời cung cấp những giải pháp thực tiễn giúp bạn khắc phục và tối ưu chất lượng hình ảnh.

Những nguyên nhân màu sắc nhạt khi lắp ráp bảng điều khiển LVDS cho màn hình 1024x600

1. Chất lượng và độ tin cậy của đầu nối 40Pin LVDS

Đầu nối LVDS 40Pin là “cầu nối” sống còn giữa bo mạch chủ và màn hình. Nếu kết nối không chắc chắn, các cặp tín hiệu khác nhau sẽ mất đồng bộ, gây giảm độ sâu màu và làm màu chuyển sang nhạt. Các yếu tố cần kiểm tra:

• Vỏ kết nối mạ vàng: Mạ vàng giúp giảm sự hao mòn và cải thiện tính dẫn điện, nhưng nếu lớp mạ bị mỏng hoặc không đồng nhất sẽ tạo ra sự chênh lệch trở kháng.
• Số lượng chân hở (pin open): Một hoặc một vài chân không tiếp xúc sẽ khiến tín hiệu LVDS bị mất một phần băng thông.
• Cách gắn cáp: Đảm bảo các khóa (latches) được kẹp chặt, không có độ lệch khi gập hoặc rung.

Trong thực tiễn, việc chọn bảng điều khiển LVDS có thiết kế chuẩn 40PIN-EJ070NA-01J như Hrtyvhin 40Pin LVDS Bảng điều khiển màn hình LCD 1024X600 thường giảm thiểu rủi ro này nhờ cấu trúc mạ vàng chất lượng và chuẩn kết nối đồng bộ.

2. Điện áp cung cấp cho đèn nền LED và độ ổn định nguồn

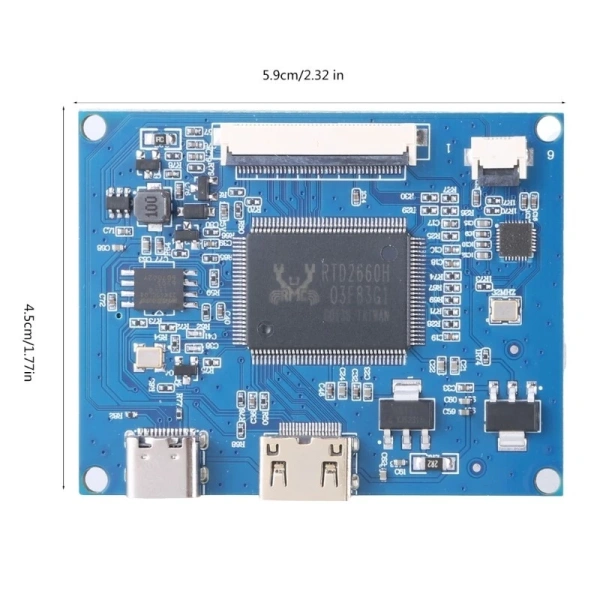

Đèn nền LED là yếu tố quyết định độ sáng và tương phản của hình ảnh. Khi nguồn cung cấp không ổn định (điện áp dao động dưới 10V, hoặc dòng không đạt 180mA tối đa), đèn nền có thể không đạt đủ công suất, khiến màu sắc xuất hiện “sờn” và nhạt. Các nguyên nhân thường gặp:

• Thiết kế mạch nguồn không đủ khả năng duy trì +5V @>1.5A cho toàn bộ hệ thống, đặc biệt khi đồng thời vận hành các mô-đun cảm ứng.
• Điện áp đầu ra biến đổi do sử dụng nguồn không chuẩn hoặc cáp nguồn quá dài không có biên áp.
• Điểm hàn trên board LED bị thiếu hoặc không sạch sẽ, gây mất kết nối điện.

Với bảng điều khiển LVDS hỗ trợ điện áp lên đến 10V và dòng 180mA, người dùng có thể yên tâm về khả năng cung cấp ổn định cho LED, giúp duy trì độ sáng và độ sống màu.

3. Vấn đề tín hiệu LVDS và khả năng đồng bộ hoá

LVDS (Low‑Voltage Differential Signalling) truyền tải dữ liệu hình ảnh dưới dạng tín hiệu chênh lệch, yêu cầu độ đồng bộ rất cao. Khi có vấn đề với:

• Độ dài cáp LVDS không đồng đều, gây trễ thời gian (timing skew).
• Thứ tự ghép cặp dây (pairing) không chính xác, làm giảm khả năng truyền dữ liệu.
• Điểm nối hoặc đầu nối bị nhiễu EM (electromagnetic interference).

Kết quả là bộ điều khiển không nhận đúng thông tin màu, các giá trị RGB sẽ bị giảm dần, cho ra màu sắc “phai màu”. Đối với màn hình 1024x600, tốc độ truyền dữ liệu khoảng 150 MHz, vì vậy việc bảo vệ dây dẫn khỏi nhiễu và giữ độ dài đồng nhất là vô cùng quan trọng.

4. Cấu hình firmware và phần mềm hiển thị

Đa số bo mạch LVDS hiện đại cung cấp tùy chọn cấu hình thông qua firmware: điều chỉnh độ sáng, độ tương phản, cân bằng màu sắc (color balance), hoặc thiết lập “backlight PWM”. Khi firmware chưa được nạp đúng phiên bản hoặc còn cấu hình mặc định (thường là chế độ tối ưu cho môi trường sáng), màu sắc có thể bị giảm độ bão hòa.

• Kiểm tra phiên bản firmware: Đảm bảo bảng điều khiển sử dụng firmware mới nhất, phù hợp với chipset GT911 / 913 / 928 / 9110 hoặc các chip cảm ứng khác.
• Hiệu chỉnh màu sắc: Thông qua công cụ calibrate (có thể có sẵn trong phần mềmXem các sản phẩm Phần Mềm của nhà sản xuất), điều chỉnh giá trị RGB cho cân bằng sáng/độ tương phản.
• Kiểm tra cài đặt PWM: Nếu độ sáng được điều khiển bằng PWM có tần số quá thấp, mắt người sẽ cảm nhận màu nhạt.

5. Kiểm tra vật liệu và thiết kế mạch in (PCB)

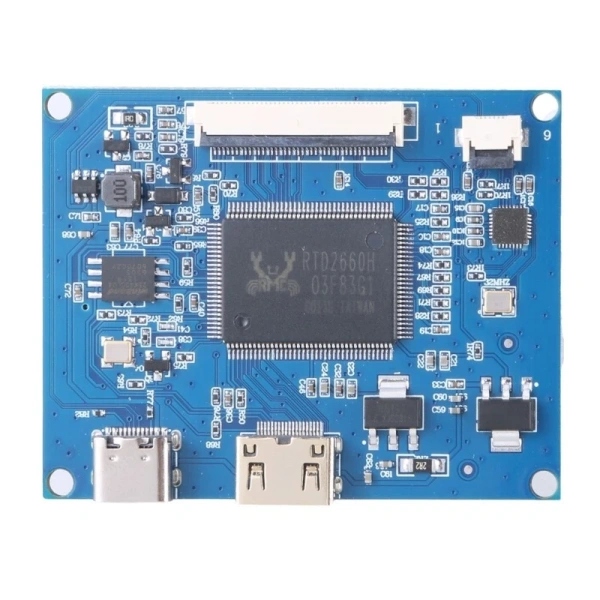

Vật liệu làm PCB (ví dụ: FR‑4, các lớp đồng) ảnh hưởng đến khả năng truyền dẫn tín hiệu. Nếu lớp mạ đồng không đủ dày, hoặc có đoạn bám bẩn, có thể gây suy giảm tín hiệu LVDS. Ngoài ra, bố trí đường chạy quá gần nguồn hoặc các mạch cao tần mà không có mặt đất (ground plane) đầy đủ cũng làm tăng nhiễu, dẫn đến mất chi tiết màu sắc.

• Kiểm tra bề mặt PCB: không có oxi, không có hạt bụi.
• Đảm bảo “ground plane” bao phủ toàn bộ vùng cấp nguồn và tín hiệu LVDS.
• Kiểm tra các lớp cách ly (dielectric) giữa các cặp dây LVDS để tránh chập.

6. Sự không tương thích giữa bảng điều khiển và loại cảm ứng (touch)

Nhiều bảng LVDS tích hợp giao diện màn hình điện dung 6Pin và hỗ trợ các chip cảm ứng như GT911. Khi cảm ứng được gắn lên một cách không đồng bộ (ví dụ: dùng nguồn không ổn định, hoặc cấu hình pin không khớp), các vi xử lý chung sẽ chia sẻ băng thông và gây giảm tốc độ truyền dữ liệu video, dẫn tới màu sắc nhạt.

Trong các mẫu bảng điều khiển LVDS được thiết kế đặc biệt, như Hrtyvhin 40Pin LVDS Bảng điều khiển màn hình LCD, đã tối ưu bố trí nguồn và giao diện cảm ứng để giảm thiểu hiện tượng “cạnh tranh” tài nguyên.

7. Điều kiện môi trường và nhiệt độ hoạt động

Nhiệt độ cao (trên 60 °C) có thể làm tăng điện trở của các dây dẫn và giảm hiệu suất LED, khiến màu hiển thị nhạt đi. Ngoài ra, độ ẩm cao có thể tạo ra hiện tượng oxy hoá tại các đầu nối, ảnh hưởng tới độ dẫn điện.

• Sử dụng vật liệu chịu nhiệt như ABS + kim loại cho vỏ bảng điều khiển, giúp giảm biến dạng nhiệt.
• Đảm bảo lắp đặt trong môi trường có thông gió tốt, tránh để thiết bị trực tiếp dưới ánh sáng mặt trời mạnh.

Chọn bảng điều khiển LVDS phù hợp để tránh vấn đề màu sắc nhạt

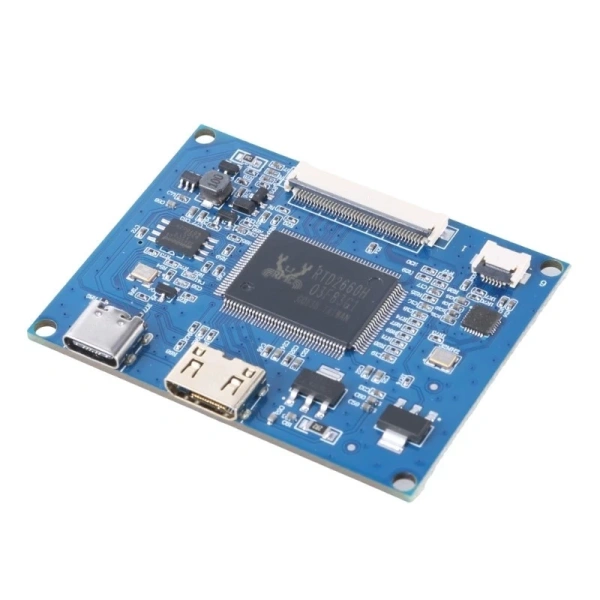

Quyết định lựa chọn bộ điều khiển LVDS không chỉ dựa vào giá cả mà còn phải cân nhắc đến các yếu tố kỹ thuật đã nêu ở trên. Dưới đây là một số tiêu chí cần lưu ý khi tìm kiếm sản phẩm:

• Độ tin cậy của kết nối 40Pin: Họa tiết mạ vàng, chuẩn EJ070NA‑01J, đáp ứng các tiêu chuẩn công nghiệp.
• Khả năng cung cấp nguồn cho LED: Hỗ trợ điện áp lên tới 10V, dòng tối đa 180 mA, đủ sức điều khiển đèn nền cho độ sáng tối ưu.
• Hỗ trợ đa dạng chip cảm ứng: Tích hợp giao diện 6Pin, tương thích với GT911, GT913, GT928, GT9110,… giúp người dùng linh hoạt trong lựa chọn màn hình cảm ứng.
• Thiết kế mạch đặc biệt: Cấu trúc mạch tối ưu giảm nhiễu EM, có ground plane đầy đủ, hỗ trợ PWM cho điều chỉnh ánh sáng mượt mà.
• Vật liệu vỏ: Sự kết hợp giữa ABS + kim loại không chỉ tăng độ bền mà còn giúp tản nhiệt tốt hơn.

Ví dụ, Hrtyvhin 40Pin LVDS Bảng điều khiển màn hình LCD 1024X600 đáp ứng đa số tiêu chí trên với mức giá 415 489 VND (đã giảm so với giá gốc 498 587 VND). Sản phẩm này đi kèm 1 bảng điều khiển, thiết kế chuẩn 40PIN‑EJ070NA‑01J, và có khả năng tự động chuyển đổi khi chèn cáp, giúp giảm sai sót trong quá trình lắp đặt.

Tips thực hành để giảm thiểu màu sắc nhạt khi lắp ráp

Dưới đây là những bước kiểm tra và xử lý nhanh mà các kỹ thuật viên có thể thực hiện ngay tại chỗ:

• Kiểm tra vật lý kết nối: Dùng kính lúp quan sát các chân pin, đảm bảo không có bụi hoặc bám dính oxi. Nếu có, làm sạch bằng cồn isopropyl và băng keo bảo vệ.
• Thử thay cáp LVDS ngắn hơn: Độ dài tối ưu dưới 30 cm để giảm độ trễ và tránh skew.
• Đo điện áp nguồn LED: Sử dụng đồng hồ vạn năng, đảm bảo điện áp thực tế khoảng 9.5‑10 V và dòng khoảng 150‑180 mA.
• Kiểm tra firmware: Kết nối board qua USB hoặc UART, nạp firmware mới nhất nếu có sẵn trên website nhà sản xuất.
• Cân chỉnh lại độ sáng và PWM: Nếu có phần mềm cấu hình, thử tăng tần số PWM lên trên 1 kHz để tránh hiện tượng chớp sáng.
• Kiểm tra nhiệt độ hoạt động: Dùng nhiệt kế hàn (thermal camera) để phát hiện khu vực nóng bất thường, thay thế vật liệu tản nhiệt nếu cần.

So sánh nhanh giữa các loại bảng điều khiển LVDS phổ biến trên thị trường

Tiêu chí	Hrtyvhin 40Pin LVDS (1024x600)	Board LVDS chung (không chuyên dụng)	Board LVDS cao cấp (OEM)
Chuẩn kết nối	40PIN‑EJ070NA‑01J, mạ vàng	40Pin không chuẩn, không mạ	40Pin mạ vàng, tùy chọn tùy biến
Khả năng cung cấp LED	10V / 180mA tối đa	9V / 120mA	12V / 250mA
Hỗ trợ chip cảm ứng	GT911/913/928/9110 + các chip khác	Chỉ hỗ trợ GT911 cơ bản	Hỗ trợ đa dạng, tùy chỉnh firmware
Vật liệu vỏ	ABS + kim loại	Chỉ nhựa ABS	Nhựa chịu nhiệt + hợp kim nhôm
Giá tham khảo	~415 k VND	~200‑300 k VND	>800 k VND

Như bảng trên cho thấy, dù giá không rẻ, board LVDS của Hrtyvhin cung cấp đầy đủ các tính năng cần thiết và độ ổn định cao, là lựa chọn hợp lý cho các dự án yêu cầu màu sắc chuẩn và độ bền dài lâu.

Quy trình kiểm tra tổng thể sau khi lắp ráp

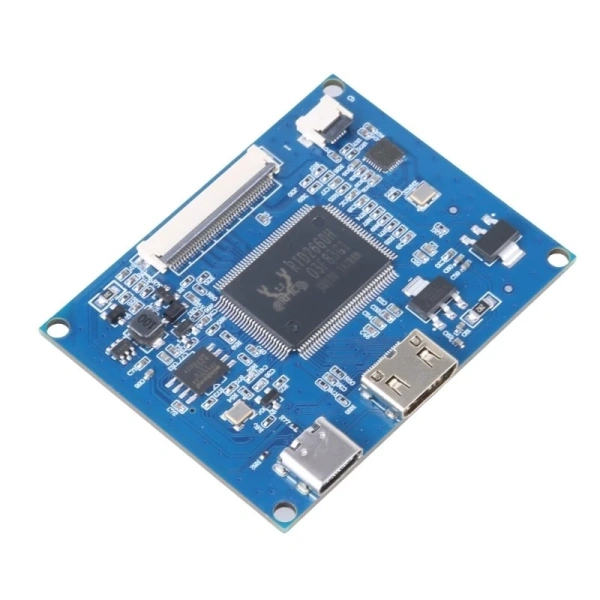

Hoàn thiện lắp đặt không chỉ dừng lại ở việc gắn cáp và nguồn. Để chắc chắn rằng màu sắc màn hình luôn giữ độ trung thực, bạn nên thực hiện một quy trình kiểm tra tổng thể:

1. Khởi động lần đầu: Kiểm tra hình ảnh hiển thị mặc định, xác nhận không có lỗi “blank screen”.
2. Kiểm tra màu sắc chuẩn: Sử dụng mẫu test màu (RGB squares) để kiểm tra độ đồng nhất của các kênh màu.
3. Đánh giá độ sáng: Điều chỉnh mức sáng lên trung bình và thấp nhất, quan sát sự thay đổi màu.
4. Kiểm tra cảm ứng: Đảm bảo các góc chạm đều phản hồi nhanh, không gây nhiễu cho video.
5. Thực hiện stress test: Chạy video 1080p vòng lặp 30 phút, sau đó kiểm tra lại màu sắc để phát hiện hiện tượng “fade out”.

Nếu trong bất kỳ bước nào phát hiện màu nhạt hoặc không đồng đều, quay lại kiểm tra các yếu tố đã nêu ở phần trên: kết nối, nguồn, firmware, nhiệt độ… Đừng bỏ qua việc thay mới dây cáp hoặc cập nhật firmware nếu cần.

Thực tiễn áp dụng trong các ngành công nghiệp

Một bộ điều khiển LVDS ổn định không chỉ quan trọng trong các máy tính công nghiệp hay bảng hiển thị giao diện người‑máy (HMI). Ở một số lĩnh vực, màu sắc chuẩn còn là tiêu chí đánh giá chất lượng sản phẩm:

• Thiết bị y tế: Màn hình hiển thị hình ảnh chụp X‑ray hoặc siêu âm yêu cầu độ chính xác màu sắc cao, bất kỳ hiện tượng nhạt màu nào đều có thể làm giảm độ tin cậy chẩn đoán.
• Hệ thống điểm bán hàng (POS): Độ sáng và độ màu đồng nhất giúp nhân viên nhận diện các biểu tượng, giảm sai sót trong quá trình nhập liệu.
• Đồ chơi giáo dục tương tác: Trẻ em phản ứng tốt hơn với màu sắc tươi sáng; bảng điều khiển không ổn định sẽ gây giảm trải nghiệm người dùng.
• Ô tô và máy bay: Màn hình bảng điều khiển trung tâm (instrument cluster) đòi hỏi độ tin cậy cao, màu sắc phải luôn ổn định dù trong điều kiện nhiệt độ thay đổi nhanh.

Lời khuyên cuối cùng cho những người mới bắt đầu

Với những người lần đầu tiếp cận việc lắp ráp màn hình LCD 1024x600, việc nhận diện và xử lý “màu sắc nhạt” có thể là thách thức lớn. Dưới đây là một số lời khuyên tổng hợp:

• Luôn chuẩn bị dụng cụ đo: đồng hồ vạn năng, kính lúp, và phần mềm calibrate.
• Không ngại thử nghiệm với các bộ điều khiển khác nhau; so sánh kết quả thực tế để xác định “điểm yếu” của từng loại board.
• Lưu ý ghi lại cấu hình nguồn và firmware ở mỗi lần thay đổi, giúp nhanh chóng quay lại trạng thái ổn định nếu gặp lỗi.
• Tham khảo tài liệu kỹ thuật (datasheet) của màn hình EJ070NA‑01J để hiểu đúng thông số điện áp, độ phân giải và tiêu chuẩn giao tiếp.
• Hợp tác với nhà cung cấp uy tín, như các nhà bán hàng có đánh giá tốt trên marketplace, để được hỗ trợ kịp thời nếu gặp vấn đề về chất lượng phần cứng.

Những bước chuẩn bị và kiểm tra kỹ lưỡng sẽ giúp giảm đáng kể tình trạng màu sắc nhạt, mang lại trải nghiệm hiển thị sáng và sắc nét cho mọi ứng dụng. Nếu bạn đang tìm kiếm một giải pháp hợp lý, an toàn và đầy đủ tính năng, Hrtyvhin 40Pin LVDS Bảng điều khiển LCD 1024x600 là một lựa chọn đáng cân nhắc.
