Bạn vừa nhận được bản vẽ mạch điều khiển inverter 48V với yêu cầu xuất lực từ 300 W lên tới 1500 W, và ngay lập tức phải quyết định lựa chọn biến áp xung phù hợp. Thay vì thử nghiệm và gặp những lỗi hầm hố như nhiệt độ quá cao, tiếng ồn vang, hoặc thậm chí hỏng các thành phần công suất, việc hiểu rõ các yếu tố kỹ thuật và tránh những bẫy thường gặp sẽ giúp dự án tiến hành suôn sẻ hơn.

Những sai lầm thường gặp khi lựa chọn biến áp xung cho mạch 48V và 4 biến áp

1. Không xác định đúng yêu cầu về tần số làm việc

Biến áp xung trong các bộ inverter 48 V thường hoạt động ở khoảng 20 kHz – 25 kHz. Nếu người thiết kế chỉ dựa vào thông số chung của biến áp mà bỏ qua tần số thực tế cần dùng, có thể xảy ra:

• Hiệu suất giảm do thất thoát từ cuộn dây không tối ưu ở tần số cao.
• Tiếng ồn và rung lắc tăng lên, gây ra hiện tượng “run rít” khi thiết bị vận hành lâu dài.
• Tuổi thọ của lõi và các linh kiện giảm sút đáng kể.

Vì vậy, trước khi mua, hãy kiểm tra bảng dữ liệu của biến áp xem có đáp ứng dải tần số làm việc của mạch hay không. Đối với các mạch sử dụng 48 V và 4 biến áp, lựa chọn tần số trung bình giúp cân bằng giữa công suất và độ ổn định.

2. Bỏ qua việc tính toán số vòng dây và kích thước dây dẫn

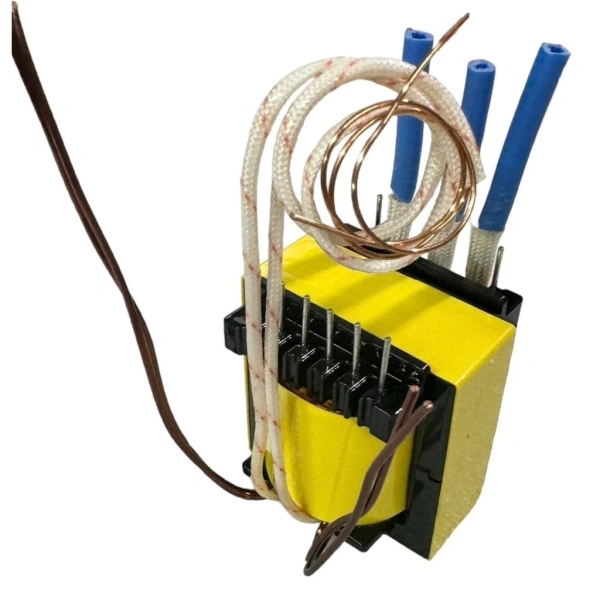

Số vòng dây và đường kính dây ảnh hưởng trực tiếp đến điện áp đầu ra và khả năng chịu tải nhiệt. Khi thiết kế một bộ inverter có 4 biến áp, một sai lầm phổ biến là sử dụng dây 0,3 mm cho các vòng sơ cấp hoặc vòng thứ cấp mà thực tế cần dây dày hơn để giảm nhiệt.

Ví dụ, biến áp EE4220 được thiết kế với 20 vòng dây 1.2 mm x2 ở phía thứ cấp, cho khả năng tạo ra 0‑160 V (khi nối tiếp 2 sợi). Nếu thay bằng dây mỏng hơn, bạn sẽ gặp hiện tượng “hạ áp” khi công suất tăng lên, gây ra lỗi điều khiển.

Để tránh lỗi này, thực hiện các bước sau:

• Xác định điện áp yêu cầu ở mỗi pha của biến áp (điện áp sơ cấp, thứ cấp, và phụ cho IGBT).
• Tính toán dòng tải tối đa và so sánh với khả năng chịu nhiệt của dây dùng.
• Chọn dây với diện tích mặt cắt đủ lớn để giảm điện trở và phát sinh nhiệt.

3. Không chú ý đến cách ly và lớp bám keo bảo vệ

Trong môi trường công nghiệp, biến áp thường phải chịu các dao động cơ học và nhiễu điện từ cao. Các biến áp kém cách ly dễ bị “đứt đoạn” hoặc “điện giật” trong quá trình hoạt động. Ngoài ra, thiếu lớp keo bảo vệ khiến cuộn dây bị rung rít, giảm hiệu suất.

Biến áp EE4220 đã được phủ lớp keo vecni Đài Loan, mang lại tính bền cao và giảm tiếng ồn khi vận hành ở tần số 20 kHz‑25 kHz. Khi bạn lựa chọn biến áp, nên kiểm tra:

• Loại vật liệu cách ly (polyester, epoxy, vecni...).
• Chiều dày lớp bọc và cách đóng gói cuộn dây.
• Tiêu chuẩn kiểm định nhiệt độ hoạt động (thường từ –40 °C đến +125 °C).

4. Bỏ qua yêu cầu nguồn cấp và các chân kết nối

Mạch inverter 48 V thường được cung cấp nguồn đầu vào 12 V. Nếu biến áp không tương thích với mức điện áp này, bạn sẽ phải thêm mạch điều chỉnh, làm tăng độ phức tạp và chi phí.

EE4220 có đặc điểm điện vào 12 V và 6 chân + 2 chân cho phép kết nối linh hoạt với các mạch điều khiển IGBT. Khi lựa chọn, lưu ý:

• Kiểm tra số lượng và vị trí các chân cắm để tránh lắp đặt sai.
• Đảm bảo nguồn phụ cho IGBT (10 vòng = 40 V) được cung cấp ổn định.
• Xem xét khả năng tùy chỉnh vòng dây nếu dự án cần thay đổi điện áp đầu ra.

5. Không cân nhắc công suất và nhiệt độ làm việc

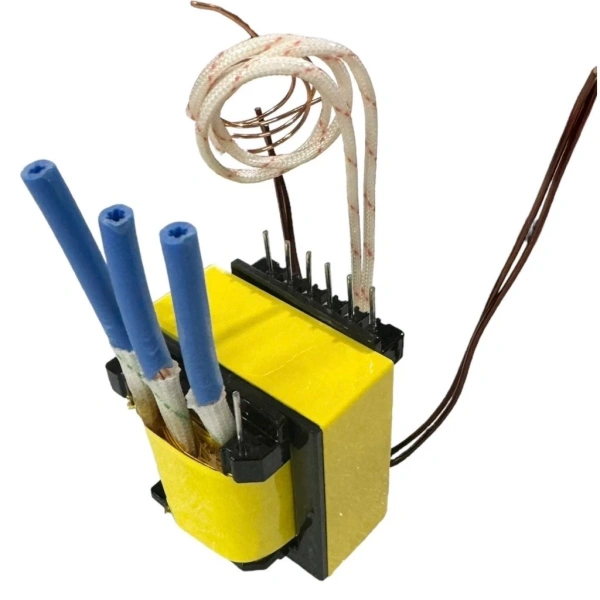

Công suất tối đa mà biến áp có thể chịu là yếu tố quyết định độ tin cậy lâu dài. Một sai lầm phổ biến là chọn biến áp có công suất chỉ lên tới 300 W cho mạch yêu cầu 1500 W, dẫn tới quá tải, nhiệt độ tăng và hỏng nhanh.

Biến áp EE4220 hỗ trợ công suất từ 300 W đến 1500 W, phù hợp với hầu hết các thiết kế inverter 48 V. Khi quyết định, bạn cần:

• Xác định công suất thực tế của mạch (tổng công suất các fet).
• Kiểm tra điểm hoạt động tối đa của biến áp so với nhu cầu.
• Đánh giá khả năng tản nhiệt – có thể bổ sung quạt hoặc tản nhiệt phụ nếu cần.

6. Không tham khảo đánh giá và hỗ trợ kỹ thuật của nhà cung cấp

Đối với các linh kiện như biến áp xung, thông tin từ nhà sản xuất và các đánh giá thực tế rất quan trọng. Việc mua một sản phẩm “không thương hiệu” mà không có tài liệu kỹ thuật hoặc dịch vụ hỗ trợ có thể làm dự án gặp rắc rối khi cần thay thế hoặc bảo trì.

Quý Điện – nhà cung cấp biến áp EE4220 – đã công khai các cam kết về đúng mô tả, đổi trả miễn phí, và hoàn tiền nếu hỏng trong quá trình vận chuyển. Khi bạn mua, hãy xem xét:

• Chính sách bảo hành và đổi trả.
• Khả năng nhận hỗ trợ kỹ thuật qua email hoặc điện thoại.
• Đánh giá của các khách hàng đã mua cùng sản phẩm.

7. Không tối ưu cách bố trí vật lý của biến áp trong mạch

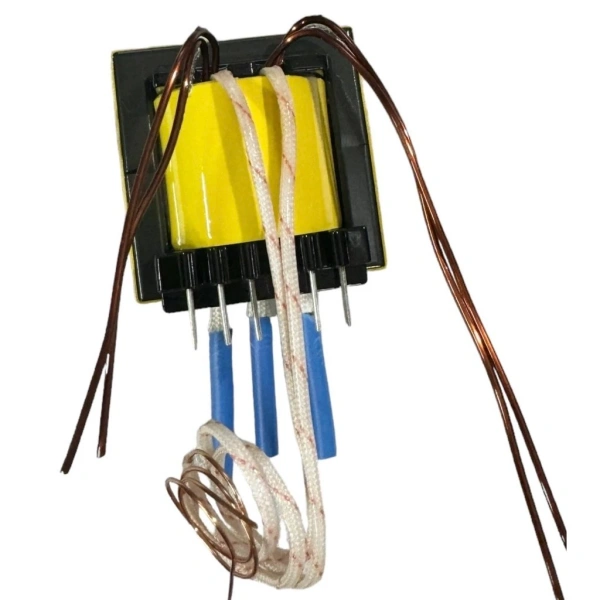

Sự sắp đặt vật lý của biến áp ảnh hưởng tới việc truyền năng lượng và quản lý nhiệt. Khi biến áp đặt quá gần các thành phần công suất như MOSFET hoặc IGBT, có thể gây ra “hiệu ứng nóng lẫn” – làm tăng nhiệt độ tổng thể của hệ thống.

Một cách bố trí hợp lý:

• Giữ khoảng cách ít nhất 10 mm giữa biến áp và các thành phần có nhiệt độ cao.
• Sử dụng phụ kiện đệm nhiệt hoặc tấm che cách nhiệt.
• Định hướng các dây nối sao cho dòng điện không phải đi qua các đường xoắn dài.

8. Bỏ qua việc tùy chỉnh vòng dây theo nhu cầu thực tế

Nhiều nhà sản xuất biến áp cung cấp tùy chọn thay đổi số vòng và kích thước dây. Khi người dùng không khai thác tính năng này, họ thường phải chấp nhận một sản phẩm “công thức chung” không tối ưu cho thiết kế riêng.

Trong mô tả của EE4220, khách hàng có thể đặt số vòng và kích cỡ dây theo ý muốn (đối với đơn đặt từ 100 sản phẩm trở lên). Điều này cho phép:

• Tối ưu hóa điện áp đầu ra cho từng ứng dụng cụ thể.
• Giảm thiểu thất thoát năng lượng.
• Thích nghi nhanh với các thay đổi yêu cầu thiết kế mà không phải mua lại toàn bộ biến áp.

9. Thiếu kiểm tra tính nhất quán của các biến áp trong cùng một bộ

Khi thiết kế inverter sử dụng 4 biến áp, việc mỗi biến áp có thông số khác nhau (số vòng, độ dày dây) sẽ dẫn tới không đồng nhất điện áp ở các pha, gây mất cân bằng tải và giảm hiệu suất.

Lời khuyên:

• Đảm bảo mọi biến áp cùng loại được mua trong cùng một lô (cùng nhà cung cấp).
• Kiểm tra lại các thông số kỹ thuật (điện áp, dòng điện, tần số) của mỗi biến áp trước lắp đặt.
• Sử dụng thiết bị đo chuyên dụng để kiểm tra thực tế điện áp sau khi lắp đặt.

10. Không cập nhật kiến thức và xu hướng mới trong thiết kế biến áp

Trong các năm gần đây, công nghệ biến áp xung đã tiến bộ đáng kể, từ việc cải thiện vật liệu cách ly, nâng cao tần số làm việc, đến việc tích hợp các lớp keo đặc biệt giúp giảm tiếng ồn. Nếu không cập nhật, bạn sẽ tiếp tục sử dụng các giải pháp lạc hậu, gây ra:

• Giá thành cao hơn do thiếu hiệu suất.
• Khó khăn trong việc duy trì và bảo trì lâu dài.
• Khả năng cạnh tranh kém khi đưa sản phẩm ra thị trường.

Thường xuyên đọc các tài liệu kỹ thuật, tham gia các diễn đàn điện tử, và thử nghiệm các mẫu mới sẽ giúp bạn luôn đi đầu trong việc chọn lựa biến áp thích hợp.

Áp dụng kiến thức thực tế: Chọn Biến áp EE4220 cho mạch 48 V 4 biến áp

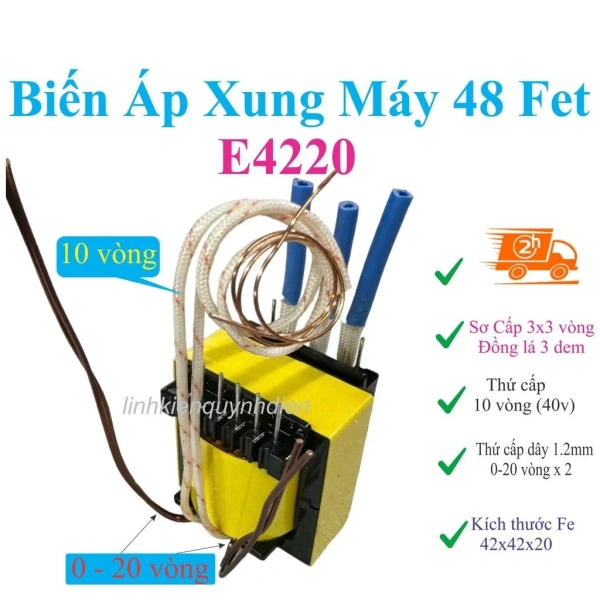

Để minh họa cách tránh các sai lầm trên, hãy xem xét việc chọn Biến áp xung EE4220 cho một dự án inverter 48 V có 4 biến áp.

Đặc điểm nổi bật phù hợp:

• Kích thước và cấu trúc: Biến áp dạng đứng với 6 chân + 2 chân, phù hợp với các bảng mạch có không gian hạn chế.
• Số vòng dây: 20 vòng dây 1.2 mm x2 ở phía thứ cấp, cung cấp điện áp linh hoạt 0‑160 V tùy cấu hình nối tiếp hoặc song song.
• Tần số làm việc: 20 kHz‑25 kHz – khớp hoàn hảo với tần số PWM thường dùng trong inverter.
• Công suất: Hỗ trợ 300 W‑1500 W, đáp ứng đa dạng nhu cầu từ các dự án nhỏ tới trung bình.
• Phủ keo vecni Đài Loan: Tăng độ bền, giảm tiếng ồn và rung lắc.
• Khả năng tùy chỉnh: Cho phép khách hàng đặt số vòng và kích thước dây theo yêu cầu khi đặt số lượng từ 100 sản phẩm trở lên.

Với mức giá 120.000 VND (giá ưu đãi), EE4220 là lựa chọn kinh tế cho những ai cần cân bằng giữa chi phí và chất lượng. Tuy nhiên, để tận dụng tối đa, bạn vẫn cần thực hiện các bước kiểm tra và tối ưu hóa như đã nêu ở các mục trên.

Trong thực tiễn, việc lắp đặt EE4220 cần lưu ý:

• Kiểm tra các chân kết nối, đảm bảo nối đúng sơ cấp, thứ cấp và nguồn phụ cho IGBT.
• Thực hiện đo điện áp đầu ra khi biến áp mới chưa được gắn vào tải, đảm bảo không vượt quá giới hạn 160 V.
• Sắp xếp vị trí biến áp sao cho tránh xa các thành phần nóng để giảm hiện tượng “nhiệt truyền”.
• Sử dụng tản nhiệt hoặc quạt làm mát nếu môi trường làm việc có nhiệt độ trên 50 °C.

Nhờ việc tuân thủ những nguyên tắc trên, bạn sẽ giảm thiểu đáng kể các rủi ro và nâng cao hiệu suất hoạt động của hệ thống inverter 48 V, đồng thời tận dụng tối đa tính năng của biến áp EE4220.

Cuối cùng, dù bạn là kỹ sư điện tử mới vào nghề hay một thợ lành nghề, việc nắm rõ các yếu tố kỹ thuật và tránh những sai lầm phổ biến khi lựa chọn biến áp xung là nền tảng để xây dựng các dự án điện năng ổn định, bền bỉ và hiệu quả. Hãy dành thời gian nghiên cứu, so sánh và thử nghiệm, vì một quyết định mua sắm thông minh không chỉ tiết kiệm chi phí mà còn bảo vệ toàn bộ hệ thống khỏi những sự cố không mong muốn.
