Những sai lầm thường gặp khi cấu hình dải 4‑20 mA trên bộ tạo tín hiệu PWM và cách khắc phục

Bạn đã từng gặp phải việc dòng 4‑20 mA không ổn định hoặc lệch so với giá trị mong muốn khi thử nghiệm trên một hệ thống tự động hóa? Đối với những kỹ sư và người vận hành, một lỗi cấu hình nhỏ trên bộ tạo tín hiệu PWM có thể khiến toàn bộ vòng điều khiển mất độ chính xác, thậm chí gây hư hỏng cho thiết bị đo lường cuối vòng. Bài viết dưới đây sẽ giúp bạn nhận diện những sai lầm thường gặp nhất khi cấu hình dải 4‑20 mA trên bộ tạo tín hiệu PWM, đồng thời đề xuất các phương pháp khắc phục thực tế để đạt được độ ổn định và độ chính xác tối ưu.

Những sai lầm thường gặp khi cấu hình dải 4‑20 mA trên bộ tạo tín hiệu PWM và cách khắc phục

1. Hiểu rõ nguyên tắc hoạt động của dải 4‑20 mA và PWM

Trước khi đi sâu vào các lỗi thường gặp, việc nắm chắc cách mà dải 4‑20 mA tương tác với PWM là điều kiện tiên quyết. Dải 4‑20 mA là một chuẩn công nghiệp dùng để truyền tải thông tin analog qua một dây dẫn duy nhất, trong đó 4 mA đại diện cho giá trị “zero” (hoặc điểm tham chiếu) và 20 mA đại diện cho giá trị “full‑scale”. Khi dùng một bộ tạo tín hiệu PWM để mô phỏng hoặc điều khiển dòng này, PWM sẽ tạo ra một xung vuông có tần số và chu kỳ (duty cycle) có thể điều chỉnh. Sau khi lọc (thường qua một mạch low‑pass), tín hiệu PWM sẽ được chuyển thành điện áp ổn định, sau đó thông qua một mạch chuyển đổi điện áp‑dòng (V‑I converter) để tạo ra dòng 4‑20 mA.

Độ chính xác cuối cùng phụ thuộc vào ba yếu tố chính:

• Độ chính xác của tần số và duty cycle PWM – cần được thiết lập chính xác và duy trì ổn định.
• Độ ổn định nguồn cung cấp – biến động điện áp nguồn sẽ ảnh hưởng tới mức điện áp trung gian và do đó tới dòng đầu ra.
• Hiệu suất và độ chính xác của mạch V‑I converter – cần được hiệu chỉnh để đáp ứng đúng offset (4 mA) và gain (tăng dần tới 20 mA).

2. Những sai lầm phổ biến khi cấu hình

Dưới đây là danh sách các lỗi mà người dùng thường gặp, kèm theo mô tả chi tiết và hậu quả thực tế.

• Lỗi 1: Không cân chỉnh offset và gain đúng cách
  Nhiều lần người dùng chỉ điều chỉnh duty cycle mà quên cân chỉnh điểm “zero” (4 mA). Kết quả là ngay cả khi PWM đang ở duty 0 %, dòng ra vẫn có giá trị > 4 mA, gây sai lệch toàn bộ dải đo. Khi độ sai lệch lớn, bộ đo hoặc PLC sẽ nhận giá trị không đúng, dẫn tới phản hồi không chính xác của hệ thống.
• Lỗi 2: Bỏ qua độ ổn định nguồn cung cấp
  Việc dùng nguồn 7‑12 V không ổn định (điện áp thay đổi ±0.5 V) sẽ ảnh hưởng tới mức điện áp đầu vào của mạch V‑I converter. Ở mức điện áp thấp hơn, dòng 4 mA có thể giảm xuống, còn ở mức cao hơn, dòng có thể vượt 20 mA, gây rủi ro quá tải cho cảm biến.
• Lỗi 3: Chọn tần số PWM không phù hợp
  Tần số quá thấp (dưới 500 Hz) dẫn tới ripple cao sau khi lọc, làm cho dòng 4‑20 mA dao động và gây “nhiễu” khi truyền qua cáp dài. Ngược lại, tần số quá cao (trên 10 kHz) có thể khiến mạch lọc không kịp giảm ripple và làm tăng nhiệt độ tiêu thụ của tụ lọc.
• Lỗi 4: Không ghép mặt đất (ground) đúng cách
  Khi hai thiết bị (bộ tạo tín hiệu PWM và PLC) có nguồn mặt đất khác nhau, sẽ xuất hiện hiện tượng “ground loop”. Điều này làm cho dòng 4‑20 mA có offset ngẫu nhiên, nhất là trong các hệ thống có dây dài.
• Lỗi 5: Bỏ qua khả năng chịu tải của mạch
  Nhiều bộ tạo tín hiệu chỉ có khả năng cung cấp dòng tối đa 20 mA, trong khi các ứng dụng thực tế có thể yêu cầu tới 30 mA (đặc biệt khi có mạch lọc và điện trở đo dài). Nếu vượt quá khả năng, dòng sẽ bị cắt ngắn hoặc gây quá nhiệt.

3. Cách khắc phục và tối ưu cấu hình

Đối với mỗi lỗi, chúng ta có những biện pháp sửa chữa cụ thể, vừa đơn giản vừa hiệu quả.

Khắc phục Lỗi 1 – Cân chỉnh offset và gain

• Sử dụng mạch điều chỉnh nội bộ (trong nhiều bộ tạo tín hiệu PWM hiện đại có chức năng tự động offset calibration) để đưa dòng về 4 mA khi duty = 0 %.

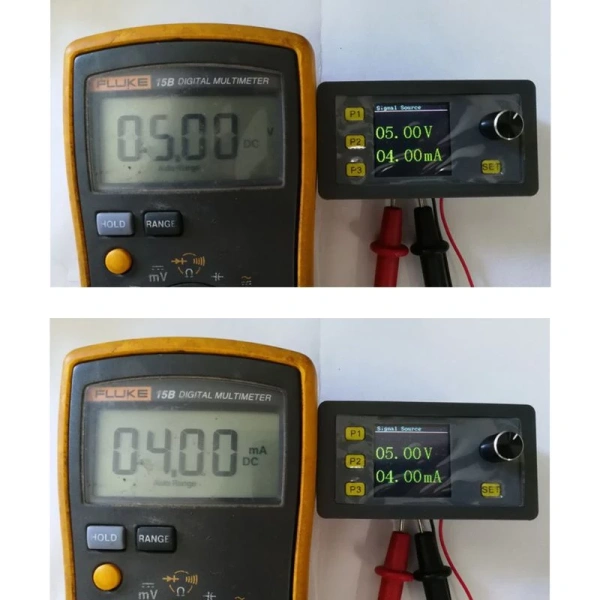

• Thực hiện calibrate lại bằng cách đo trực tiếp với đồng hồ đo dòng và điều chỉnh giá trị “gain” sao cho khi duty = 100 % dòng ra đạt đúng 20 mA.
• Ghi nhận các hệ số hiệu chỉnh vào PLC hoặc máy tính để tự động áp dụng trong các chu kỳ thử nghiệm sau này.

Khắc phục Lỗi 2 – Đảm bảo nguồn cung cấp ổn định

• Sử dụng bộ nguồn có khả năng regulation tốt, ví dụ nguồn chuyển đổi AC‑DC loại công nghiệp với độ ổn định ±0.1 %.
• Thêm bộ lọc lọc LC hoặc một tụ lọc lớn (10 µF~100 µF) ngay sau nguồn để giảm nhiễu và rung động.
• Kiểm tra điện áp nguồn thực tế bằng đồng hồ đa năng mỗi khi khởi động hệ thống, và ghi lại để phát hiện bất kỳ biến thiên nào.

Khắc phục Lỗi 3 – Chọn tần số PWM hợp lý

• Đối với hầu hết các ứng dụng công nghiệp, tần số PWM trong khoảng 1‑5 kHz là đủ để giảm ripple mà không gây quá tải cho mạch lọc.
• Sử dụng mạch lọc dạng RC hoặc LC với tần số cắt thấp hơn ít nhất 5 lần so với tần số PWM để đảm bảo giảm ripple xuống dưới 0.1 %.

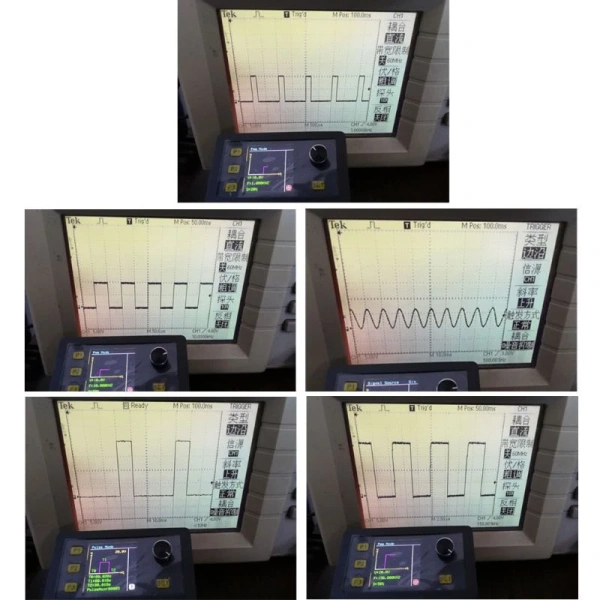

• Thử nghiệm thực tế bằng cách tăng dần tần số và đo ripple bằng oscilloscope; chọn giá trị tối ưu dựa trên kết quả đo.

Khắc phục Lỗi 4 – Thiết kế mặt đất đúng chuẩn

• Áp dụng phương pháp “single‑point grounding” – chỉ có một điểm nối mặt đất chung cho toàn bộ hệ thống.
• Đối với các mạch dài, sử dụng dây mặt đất có lớp vỏ bọc che kín, giảm thiểu các nhiễu điện từ.
• Khi cần nối đất với thiết bị ngoài (ví dụ cảm biến trường), dùng điện trở nối đất (10 ) để ngăn chặn dòng vòng lặp quá mạnh.

Khắc phục Lỗi 5 – Kiểm tra khả năng chịu tải

• Kiểm tra thông số kỹ thuật của bộ tạo tín hiệu (thường được ghi rõ “Signal load capacity”). Nếu công suất cần thiết lớn hơn khả năng cung cấp, cân nhắc dùng bộ khuếch đại dòng hoặc thay thế bằng mô-đun có tải tối đa cao hơn.
• Thêm một mạch bảo vệ quá dòng (có ngưỡng cắt tại 25 mA) để tránh hiện tượng quá tải trong trường hợp thiết bị đầu ra bị hỏng.

4. Lựa chọn module tín hiệu phù hợp cho việc tạo dải 4‑20 mA

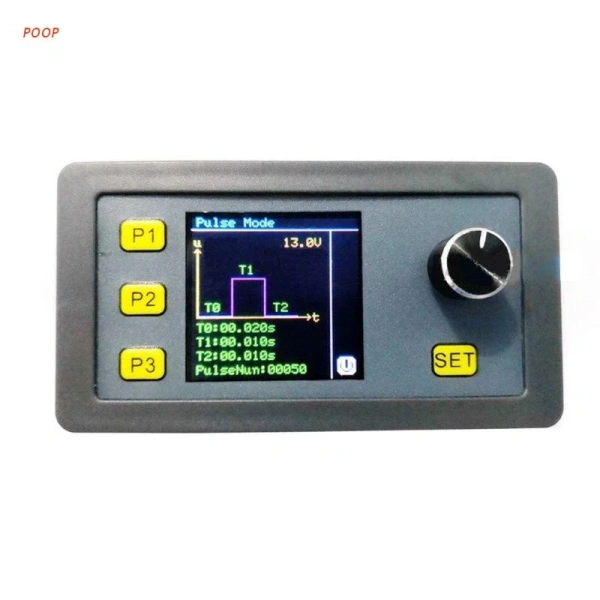

Một trong những yếu tố quan trọng nhất để tránh những sai lầm trên là sử dụng một thiết bị tạo tín hiệu chất lượng, đa chức năng và dễ dàng cấu hình. Module POOP Signal Generator PWM Pulse Adjustable là một lựa chọn đáng cân nhắc cho các kỹ sư muốn thiết lập dải 4‑20 mA một cách nhanh chóng và chính xác.

Những ưu điểm nổi bật của module này bao gồm:

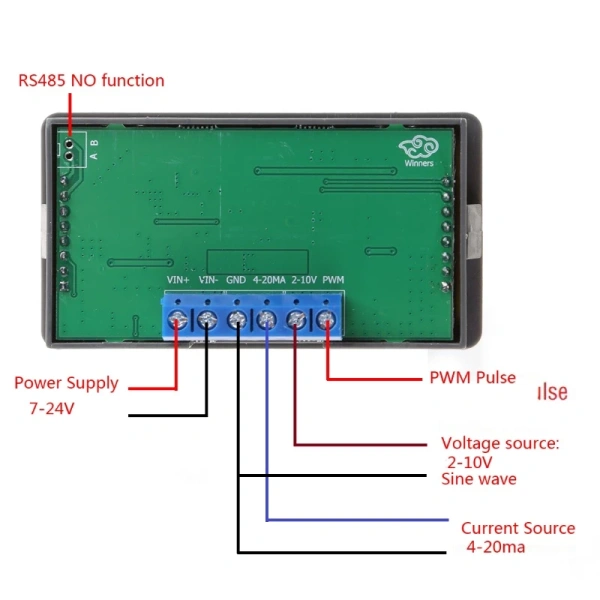

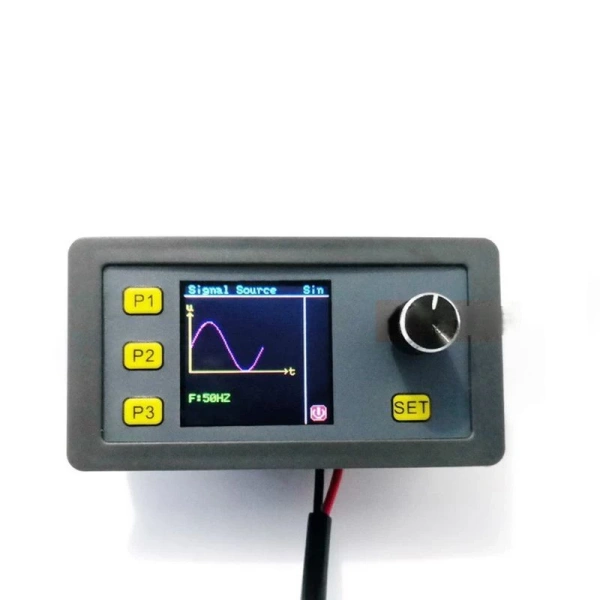

• Cấu hình đa dạng – hỗ trợ chế độ PWM, pulse, source (điện áp 2‑10 V và dòng 4‑20 mA) và sine wave từ 1‑1000 Hz.
• Điện áp và dòng đầu ra ổn định – có khả năng cung cấp dòng tối đa 30 mA, đủ cho hầu hết các vòng đo công nghiệp và cho phép dùng thêm mạch lọc mà không lo quá tải.
• Hiển thị LCD lớn – cho phép quan sát trực tiếp các thông số như tần số, duty cycle, điện áp và dòng đang được xuất ra, giảm thiểu lỗi do nhập sai thông số.
• Điều chỉnh nhanh bằng núm xoay – đáp ứng nhanh, không có độ trễ đáng kể sau khi thay đổi thông số.
• Thiết kế bền bỉ – khung vỏ ABS và linh kiện điện tử chất lượng cao, thích hợp cho môi trường công nghiệp.

Với mức giá hiện tại giảm từ 785 705 VND xuống 649 343 VND, mô-đun này cung cấp một giải pháp kinh tế cho việc thử nghiệm và triển khai thực tế. Khi mua hàng, bạn có thể truy cập đây để biết thêm chi tiết và đặt mua.

5. Kiểm tra và xác nhận kết quả sau khi cấu hình

Sau khi đã thực hiện các bước điều chỉnh và khắc phục, việc kiểm tra lại toàn bộ chuỗi tín hiệu là bước không thể thiếu. Dưới đây là quy trình chuẩn để xác nhận độ chính xác của dải 4‑20 mA.

1. Kiểm tra điện áp trung gian – đo điện áp sau mạch lọc (nếu có) bằng đồng hồ đa năng để chắc chắn nó ổn định trong khoảng 1‑24 V, phù hợp với yêu cầu của mạch V‑I converter.
2. Đo dòng thực tế – dùng ampermeter chuẩn công nghiệp để đo dòng ở các vị trí duty = 0 %, 25 %, 50 %, 75 % và 100 %.
3. So sánh với giá trị mong muốn – tạo một bảng so sánh trong excel hoặc phần mềmXem các sản phẩm Phần Mềm PLC để tính sai số phần trăm. Độ sai lệch nên nằm trong ±0.5 % để đáp ứng tiêu chuẩn công nghiệp.
4. Kiểm tra ripple – dùng oscilloscope để quan sát mức ripple tại tần số PWM đã chọn. Nếu ripple > 0.1 %, cân nhắc giảm tần số PWM hoặc tăng điện dung lọc.
5. Thực hiện test tải thực tế – kết nối dây đo tới cảm biến thật (ví dụ cảm biến lưu lượng hoặc nhiệt độ) và quan sát phản hồi trong điều kiện vận hành thực tế.

Nếu tất cả các bước trên đạt chuẩn, bạn đã hoàn thành quá trình cấu hình dải 4‑20 mA một cách chính xác và an toàn. Khi gặp lại vấn đề trong các dự án sau này, hãy quay lại danh sách các lỗi và cách khắc phục này như một “bảng hướng dẫn nhanh” để tiết kiệm thời gian chẩn đoán.

Việc hiểu sâu và áp dụng các biện pháp khắc phục không chỉ giúp giảm thời gian chết của hệ thống, mà còn kéo dài tuổi thọ của thiết bị đo lường và nâng cao độ tin cậy cho toàn bộ dây chuyền tự động hoá. Hãy luôn kiểm tra lại các thiết lập, sử dụng thiết bị tạo tín hiệu chất lượng và tuân thủ các chuẩn kỹ thuật, để công việc của bạn luôn đạt hiệu suất tối ưu.
