Những chi tiết ẩn trong việc cấu hình microstep của bộ điều khiển động cơ bước 2 pha mà người dùng thường bỏ qua

1. Độ phân chia microstep và ảnh hưởng tới mô-men xoắn

Microstepping không chỉ đơn giản là tăng số bước trung gian giữa hai bước nguyên. Khi thay đổi tỷ lệ phân chia (ví dụ: 1/2, 1/4, 1/8, 1/16, 1/32, 1/64), mô-men xoắn của động cơ tại mỗi microstep cũng thay đổi. Nếu không tính toán đúng, người dùng có thể gặp hiện tượng “động cơ rung” ở một số microstep nhất định.

• Quy tắc cơ bản: Mô-men xoắn giảm dần theo hàm sin() của góc microstep; càng nhỏ microstep, mô-men xoắn tối đa ở các vị trí trung gian sẽ càng thấp.
• Mẹo thực tiễn: Khi sử dụng microstep cao (1/32‑1/64), nên tăng dòng điện định mức (current setting) một chút so với mức cho microstep thấp, để bảo đảm mô-men xoắn đủ ở mọi vị trí.
• So sánh: Đối với động cơ 2 pha 2 A, khi chọn 1/16 microstep, mô-men xoắn trung bình giảm khoảng 20 % so với full‑step; trong khi 1/64 có thể giảm tới 45 % nếu không điều chỉnh dòng.

Việc bỏ qua việc điều chỉnh dòng điện theo microstep sẽ khiến các vị trí microstep trung gian “đơ” hoặc “đứt quãng”, làm mất tính mượt mà và độ chính xác.

2. Cài đặt dòng điện tối đa (Maximum Current) và hiệu ứng “chế độ giảm dòng”

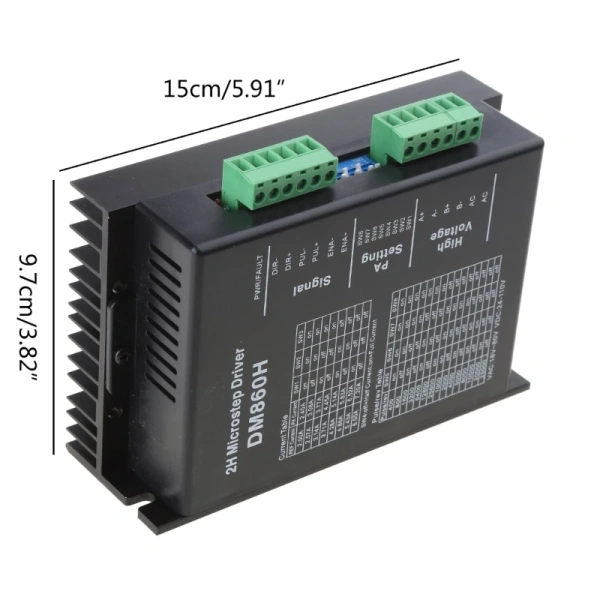

Nhiều bộ điều khiển, bao gồm cả các model 2 pha phổ biến, cung cấp chế độ giảm dòng (current decay) – fast decay và slow decay. Chế độ này ảnh hưởng trực tiếp tới đáp ứng của động cơ trong từng microstep.

• Fast decay: Phản hồi nhanh, phù hợp cho ứng dụng cần tốc độ cao, nhưng có thể tạo tiếng ồn và làm giảm độ ổn định nếu kết hợp với microstep quá cao.
• Slow decay: Mềm hơn, giảm tiếng ồn, nhưng phản hồi chậm hơn, thích hợp cho các máy cần độ chính xác vị trí cao.
• Mẹo thiết lập: Thử nghiệm cả hai chế độ trên cùng một tải, đo tiếng ồn và độ lệch vị trí bằng encoder; lựa chọn chế độ mang lại độ lệch thấp nhất.

Thường người dùng chỉ điều chỉnh giá trị current limit mà quên tinh chỉnh decay mode, dẫn đến việc microstepping không đạt hiệu quả tối ưu.

3. Độ chính xác của tín hiệu đầu vào (Input Signal) và việc cách ly (Isolation)

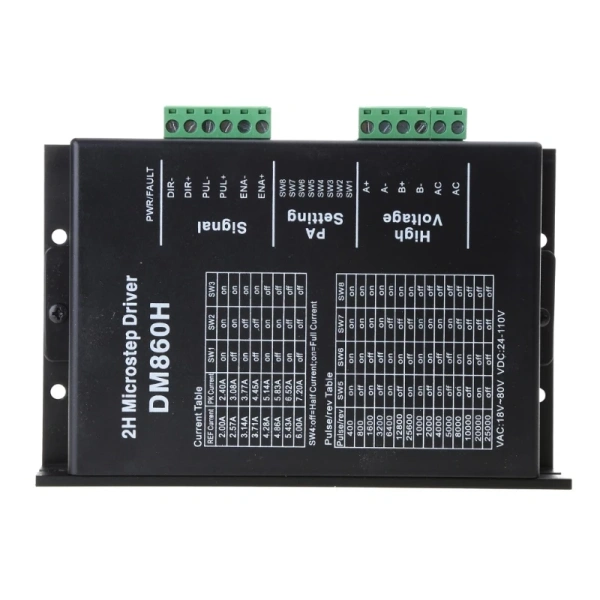

Hầu hết các bộ điều khiển microstep hiện đại đều sử dụng tín hiệu cách ly (optocoupler) để bảo vệ mạch chính khỏi nhiễu. Tuy nhiên, chất lượng và tốc độ đáp ứng của các optocoupler khác nhau, và việc lựa chọn nguồn tín hiệu không phù hợp có thể làm mất độ chính xác microstep.

• Tốc độ lên xuống của tín hiệu (rise/fall time): Nếu thời gian này quá chậm, các microstep sẽ không được chuyển đổi đúng thời điểm, gây trễ và rối loạn.
• Độ điện áp cấp đầu vào: Nhiều bộ điều khiển yêu cầu tín hiệu logic chuẩn (3.3 V hoặc 5 V). Cấp điện áp quá cao hoặc quá thấp đều làm giảm độ tin cậy.
• Mẹo kiểm tra: Sử dụng máy đo logic (logic analyzer) để quan sát waveform trên các kênh đầu vào, đảm bảo độ dốc (slew rate) phù hợp.

Những lỗi “tiên đoán” trong mạch driver thường do người dùng lắp đặt nguồn tín hiệu không ổn định, bỏ qua việc sử dụng nguồn cung cấp sạch (clean supply) và không kiểm tra tín hiệu bằng thiết bị đo.

4. Tần số cắt (Cut‑off Frequency) và độ trễ PWM

Microstep dựa trên kỹ thuật PWM để tạo ra các dòng điện trung gian. Tần số cắt PWM quá thấp (ví dụ dưới 20 kHz) sẽ gây hiện tượng “buzz” audible, trong khi tần số quá cao (trên 200 kHz) có thể vượt quá khả năng chuyển mạch của các MOSFET trong driver.

• Điểm cân bằng: Đối với hầu hết động cơ bước 2 A, tần số 50 kHz – 100 kHz là tối ưu, giảm tiếng ồn và vẫn duy trì độ ổn định.
• Tham khảo thực tế: Bộ DM860H cho phép tần số cắt lên tới 200 kHz, giúp linh hoạt điều chỉnh cho các ứng dụng yêu cầu độ mượt cao mà không gây quá nhiệt.
• Mẹo: Khi tăng tần số, giám sát nhiệt độ MOSFET bằng cảm biến nhiệt độ hoặc mạch bảo vệ, tránh hiện tượng “thermal runaway”.

5. Cấu hình động cơ lai (Hybrid vs. Unipolar) và chế độ 2 pha/4 pha

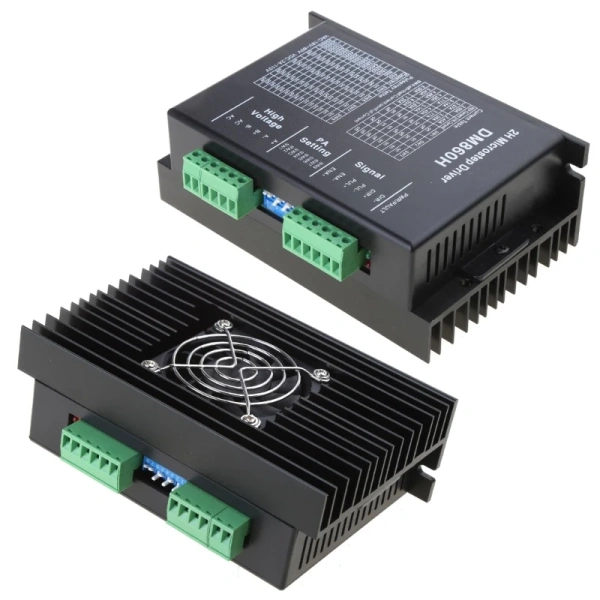

Động cơ bước hiện nay có nhiều loại cấu trúc cuộn dây (unipolar, bipolar, hybrid). Đối với các bộ điều khiển hỗ trợ cả 2 pha và 4 pha, việc lựa chọn chế độ sai sẽ gây ra việc “đứt khúc” trong microstepping.

• Động cơ hybrid (đôi 2.0 A): Thông thường dùng 2 pha, cần cấu hình dòng điện cân bằng cho mỗi cuộn.
• Động cơ 4 pha (unipolar): Cần bật chế độ 4 pha và điều chỉnh dòng điện sao cho từng pha nhận đồng đều.
• Kiểm tra thực tế: Dùng đồng hồ đo điện trở cuộn dây để xác định cấu hình (phải, trung tâm, trái) trước khi nhập tham số.

Nhiều người dùng nhầm lẫn chế độ 2 pha cho động cơ 4 pha, dẫn đến việc dòng điện tập trung vào một vài cuộn, gây quá nhiệt và giảm tuổi thọ.

6. Các tính năng giảm tiếng ồn và cách tối ưu hoá

Ngoài các thiết lập cơ bản, một số bộ điều khiển cung cấp “chức năng tối ưu hoá tiếng ồn” (Noise Optimization). Tính năng này thường thực hiện các phép lọc tín hiệu PWM nhằm giảm ripple hiện tại, nhưng đồng thời có thể làm giảm tốc độ đáp ứng.

• Khi nào bật: Khi máy hoạt động trong môi trường cần giảm tiếng ồn (phòng thí nghiệm, phòng in 3D), bật chế độ này.
• Khi nào tắt: Khi yêu cầu tốc độ cao và độ chính xác vị trí cực đại, nên tắt để tránh giảm tốc độ đáp ứng.
• Thử nghiệm thực tế: Thực hiện một chuỗi chuyển động ở cùng tốc độ, so sánh dải tần số tiếng ồn bằng máy đo dB, quyết định bật/tắt dựa trên kết quả.

7. Ứng dụng thực tế: Sử dụng trình điều khiển MIS CNC DM860H cho microstepping

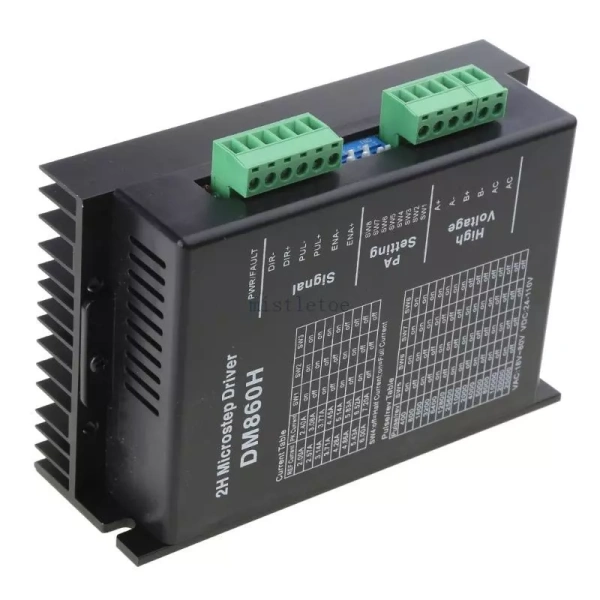

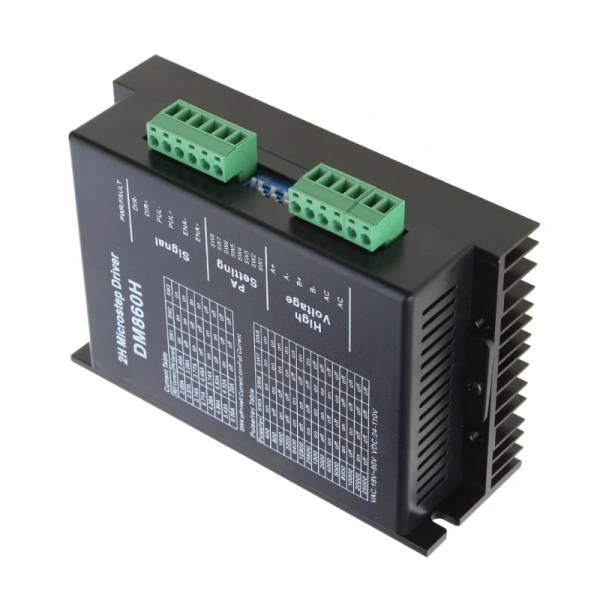

Để minh hoạ cách áp dụng các nguyên tắc trên, chúng ta có thể xem xét một bộ điều khiển thực tế – MIS CNC Kỹ Thuật Số Microstep Trình Điều Khiển DM860H. Đây là một giải pháp đa năng cho các động cơ bước 2 pha, hỗ trợ điện áp đầu vào 24‑80 V DC, dòng đầu ra 2.4‑7.2 A, và cho phép lựa chọn độ phân chia microstep từ 2‑200.

• Đặc điểm nổi bật:
  • Thiết kế cách ly opto, giảm nhiễu từ nguồn tín hiệu.
  • Chế độ giảm tiếng ồn tích hợp, thuận tiện cho máy CNC hoạt động trong môi trường nhạy cảm.
  • Tần số cắt cao lên tới 200 kHz, hỗ trợ microstepping mượt mà ở mức 1/200.
• Cấu hình đề xuất dựa trên các lưu ý trên:
  • Chọn độ phân chia microstep 1/32 hoặc 1/64 tùy theo yêu cầu độ mượt; sau đó tăng dòng định mức khoảng 10‑15 % so với datasheet để bù giảm mô-men xoắn.
  • Đối với động cơ 2 A, bật chế độ slow decay để giảm tiếng ồn và tăng độ ổn định.
  • Cấu hình input signal ở mức 5 V logic, đồng thời sử dụng nguồn cung cấp tín hiệu ổn định (được lọc bằng bộ lọc LC).
  • Thiết lập tần số PWM ở 80 kHz – 100 kHz, cân bằng giữa hiệu suất năng lượng và tiếng ồn.
  • Sử dụng chế độ 2 pha cho các động cơ hybrid; nếu thay đổi sang 4 pha, bật chế độ 4 pha trong phần mềmXem các sản phẩm Phần Mềm cấu hình DM860H.
• Lợi ích thực tiễn: Khi áp dụng các thiết lập này, người dùng báo cáo giảm tiếng ồn tới dưới 55 dB SPL, độ lệch vị trí giảm xuống <0.02 mm, và thời gian chạy liên tục lên tới 12 giờ mà không gặp hiện tượng quá nhiệt.

Như vậy, việc hiểu rõ và áp dụng các chi tiết ẩn này không chỉ cải thiện hiệu năng, mà còn kéo dài tuổi thọ của động cơ và bộ điều khiển.

8. Các lỗi thường gặp và cách khắc phục nhanh

Dưới đây là một danh sách các lỗi phổ biến mà người dùng gặp phải khi cấu hình microstep, kèm theo cách khắc phục thực tiễn:

• Lỗi: Tiếng ồn cao và rung lắc ở tốc độ thấp. Nguyên nhân: Chế độ decay chọn sai, hoặc microstep quá cao mà chưa tăng dòng.
  Khắc phục: Chuyển sang slow decay, giảm microstep xuống 1/16 hoặc tăng dòng đầu ra 5‑10 %.
• Lỗi: Mô-men xoắn giảm mạnh khi chuyển hướng. Nguyên nhân: Tần số PWM quá thấp gây ra ripple lớn.
  Khắc phục: Tăng tần số cắt lên 80 kHz – 120 kHz; kiểm tra nhiệt độ MOSFET.
• Lỗi: Động cơ “bám” ở một vị trí và không di chuyển. Nguyên nhân: Độ cách ly tín hiệu kém, nhiễu cắt nguồn.
  Khắc phục: Dùng nguồn cấp tín hiệu riêng biệt, thêm bộ lọc EMI, kiểm tra kết nối optocoupler.
• Lỗi: Nhiệt độ bộ điều khiển nhanh tăng. Nguyên nhân: Dòng đầu ra quá cao, hoặc tần số PWM quá cao khiến MOSFET chịu tải liên tục.
  Khắc phục: Giảm dòng đầu ra, cài đặt tần số PWM khoảng 50‑80 kHz, và lắp quạt làm mát nếu cần.
• Lỗi: Độ lệch vị trí khi tải trọng thay đổi. Nguyên nhân: Cấu hình microstep không đồng nhất với tải.
  Khắc phục: Thực hiện hiệu chuẩn lại thông số current scaling theo tải, hoặc sử dụng bảng hiệu chuẩn (calibration table) trong firmware.

9. Quy trình tối ưu cấu hình microstep – Bước thực hành

Để giúp bạn áp dụng những kiến thức trên một cách có hệ thống, dưới đây là quy trình từng bước, phù hợp cho cả người mới và kỹ sư giàu kinh nghiệm:

1. Kiểm tra thông số động cơ: Xác định dòng điện danh định, điện áp cuộn, và loại cấu trúc (bipolar hay hybrid).
2. Chọn độ phân chia microstep: Bắt đầu với 1/16, sau đó thử 1/32, 1/64 dựa trên yêu cầu độ mượt và tiếng ồn.
3. Cài đặt dòng điện tối đa: Thiết lập tại 95 % giá trị danh định, tăng 5‑10 % nếu dùng microstep cao để bù đắp mô-men xoắn.
4. Lựa chọn chế độ decay: Thử slow decay cho độ chính xác cao, chuyển sang fast decay nếu cần tốc độ.
5. Đặt tần số PWM: Khởi đầu 80 kHz, theo dõi nhiệt độ và tiếng ồn, điều chỉnh lên hoặc xuống tùy thuộc kết quả.
6. Cấu hình đầu vào: Đảm bảo mức logic (3.3 V/5 V), dùng cáp ngắn và có shielding để giảm nhiễu.
7. Kiểm tra và hiệu chuẩn: Sử dụng encoder hoặc sensor đo vị trí, ghi nhận độ lệch, điều chỉnh current scaling và microstep nếu cần.
8. Giám sát nhiệt độ: Thiết lập alarm nếu nhiệt độ MOSFET > 80 °C, và cân nhắc lắp thêm tản nhiệt hoặc quạt.
9. Ghi lại cấu hình: Lưu lại tất cả các tham số vào tài liệu dự án để tiện bảo trì và nâng cấp trong tương lai.

Thực hiện quy trình trên sẽ giúp bạn không chỉ khắc phục những vấn đề tiềm ẩn mà còn tối ưu hoá toàn bộ hệ thống vận hành.

10. Những câu hỏi thường gặp (FAQ)

• Có cần điều chỉnh dòng điện mỗi khi thay đổi mức microstep không? Đáp: Có. Độ phân chia cao giảm mô-men xoắn, vì vậy nên tăng dòng điện tương ứng, thường từ 5‑15 %.
• Làm sao biết mình đang dùng chế độ fast decay hay slow decay? Đáp: Kiểm tra trong phần mềm cấu hình của bộ điều khiển hoặc tài liệu kỹ thuật; một số model cung cấp chế độ tự động (auto‑decay) dựa trên tốc độ tải.
• Tần số PWM tối đa có ảnh hưởng tới độ bền của MOSFET không? Đáp: Ở tần số > 150 kHz, MOSFET có thể chịu nhiệt độ chuyển mạch cao hơn, vì vậy cần kiểm tra nhiệt độ và có thể bổ sung tản nhiệt.
• Microstep 1/200 có thực sự cần thiết? Đáp: Chỉ khi yêu cầu độ mượt cực kỳ cao (ví dụ: máy khắc laser vi mô). Đối với đa số CNC gia công, 1/32‑1/64 đã đáp ứng tốt.
• Đối với bộ điều khiển DM860H, có cần mua thêm module cách ly? Đáp: Bộ DM860H đã tích hợp cách ly opto; nếu hệ thống môi trường nhiễu mạnh (công nghiệp), nên bổ sung ổn áp và filter EMI.

Những chi tiết ẩn trong cấu hình microstep không chỉ là lý thuyết suông, mà là các yếu tố quyết định đến hiệu suất thực tế của mọi dự án CNC, robot và máy in 3DXem các sản phẩm Máy In 3D. Khi hiểu và áp dụng đúng, bạn sẽ giảm được tiêu hao năng lượng, tối thiểu tiếng ồn, và kéo dài tuổi thọ của thiết bị. Hãy dành thời gian kiểm tra từng tham số, không ngại thử nghiệm và ghi lại kết quả – vì chính sự tỉ mỉ trong các thiết lập nhỏ sẽ mang lại sự khác biệt lớn trong công việc của bạn.
