Những bất ngờ khi lắp adapter PCIExpress 16X vào khung 1U: khoảng trống và tản nhiệt dễ bị bỏ qua

Bạn vừa quyết định nâng cấp máy chủ 1U bằng một card GPU hoặc ổ cứng SSDXem các sản phẩm Ổ Cứng SSD NVMe tốc độ cao, và sau khi mua adapter PCIe x16 90 độ, bạn có thể tưởng tượng rằng chỉ cần gắn thẳng vào khung máy là mọi thứ sẽ suôn sẻ. Tuy nhiên, trong thực tế hầu hết kỹ sư và quản trị viên hệ thống đều gặp phải những “khoảng trống” ẩn và vấn đề tản nhiệt mà không phải lúc nào cũng được chú ý trong tài liệu kỹ thuật. Bài viết dưới đây sẽ dẫn bạn khám phá chi tiết những bất ngờ khi lắp adapter PCIExpress 16X vào khung 1U, đồng thời cung cấp các lời khuyên thực tiễn để tối ưu không gian và duy trì luồng khí hiệu quả.

Những bất ngờ khi lắp adapter PCIExpress 16X vào khung 1U: khoảng trống và tản nhiệt dễ bị bỏ qua

1. Không gian vật lý hẹp – “khoảng trống” thực sự tồn tại ở đâu?

Khung máy chủ 1U (độ cao 1,75 inch) được thiết kế tối đa hoá số lượng thành phần trong một diện tích rất hạn chế. Khi bạn gắn một adapter PCIe x16 90 độ, chiều dài và độ dày của nó sẽ chiếm một phần đáng kể của không gian nội bộ. Những “khoảng trống” mà người dùng thường bỏ qua bao gồm:

• Khoảng trống phía sau thẻ: Adapter 90 độ tạo góc uốn, khiến phần đầu cuối của thẻ kéo dài ra phía sau mainboard, có thể va chạm vào các khối điện năng (Power Supply) hoặc hệ thống cáp.
• Khoảng trống phía dưới khe mở rộng: Khi adapter được lắp vào khe PCIe, khoảng trống dưới thẻ thường bị bỏ qua, dẫn tới việc giảm diện tích lắp đặt cho các ổ cứng 2.5 inch hoặc ổ NVMe trên cùng.
• Khoảng trống phía cạnh khung: Do độ dày của adapter (thông thường 3‑4 mm), một vài milimét có thể gây “chèn ép” vào thanh hỗ trợ (rail) hoặc các thanh tản nhiệt gắn sẵn.

Việc đo đạc chính xác khi thiết kế hoặc nâng cấp là yếu tố quyết định tránh được các va chạm không đáng có. Đối với những trung tâm dữ liệu quy mô lớn, một millimetra sai lệch trong mỗi máy chủ có thể gây ra hàng loạt lỗi khi lắp ráp hàng nghìn thiết bị.

2. Tản nhiệt trong môi trường 1U – Tại sao lưu lượng khí lại quan trọng hơn sức mạnh thiết bị?

Một adapter PCIe x16 thường đi kèm với card GPU hoặc card mạng tốc độ cao, tạo ra nhiệt độ hoạt động lên tới 85 °C hoặc hơn. Trong khung 1U, không có không gian cho quạt lớn hoặc các bộ tản nhiệt rời, vì vậy hầu hết hệ thống dựa vào:

• Luồng khí dọc chiều cao: Không khí được hút vào phía trước, đi qua các bộ phận CPU, RAM, và cuối cùng qua adapter cùng card.
• Heat sink tích hợp trên adapter: Nhiều adapter không đi kèm heat sink, khiến nhiệt sinh ra từ cổng kết nối phải truyền qua PCB – dễ dẫn tới “điểm nóng”.
• Độ giãn nở của PCB và chất liệu kim loại: Khi nhiệt độ tăng, các thành phần có thể giãn, làm lỏng các kết nối, gây rối loạn tín hiệu.

Điều quan trọng là cân bằng giữa “khả năng cung cấp năng lượng” và “khả năng thoát nhiệt”. Nếu không kiểm soát, nhiệt độ quá cao có thể khiến card bị throttle (giảm tốc độ) hoặc thậm chí tự ngắt nguồn, ảnh hưởng đến hiệu suất toàn hệ thống.

3. Lựa chọn loại adapter phù hợp – Khi nào nên dùng 90 độ so với thẳng?

Trên thị trường hiện nay, adapter PCIe được chia thành hai loại chính: dạng thẳng (0 độ) và dạng uốn 90 độ. Mỗi loại có ưu, nhược điểm riêng trong môi trường 1U:

• Adapter thẳng (0 độ):
  • Giữ nguyên chiều dài gắn vào mainboard, giúp tối đa hoá độ ổn định tín hiệu.
  • Thích hợp với các máy chủ có khe mở rộng chiều dài đủ và không có rào cản phía sau.
  • Không giải quyết được vấn đề “độ sâu” khi cần đặt card GPU lớn hơn.
• Adapter 90 độ:
  • Giúp chuyển hướng thẻ lên bên phía dưới hoặc sang hướng dọc, giảm chiều sâu chiếm dụng.
  • Thích hợp với các khung 1U có độ sâu hạn chế, cho phép lắp card lớn hơn trong không gian hẹp.
  • Cần quan tâm tới “khoảng trống” mới tạo ra ở phía sau và phía dưới, như đã nêu ở mục 1.

Do đó, việc xác định mức độ “có chỗ trống” thực tế trong khung 1U là bước đầu tiên trước khi quyết định mua adapter. Các công cụ hỗ trợ đo đạc, như phần mềmXem các sản phẩm Phần Mềm thiết kế CAD hoặc thậm chí bản vẽ kỹ thuật chi tiết, sẽ giúp tránh những sai lầm “giả thiết” về không gian.

4. Cách tối ưu hoá luồng khí khi sử dụng adapter 90 độ – Thực hành nhanh

Dưới đây là một loạt các bước thực tế mà người quản trị có thể thực hiện ngay trên máy chủ hiện có, mà không cần đầu tư thiết bị mới:

• Kiểm tra hướng gió của quạt front‑to‑rear: Đảm bảo quạt đang đẩy không khí xuyên suốt toàn bộ khe mở rộng, không bị chặn bởi dây cáp hoặc bộ chuyển đổi nguồn.
• Sử dụng heat pipe hoặc heat‑sink nhỏ gắn trực tiếp vào đầu PCIe của adapter: Nhiều nhà cung cấp (bao gồm các sản phẩm như SOYIT PCIE Express 16X 90 Độ Adapter) cung cấp thân hợp kim kim loại chịu nhiệt, giúp lan tỏa nhiệt ra môi trường bên ngoài.
• Tháo bớt các module không cần thiết: Nếu hệ thống không cần tới các ổ SSD 2,5 inch phía dưới, cân nhắc loại bỏ chúng để tạo “khoảng trống hô hấp” cho không khí di chuyển dễ dàng hơn.
• Dùng vật liệu lót chịu nhiệt tại chỗ nối adapter – mainboard: Các tấm lót silicone mỏng có thể giảm nhiệt truyền dẫn và giảm rung động, giúp kéo dài tuổi thọ kết nối.
• Kiểm tra độ dày và góc uốn của adapter: Các mẫu 90 độ có độ dày 3‑4 mm. Đối với các khung có cản trở, lựa chọn mẫu dày hơn một chút (tối đa 5 mm) có thể giúp giảm tiếng ồn do dao động khi nhiệt độ tăng.

5. Thực tế sử dụng SOYIT PCIE Express 16X 90 Độ Adapter cho 1U

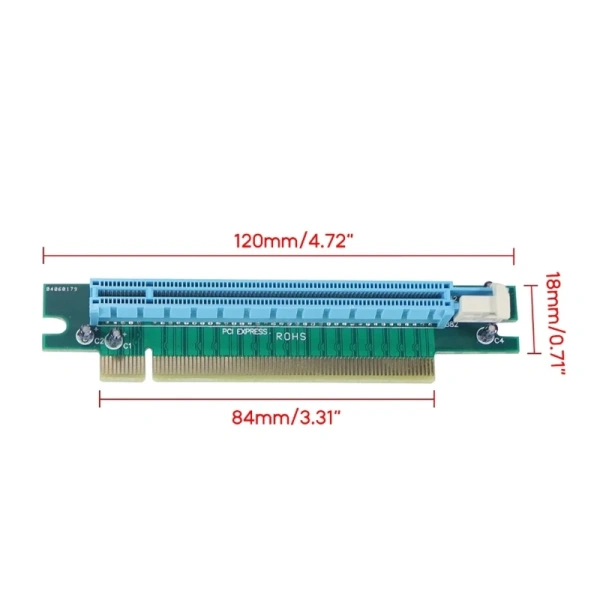

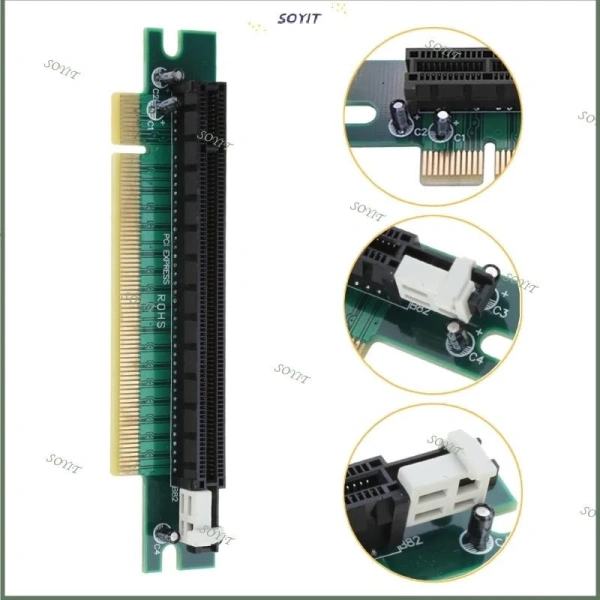

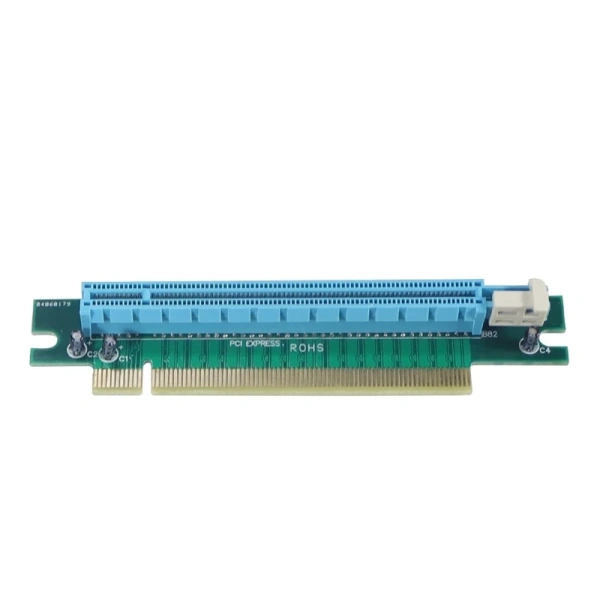

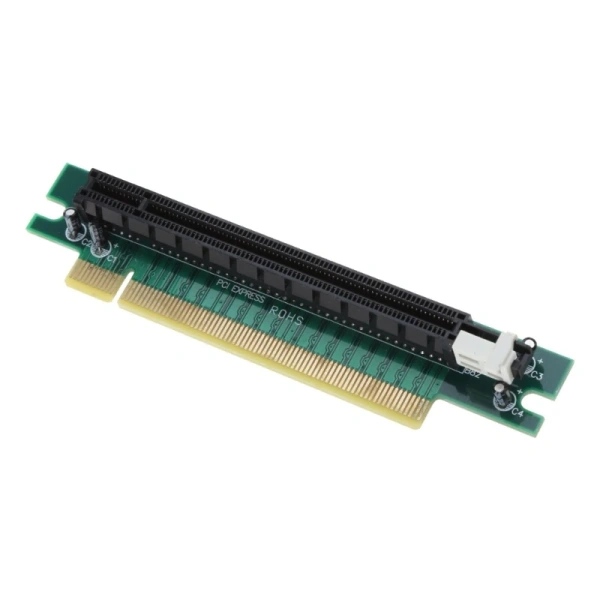

Khi tìm kiếm một giải pháp adapter thích hợp, SOYIT PCIE Express 16X 90 Độ Adapter Thẻ PCIExpress Mở Rộng Cho 1U Máy Tính Máy Chủ Khung Xe Đặc Biệt AccessorY xuất hiện như một lựa chọn đáng cân nhắc. Sản phẩm được làm từ PCB chất lượng cao kết hợp kim loại chịu lực, giúp giữ ổn định kết nối trong thời gian dài. Một số tính năng nổi bật:

• Thiết kế 90 độ: Giúp đặt thẻ PCIe x16 lên góc vuông, thích hợp với khung máy chủ 1U và 2U.
• Đầu male và female chuẩn PCIe x16: Dễ dàng thay thế các thẻ chuyển đổi cũ, hỏng hoặc nứt mà không cần đổi toàn bộ bo mạch chủ.
• Chất liệu kim loại chắc chắn: Đảm bảo sức mạnh và độ bền lâu dài, giảm nguy cơ lỏng kết nối do nhiệt độ cao.

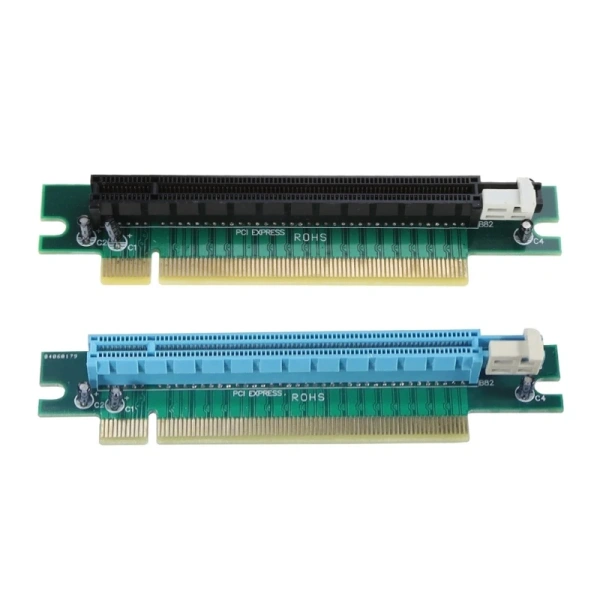

• Màu sắc xanh/đen: Phù hợp với môi trường máy chủ đa dạng, dễ nhận diện khi lắp đặt.

Mặc dù giá bán hiện tại (khoảng 102 377 VND) vẫn ở mức hợp lý, người dùng vẫn cần kiểm tra các yếu tố sau trước khi quyết định mua:

• Độ rộng và độ dài của khe PCIe trên bo mạch chủ: Đảm bảo rằng adapter không vượt quá giới hạn vật lý.
• Khoảng trống phía sau bo mạch: Đo khoảng cách tối thiểu từ cạnh bo mạch đến vách ngăn cuối cùng để tránh va chạm.
• Quy mô tản nhiệt: Kiểm tra xem bạn có đủ không gian để gắn heat‑sink bổ sung hoặc bộ tản khí cho đầu adapter hay không.

6. So sánh chi phí và hiệu năng – Adapter rẻ tiền nhưng có thực sự tiết kiệm?

Một câu hỏi thường gặp là liệu việc đầu tư một adapter mới có đáng giá so với việc chỉ sử dụng các giải pháp “đánh dấu” như tản nhiệt bằng keo tản nhiệtXem các sản phẩm Keo Tản Nhiệt (thermal pad) hay không. Dưới đây là phân tích ngắn gọn dựa trên kinh nghiệm thực tế:

Tiêu chí	Adapter chuyên dụng (ví dụ SOYIT)	Giải pháp tự chế (keo, dây nối)
Độ tin cậy kết nối	Rất cao – chuẩn PCIe x16, giảm rung và lỏng kết nối	Thấp – phụ thuộc vào độ chính xác khi hàn và chất lượng keo
Khả năng tản nhiệt	Khá tốt – khối kim loại truyền nhiệt	Không đáng kể – chỉ phụ thuộc vào keo và bề mặt PCB
Thời gian lắp đặt	Khoảng 10‑15 phút, không cần hàn	Có thể tốn hơn 30 phút nếu có cần hàn lại
Chi phí	~102 k VND (giá giảm)	Rẻ hơn một ít, nhưng tiềm năng lỗ hổng kỹ thuật cao

Kết quả cho thấy, dù chi phí ban đầu của adapter như SOYIT hơi cao hơn một ít so với các giải pháp tạm thời, nhưng về lâu dài, việc giảm nguy cơ mất kết nối và cải thiện tản nhiệt sẽ tiết kiệm chi phí bảo trì và thời gian chết của máy chủ.

7. Một số mẹo “khôn ngoan” khi lắp đặt và kiểm tra sau khi gắn adapter

Để tối đa hoá hiệu quả sau khi đã mua và lắp đặt adapter, hãy áp dụng những bước kiểm tra sau:

• Kiểm tra độ chắc chắn của vít giữ: Vít phải được siết chặt vừa đủ, tránh làm lỏng PCB hoặc gây biến dạng kim loại.
• Đo nhiệt độ vận hành: Sử dụng phần mềm giám sát (IPMI, HWMonitor) để theo dõi nhiệt độ của card GPU hoặc card mạng qua adapter trong vòng 1‑2 giờ liên tục.
• Kiểm tra tín hiệu PCIe: Dùng công cụ như PCIe Diagnostic để chắc chắn rằng băng thông đang chạy ở mức tối ưu (x16 Gen3/Gen4).
• Rà soát các dây cáp và nguồn: Đảm bảo các dây cáp không chạm trực tiếp vào đầu adapter, giảm nguy cơ ngắt quãng tín hiệu.
• Lập nhật ký bảo trì: Ghi lại ngày lắp, mẫu adapter, và các số đo nhiệt độ. Điều này giúp bạn nhanh chóng phát hiện xu hướng suy giảm hiệu suất trong thời gian dài.

8. Khi nào nên cân nhắc thay thế khung 1U bằng 2U?

Mặc dù các adapter như SOYIT cho phép “kéo dài” khả năng lắp đặt trong không gian hẹp, nhưng trong một số trường hợp, việc nâng cấp lên khung 2U sẽ là lựa chọn tối ưu hơn:

• Yêu cầu tản nhiệt mạnh: Khi sử dụng nhiều GPU hoặc card tốc độ cao, việc có thêm khoảng trống cho các heat sink lớn và quạt bổ sung là cần thiết.
• Khả năng mở rộng trong tương lai: Nếu bạn dự định thêm nhiều card mở rộng (NVMe, GPU, FPGA) thì 2U cung cấp nền tảng linh hoạt hơn.
• Quản lý cáp và nguồn điện phức tạp: Khung 2U thường có nhiều rail nguồn và khe cắm 5‑10 A, giúp giảm áp lực lên các mô-đun nguồn.

Tuy nhiên, quyết định nâng cấp không chỉ dựa trên khía cạnh kỹ thuật mà còn phụ thuộc vào chi phí phần cứng, không gian rack và nhu cầu kinh doanh của tổ chức.

9. Tổng hợp các yếu tố quan trọng để tránh “bất ngờ” khi lắp adapter 90 độ

Để có một hệ thống ổn định, người dùng nên xem xét tổng hợp các yếu tố sau trong giai đoạn lập kế hoạch:

• Đo đạc chi tiết: Từ chiều dài, chiều rộng, chiều sâu của khung, đến khoảng trống phía sau và dưới adapter.
• Khả năng tản nhiệt: Đánh giá luồng khí, vị trí các quạt, và khả năng gắn thêm heat‑sink hoặc heat‑pipe.
• Chuẩn kết nối PCIe: Xác nhận độ tương thích với phiên bản (Gen3, Gen4) và băng thông mong muốn.
• Chất liệu và độ bền: Lựa chọn adapter làm từ kim loại chắc chắn và PCB chất lượng để giảm rung, lỏng.
• Chi phí tổng thể: So sánh giữa chi phí adapter, chi phí bảo trì, và chi phí nâng cấp khung máy.

Khi những yếu tố này được cân nhắc một cách toàn diện, khả năng gặp phải những “bất ngờ” không đáng có sẽ giảm đáng kể, đồng thời hiệu suất máy chủ sẽ được duy trì ở mức tối ưu trong thời gian dài.

Việc lắp đặt adapter PCIExpress 16X 90 độ trong khung 1U không còn là câu hỏi “có thể” mà đã trở thành “làm thế nào để làm đúng”. Bằng việc chú ý tới các khoảng trống ẩn, tối ưu luồng khí, và chọn một sản phẩm chất lượng như SOYIT PCIE Express 16X 90 Độ Adapter, bạn không chỉ giảm thiểu rủi ro kỹ thuật mà còn kéo dài tuổi thọ thiết bị, mang lại giá trị thực tiễn cho cả doanh nghiệp và người dùng cuối.
