Nhiệt độ tăng đột biến khiến các linh kiện bán dẫn công suất dạng gói nhỏ dễ gặp hiện tượng giảm hiệu suất

Thời gian mới vừa qua, tại một nhà máy dây chuyền điện tử, các kỹ sư quan sát thấy một nhóm MOSFET dạng gói TO‑252 bỗng dưng giảm khả năng chịu dòng chỉ trong vòng vài giây sau khi máy móc khởi động. Nhiệt độ bề mặt của module đã tăng lên hơn 20 °C so với mức dự tính, khiến dòng điện qua thiết bị giảm xuống và thậm chí gây ra hiện tượng “cản trở” điện áp. Hiện tượng này không chỉ gây gián đoạn sản xuất mà còn ảnh hưởng đến độ tin cậy của toàn bộ hệ thống. Vậy nguyên nhân thực sự của sự “bùng nổ” nhiệt độ là gì và làm sao các linh kiện bán dẫn công suất dạng gói nhỏ có thể tránh khỏi hiện tượng giảm hiệu suất này?

Nguyên nhân và cơ chế nhiệt độ tăng đột biến trong các mạch công suất

1. Tải đột biến và quá tải ngắn hạn

Khi tải đột ngột thay đổi – chẳng hạn như khi một động cơ khởi động, hoặc khi một nguồn điện dự phòng (UPS) chuyển giao nguồn – dòng điện qua MOSFET hoặc IGBT tăng nhanh, tạo ra nhiệt sinh (Joule heating) lớn. Trong những giây đầu tiên, khả năng tản nhiệt của lớp PCB hoặc tản nhiệt không kịp đáp ứng, dẫn đến nhiệt độ bề mặt tăng mạnh.

Đối với các linh kiện có package nhỏ như TO‑252, diện tích bề mặt tiếp xúc với tản nhiệt thường giới hạn, khiến nhiệt độ tăng nhanh hơn các package lớn như TO‑220.

2. Điện trở nhiệt và sai số trong thiết kế tản nhiệt

Điện trở nhiệt (RJC, RJA) là thông số quan trọng xác định khả năng dẫn nhiệt từ chíp sang môi trường. Khi RJA cao (do lắp đặt không đúng hoặc thiết kế tản nhiệt kém), phần nhiệt sẽ tích tụ trong chip, kéo nhiệt độ lên mức không kiểm soát. Ngoài ra, một số thiết kế PCB sử dụng đường copper mỏng hoặc không đủ mặt phẳng để phân phối nhiệt, cũng làm tăng RJA.

3. Môi trường làm việc khắc nghiệt

Trong các nhà máy công nghiệp hoặc xe điện, nhiệt độ phòng có thể dao động mạnh từ 20 °C lên trên 50 °C. Khi nhiệt độ môi trường tăng, nhiệt độ chênh lệch giữa chip và môi trường giảm, khiến quá trình tán nhiệt chậm hơn và độ nóng lên của chip sẽ đạt ngưỡng hạn chế nhanh hơn.

4. Hiệu ứng nhiệt độ đối với các thông số điện của bán dẫn

• RDS(on) – điện trở kênh bật của MOSFET: tăng nhiệt độ sẽ làm tăng RDS(on) lên tới 1.5–2 lần, làm giảm hiệu suất dẫn và sinh ra nhiệt sinh thêm nữa.
• Vth (Threshold voltage): nhiệt độ cao làm Vth giảm, gây hiện tượng “tự bật” và thay đổi dòng qua thiết bị.
• Diode reverse recovery: thời gian hồi phục của diode tích hợp cũng gia tăng, ảnh hưởng tới phản hồi trong mạch chuyển đổi.

Các biện pháp giảm nhiệt độ và duy trì hiệu suất

1. Tối ưu thiết kế tản nhiệt cho các package nhỏ

Đối với gói TO‑252, việc gắn thermal pad trực tiếp vào mặt PCB có lớp copper dày (≥ 2 oz) và sử dụng lớp dung môi (thermal vias) để kéo nhiệt vào mặt sau board là một cách thường được áp dụng.

• Đảm bảo có ít nhất 4–6 vias dưới thermal pad, kích thước từ 0.3 mm đến 0.4 mm, và làm đầy bằng chất dẫn nhiệt (thermal paste).
• Sử dụng heat sink rời nếu thiết kế cho phép, với độ nghiêng phù hợp để tối đa hoá lưu lượng không khí.
• Kiểm tra layout để giảm khoảng cách giữa MOSFET và các linh kiện tản nhiệt khác (như inductors lớn).

2. Áp dụng phương pháp điều khiển nhiệt độ thông minh

Các bộ vi xử lý hoặc driver MOSFET ngày nay hỗ trợ tính năng “soft‑start” và “current limiting”. Khi phát hiện dòng tăng đột biến, chúng giảm dần điện áp ngõ vào, tránh nhiệt độ tăng nhanh quá mức. Tích hợp temperature sensor ngay trên chip giúp hệ thống có phản hồi thời gian thực.

• Sử dụng PWM với tần số tối ưu để giảm hao phí chuyển đổi.
• Cấu hình over‑temperature protection (OTP) để tắt tải trước khi nhiệt độ vượt mức an toàn.

3. Kiểm soát môi trường làm việc

Trong các ứng dụng công nghiệp, nên lắp đặt các hệ thống forced‑air cooling hoặc liquid cooling cho khu vực chứa MOSFET. Nếu không thể thay đổi hệ thống tản nhiệt, hãy cân nhắc giảm công suất hoạt động của thiết bị (điều chỉnh độ rộng xung, giảm voltage input).

Lựa chọn linh kiện phù hợp: So sánh các công nghệ đóng gói

Không chỉ cách thiết kế mà cả việc lựa chọn linh kiện cũng quyết định mức độ chịu nhiệt của hệ thống. Dưới đây là một bảng so sánh nhanh giữa các package thường thấy cho bán dẫn công suất.

Package	Diện tích bề mặt	RJA (°C/W)	Ưu điểm	Nhược điểm
TO‑220	~ 30 mm²	30‑40	Dễ gắn heat sink, chịu công suất lớn	Lớn, không thích hợp cho board dày mỏng
TO‑252 (DPAK)	~ 15 mm²	45‑55	Nhỏ gọn, thích hợp cho PCB bề mặt	Cần thiết kế thermal pad kỹ lưỡng
QFN 8×8	~ 10 mm²	30‑45	Độ dẫn nhiệt tốt, đáp ứng tần số cao	Yêu cầu quy trình hàn PCB chính xác
Power MOSFET in SiC	Biến đổi	20‑30	Khả năng chịu nhiệt cực cao, hiệu suất tốt	Giá thành cao, cần driver chuyên dụng

Chọn gói TO‑252 cho ứng dụng nhúng

Khi không gian thiết kế hạn chế – ví dụ trong các module nguồn cấp cho thiết bị công nghiệp nhỏ gọn hoặc trong bộ điều khiển xe điện – gói TO‑252 thường là lựa chọn ưu tiên. Tuy nhiên, để tránh hiện tượng giảm hiệu suất do nhiệt độ, cần thực hiện các bước sau:

• Kiểm tra RJC của linh kiện từ datasheet, so sánh với yêu cầu tản nhiệt thực tế.
• Tính toán công suất tỏa nhiệt (P = I²·RDS(on)) dựa trên tải thực tế.
• Đảm bảo rằng thermal impedance tổng hợp (junction‑to‑ambient) không vượt quá giá trị cho phép khi nhiệt độ môi trường lên đến 45 °C.

Ứng dụng thực tế và ví dụ về sản phẩm FQD10N65 trong môi trường nhiệt độ cao

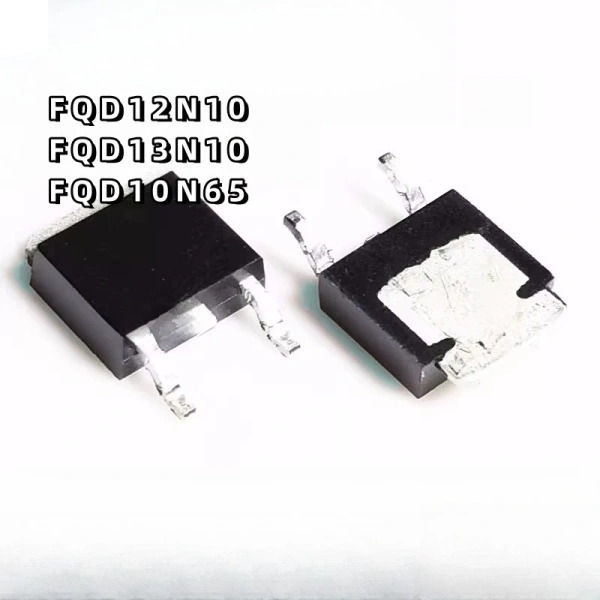

Đối với các nhà thiết kế đang tìm kiếm một MOSFET công suất có hiệu năng ổn định trong gói TO‑252, FQD10N65 (còn gọi là 12N10, 13N10L, 10N60C) là một giải pháp đáng cân nhắc. Sản phẩm thuộc Thương Hiệu Mới Chính Hãng, được thiết kế để hoạt động với điện áp tối đa 650 V và dòng tối đa 10 A, đáp ứng nhu cầu của các mạch chuyển đổi DC‑DC, inverter và nguồn cấp công suất vừa và nhỏ.

Điểm mạnh của FQD10N65:

• RDS(on) thấp vào mức 0.9  tại 10 A, giúp giảm nhiệt sinh.
• Được cung cấp trong package TO‑252, thích hợp cho việc hàn SMD trên PCB.
• Chứa lớp silicon được tối ưu, giảm độ suy giảm hiệu suất khi nhiệt độ môi trường lên tới 85 °C.

Đối với người dùng, việc mua FQD10N65 qua đường link mua hàng với giá khuyến mãi 6.359 VND (giá gốc 7.822 VND) là một lựa chọn kinh tế cho các dự án có yêu cầu cao về độ tin cậy và chi phí.

Một số lưu ý khi áp dụng FQD10N65 trong môi trường nhiệt độ cao:

• Đặt thiết bị trên một thermal pad có diện tích tối thiểu 5 mm × 5 mm, đồng thời khai thác tối đa các via nhiệt để dẫn nhiệt ra lớp copper dày.
• Kết hợp soft‑start circuit để tránh dòng khởi động đột ngột, giảm rủi ro tăng nhiệt độ ngay sau khi bật nguồn.
• Sử dụng temperature monitoring từ driver để tự động giảm công suất nếu nhiệt độ vượt quá 120 °C (giới hạn tối đa của thiết bị).

Phân tích dài hạn: Đánh giá hiệu suất sau một thời gian hoạt động liên tục

Khi thiết bị được triển khai trong một hệ thống chuyển đổi năng lượng, việc theo dõi hiệu suất theo thời gian là yếu tố quan trọng để phát hiện sớm các dấu hiệu giảm năng suất.

1. Phương pháp thu thập dữ liệu nhiệt độ

Đối với các board có MOSFET dạng TO‑252, các kỹ sư thường lắp đặt một thermistor hoặc diode nhiệt độ gần chip để ghi lại dữ liệu trong suốt quá trình chạy.

• Sử dụng data logger để lưu trữ nhiệt độ theo phút.
• So sánh mức nhiệt độ bình thường (khoảng 40‑50 °C) với mức đỉnh (có thể lên tới 100 °C) khi tải thay đổi.

2. Đánh giá mức giảm RDS(on) theo nhiệt độ

Khi nhiệt độ tăng, RDS(on) thay đổi theo hệ số nhiệt (TC). Ví dụ, với TC ≈ 0.005 /°C, nếu nhiệt độ tăng 30 °C, RDS(on) có thể tăng đến 0.15 , đồng nghĩa với mức mất mát công suất tăng 30 % so với thiết kế ban đầu.

3. Thực hiện hiệu chỉnh và tối ưu hoá

Dựa trên dữ liệu thực tế, người thiết kế có thể:

• Điều chỉnh duty cycle của PWM để giảm công suất tỏa nhiệt trong những đoạn cao điểm.
• Thay đổi thông số gate drive voltage (ví dụ tăng từ 10 V lên 12 V) nhằm giảm RDS(on) ngay cả trong môi trường nhiệt độ cao.
• Thêm thermal shutdown trong firmware để ngắt tải trước khi nhiệt độ đạt ngưỡng nguy hiểm.

Những lỗi thường gặp và cách khắc phục nhanh

Lỗi 1: Đánh giá RJA sai vì không tính thermal vias

Nhiều thiết kế bỏ qua việc chèn vias dưới thermal pad. Kết quả là nhiệt không thoát ra, làm cho RJA lên gấp đôi.

Cách khắc phục: Thiết kế ít nhất 6–8 vias có đường kính 0.35 mm, đồng thời làm đầy bằng bột chì hoặc keo tản nhiệt.

Lỗi 2: Thiết kế PCB quá mỏng khiến copper không đủ khả năng dẫn nhiệt

Copper mỏng (≤ 0.8 oz) không thể phân phối nhiệt hiệu quả.

Cách khắc phục: Tăng độ dày copper lên 2 oz cho các vùng chịu tải lớn, đặc biệt là dưới MOSFET.

Lỗi 3: Không sử dụng driver MOSFET có tính năng “current limiting”

Khi dòng qua MOSFET vượt ngưỡng, nhiệt độ tăng mạnh.

Cách khắc phục: Chọn driver tích hợp current limit, hoặc thêm mạch ngõ vào để giám sát I_DS.

Tiêu chí đánh giá khi mua MOSFET dạng gói nhỏ

Đối với nhà sản xuất hay kỹ sư tự thiết kế, việc lựa chọn MOSFET không chỉ dựa vào giá thành mà còn dựa trên những tiêu chí sau:

• RDS(on) thấp – Giúp giảm nhiệt sinh trong quá trình hoạt động.
• Thời gian bật tắt nhanh – Phù hợp cho mạch chuyển đổi công suất cao.
• Độ bền nhiệt – Kiểm tra RJC và nhiệt độ tối đa (Tj) trong datasheet.
• Khả năng bán hàng – Hàng chính hãng như FQD10N65 thường đi kèm giấy chứng nhận và bảo hành.
• Tính linh hoạt trong PCB layout – Các sản phẩm có thiết kế pad và via tiêu chuẩn sẽ giảm thời gian thiết kế.

Với những thông tin trên, độc giả có thể hiểu rõ hơn về những yếu tố gây nhiệt độ tăng đột biến và cách giảm thiểu hiện tượng giảm hiệu suất ở các linh kiện bán dẫn công suất dạng gói nhỏ. Việc áp dụng các biện pháp thiết kế tản nhiệt chính xác, lựa chọn linh kiện phù hợp và theo dõi nhiệt độ liên tục sẽ giúp duy trì hiệu suất ổn định, kéo dài tuổi thọ của thiết bị và giảm thiểu chi phí bảo trì trong dài hạn.
