Lý do module SFP gigabit 1.25 G 1310 nm‑1550 nm 5 km thường gây mất tín hiệu khi kết nối với MikroTik hoặc Cisco

Bạn đang chuẩn bị mở rộng mạng doanh nghiệp hoặc kết nối một phòng máy chủ ở cách xa 5 km, và đã chọn mô-đun SFP gigabit 1310 nm‑1550 nm? Thế nhưng khi gắn vào thiết bị MikroTik hoặc Cisco, tín hiệu liên tục rung lên, giảm tốc độ hoặc thậm chí mất hoàn toàn. Vấn đề này không phải là “điên rồ” mà khá phổ biến, và ở một mức độ nào đó, nó có thể gây ra những gián đoạn kinh doanh không đáng có. Bài viết dưới đây sẽ đi sâu vào nguyên nhân gây mất tín hiệu, cách khắc phục, so sánh tương thích giữa các hãng và cung cấp một số lời khuyên thực tế để bạn yên tâm triển khai mô-đun SFP quang đơn 5 km.

Lý do module SFP gigabit 1.25 G 1310 nm‑1550 nm 5 km thường gây mất tín hiệu khi kết nối với MikroTik hoặc Cisco

1. Khớp chuẩn giao tiếp (optical interface) không đồng nhất

Trong môi trường mạng doanh nghiệp, chuẩn optical interface là yếu tố quyết định tính ổn định. Các nhà sản xuất thiết bị mạngXem các sản phẩm Thiết Bị Mạng như MikroTik và Cisco thường áp dụng các phiên bản SFP khác nhau, dù cùng là chuẩn SFP (Small Form-factor Pluggable). Một số yếu tố có thể dẫn đến mất tín hiệu:

• Kiểu cắm SC vs LC: Mặc dù chuẩn SFP thường dùng cổng LC, nhưng một số mô-đun (như ZoeRax) sử dụng cổng SC đơn, cần chắc chắn đầu nối trên thiết bị hỗ trợ hoặc dùng adapter chất lượng.
• Chế độ đơn (Simplex) vs song (Duplex): Mô-đun ZoeRax là đơn (BiDi) – truyền và nhận trên cùng một sợi. Nếu thiết bị của bạn được cấu hình cho Duplex, sẽ không nhận được tín hiệu.
• Điều kiện DDM (Digital Diagnostic Monitoring): Cisco có thể yêu cầu các tham số DDM cụ thể (như công suất truyền ra 0 dBm). Nếu mô-đun cung cấp thông tin không khớp, thiết bị sẽ tự động tắt cổng để bảo vệ.

2. Sự khác biệt về mức công suất (optical power) và độ suy hao (attenuation)

Khoảng cách truyền 5 km đòi hỏi mức công suất phát lên (output power) và nhận (receiver sensitivity) phải phù hợp. Một số mô-đun SFP giá rẻ có output power thấp, trong khi một số thiết bị MikroTik như RB260GSP hoặc RB4011 yêu cầu công suất tối thiểu -3 dBm để nhận đúng.

Hơn nữa, độ suy hao của cáp quang phụ thuộc vào loại sợi (OS1, OS2), chất lượng đầu nối, và điều kiện môi trường (nhiệt độ, ẩm ướt). Nếu tổng suy hao vượt ngưỡng cho phép (thông thường < -20 dB cho 5 km), tín hiệu sẽ giảm mạnh và gây mất gói.

• Kiểm tra thông số Tx Power và Rx Power thông qua lệnh DDM (ví dụ: /interface sifc monitor 0 trên MikroTik).
• Đảm bảo dùng sợi quang đa mode OS2 phù hợp với bước sóng 1310/1550 nm để giảm mất mát.

3. Độ tương thích phần mềm (firmware) và cấu hình giao thức

Không ít khi firmware của thiết bị mạng chưa “biết” cách giao tiếp với mô-đun SFP của nhà sản xuất khác. Ví dụ, một số phiên bản RouterOS mới hơn đã cải thiện khả năng nhận diện mô-đun non‑Cisco, trong khi các bản cũ hơn có thể hiển thị unsupported SFP module và tự động tắt cổng.

Cấu hình giao thức truyền dữ liệu (Full‑Duplex, Auto‑Negotiate) cũng cần đồng bộ:

• Trên Cisco, dùng lệnh show interface transceiver để xác nhận mô-đun được công nhận và bật auto‑mdix.
• Trên MikroTik, kiểm tra mục Auto‑Negotiation trong menu SFP và bật Enable nếu cần.

4. Vấn đề môi trường vật lý và lắp đặt không chuẩn

Một cặp cáp quang lỏng lẻo, bị gập, hoặc chưa được làm sạch đầu nối có thể tạo ra phản xạ (reflective loss) đáng kể. Khi ánh sáng phản hồi lại nguồn phát, công suất thực tế sẽ giảm và gây lỗi bit.

Đặc biệt, trong môi trường công nghiệp có độ ẩm cao hoặc nhiệt độ dao động (‑20 °C ~ 70 °C), các mô-đun công nghiệp như ZoeRax được thiết kế chịu được, nhưng chỉ khi khay lắp đặt được kín, không có bụi và rung lắc. Nếu lắp trong hộp máy chủ mở, khả năng nhiễu sẽ tăng.

5. Sai lầm phổ biến khi sử dụng cặp mô-đun A + B (TX/RX đảo ngược)

Mô-đun SFP BiDi 1310 nm‑1550 nm yêu cầu một cặp mô-đun A (TX 1310 nm / RX 1550 nm) và B (TX 1550 nm / RX 1310 nm). Khi chỉ mua một mô-đun hoặc nhầm lẫn vị trí cắm, đường truyền sẽ không khớp.

Đối với ZoeRax, “1 cặp” đã bao gồm hai mô-đun: một cho TX 1310 nm / RX 1550 nm, một cho TX 1550 nm / RX 1310 nm. Nếu bạn chỉ sử dụng một bên, chỉ có khả năng truyền một chiều, và thiết bị có thể tắt cổng do thiếu phản hồi.

6. So sánh tính năng giữa mô-đun đơn (Single‑mode) và mô-đun đa mode (Multi‑mode)

Đối với khoảng cách 5 km, single‑mode là lựa chọn tối ưu vì khả năng truyền xa với độ suy hao thấp. Tuy nhiên, một số người dùng lầm tưởng dùng mô-đun đa mode OS1 với bước sóng 850 nm sẽ tiết kiệm chi phí, nhưng lại không đáp ứng chuẩn 1310 nm/1550 nm, dẫn đến mất tín hiệu.

• Single‑mode (1310/1550 nm): Khoảng cách lên tới 80 km, công suất giảm ít, thích hợp cho các liên kết liên địa điểm.
• Multi‑mode (850/1300 nm): Khoảng cách thường dưới 2 km, chi phí cáp thấp hơn nhưng không phù hợp cho 5 km.
• Do đó, nếu bạn đã chọn ZoeRax 5 km, hãy chắc chắn dùng sợi quang single‑mode tiêu chuẩn OS2.

7. Kiểm tra thực tế và đề xuất giải pháp

Dưới đây là một quy trình kiểm tra từng bước, giúp xác định nguyên nhân mất tín hiệu và đưa ra giải pháp nhanh chóng:

1. Kiểm tra mô-đun được công nhận: Trên Cisco, dùng show interface transceiver; trên MikroTik, kiểm tra Status trong Interfaces > SFP. Nếu hiện “Unsupported”, cập nhật firmware hoặc thay mô-đun phù hợp.
2. Đọc giá trị DDM: Xem Tx Power và Rx Power. Nếu Tx Power < -6 dBm hoặc Rx Power < -20 dBm, kiểm tra cáp và các đầu nối.
3. Kiểm tra cáp quang:
   • Dùng máy đo OTDR để xác định điểm mất mát.
   • Làm sạch đầu cắm SC bằng alcohol swab.
   • Đảm bảo sợi không bị gập gọt.
4. Đảm bảo cấu hình duplex: Trên cả hai thiết bị, bật Auto‑Negotiation hoặc cấu hình Full‑Duplex theo cùng một tiêu chuẩn.
5. Kiểm tra nhiệt độ môi trường: Đảm bảo nhiệt độ hoạt động không vượt quá –20 °C ~ 70 °C, đặc biệt trong các tủ máy lạnh công nghiệp.
6. Thay đổi cặp mô-đun A/B nếu phát hiện chiều truyền ngược.

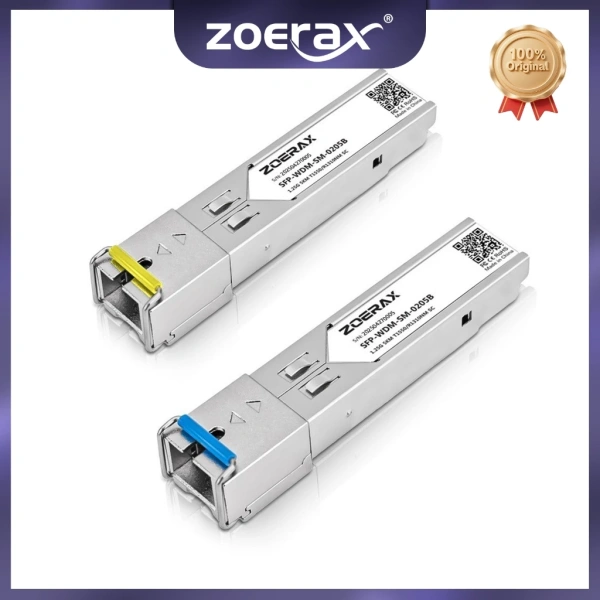

8. Khi nào nên chọn ZoeRax 1 Cặp Mô Đun Quang Gigabit SFP SC 1.25G 5KM?

Nếu bạn đã hiểu rõ những vấn đề trên, ZoeRax cung cấp một giải pháp hợp lý cho các mạng doanh nghiệp vừa và nhỏ:

• Tiết kiệm tài nguyên: Công nghệ WDM (BiDi) cho phép truyền cả hai chiều trên một sợi duy nhất, giảm đáng kể chi phí dây quang.
• Độ ổn định công nghiệp: Hoạt động từ -20 °C tới 70 °C, đáp ứng yêu cầu môi trường khắc nghiệt.
• Hỗ trợ DDM: Giúp bạn theo dõi công suất, nhiệt độ và các tham số quang học thực thời gian, dễ dàng chuẩn đoán sự cố.

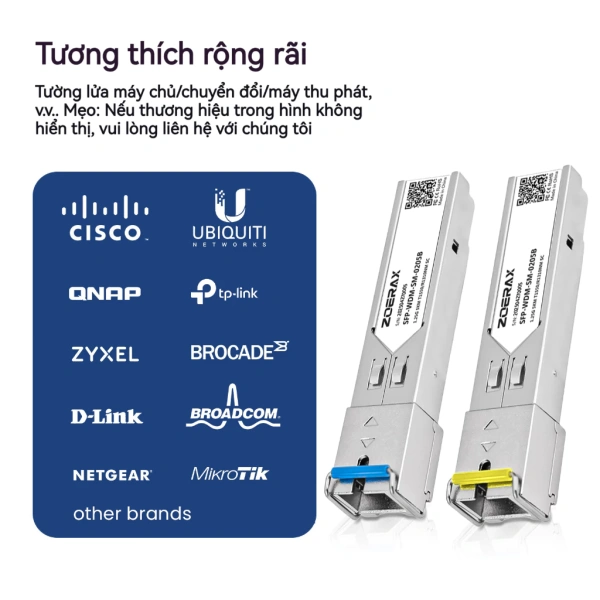

• Tương thích rộng rãi: Được khẳng định hoạt động với Cisco, MikroTik, Ubiquiti, QNAP và các thiết bị thương hiệu khác.
• Giá cả hợp lý: Với mức giá gốc 432 795 VND, hiện đang giảm còn 335 500 VND – mức giá cạnh tranh cho một mô-đun công nghiệp có tính năng DDM và BiDi.

Để mua, bạn có thể truy cập đây và lựa chọn cặp mô-đun A + B (TX 1310 nm / RX 1550 nm và TX 1550 nm / RX 1310 nm) phù hợp với nhu cầu triển khai.

9. Các lời khuyên thực tiễn cho việc triển khai liên kết quang dài 5 km

Dưới đây là một số mẹo thực tế, giúp bạn giảm thiểu rủi ro khi triển khai mô-đun SFP gigabit 1.25 G:

• Đánh giá đường truyền trước khi lắp đặt: Sử dụng bản đồ địa hình và kiểm tra độ dốc, các khu vực có nhiễu điện từ.
• Lựa chọn cáp chất lượng: Hãy chọn cáp single‑mode OS2 chuẩn IEC 60793‑2‑40, đảm bảo độ suy hao < 0.35 dB/km cho bước sóng 1310 nm.
• Đánh giá nguồn điện: Đảm bảo nguồn cấp cho các thiết bị mạng ổn định, tránh nhiễu điện áp ảnh hưởng tới mô-đun SFP.
• Thực hiện kiểm tra “loopback”: Cắm mô-đun SFP vào một module loopback (đầu vào và đầu ra của cùng một thiết bị) để xác nhận tín hiệu quang hoạt động bình thường trước khi kết nối hai đầu.
• Giữ hồ sơ cấu hình và nhật ký sự cố: Ghi lại các tham số DDM, giá trị suy hao và thời gian xảy ra sự cố; giúp phân tích và khắc phục nhanh hơn.
• Đào tạo nhân viên IT: Đảm bảo những người quản lý mạng biết cách kiểm tra và thay thế mô-đun SFP mà không gây hỏng thiết bị.

10. Tóm tắt các yếu tố quan trọng để tránh mất tín hiệu

Mặc dù không có một công thức “đúng 100%”, nhưng nếu bạn chú ý đến các khía cạnh sau, tỷ lệ thành công của liên kết sẽ tăng đáng kể:

• Đảm bảo khớp chuẩn SC, đơn (Simplex) và cấu hình đúng A/B.
• Kiểm tra công suất truyền và nhận (Tx/Rx Power) bằng DDM, tránh các mức suy hao quá cao.
• Cập nhật firmware và cấu hình Auto‑Negotiation trên cả hai thiết bị.
• Sử dụng sợi quang single‑mode OS2 đúng tiêu chuẩn, giữ đầu cắm sạch sẽ.
• Đối với môi trường công nghiệp, chọn mô-đun có điểm chịu nhiệt độ và khả năng chống bụi, như ZoeRax.

Nhờ thực hiện những bước kiểm tra và chú ý kỹ thuật này, bạn không chỉ khắc phục được hiện tượng mất tín hiệu mà còn tối ưu hiệu suất mạng quang 1.25 G cho doanh nghiệp, bảo vệ đầu tư hạ tầng và giữ cho hệ thống luôn hoạt động trơn tru. Chúc bạn triển khai thành công và luôn duy trì một mạng lưới kết nối vững mạnh.
