Lưu ý quan trọng khi lắp board IGBT cho hệ thống bơm nước: Đôi khi lỗi chỉ vì không ghép đúng pha

Trong một khu vực nông trại, khi đang điều chỉnh dòng điện cho hệ thống bơm nước, một âm thanh kêu lạ vang lên và máy bơm dừng lại dù công suất đã được cài đặt đúng. Nguyên nhân không phải do bộ nguồn hay lỗi phần mềm, mà là do dây pha được ghép sai thứ tự. Vấn đề này, tuy đơn giản, lại gây ra hậu quả nghiêm trọng cho cả thiết bị và người vận hành nếu không được nhận biết và khắc phục kịp thời.

Bài viết sẽ đi sâu vào các lưu ý kỹ thuật khi lắp board IGBT cho hệ thống bơm nước, nhấn mạnh tới tầm quan trọng của việc ghép đúng pha, đồng thời cung cấp những phân tích, mẹo thực tiễn và so sánh các phương pháp lắp đặt để người đọc có thể áp dụng ngay vào thực tiễn.

Lưu ý quan trọng khi lắp board IGBT cho hệ thống bơm nước: Đôi khi lỗi chỉ vì không ghép đúng pha

1. Hiểu cơ bản về chức năng của board IGBT trong hệ thống bơm nước

Board IGBT (Insulated Gate Bipolar Transistor) là bộ điều khiển chính, chịu trách nhiệm chuyển đổi và điều chế dòng điện xoay chiều thành điện áp dạng pulse-width modulation (PWM) để điều khiển tốc độ và công suất của motor bơm. Khi hoạt động, board IGBT sẽ nhận tín hiệu từ MCU (Microcontroller Unit) và bật tắt các transistor IGBT hoặc MOSFET theo từng pha (R, S, T) để tạo ra một vòng quay điện từ liên tục.

Nhờ có board IGBT, các máy bơm nước có thể:

• Tiết kiệm năng lượng nhờ điều chỉnh dòng tự động (auto dòng).
• Đảm bảo áp lực ổn định bất kể độ sâu, tạp chất hay độ mặn của nước.
• Giảm thiểu hiện tượng quá tải hoặc chập mạch nhờ các tính năng bảo vệ tích hợp.

Trong môi trường nông nghiệp hay công nghiệp, những ưu điểm này quyết định độ tin cậy và tuổi thọ của toàn bộ hệ thống.

2. Nguyên nhân phổ biến khi lỗi “không ghép đúng pha”

Việc sai lệch trong việc kết nối các dây pha thường xuất phát từ các yếu tố sau:

• Thiếu hướng dẫn chi tiết: Nhiều bộ kit không có sơ đồ màu sắc rõ ràng, khiến người lắp ráp có thể nhầm lẫn.
• Khả năng nhầm lẫn trong môi trường công trường: Khi lắp đặt trong không gian tối hoặc bẩn, việc phân biệt màu dây (đỏ, vàng, xanh) trở nên khó khăn.
• Không kiểm tra lần cuối bằng dụng cụ đo: Một số kỹ thuật viên bỏ qua bước kiểm tra pha bằng đồng hồ vạn năng, dẫn đến sai lệch không được phát hiện.

Khi các pha bị ghép sai, dòng điện không cân bằng, khiến các transistor IGBT chịu tải không đồng đều. Hệ quả thường gặp:

• Quá nhiệt nhanh ở một hoặc một vài IGBT, gây hỏng nhanh.
• Động cơ hoạt động không ổn định, độ rung tăng, tiêu thụ điện năng bất thường.
• Trong trường hợp nghiêm trọng, có thể gây cháy nổ do hiện tượng ngắn mạch pha.

3. Các bước kiểm tra và ghép pha đúng chuẩn

Để tránh những lỗi trên, hãy tuân thủ quy trình kiểm tra sau khi lắp board IGBT:

1. Kiểm tra màu mã hoạ và đánh dấu trên board: Thông thường, board sẽ có ký hiệu R, S, T hoặc A, B, C tương ứng với các pha. Đánh dấu màu lên dây trước khi gắn.
2. Sử dụng đồng hồ vạn năng đo điện áp ba pha: Khi nguồn đã cấp, đo điện áp giữa mỗi cặp pha (R‑S, S‑T, T‑R) để xác nhận góc pha đúng (khoảng 120 độ).
3. Kết nối đất (ground) trước: Đảm bảo cực GND trên board được nối đúng vào mặt đất để tránh hiện tượng “điện âm” không kiểm soát.
4. Kiểm tra lại các kết nối trên mạch băm MCU và bo mạch dao động: Đặc biệt là các chân PWM và tín hiệu feedback, vì chúng ảnh hưởng trực tiếp tới quá trình bật/tắt IGBT.
5. Thực hiện test chạy chậm (low speed test): Bật máy ở tốc độ thấp nhất trong vòng 5‑10 phút để xem nhiệt độ IGBT có tăng nhanh không và có âm thanh bất thường nào không.

Việc thực hiện đầy đủ các bước này sẽ giảm thiểu rủi ro và kéo dài tuổi thọ thiết bị.

4. So sánh các loại board IGBT phổ biến trên thị trường

Một trong những khó khăn khi lựa chọn board IGBT là sự đa dạng về tính năng và cấu trúc. Dưới đây là bảng so sánh ngắn gọn giữa ba loại board thường gặp:

Tiêu chí	Board A (18 FET, MCU 3 chế độ)	Board B (12 IGBT, auto dòng)	Board C (Combo đa năng, bao gồm biến áp EE5520)
Công suất tối đa	3 kW	2,5 kW	3,5 kW
Số kênh PWM	3 (R‑S‑T)	3	3 + chế độ tự động nguồn nước
Bảo vệ	Chống quá tải đầu vào, chập tải đầu ra	Chống quá tải, auto dòng	Toàn diện: quá tải, chập, auto nguồn nước, quạt làm mát tự động
Khả năng lắp ráp	SMT chất lượng, giảm thời gian ráp	Thi công truyền thống	SMT + bộ biến áp sẵn, giảm công sức lắp đặt
Giá cả (VNĐ)	380 000 (giảm giá)	450 000	620 000

Qua so sánh, board C (combo đa năng) thường phù hợp với những dự án yêu cầu độ ổn định cao và có nhu cầu tích hợp thêm biến áp EE5520, trong khi board A (sản phẩm được quảng cáo) cung cấp giải pháp cân bằng giữa giá thành và tính năng thiết thực, đặc biệt là tính năng auto nguồn nước và quạt làm mát tự động.

5. Ứng dụng thực tiễn: Lựa chọn board IGBT phù hợp cho hệ thống bơm nước

Giả sử bạn đang triển khai một dự án bơm nước tự động cho khu vườn rộng 2 ha, yêu cầu công suất khoảng 2,5 kW, hoạt động 24/7 và phải chịu điều kiện thời tiết thay đổi. Các tiêu chí lựa chọn sẽ bao gồm:

• Khả năng tự động điều chỉnh dòng: Giúp máy bơm không quá tải khi bơm nước sâu.
• Quạt làm mát tự động: Tránh hiện tượng quá nhiệt khi hoạt động liên tục.
• Thiết kế SMT và tích hợp bo mạch dao động: Giảm thời gian lắp đặt và tối ưu không gian.

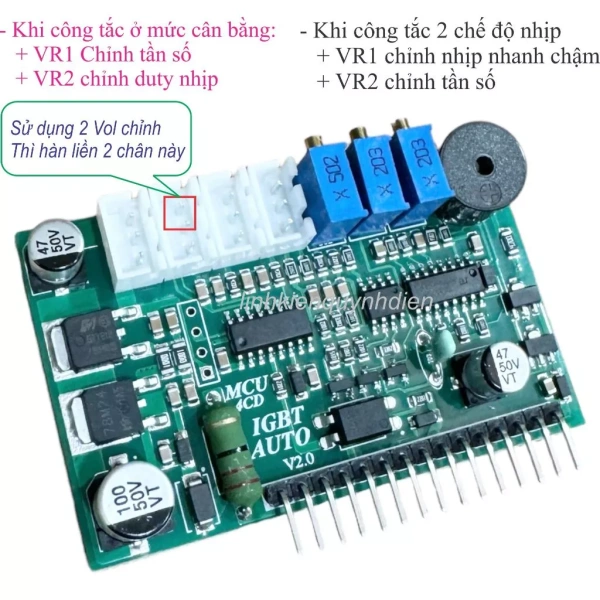

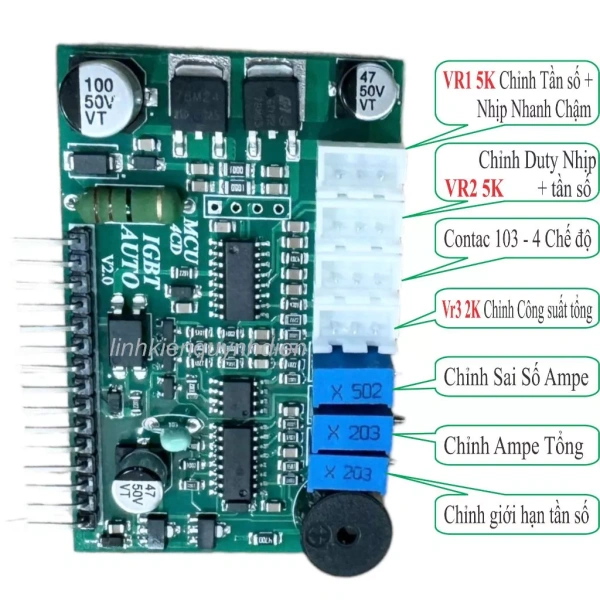

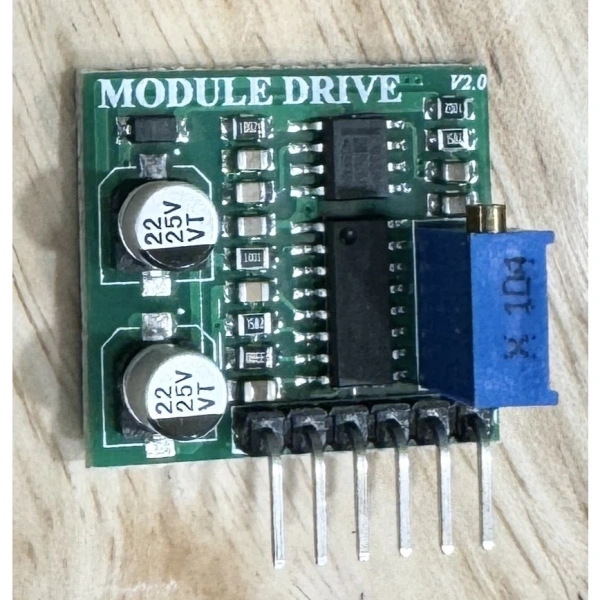

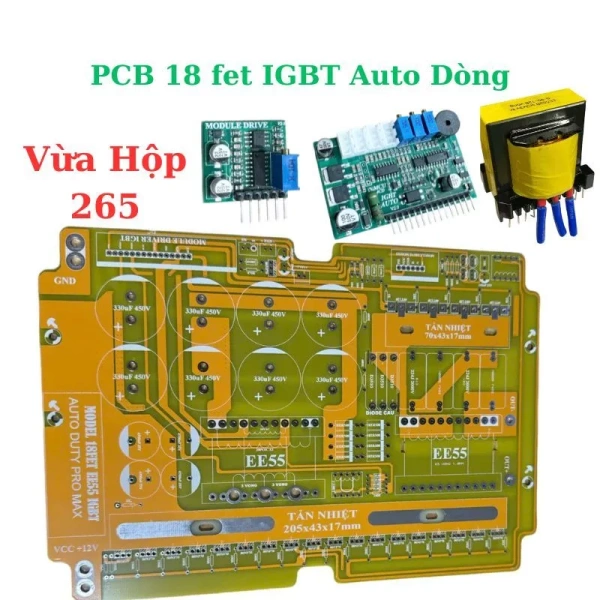

Với các yêu cầu trên, PCB 18 FET IGBT auto nguồn nước + boar dao động + Module lái IGBT của QUỲNH DIỄN là một lựa chọn hợp lý. Sản phẩm này không chỉ có công nghệ SMT hiện đại giúp giảm thời gian ráp máy, mà còn bao gồm:

• MCU lập trình auto dòng, giữ ổn định dòng điện ngay cả khi nước có độ mặn cao.
• Quạt làm mát tự động, bật khi bơm chạy và tắt sau 10 giây không bơm.
• Chức năng chống quá tải và chập tải đầu ra, bảo vệ an toàn cho toàn bộ hệ thống.
• Combo kèm biến áp EE5520, phù hợp cho những dự án cần nguồn cung cấp ổn định.

Việc lựa chọn sản phẩm này giúp bạn tiết kiệm chi phí (giá gốc 494.000 VNĐ, giảm còn 380.000 VNĐ) đồng thời giảm thiểu rủi ro do lắp ráp sai pha nhờ bộ mạch đã được thiết kế với các chân kết nối rõ ràng.

6. Những sai lầm thường gặp và cách phòng ngừa

Trong quá trình lắp đặt và vận hành, những sai lầm không đáng có thường xảy ra ở các khâu sau:

• Không kiểm tra kết nối nguồn (L và N) trước khi cấp điện: Ngay cả khi pha đã đúng, việc lộn nguồn L‑N có thể làm rủi ro cho bộ bảo vệ.
• Thiết lập tham số MCU không phù hợp với tải thực tế: Nếu đặt công suất quá cao, MCU sẽ không kịp phản hồi, gây quá tải.
• Không thắt chặt các ốc vít trên bo mạch điện: Rối loạn mối hàn sẽ tạo ra điểm nóng.

Để phòng ngừa, hãy lập một danh sách kiểm tra (check‑list) chi tiết trước và sau khi lắp đặt, bao gồm:

1. Xác nhận mã màu và vị trí các pha.
2. Kiểm tra độ siết chặt các vít và ốc.
3. Thực hiện đo điện áp ba pha và kiểm tra độ lệch pha.
4. Chạy thử ở mức thấp, ghi lại nhiệt độ IGBT và quạt.
5. Kiểm tra báo lỗi trên màn hình (nếu có) hoặc LED báo trạng thái.

7. Bảo dưỡng định kỳ và phát hiện sớm sự cố

Bảo dưỡng định kỳ không chỉ kéo dài tuổi thọ board IGBT mà còn giúp phát hiện sớm những lỗi tiềm ẩn. Các công việc bảo dưỡng nên thực hiện mỗi 3‑6 tháng:

• Kiểm tra độ sạch sẽ của quạt làm mát, lau bụi bám trên cánh quạt.
• Kiểm tra điện trở nối đất (ground) và độ chắc của các đầu nối.
• Đo điện trở giữa các chân IGBT để phát hiện rò điện.
• Kiểm tra độ ổn định của nguồn điện đầu vào, dùng bộ ổn áp nếu cần.

Nếu phát hiện bất kỳ dấu hiệu nào như tiếng kêu lạ, độ nóng lên nhanh hay độ rung tăng, hãy ngắt nguồn ngay và kiểm tra lại các pha cũng như các thành phần bảo vệ.

8. Kết nối đúng pha – Bước cuối cùng để đảm bảo hiệu suất tối đa

Cuối cùng, việc ghép đúng pha không chỉ là một công đoạn kỹ thuật mà còn là yếu tố quyết định cho toàn bộ chuỗi năng lượng truyền tải trong hệ thống bơm nước. Khi các pha được kết nối chính xác, các lợi ích cụ thể bao gồm:

• Đảm bảo cân bằng tải, giảm hiện tượng nóng quá mức ở bất kỳ transistor IGBT nào.
• Giúp MCU điều chỉnh dòng chính xác, giảm tiêu thụ năng lượng.
• Tối ưu hiệu suất bơm, giữ áp suất ổn định và giảm hao mòn.
• Giảm thiểu rủi ro hỏng thiết bị, bảo vệ nhân công và môi trường xung quanh.

Hãy luôn nhớ rằng, một lỗi nhỏ trong việc ghép pha có thể làm hỏng cả một hệ thống đầu tư lớn. Vì vậy, thực hiện cẩn thận và có kế hoạch kiểm tra đầy đủ là yếu tố không thể bỏ qua.
