Kích thước thực tế của tản nhiệt nhôm 8 cánh khiến việc lắp đặt mạch điện trở ngại hơn so với dự đoán

Trong một workshop điện tử vừa qua, tôi đã phải “đụng độ” thực tế với chiếc tản nhiệt nhôm 8 cánh kích thước 200×86×21 mm mà mọi tài liệu kỹ thuật chỉ mô tả sơ sài bằng số đo thuần túy. Khi đặt tấm nhôm này vào khung gắn của mạch nguồn, tôi nhận ra khoảng trống chừa không đủ, các ốc vít dính chặt nhau và thậm chí một vài chi tiết IC không còn đủ không gian làm việc. Trải nghiệm thực tế này khiến tôi tự hỏi: Tại sao những con số đơn giản trên datasheet lại khiến việc lắp đặt trở nên khó khăn hơn dự đoán? Bài viết hôm nay sẽ phân tích sâu các yếu tố ảnh hưởng của kích thước tản nhiệt nhôm 8 cánh, từ đo lường tới cách bố trí linh hoạt, đồng thời cung cấp một số mẹo hữu ích cho những ai đang thiết kế hoặc sửa chữa mạch điện tử.

Kích thước thực tế của tản nhiệt nhôm 8 cánh – Những yếu tố thường bị bỏ qua

1. Đo lường chi tiết: không chỉ là chiều dài, rộng, và dày

Trong tài liệu kỹ thuật, tản nhiệt thường chỉ ghi lại ba thông số cơ bản: độ dài (L), độ rộng (W), và độ dày (H). Tuy nhiên, khi lắp vào bo mạch thực tế, còn có một loạt các thông số phụ trợ quan trọng như:

• Khoảng cách giữa các cánh: các cánh không hoàn toàn thẳng, mà có độ nghiêng nhẹ để tăng diện tích bề mặt.
• Độ dày của phần chốt (base): phần này tiếp xúc trực tiếp với IC, MOSFET hoặc IGBT, và thường dày hơn phần cánh.
• Độ cao của các rãnh (slot) và độ rộng kẽ hở (gap): ảnh hưởng tới lưu thông không khí và khả năng lắp các ốc vít.
• Khoảng cách từ mép tới lề PCB: nếu không cân nhắc, phần cánh có thể chạm vào các linh kiện xung quanh.

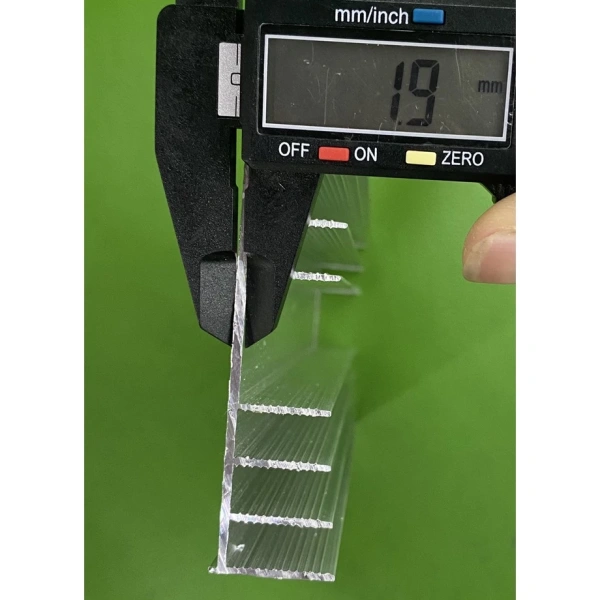

Việc đo bằng thước cặp hoặc thước dây chính xác, sau đó ghi lại mọi khoảng cách phụ trợ, sẽ giúp bạn thiết kế bố trí trên sơ đồ PCB hoặc trong phần mềmXem các sản phẩm Phần Mềm CAD mà không gặp bất ngờ.

2. Sự khác biệt giữa “kích thước danh nghĩa” và “kích thước thực tế”

Sản phẩm Nhôm Tản Nhiệt 8 Cánh 200×86×21 mm Nhôm Ampli được quảng cáo với các con số trên, nhưng trong quá trình sản xuất có thể có sai số nhỏ – thường không quá ±0.5 mm nhưng đủ để gây “trục trặc” khi các khe cắm đã được thiết kế sát. Ngoài ra, lớp phủ màu trắng bạc trên bề mặt có thể tạo ra độ dày thêm khoảng 0.1–0.2 mm.

Đối với những mạch có không gian gắn rất chặt (ví dụ board miniaturized), các sai lệch này có thể dẫn tới:

• Khó khăn trong việc gắn ốc vít, gây mất thời gian điều chỉnh lại vị trí.
• Tiếng kêu, rung khi nhiệt độ thay đổi do các chi tiết chạm nhau.
• Hiệu suất tản nhiệt giảm vì phần cánh không thể mở rộng hoàn toàn.

Vì vậy, khi lên kế hoạch cho việc lắp tản nhiệt, hãy luôn dự trù một khoảng “an toàn” ít nhất 0.5 mm cho mỗi phía.

3. Đánh giá sức chịu lực và độ bền cơ học

Một trong những ưu điểm của nhôm là trọng lượng nhẹ và khả năng dẫn nhiệt tốt. Tuy nhiên, nhôm cũng dễ bị cong vênh khi chịu lực không đều, nhất là khi lắp vào các vị trí không có mặt đỡ. Khi dùng 8 cánh với chiều dài 200 mm, lực kéo do ốc vít và trọng lượng của linh kiện sẽ gây cong nhẹ, làm giảm diện tích tiếp xúc với bề mặt tản nhiệt và gây “điểm nóng”.

Một số cách giảm thiểu:

• Sử dụng ốc vít và đai kẹp có độ bám cao để phân bổ lực đều.
• Thêm một tấm đệm bằng silicone mỏng giữa tản nhiệt và PCB, vừa giảm rung, vừa cải thiện truyền nhiệt.
• Kiểm tra độ thẳng của các cánh trước khi gắn, tránh trường hợp một cánh bị lệch gây mất cân bằng.

4. Ảnh hưởng của bố trí không gian quanh tản nhiệt

Không gian quanh tản nhiệt ảnh hưởng trực tiếp đến hiệu quả làm mát. Nếu tản nhiệt được đặt trong một hộp kín, luồng không khí sẽ bị giới hạn, làm giảm khả năng đưa nhiệt ra môi trường. Ngược lại, nếu tản nhiệt được bố trí gần các linh kiện nhiệt sinh như MOSFET hay các bộ biến áp, sẽ tạo ra “cản trở” luồng không khí.

Một số mẹo bố trí:

• Đặt tản nhiệt sao cho các cánh hướng vào phía mở, tránh đặt sát tường hộp hoặc các thành kim loại.
• Khoảng trống ít nhất 3–5 mm giữa tản nhiệt và các linh kiện lân cận để tạo luồng không khí tự nhiên.
• Nếu không gian hạn chế, cân nhắc sử dụng tản nhiệt có cánh gập được (foldable) để giảm chiều rộng khi không cần hoạt động tản nhiệt tối đa.

5. So sánh tản nhiệt nhôm 8 cánh với các loại tản nhiệt khác

Để đưa ra lựa chọn tối ưu, hãy xem xét ưu, nhược điểm so với các loại tản nhiệt phổ biến:

Tiêu chí	Nhôm 8 cánh (200×86×21 mm)	Kim loại đồng (đúc)	Tản nhiệt làm từ hợp kim cao cấp (Al-Ni)
Khối lượng	Nhẹ (khoảng 30 g)	Nặng hơn (khoảng 45 g)	Trung bình
Dẫn nhiệt	~205 W/m·K	~385 W/m·K	~220 W/m·K
Độ bền cơ học	Phù hợp với tải nhẹ‑vừa	Cao, chịu tải mạnh	Trung bình‑cao
Giá thành	Rất kinh tế (≈55.575 VND)	Thấp hơn một chút, tùy kích thước	Đắt hơn, thích hợp cho thiết bị công nghiệp
Linh hoạt trong lắp đặt	Dễ cắt gọt, thích hợp với các mạch nhỏ	Khó gia công, giới hạn thiết kế	Giữa hai loại trên

Như vậy, tản nhiệt nhôm 8 cánh là lựa chọn phù hợp cho các dự án DIY, giáo dục và các bo mạch tiêu thụ điện năng vừa phải, trong khi các giải pháp đồng hoặc hợp kim cao cấp thường dùng cho công nghiệp hoặc thiết bị có công suất lớn.

Mẹo thực tiễn để lắp đặt tản nhiệt nhôm 8 cánh mà không gặp rủi ro

Kiểm tra và chuẩn bị khuôn mẫu trên PCB

Trước khi hàn, hãy in hoặc dán một lớp keo dán tạm trên vị trí cần gắn tản nhiệt. Khi vị trí đã đúng, dùng dao cắt hoặc máy CNC cắt khe nhẹ quanh vùng để tạo “đệm” cho các cánh. Điều này giảm thiểu việc phải chỉnh sửa sau khi hàn và bảo vệ các linh kiện xung quanh khỏi nhiệt độ cao.

Sử dụng ốc vít và nam châm phù hợp

Ốc vít nên chọn loại có đường ren mịn (M2.5‑0.45) để đảm bảo lực nén vừa đủ, tránh kẹp chặt quá mức làm gãy cánh. Khi cần tạm thời giữ tản nhiệt trong quá trình hàn, bạn có thể dùng nam châm nhựa hoặc nam châm gốm, chúng không ảnh hưởng tới dòng điện và vẫn giữ vị trí ổn định.

Kiểm tra dòng không khí và hướng gió

Đối với các mạch có quạt làm mát, hướng gió nên thẳng qua các cánh của tản nhiệt. Đo bằng một miếng giấy nhẹ đặt phía sau cánh để quan sát luồng gió; nếu giấy bị hút mạnh thì luồng không khí tốt, ngược lại cần điều chỉnh vị trí.

Áp dụng keo dẫn nhiệt

Đối với các IC và MOSFET có diện tích lớn, việc dán một lớp keo dẫn nhiệt mỏng (thickness 0.1 mm) vào mặt nền của tản nhiệt giúp giảm kháng nhiệt và phân bố nhiệt đều hơn. Chú ý keo phải không thấm điện, như keo silicon hoặc keo chịu nhiệt dạng silicone.

Thử nghiệm nhiệt độ sau khi lắp đặt

Sau khi hoàn thành lắp đặt, bật nguồn và dùng nhiệt kế hồng ngoại hoặc cảm biến nhiệt độ trên IC để đo nhiệt độ trong 5‑10 phút. Nếu nhiệt độ vượt quá mức quy định của linh kiện, bạn có thể:

• Thêm một tấm tản nhiệt phụ (nếu không gian cho phép).
• Điều chỉnh tốc độ quạt hoặc nâng vị trí gió.
• Thay sang tản nhiệt dạng khối đồng để tăng khả năng dẫn nhiệt.

Liên quan tới sản phẩm Nhôm Tản Nhiệt 8 Cánh 200×86×21 mm của QUỲNH DIỄN

Đây là một lựa chọn được nhiều hobbyist và kỹ sư điện tử tại Việt Nam ưa chuộng nhờ giá cả hợp lý (giá gốc 67 802 VND, giảm còn 55 575 VND) và kích thước chuẩn phù hợp với đa dạng bo mạch nguồn và công suất. Sản phẩm được làm bằng nhôm trắng bạc, bề mặt mịn giúp keo dẫn nhiệt bám tốt, và thiết kế 8 cánh giúp tăng diện tích tiếp xúc với không khí, giảm nhiệt độ linh kiện xuống mức an toàn. Khi mua, lưu ý các điểm sau:

• Kiểm tra kích thước thật trên bao bì để chắc chắn phù hợp với khoảng trống trên PCB của bạn.
• Đảm bảo mua ở cửa hàng uy tín như QUỲNH DIỄN để được hỗ trợ đổi trả nếu có lỗi sản xuất.
• Sử dụng keo dán nhiệt hoặc miếng đệm silicone để tối ưu hoá việc truyền nhiệt.

Liên kết mua hàng: Nhôm Tản Nhiệt 8 Cánh 200x86x21mm – QUỲNH DIỄN

Những câu hỏi thường gặp khi sử dụng tản nhiệt nhôm 8 cánh

Làm sao biết tản nhiệt có đủ khả năng tản nhiệt cho IC cụ thể?

Trước hết xác định công suất tiêu thụ (W) và nhiệt độ giới hạn (°C) của IC. Sau đó, dựa vào thông số thermal resistance (RJA) của tản nhiệt (thường nằm trong khoảng 10–30 °C/W đối với tản nhiệt nhôm 8 cánh) tính toán mức giảm nhiệt dự kiến. Nếu nhiệt độ cuối cùng vẫn trên mức cho phép, hãy xem xét tăng tốc độ quạt hoặc sử dụng tản nhiệt dày hơn.

Với một bo mạch đã có sẵn tản nhiệt cũ, có thể thay thế bằng tản nhiệt nhôm 8 cánh không?

Được, miễn là kích thước mới phù hợp và điểm gắn ốc hoặc cắt lỗ phù hợp với bố cục bo mạch. Nếu không, có thể dùng đế phụ để “điều chỉnh” vị trí gắn, hoặc chèn lớp đệm để bù khoảng trống.

Tản nhiệt nhôm có bị oxy hóa hoặc mất độ sáng màu theo thời gian không?

Nhôm có xu hướng tạo lớp oxit mỏng khi tiếp xúc với không khí, nhưng lớp này không ảnh hưởng đáng kể tới khả năng dẫn nhiệt. Nếu bề mặt bị bám bẩn hoặc nhuộm màu, bạn có thể dùng dung dịch làm sạch nhôm (hoặc cồn isopropyl) để khử bám bụi.

Liệu việc sơn lại tản nhiệt màu đen có cải thiện hiệu năng?

Màu đen hấp thụ nhiệt tốt hơn và có thể cải thiện khả năng tỏa nhiệt trong môi trường kín, nhưng đồng thời cũng tăng nhiệt độ bề mặt. Nếu môi trường tản nhiệt đã có lưu thông không khí tốt, không cần phải sơn. Nếu muốn tăng khả năng bức xạ nhiệt, nên chọn sơn phản chiếu tia hồng ngoại, không chỉ đơn thuần là màu đen.

Tổng hợp các bước chuẩn bị và lắp đặt tối ưu

Dưới đây là quy trình ngắn gọn, giúp bạn không bỏ sót bất kỳ chi tiết nào khi gắn tản nhiệt nhôm 8 cánh:

1. Đo lại các kích thước trên bo mạch và so sánh với bản vẽ của tản nhiệt.
2. Chuẩn bị dụng cụ: thước cặp, dao cắt, ốc vít M2.5, keo dẫn nhiệt, miếng đệm silicone.
3. Cắt bỏ phần nhựa bảo vệ (nếu có) và đánh dấu vị trí lỗ gắn trên PCB.
4. Khoan lỗ chuẩn, sau đó làm sạch bề mặt bằng cồn để tránh bám bụi.
5. Đặt keo dẫn nhiệt lên phần nền tản nhiệt, dán lên IC/MOSFET cần làm mát.
6. Gắn tản nhiệt bằng ốc vít, siết nhẹ và kiểm tra độ thẳng của các cánh.
7. Kiểm tra luồng không khí bằng quạt; nếu cần, di chuyển vị trí gắn hoặc thêm ốc vít hỗ trợ.
8. Bật nguồn và theo dõi nhiệt độ qua cảm biến để đánh giá hiệu suất.

Việc hiểu rõ kích thước thực tế và những chi tiết kỹ thuật phụ trợ sẽ giúp bạn tránh những phiền toái không đáng có, đồng thời khai thác tối đa hiệu quả tản nhiệt của sản phẩm nhôm 8 cánh. Hy vọng những phân tích và mẹo trên sẽ là nguồn tham khảo hữu ích cho các dự án điện tử của bạn.
