Khoảng trống 20x15 mm của công tắc bập bênh 2 chân thường bị bỏ qua cho tới khi dây điện không khớp.

Trong quá trình lắp đặt một mạch điện đơn giản hay một dự án DIY, bạn có bao giờ dừng lại để đo đạc khoảng trống còn lại trên bo mạch chỉ để phát hiện ra dây dẫn không vừa với công tắc bập bênh 2 chân? Thực tế, khoảng trống tiêu chuẩn 20 × 15 mm của loại công tắc này thường bị bỏ qua cho tới khi những đoạn dây dẫn dài hơn hoặc dày hơn không thể khớp được. Điều này không chỉ gây tốn thời gian mà còn tạo ra những rủi ro tiềm ẩn cho độ bền của dự án.

Hôm nay chúng ta sẽ đi sâu vào vấn đề “khoảng trống 20 × 15 mm” của công tắc bập bênh 2 chân KCD1, phân tích các yếu tố ảnh hưởng, cung cấp những mẹo thực tiễn để tránh sai lầm, so sánh với các lựa chọn thay thế và cuối cùng đưa ra hướng dẫn lắp đặt đúng cách. Bài viết sẽ giúp bạn chuẩn bị sẵn sàng mọi chi tiết nhỏ nhất, từ việc chọn dây dẫn phù hợp đến cách kiểm tra kết nối trước khi hàn hoặc ghim.

Khoảng trống 20 × 15 mm là gì và vì sao lại quan trọng?

Định nghĩa và tiêu chuẩn kích thước

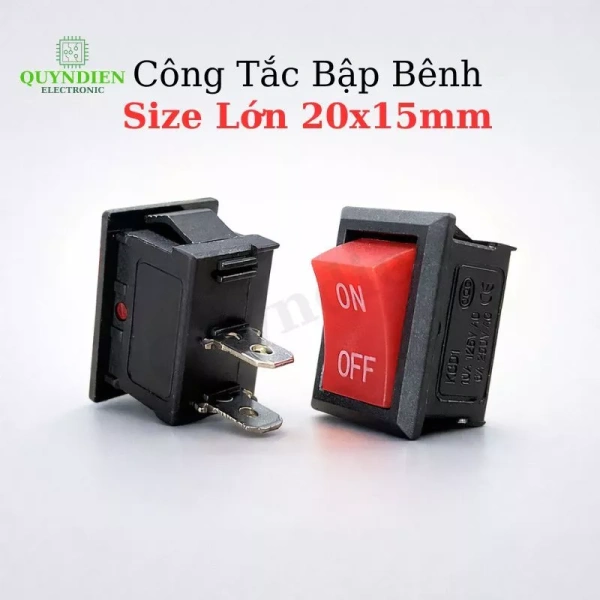

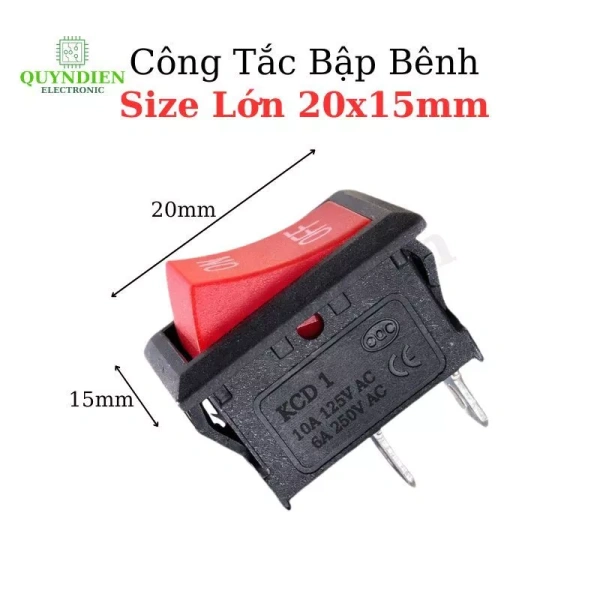

Kích thước 20 mm x 15 mm là một chuẩn chung cho nhiều loại công tắc bập bênh 2 chân, bao gồm cả model KCD1 được bán rộng rãi trong các cửa hàng linh kiện như Linh Kiện Quỳnh Diễn. Độ dày này thường đủ để gắn công tắc vào các panel nhựa, khe PCB hoặc hộp đựng công cụ mà không cần sửa đổi đặc biệt. Các tiêu chuẩn này giúp các nhà sản xuất thiết kế mạch theo mô-đun, giảm chi phí và thời gian sản xuất.

Tác động của khoảng trống tới việc lắp dây điện

Khi các đoạn dây được cắt và bỏ vào khoảng trống, nếu kích thước dây quá lớn (đặc biệt là dây đồng bọc cao su hoặc dây PVC dày), dây có thể bị bám chặt hoặc thậm chí không thể cắm vào ốc vít. Kết quả là:

• Hở kết nối: Dây không chạm đủ bề mặt tiếp điểm, gây hiện tượng “nóng” hoặc mất điện ngắt quãng.
• Gỉ sét sớm: Áp lực không đồng đều khiến các đầu nối bị lệch, tạo ra vị trí chồng chéo dễ bị oxy hoá.
• Thời gian lắp đặt tăng: Nhân viên phải bẻ gỡ, chỉnh lại hoặc thay dây – công việc thường bị bỏ qua trong giai đoạn thiết kế.

Làm sao nhận biết “khoảng trống không phù hợp” ngay từ đầu?

Đây là một trong những lỗi phổ biến nhất của người mới làm DIY, nhưng hoàn toàn có thể tránh được bằng một số kiểm tra nhanh:

• Đo chiều rộng của lỗ lắp: Dùng thước cặp hoặc caliper để xác định thực tế, tránh đo trên bản vẽ chỉ mang tính lý thuyết.
• Kiểm tra tiêu chuẩn dây: Xác định tiêu chuẩn AWG hoặc mm² của dây sẽ dùng; thường 22 AWG (0,7 mm²) là phù hợp cho công tắc 6 A, 250 VAC.
• Lắp thử không gắn vít: Đặt dây vào công tắc, chuyển đổi bập bênh vài lần; nếu cảm thấy quá chặt hoặc lỏng, cần thay dây hoặc chọn công tắc kích thước lớn hơn.

Mẹo thực tiễn để tối ưu hoá không gian 20 × 15 mm

Chọn loại dây phù hợp với dòng điện và không gian

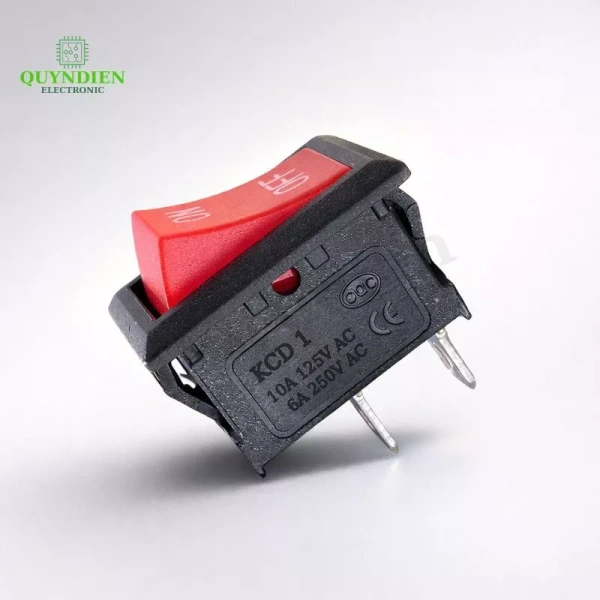

Đối với KCD1, thông số dòng điện là 6 A (250 VAC) hoặc 10 A (125 VAC). Khi tính toán, không chỉ dựa vào giá trị dòng điện mà còn phải xem xét:

• Điện trở dây: Dây dài hơn sẽ có điện trở tăng; nếu sử dụng dây quá mỏng có thể gây sụt áp.
• Độ cứng: Dây PVC cứng hơn thường có đường kính lớn hơn so với dây mềm cùng mẫu.
• Độ bền cơ học: Đối với các thiết bị di động (máy bơm mini, quạt điện), dây cần chịu được độ uốn cong thường xuyên.

Cắt và mài đầu dây đúng kỹ thuật

Một đầu dây không được bẻ hay nứt là yếu tố quan trọng để tránh chập điện trong không gian chật hẹp:

• Use a cable stripper of appropriate gauge to expose exactly 2–3 mm of copper conductor.
• Loại bỏ các lớp vỏ bảo vệ mà không làm rách sợi đồng bên trong.
• Làm mịn đầu dây bằng dao cắt hoặc kéo cắt kim loại để tránh góc sắc gây chạm chập.

Phương pháp sắp xếp dây trong khoảng trống

Thay vì để dây lộn xộn, bạn có thể áp dụng các kỹ thuật sắp xếp giúp tối ưu không gian và giảm thiểu áp lực lên công tắc:

• Spiral winding (cuộn xoắn): Đưa dây quanh trục công tắc, giữ khoảng 1 mm giữa các vòng để giữ độ giãn tốt.
• Utilize zip ties or small clips: Dùng kẹp dây nhựa hoặc dây thừng siêu mỏng để cố định dây ngay trong khu vực 20 mm x 15 mm mà không làm cản trở chuyển động của bập bênh.
• Định vị bằng silicone pad: Nếu khoảng trống còn dư, đặt miếng silicone mỏng để tránh rung lắc và bảo vệ tiếp xúc điện.

So sánh công tắc KCD1 với các lựa chọn khác

KCD1 vs. công tắc bập bênh 3 chân (SPDT)

Trong một số ứng dụng, người dùng có xu hướng chuyển sang công tắc 3 chân để thêm tính năng chuyển đổi nguồn. Tuy nhiên, việc thay đổi sang SPDT có một số nhược điểm so với KCD1:

• Kích thước lớn hơn: Thường lên tới 25 × 20 mm, chiếm nhiều không gian hơn trên PCB.
• Chi phí cao hơn: Thêm một chân dẫn điện, giá thành có thể tăng 20‑30%.
• Phức tạp khi dây bố trí: Yêu cầu thêm một dây điều khiển, làm tăng khả năng sai sót khi cắt và lắp.

Nếu bạn không cần tính năng chuyển đổi phức tạp, KCD1 vẫn là giải pháp tối ưu cho những không gian chật hẹp.

KCD1 vs. công tắc dạng đẩy (push‑button)

Đối với các bảng điều khiển nhấn nhanh, công tắc đẩy có thể được lựa chọn, nhưng cần lưu ý:

• Thời gian bật: Đẩy ngắn hạn thường chỉ thích hợp cho mạch khởi động, không phù hợp với các thiết bị cần bật/tắt kéo dài như đèn bàn.
• Khả năng chịu tải: Nhiều công tắc đẩy chỉ hỗ trợ 1 A‑2 A, không đáp ứng nhu cầu 6 A‑10 A của KCD1.
• Độ bền cơ học: Các công tắc bập bênh như KCD1 có cơ cấu bật‑tắt chắc tay, độ bền cao hơn trong môi trường rung động.

Cách lắp đặt công tắc KCD1 trong không gian 20 × 15 mm một cách an toàn

Bước chuẩn bị công cụ và vật liệu

Trước khi tiến hành, hãy chuẩn bị các công cụ sau:

• Thước cặp hoặc caliper để đo chính xác vị trí lắp.
• Máy cắt dây (cable cutter) và máy tẩy lớp vỏ (wire stripper) phù hợp với chuẩn AWG.
• Đinh tán (screw) vừa độ sâu 3‑4 mm, phù hợp cho vỏ nhựa ABS.
• Keo silicone (nếu cần) và kẹp dây nhỏ.

Quy trình lắp đặt chi tiết

Bước 1: Đánh dấu vị trí lỗ trên panel hoặc PCB bằng bút dạ và dùng máy khoan 2 mm để tạo lỗ tròn có đường kính phù hợp.

Bước 2: Đưa công tắc KCD1 qua lỗ, chắc chắn rằng mặt bập bênh hướng lên và các chân cắm hướng ra phía sau (để có không gian tiếp cận dây).

Bước 3: Kiểm tra độ sâu của vít cài, nếu cần gắn thêm vòng đệm để tránh nén quá mạnh lên vỏ ABS.

Bước 4: Đối với mỗi chân, đưa dây đã được mài và tách cách ra (2‑3 mm), cầm chặt bằng kẹp. Gắn đầu dây vào lỗ ốc (screw terminal) của công tắc, siết chặt vừa đủ – không quá mạnh để tránh làm lõi kim loại bị uốn cong.

Bước 5: Kiểm tra kết nối bằng cách bật công tắc và đo điện áp ở đầu ra bằng đồng hồ vạn năng, đảm bảo không có mất điện hoặc rò điện.

Lưu ý an toàn khi làm việc với điện áp cao

• Luôn cắt nguồn trước khi thao tác trên mạch.
• Đeo găng tay cách điện và sử dụng kính bảo hộ.
• Kiểm tra độ cách điện của vỏ nhựa ABS; trong trường hợp hư hỏng, thay vỏ mới ngay lập tức.
• Tránh để dây dài thừa chạm vào các bộ phận kim loại hoặc chốt bám.

Vài trường hợp thực tế và giải pháp khắc phục

Trường hợp 1: Dây quá dài không vừa trong 20 × 15 mm

Thường gặp khi cắt dây theo chiều dài chuẩn cho mạch lớn, sau khi cắt lại các đoạn dây ngắn hơn có thể gây bế tắc.

Giải pháp:

• Cắt bỏ phần thừa và dùng kẹp dây để gập gọn.
• Chọn dây có lớp vỏ mỏng hơn (PVC 0,5 mm) nhưng vẫn đảm bảo tiêu chuẩn AWG.
• Nếu dây vẫn quá dày, cân nhắc chuyển sang công tắc 20 × 20 mm (nếu thiết kế cho phép).

Trường hợp 2: Đầu dây không chạm đủ vào tiếp điểm kim loại

Đây là vấn đề thường xuất hiện khi đầu dây bị nứt hoặc không được gọt sạch.

Giải pháp:

• Dùng kéo cắt kim loại mảnh để cắt lại đầu dây.
• Làm sạch bề mặt đồng bằng giấy nhám 400 độ, sau đó lắp lại.
• Đảm bảo ốc vít được siết vừa chặt, không để khe hở.

Trường hợp 3: Khi công tắc bập bênh KCD1 bị trục trặc trong môi trường ẩm ướt

Một số dự án DIY như hộp đồng hồ ngoài trời hoặc máy bơm nước có thể gặp độ ẩm cao.

Giải pháp:

• Chọn vỏ công tắc có chứng nhận IP44 trở lên hoặc bọc lớp silicone.
• Đảm bảo kết nối dây có dây chịu nước (rated for 300 V, 2 A).
• Kiểm tra định kỳ các chốt vít để ngăn việc oxy hoá.

Tích hợp sản phẩm công tắc KCD1 vào dự án của bạn

Với những lưu ý trên, bạn sẽ dễ dàng quyết định khi nào nên lựa chọn công tắc bập bênh 2 chân KCD1. Đặc biệt, các tính năng nổi bật của KCD1 như vỏ nhựa ABS chống cháy, tiếp điểm kim loại dẫn điện tốt, và khả năng hoạt động ổn định ở mức dòng điện 6 A‑250 VAC hoặc 10 A‑125 VAC làm cho nó trở thành giải pháp đáng tin cậy cho các mạch điện dân dụng và dự án DIY.

Khi thiết kế một bo mạch PCB hay một panel điều khiển, hãy đo chính xác vị trí và kích thước 20 × 15 mm để đảm bảo không gian cho KCD1. Lắp dây với độ dài phù hợp, dùng kẹp nhẹ để gọn gàng, và kiểm tra kết nối một lần cuối khi bật nguồn. Nhờ những bước chuẩn bị này, bạn sẽ không gặp trường hợp “dây không khớp” và có thể tập trung vào việc tối ưu chức năng của thiết bị.

Nếu bạn đang tìm kiếm một công tắc bập bênh nhỏ gọn, dễ lắp đặt và đáp ứng tiêu chuẩn an toàn điện, KCD1 của Linh Kiện Quỳnh Diễn là một lựa chọn hợp lý, với giá thành vừa phải và luôn có sẵn để giao nhanh. Đọc kỹ mô tả sản phẩm, chọn đúng số lượng chân và quy cách đóng gói phù hợp với nhu cầu dự án của mình.
