Khi lắp cáp kéo dài cho camera lùi, bất ngờ nhận ra một số máy không nhận tín hiệu

Vừa hoàn thiện việc lắp camera lùi cho xe, bạn quyết định kéo dài dây nối để tiện hơn trong việc bảo trì hoặc thay đổi vị trí gắn. Nhưng bất ngờ, sau khi cắm cáp dài lên, một số camera lại không nhận tín hiệu, khiến bạn phải dừng lại và suy nghĩ: “Sao lại xảy ra hiện tượng này?”. Trước khi vội vàng tìm mua phụ kiện mới, việc hiểu rõ các nguyên nhân tiềm ẩn và cách khắc phục sẽ giúp bạn tiết kiệm thời gian, tiền bạc, và tránh những phiền toái không cần thiết.

Nguyên nhân chính khiến camera lùi không nhận tín hiệu khi dùng cáp kéo dài

1. Khớp nối không tương thích

Camera lùi trên thị trường hiện nay chủ yếu sử dụng các đầu nối 5 kim (5‑pin) tiêu chuẩn, nhưng trong thực tế có nhiều biến thể về cách bố trí chân chân (pin layout) và độ rộng lỗ cắm. Khi cáp mở rộng được thiết kế cho chuẩn BMW 5‑pin nhưng bạn lắp vào một camera có cấu hình khác, tín hiệu điện và dữ liệu không được truyền đúng, dẫn đến hiện tượng “không có hình ảnh”.

• Khớp dạng nam vs. nữ: Nếu đầu cắm nam của cáp kéo dài không khít với đầu cắm nữ của camera, khả năng tiếp xúc sẽ giảm.
• Vị trí chân pin: Một số nhà sản xuất có thể đảo ngược vị trí chân nguồn (+12V) và mặt đất (GND), khiến dòng điện đi sai hướng.

2. Độ dài dây gây suy giảm tín hiệu

Hầu hết các cáp video analog (RCA) hoặc HDMI cho camera lùi không được thiết kế để truyền dữ liệu ổn định qua khoảng cách quá dài. Khi dây kéo dài lên tới 4m hoặc hơn, độ suy giảm điện áp và nhiễu sóng sẽ tăng đáng kể. Đặc biệt, nếu chất lượng vật liệu dẫn (điện dẫn và lớp che chắn) không đạt tiêu chuẩn, tín hiệu sẽ bị mất mát hoặc xuất hiện hiện tượng “điếu”.

• Độ suy giảm khoảng 1V/m cho nguồn 12V, tức là khi dài 4m, camera có thể nhận được chỉ còn khoảng 8‑9V.
• Nhiễu điện từ (EMI) từ các thiết bị khác trong ô tô (máy phát Wi‑Fi, bộ điều khiển ECU) có thể xâm nhập vào dây dẫn không được che chắn tốt.

3. Chất liệu và cách bảo vệ của cáp

Vỏ ngoài làm từ PVC bảo vệ môi trường như trên cáp nối dài camera lùi 5 kim là giải pháp phổ biến vì giá thành hợp lý. Tuy nhiên, PVC không có khả năng chịu nhiệt và chống tia UV lâu dài như các loại vỏ TPU hay Nylon. Khi xe bị phơi nắng lâu ngày hoặc nằm trong môi trường có nhiệt độ cao, lớp vỏ có thể co rút, gây hư hỏng lớp dẫn bên trong.

Hơn nữa, cáp 5 lõi không cung cấp lớp cách điện riêng biệt cho mỗi dây dẫn, khiến chúng dễ bị chập chéo điện khi bị uốn cong quá mạnh. Đối với người dùng chưa có kinh nghiệm, việc gập dây quá chặt có thể dẫn tới “đứt cáp” nội bộ, không dễ nhận thấy nhưng đủ để làm mất tín hiệu.

4. Lỗi cài đặt phần mềm và cấu hình hệ thống

Một vài mẫu camera lùi hiện đại được tích hợp tính năng “điều chỉnh độ dài tín hiệu” (signal boost) trong firmware. Khi bạn thay đổi độ dài cáp mà không cập nhật phần mềm hoặc không bật chức năng boost, camera sẽ vẫn truyền dữ liệu với cài đặt mặc định cho đoạn cáp ngắn, dẫn đến lỗi hiển thị. Thêm vào đó, một số hệ thống hiển thị đa phương tiện trên xe yêu cầu cấu hình lại “độ rộng băng thông” khi dây dài hơn mức thiết kế chuẩn.

5. Sự cố từ nguồn cấp năng lượng

Camera lùi cần nguồn 12V ổn định. Khi dây kéo dài, không chỉ điện áp bị suy giảm mà còn có thể gây “rung lắc” điện (voltage ripple) nếu nguồn cấp không đủ mạnh hoặc có quá nhiều thiết bị cùng lúc tiêu thụ năng lượng. Các thiết bị như bộ điều khiển trung tâm (ECU), âm thanh, đèn LED khi được cấp chung 12V mà không dùng bộ tách ổn áp, sẽ làm giảm chất lượng nguồn cho camera, và kết quả là không có tín hiệu.

Làm sao để kiểm tra và khắc phục khi camera không nhận tín hiệu sau khi dùng cáp dài?

1. Xác định lại kiểu đầu nối và độ tương thích

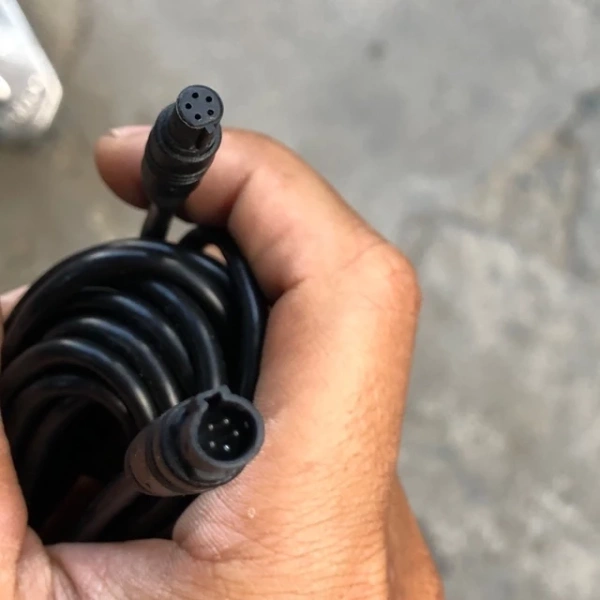

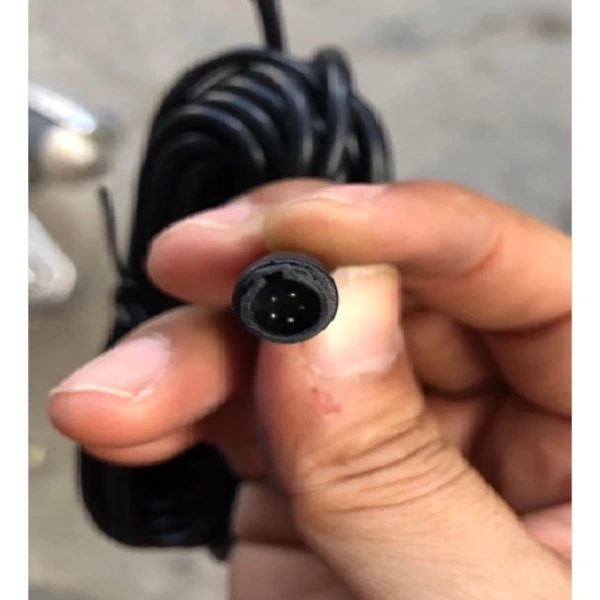

Đầu tiên, hãy kiểm tra đầu cắm nam và nữ 5P của camera và cáp mở rộng. Đặt cáp trong ánh sáng và so sánh các lỗ cắm với bản vẽ kỹ thuật (nếu có) của nhà sản xuất. Nếu không chắc, hãy tham khảo tài liệu hoặc liên hệ trực tiếp với nhà cung cấp để xác nhận “standard pinout”. Đôi khi chỉ cần một adapter 5‑pin phù hợp là đủ giải quyết vấn đề.

2. Đo điện áp nguồn tại đầu camera

Sử dụng đồng hồ vạn năng, đo điện áp trên đầu cắm nguồn (12V) của camera sau khi cắm cáp dài. Nếu điện áp thấp hơn 10.5V, khả năng cao là do độ dài dây quá dài hoặc chất lượng dây không tốt. Giải pháp:

• Thêm một bộ tăng áp 12V (step‑up) gần camera.
• Giảm độ dài cáp tối đa, sử dụng cáp ngắn hơn nếu có thể.
• Thay cáp bằng loại có chất lượng dẫn tốt hơn (cáp đồng bẩm dày, có lớp bọc foil).

3. Kiểm tra hiện tượng nhiễu và cách bảo vệ dây

Nhiễu EMI có thể giảm thiểu bằng cách:

• Dùng dây kéo dài có lớp che chắn (shielded), ví dụ dây có lớp foil hoặc braiding.
• Tránh chạy cáp dọc theo các dây điện cao áp, dây âm thanh, hoặc bộ điều khiển động cơ.
• Sử dụng ống co dãn (heat‑shrink tube) hoặc vỏ bảo vệ để giảm trầy xước và tia UV.

4. Cập nhật firmware và thiết lập lại hệ thống

Nếu camera của bạn hỗ trợ cập nhật phần mềm, hãy truy cập website của nhà sản xuất, tải phiên bản mới nhất và thực hiện quá trình flash. Đồng thời, trong menu cấu hình của màn hình đa phương tiện, bật tính năng “signal boost” hoặc “extend video range” nếu có. Đối với những mẫu không có tùy chọn này, một cách đơn giản là reset lại cài đặt gốc và cắm lại dây sau khi đã thực hiện các bước trên.

5. Đảm bảo nguồn cấp ổn định

Kiểm tra dây nguồn 12V chung, đặc biệt là khi các phụ kiện khác như đèn LED nội thất, camera trước, thiết bị định vị cùng sử dụng. Nếu nguồn bị tải quá mức, bạn có thể:

• Thêm một bộ điều khiển dòng điện (current regulator) cho camera lùi.
• Sử dụng cáp nguồn riêng biệt dành riêng cho camera, tránh chung nguồn.
• Kiểm tra và thay bình ắc quy cũ, đảm bảo cung cấp đủ năng lượng cho toàn bộ hệ thống.

Tiêu chí lựa chọn cáp kéo dài chất lượng cho camera lùi

1. Chuẩn dây và số lõi

Các cáp kéo dài dành cho camera lùi thường có 5 lõi: 2 lõi truyền tín hiệu video, 2 lõi nguồn (+12V) và 1 lõi đất (GND). Đối với cáp mở rộng hai đầu 5P đực và cái dài 4m, bạn nên kiểm tra độ dày mỗi lõi (đơn vị AWG). Lõi dẫn điện lớn hơn (ví dụ 22AWG) giảm sự suy giảm điện áp khi dây dài, trong khi các lõi tín hiệu cần có độ dày phù hợp để tránh nhiễu.

2. Vật liệu bọc ngoài và khả năng chống môi trường

Vỏ PVC bảo vệ môi trường là một lựa chọn phổ biến vì độ dẻo, giá thành hợp lý, nhưng không chịu tốt nhiệt độ cao (>80°C) và tia UV. Đối với xe thường xuyên di chuyển dưới nắng mạnh, nên cân nhắc:

• Cáp bọc TPU hoặc Nylon chịu nhiệt và chống UV.
• Vỏ có lớp mạ kim loại (copper‑clad) để tăng khả năng truyền tín hiệu.

3. Độ dài tối ưu

Theo các nghiên cứu thực tế, độ dài tối đa cho cáp analog không nên vượt quá 5m. Nếu cần dài hơn, nên sử dụng bộ ampli tín hiệu video hoặc chuyển sang công nghệ truyền dữ liệu số (HD‑V) có khả năng chống suy giảm tốt hơn.

4. Kiểm tra chứng nhận và tiêu chuẩn

Đối với sản phẩm được bán trên trang marketplace, hãy xác nhận các thông số kỹ thuật như:

• Đường kính ngoài (OD) 3.6 ± 0.01 mm.

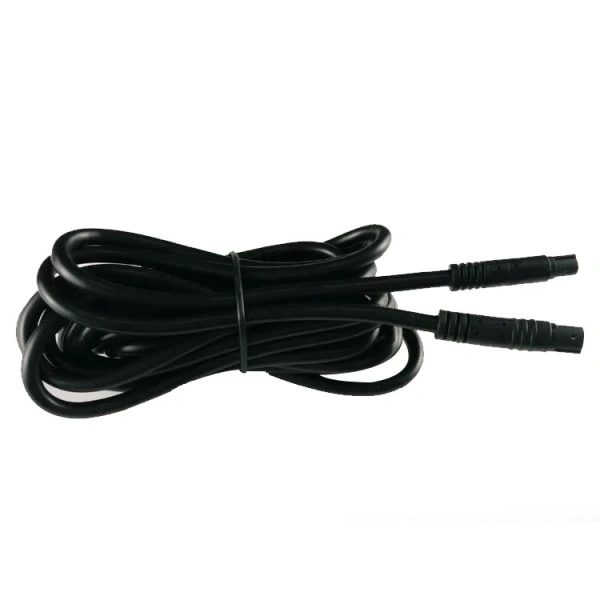

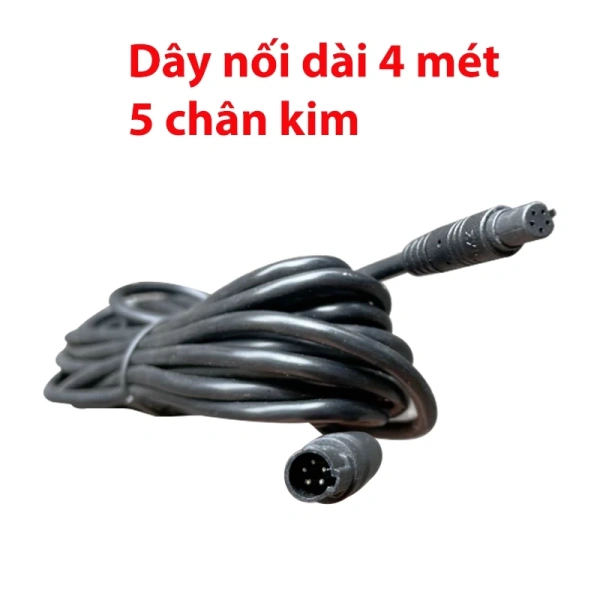

• Chiều dài 4 m, 5 lõi đồng, đầu nối nam & nữ 5P chuẩn BMW.
• Giá gốc 59.290 VND, giá khuyến mại 49.000 VND.

Dù giá cả hợp lý, nhưng lời nhắc “Quí khách chú ý một số camera không nhận dây kéo dài” đã được nhà cung cấp ghi rõ, vì vậy hãy cân nhắc tính tương thích trước khi quyết định mua.

Mẹo thực tiễn khi lắp cáp kéo dài cho camera lùi

1. Lập kế hoạch đường đi của dây

Trước khi cắt dây, hãy xác định đường đi ngắn nhất và tránh các khu vực có thể va chạm, chẳng hạn như cạnh bộ lọc gió, tay lái, hoặc hệ thống điện. Dùng kẹp dây (zip‑tie) để giữ cố định, nhưng không kéo quá chặt để tránh gãy lõi.

2. Kiểm tra lần lượt các kết nối

Sau khi lắp dây, hãy thực hiện các bước kiểm tra:

1. Đặt camera vào chế độ “test” (thường là nhấn nút reset hoặc bật nguồn riêng).
2. Kiểm tra hình ảnh trên màn hình trung tâm ngay khi cắm dây, xem có mất hình hay hiện tượng nhiễu.
3. Nếu không có hình ảnh, chuyển cáp sang một camera khác (nếu có) để loại trừ khả năng hỏng camera.

3. Sử dụng dụng cụ hỗ trợ

Một bộ đầu kéo (cable puller) nhẹ và cây cạo nhựa (plastic spudger) có thể giúp kéo dây qua các kẽ hẹp mà không làm trầy xước lớp PVC. Ngoài ra, một thanh nhíp mỏng để kiểm tra kết nối các chân pin cũng rất hữu ích.

4. Đừng bỏ qua việc bảo vệ đầu nối

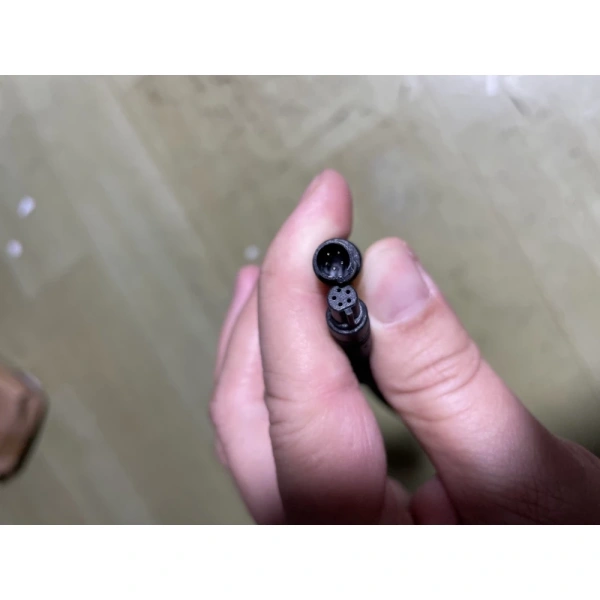

Sau khi kết nối, bôi một lớp keo silicone mỏng lên các tiếp điểm để tăng độ bám và chống ăn mòn. Đối với môi trường nhiệt độ cao, bạn có thể sử dụng heat‑shrink tube có độ dẻo cao quanh các đầu cắm, giúp ngăn chặn bụi bẩn và độ ẩm xâm nhập.

5. Đặt kế hoạch bảo trì định kỳ

Các kết nối điện và tín hiệu sẽ dần bị mòn theo thời gian. Đặt lịch kiểm tra ít nhất mỗi 6 tháng một lần: đo điện áp nguồn, kiểm tra vật lý dây (vết nứt, gãy), và làm sạch các đầu nối. Điều này giúp phát hiện sớm những dấu hiệu suy giảm và ngăn ngừa tình trạng “không nhận tín hiệu” bất ngờ khi bạn cần dùng camera trong những khoảnh khắc quan trọng.

Những câu hỏi thường gặp khi sử dụng cáp kéo dài cho camera lùi

1. Liệu có cần mua cáp có lớp che chắn đặc biệt?

Có, đặc biệt khi bạn lắp cáp dài hơn 3 m và xe của bạn có nhiều thiết bị điện tử tạo nhiễu. Lớp che chắn foil hoặc braid sẽ giảm thiểu nhiễu và duy trì chất lượng hình ảnh ổn định.

2. Có thể tự làm “adapter” cho các camera không nhận dây dài?

Trong một số trường hợp, việc lắp một bộ “adapter tín hiệu boost” có thể giải quyết vấn đề, nhưng cần lưu ý rằng không phải tất cả camera đều hỗ trợ. Bạn nên tham khảo hướng dẫn của nhà sản xuất hoặc liên hệ bộ phận hỗ trợ kỹ thuật.

3. Giá 49.000 VND cho cáp kéo dài 4 m có hợp lý?

Giá này nằm trong khoảng giá thị trường cho cáp 5‑pin tiêu chuẩn dài 4 m, với vật liệu PVC và 5 lõi đồng. Tuy nhiên, nếu bạn ưu tiên độ bền cao hơn hoặc cần chống UV, có thể cân nhắc đầu tư vào loại cáp có vỏ TPU dù giá cao hơn.

4. Cách kiểm tra xem cáp có “đứt trong” không?

Sử dụng đồng hồ đo điện trở (multimeter), đặt chế độ “continuity” và kiểm tra từng lõi từ đầu tới cuối cáp. Nếu có đoạn không dẫn điện, cáp cần được thay thế.

5. Khi nào nên thay bộ nguồn (power supply) cho camera lùi?

Nếu sau khi đã kiểm tra toàn bộ cáp, đầu nối và firmware mà camera vẫn không nhận tín hiệu, khả năng cao là bộ nguồn không đủ cung cấp năng lượng ổn định khi dây dài. Đối với hệ thống camera 12 V tiêu chuẩn, bộ nguồn ít nhất phải có khả năng cung cấp 2 A (khoảng 24 W) để tránh “đứt điện” khi thêm cáp dài.

Việc lắp cáp kéo dài cho camera lùi không chỉ là việc chọn một “dây dài hơn”, mà còn đòi hỏi hiểu biết sâu sắc về tiêu chuẩn kết nối, chất lượng vật liệu, và cách quản lý nguồn điện. Bằng việc thực hiện các bước kiểm tra, lựa chọn cáp phù hợp và duy trì bảo trì định kỳ, bạn sẽ giảm thiểu tối đa khả năng camera không nhận tín hiệu – một yếu tố quan trọng giúp an toàn khi lái xe và bảo vệ giá trị đầu tư vào hệ thống giám sát ô tô.
