Khi 4 cổng PoE trên switch 5 cổng khiến việc bố trí dây mạng trở thành thách thức bất ngờ

Khi bạn mở hộp một chiếc switch 5 cổng, mong muốn đơn giản là kết nối nhanh các thiết bị mạngXem các sản phẩm Thiết Bị Mạng trong phòng khách hay phòng họp. Thế nhưng nếu bốn trong số năm cổng đều là PoE, việc định vị, kéo dài cáp không còn là chuyện đơn giản như cắm và chạy. Bạn có bao giờ dừng lại để tính toán khoảng cách tối ưu, đường đi của dây Ethernet sao cho không gây vướng víu, đồng thời vẫn đáp ứng yêu cầu công suất cho camera, Access Point (AP) hay điện thoại IP?

Bài viết sẽ cùng bạn phân tích chi tiết những thách thức bất ngờ khi bố trí dây mạng trên một switch chỉ có 5 cổng nhưng 4 trong số đó là PoE, đồng thời đưa ra các giải pháp thực tiễn giúp tối ưu hoá hạ tầng mạng mà không phải lãng phí dây cáp hay gây rối mắt trong không gian sống và làm việc.

Khi 4 cổng PoE trên switch 5 cổng khiến việc bố trí dây mạng trở thành thách thức bất ngờ

1. Hiểu rõ tính năng PoE và yêu cầu công suất của thiết bị đầu cuối

Power over Ethernet (PoE) cho phép truyền đồng thời điện năng và dữ liệu qua một cáp Ethernet chuẩn (Cat5e/Cat6). Đối với các thiết bị như camera IP, AP Wi‑Fi hay điện thoại IP, công suất tiêu thụ có thể dao động từ 5 W (chuẩn 802.3af) tới 30 W (chuẩn 802.3at – PoE+).

Khi một switch có 4 cổng PoE, mỗi cổng có khả năng cung cấp tối đa 30 W và tổng công suất PoE giới hạn ở 41 W. Điều này có nghĩa là:

• Không thể cùng lúc cung cấp 30 W cho tất cả 4 cổng; hệ thống sẽ ưu tiên giảm công suất cho những cổng có mức ưu tiên thấp hơn.
• Thiết bị hỗ trợ PoE phải được kiểm tra độ tương thích (IEEE 802.3af/at) để tránh quá tải nguồn.

Hiểu rõ các yêu cầu này giúp bạn tránh việc “đóng cắm” bừa bãi và phát sinh các vấn đề như thiết bị không khởi động, mất kết nối thường xuyên hoặc thậm chí hỏng nguồn.

2. Thách thức trong việc bố trí cáp mạng khi có nhiều cổng PoE

Với bốn cổng PoE, bạn sẽ thường phải triển khai đồng thời các thiết bị có nhu cầu năng lượng khác nhau. Những thách thức chính gồm:

• Độ dài cáp tối đa: PoE tiêu thụ công suất khi truyền qua khoảng cách lớn. Với chế độ mở rộng của một số switch (như chế độ mở rộng lên tới 250 m), bạn có thể kéo dài cáp hơn chuẩn 100 m, nhưng cần sử dụng cáp chất lượng cao (Cat6 trở lên) và cân nhắc về suy hao điện năng.
• Đường đi của dây: Khi phải chạy cáp tới 4 điểm khác nhau trong một không gian chật hẹp (ví dụ: một căn hộ studio), việc sắp xếp chúng sao cho không tạo rối mắt hay va chạm với điện lực điện dân dụng là một vấn đề thiết kế.
• Quản lý nguồn điện: Nếu các thiết bị PoE không đồng nhất (một số là 15 W, một số còn 30 W), bạn phải cân nhắc cách chia công suất sao cho không vượt quá tổng 41 W của switch.

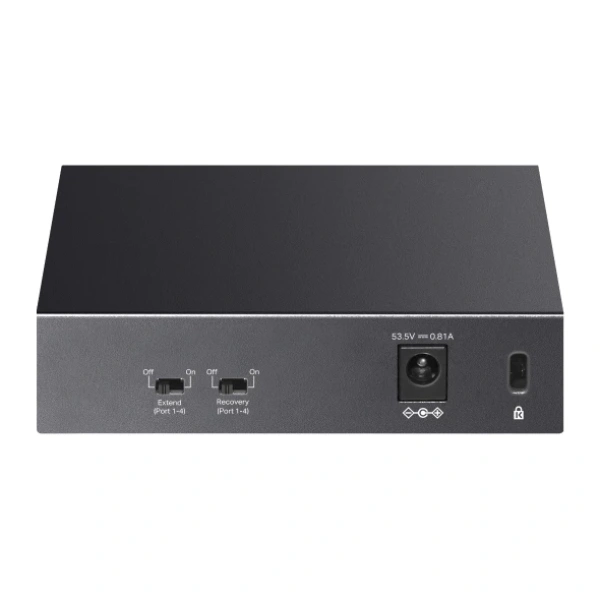

• Khởi động lại tự động (auto‑reboot) và phục hồi (auto‑recovery): Một số switch hỗ trợ tự động khởi động lại các thiết bị PD (Powered Device) khi chúng mất phản hồi. Tuy tiện lợi, nhưng nếu đường dây không ổn định, tính năng này có thể dẫn đến việc thiết bị liên tục reset.

3. Các giải pháp tối ưu hoá việc triển khai dây mạng PoE

Dưới đây là những mẹo thực tiễn để bạn bố trí cáp sao cho vừa ổn định vừa thẩm mỹ:

• Phân tích sơ đồ địa hình: Trước khi mua cáp, hãy vẽ sơ đồ vị trí các thiết bị (camera, AP, máy tính) và xác định khoảng cách tới switch. Điều này giúp lựa chọn độ dài cáp chuẩn và tránh việc cắt dư.
• Sử dụng cáp chuẩn Cat6 hoặc Cat6a: Đối với khoảng cách trên 100 m hoặc khi cần cung cấp công suất cao (30 W), cáp Cat6a giúp giảm suy hao và duy trì băng thông gigabit.
• Chọn kênh truyền (channel) riêng cho PoE: Nếu có thể, đưa các cáp PoE qua ống dẫn riêng hoặc ống rãnh dây chuyên dụng, tách chúng ra khỏi các dây điện mạnh để giảm nhiễu và nguy cơ cháy nổ.
• Dùng bộ chia PoE (PoE injector) nếu cần: Khi tổng công suất vượt quá khả năng của switch, bạn có thể bổ sung các PoE injector cho một hoặc hai thiết bị, giảm tải cho switch.
• Kiểm tra lại mức ưu tiên nguồn: Một số switch cho phép thiết lập ưu tiên (QoS) cho các cổng PoE. Đặt các thiết bị quan trọng (camera an ninh) ở cổng ưu tiên cao hơn để khi có tình huống quá tải, các thiết bị không quan trọng sẽ bị cắt nguồn đầu tiên.
• Sử dụng công tắc chuyển đổi (patch panel) và bộ dây cáp (cable management): Khi số lượng cổng tăng lên, việc sắp xếp cáp vào một rack hoặc tủ mạng giúp giảm rối mắt và dễ dàng bảo trì.

4. So sánh một số mẫu switch PoE 5 cổng phổ biến trên thị trường

Mặc dù nhu cầu của mỗi doanh nghiệp hay gia đình khác nhau, việc so sánh các thông số kỹ thuật giúp bạn đưa ra quyết định hợp lý. Dưới đây là bảng so sánh ngắn gọn giữa một số mẫu được ưa chuộng:

Sản phẩm	Số cổng (PoE)	Công suất PoE mỗi cổng	Tổng công suất PoE	Khoảng cách truyền tối đa (PoE+)	Giá (đơn vị VNĐ)
TP-Link LS105LP	4/5 (4 PoE)	30 W	41 W	250 m (chế độ mở rộng)	~497.000 (giá giảm)
D-Link DGS‑108P‑C	8 PoE (tổng 8 cổng)	15.4 W (802.3af)	124 W	100 m	~1.200.000
Netgear GS305P	5 PoE	30 W (PoE+)	120 W	100 m	~1.800.000

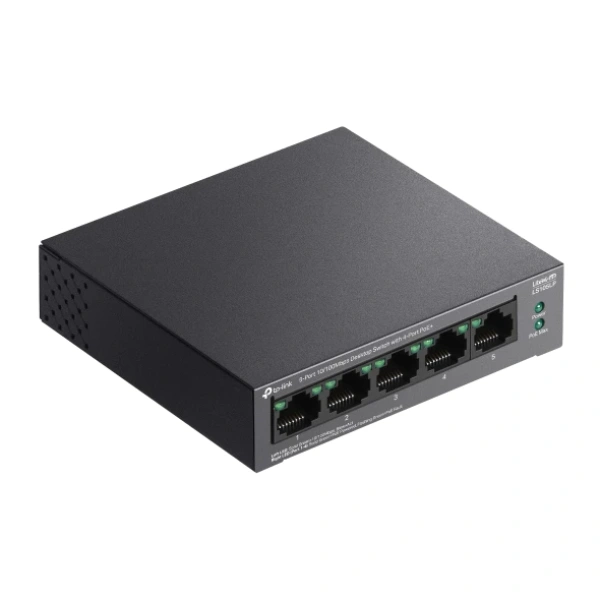

Dòng TP-Link LS105LP nổi bật ở khả năng truyền PoE lên tới 250 m khi bật chế độ mở rộng, rất phù hợp cho những không gian rộng như khu vực công viên, trung tâm giáo dục hay nhà xưởng. Ngoài ra, thiết kế không quạt giúp giảm tiêu thụ năng lượng và hoạt động yên tĩnh – một ưu điểm quan trọng khi lắp đặt trong văn phòng hoặc gia đình.

5. Lời khuyên thực tế khi lựa chọn và lắp đặt switch PoE 5 cổng

Để tối đa hoá hiệu quả và tránh những bẫy “có 4 cổng PoE mà chỉ 1 cổng dữ liệu” khiến người dùng phải vất vả kéo dài cáp, bạn nên cân nhắc các yếu tố sau:

• Xác định nhu cầu thực tế: Liệt kê các thiết bị cần PoE và công suất tiêu thụ. Nếu chỉ có 2–3 thiết bị cần PoE, một switch 4 PoE có thể là “đồ dư thừa”, bạn có thể cân nhắc dùng switch ít cổng PoE hơn để giảm chi phí.
• Lựa chọn thiết bị có tính năng tự động phục hồi (Auto‑Recovery): Khi một camera hoặc AP mất kết nối, switch sẽ tự động khởi động lại thiết bị mà không cần người can thiệp, giảm thời gian chết mạng.
• Kiểm tra tính tương thích chuẩn IEEE 802.3af/at: Đảm bảo mọi thiết bị đều hỗ trợ chuẩn PoE mà switch cung cấp, tránh hiện tượng “không nhận nguồn”.
• Lập kế hoạch điện năng: Nếu bạn dự định dùng đầy bốn cổng PoE đồng thời, tính tổng công suất. Khi gần giới hạn 41 W, hãy chuẩn bị sẵn một nguồn dự phòng hoặc PoE injector để tránh ngắt nguồn bất ngờ.
• Sử dụng phụ kiện hỗ trợ lắp đặt: Ống cáp, kẹp dây, và hộp nối RJ45 chất lượng sẽ giúp duy trì tổ chức gọn gàng, giảm nguy cơ hỏng cáp do kéo căng quá mức.
• Cân nhắc vị trí đặt switch: Đặt switch ở vị trí trung tâm, gần các thiết bị PoE để tối ưu hoá độ dài cáp. Đối với các môi trường cần tĩnh âm (như phòng thu hoặc phòng học), switch không có quạt như LS105LP là lựa chọn lý tưởng.

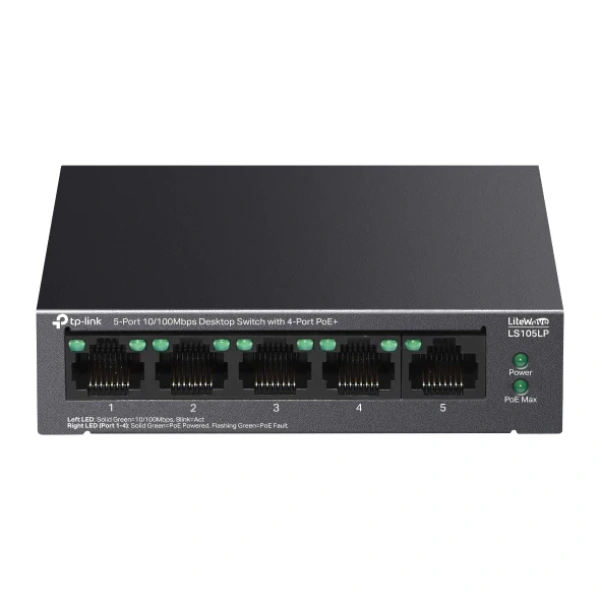

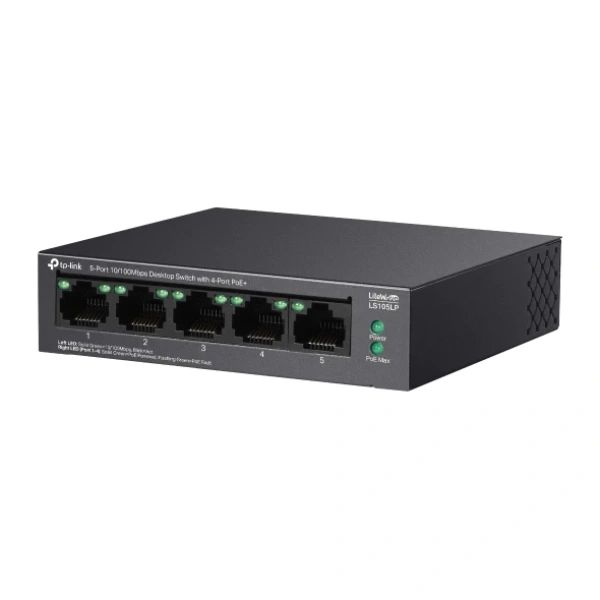

Với những hướng dẫn trên, bạn có thể tự tin triển khai một hệ thống mạng PoE nhỏ gọn, không gây rối mắt và đáp ứng đủ nhu cầu nguồn điện cho các thiết bị quan trọng. Đặc biệt, nếu bạn đang tìm kiếm một giải pháp vừa tiết kiệm, vừa ổn định, Switch TP-Link LS105LP Để Bàn 5 Cổng 10/100Mbps với 4 Cổng PoE là một lựa chọn đáng cân nhắc nhờ vào công suất PoE linh hoạt, thiết kế không tiếng ồn và hỗ trợ chế độ mở rộng lên tới 250 m.

6. Kế hoạch bảo trì và nâng cấp sau khi triển khai

Một khi hệ thống đã chạy ổn định, việc bảo trì định kỳ và chuẩn bị nâng cấp sẽ giúp duy trì hiệu suất lâu dài:

• Kiểm tra kết nối cáp mỗi 6 tháng: Đảm bảo không có cáp lỏng, ăn mòn hoặc bị cắt ngắn do di chuyển đồ nội thất.
• Theo dõi mức tiêu thụ công suất: Hầu hết các switch PoE hiện đại có giao diện web cho phép xem thực tế công suất đang tiêu thụ trên mỗi cổng, giúp phát hiện sớm quá tải.
• Nâng cấp firmware: Kiểm tra thường xuyên các bản cập nhật phần mềmXem các sản phẩm Phần Mềm để cải thiện tính năng bảo mật và tối ưu hoá quản lý nguồn.
• Lập kế hoạch mở rộng: Khi cần thêm camera hoặc AP, hãy xem xét việc lắp thêm một switch PoE trung gian (được nối qua cổng uplink) thay vì quá tải thiết bị hiện tại.

Với cách tiếp cận có hệ thống, từ việc lựa chọn switch phù hợp, bố trí cáp hợp lý, đến việc bảo trì và mở rộng, bạn sẽ không còn cảm thấy “bất ngờ” hay “thách thức” khi phải làm việc với một switch chỉ có 5 cổng nhưng 4 cổng PoE. Thay vào đó, hệ thống mạng sẽ trở nên linh hoạt, ổn định và đáp ứng mọi nhu cầu hiện tại lẫn tương lai.
