Hướng dẫn lắp đặt và kết nối bộ sạc VINFAST EC VAN VF3 Minio DC 3kW + Tiếp địa điện tử GB AUTO

Việc lắp đặt một bộ sạc điện cho ô tô không chỉ mang lại tiện lợi cho người dùng mà còn yêu cầu sự hiểu biết nhất định về hệ thống điện và an toàn. Đối với bộ sạc VINFAST EC VAN VF3 Minio DC 3kW kết hợp với tiếp địa điện tử GB AUTO, quá trình lắp đặt đòi hỏi sự tỉ mỉ trong từng bước, từ việc chuẩn bị công cụ cho đến kiểm tra hoạt động sau khi hoàn thiện. Bài viết này sẽ hướng dẫn chi tiết các công đoạn cần thiết, giúp người đọc nắm bắt được quy trình một cách hệ thống và an toàn.

Trước khi bắt đầu, việc nắm rõ cấu tạo cơ bản của bộ sạc và chức năng của thiết bị tiếp địa là rất quan trọng. Bộ sạc VINFAST EC VAN VF3 Minio DC 3kW được thiết kế để cung cấp nguồn điện một chiều ổn định, phù hợp cho các loại xe điệnXem các sản phẩm Xe điện và hybrid. Trong khi đó, thiết bị tiếp địa điện tử GB AUTO đóng vai trò bảo vệ hệ thống điện khỏi các hiện tượng nhiễu và rò điện, đảm bảo an toàn cho cả người lái và các bộ phận điện tử của xe. Hiểu rõ các yếu tố này sẽ giúp người lắp đặt thực hiện công việc một cách chính xác và hiệu quả.

1. Tổng quan về bộ sạc VINFAST EC VAN VF3 Minio DC 3kW và thiết bị tiếp địa GB AUTO

Cấu tạo và tính năng chính của bộ sạc VINFAST EC VAN VF3 Minio DC 3kW

Bộ sạ́c VINFAST EC VAN VF3 Minio DC 3kW bao gồm các thành phần chủ yếu như bộ biến tần, bộ điều khiển nhiệt độ, cổng kết nối DC và các cảm biến bảo vệ quá tải. Thiết bị này hỗ trợ đầu vào AC 220V/230V và có khả năng chuyển đổi sang DC 3kW, đáp ứng nhu cầu sạc nhanh cho các loại xe điện hiện nay. Ngoài ra, nó còn tích hợp các chức năng bảo vệ như quá dòng, quá áp, ngắn mạch và bảo vệ nhiệt, giúp giảm thiểu rủi ro trong quá trình vận hành.

Chức năng và lợi ích của tiếp địa điện tử GB AUTO

Tiếp địa điện tử GB AUTO được thiết kế để cung cấp một đường tiếp đất ổn định, giảm thiểu các hiện tượng nhiễu điện từ và ngăn ngừa hiện tượng rò điện. Khi được kết nối đúng cách, thiết bị này sẽ tạo ra một môi trường điện an toàn, giúp các bộ phận điện tử của xe không bị ảnh hưởng bởi các điện áp bất thường từ môi trường bên ngoài. Điều này đặc biệt quan trọng đối với các hệ thống cảm biến và mô-đun điều khiển của xe điện.

2. Các lưu ý an toàn trước khi bắt đầu lắp đặt

• Kiểm tra nguồn điện: Đảm bảo nguồn điện cấp cho khu vực lắp đặt đã được ngắt hoàn toàn và có biện pháp cách điện an toàn.
• Đánh giá môi trường lắp đặt: Chọn vị trí gắn bộ sạc sao cho không bị ảnh hưởng bởi ánh nắng trực tiếp, độ ẩm cao hoặc bụi bẩn.
• Sử dụng thiết bị bảo hộ: Đeo găng tay cách điện, kính bảo hộ và giày cách điện để giảm nguy cơ tai nạn điện.
• Kiểm tra dây và cáp: Đảm bảo các dây cáp không bị hư hỏng, gãy, hoặc có dấu hiệu mòn.
• Đọc kỹ hướng dẫn kỹ thuật: Tham khảo sách hướng dẫn của nhà sản xuất để nắm rõ các thông số kỹ thuật và yêu cầu lắp đặt.

3. Công cụ và vật tư cần chuẩn bị

• Thước dây, bút đánh dấu và thước thủy tinh.
• Mũi khoan, máy khoan điện và các loại mũi khoan phù hợp với vật liệu tường (xi măng, bê tông, gỗ).
• Đinh vít, ốc vít, và keo dán công nghiệp chịu nhiệt.
• Dây điện AC 3 pha (nếu cần) và cáp DC 3kW (đặc biệt dành cho bộ sạc).
• Thiết bị đo điện (multimeter) để kiểm tra điện áp, điện trở và độ liên tục của mạch.
• Thiết bị nối đất (grounding rod) và kìm cắt dây.
• Hộp đấu nối chịu nhiệt và vỏ bọc cách điện.

4. Quy trình lắp đặt bộ sạc VINFAST EC VAN VF3 Minio DC 3kW

Bước 1: Xác định vị trí lắp đặt

Chọn vị trí gần nguồn điện AC, đồng thời đảm bảo khoảng cách tối thiểu 1,5 mét so với các vật cản như tường, cột hoặc các thiết bị nhiệt độ cao. Vị trí nên có khả năng thoát nhiệt tốt, vì bộ sạc sẽ sinh nhiệt trong quá trình hoạt động.

Bước 2: Chuẩn bị mặt tường hoặc bề mặt lắp đặt

Dùng thước đo và bút đánh dấu vị trí các lỗ khoan cho vít gắn khung. Đối với tường bê tông, nên sử dụng mũi khoan 6-8mm và đục lỗ sâu khoảng 30-40mm, sau đó chèn phích cắm (anchor) để tăng độ bám.

Bước 3: Gắn khung và bộ sạc

Đặt khung kim loại hoặc nhựa đã được chuẩn bị vào vị trí đã khoan, sau đó vặn vít chặt để đảm bảo không có độ rung. Khi khung đã ổn định, đặt bộ sạc VINFAST EC VAN VF3 Minio DC 3kW lên khung và vặn các ốc vít cố định theo hướng dẫn của nhà sản xuất.

Bước 4: Kết nối nguồn điện AC

Đối với nguồn điện AC, cần có một công tắc ngắt (circuit breaker) phù hợp, thường là 16A hoặc 20A tùy theo tiêu chuẩn địa phương. Dây điện AC được đưa vào hộp đấu nối, sau đó kết nối với các đầu vào của bộ sạc theo đúng màu mã (đỏ – L1, vàng – L2, xanh – L3, và xanh lá – N). Đảm bảo các kết nối được siết chặt và bọc cách điện để tránh hiện tượng lỏng lẻo.

Bước 5: Kết nối đầu ra DC

Đầu ra DC của bộ sạc cần được nối tới cổng sạc trên xe hoặc hệ thống pin. Sử dụng cáp DC 3kW có khả năng chịu dòng điện lớn, thường là cáp loại AWG 8 hoặc 10 tùy theo chiều dài. Khi cắm vào, kiểm tra lại độ liên tục của dây bằng đồng hồ đo để chắc chắn không có đoạn dây bị hở.

Bước 6: Lắp đặt tủ bảo vệ (nếu có)

Đối với môi trường công nghiệp hoặc nơi có nguy cơ va đập, có thể lắp một tủ bảo vệ bằng thép chịu nhiệt để bảo vệ bộ sạc khỏi các tác động vật lý. Tủ cần có lỗ thông gió để duy trì luồng không khí làm mát.

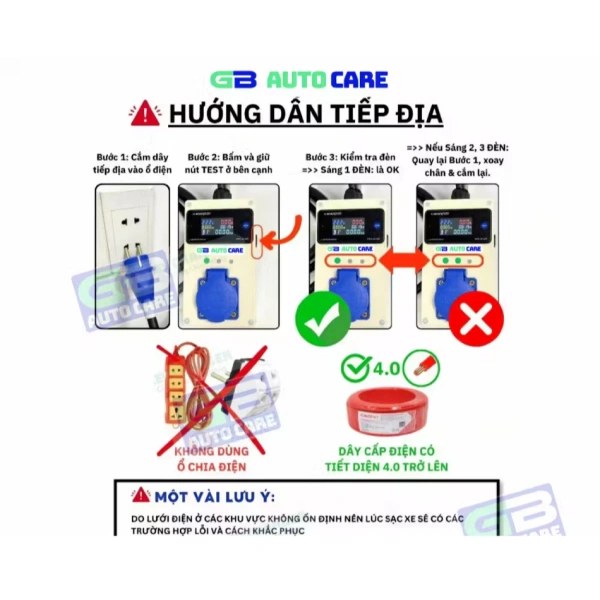

5. Cài đặt và kết nối tiếp địa điện tử GB AUTO

Bước 1: Lựa chọn vị trí cắm đất

Tiếp địa điện tử GB AUTO cần được cắm sâu vào đất ít nhất 2,5 mét để đạt độ dẫn điện tốt. Vị trí nên tránh các khu vực có nước ngầm quá nhiều hoặc các vật liệu cách điện như đá cứng.

Bước 2: Lắp đặt đầu cắm đất

Đầu cắm đất (ground rod) thường được làm bằng thép mạ kẽm, cần được đâm thẳng xuống đất bằng búa hoặc máy khoan chuyên dụng. Đảm bảo đầu cắm không bị lệch và tiếp xúc đầy đủ với đất.

Bước 3: Kết nối dây tiếp đất

Dây tiếp đất (ground wire) nên có kích thước tối thiểu 6mm², được bọc bằng lớp cách điện chịu nhiệt. Kết nối dây này từ đầu cắm đất đến cổng tiếp đất của GB AUTO, sau đó vặn chặt các đầu nối và bọc lại bằng băng keo chịu nhiệt.

Bước 4: Kiểm tra điện trở tiếp đất

Sử dụng thiết bị đo điện trở đất (earth resistance tester) để kiểm tra giá trị điện trở. Giá trị lý tưởng thường dưới 5 ohm, tùy thuộc vào tiêu chuẩn địa phương. Nếu giá trị quá cao, có thể cần thêm một hoặc nhiều đầu cắm đất để giảm điện trở.

Bước 5: Kết nối GB AUTO với bộ sạc

Tiếp địa điện tử GB AUTO có các cổng đầu vào và đầu ra được đánh dấu rõ ràng. Kết nối đầu vào của GB AUTO với khung kim loại của bộ sạc, sau đó kết nối đầu ra của GB AUTO tới khung đất của xe hoặc khung sàn. Đảm bảo các kết nối đều được siết chặt và không có dấu hiệu ăn mòn.

6. Kiểm tra và xác nhận hoạt động

• Kiểm tra nguồn AC: Dùng đồng hồ đo để xác nhận điện áp tại đầu vào bộ sạc, đảm bảo các pha đều ổn định và không có mất pha.
• Kiểm tra đầu ra DC: Khi bật nguồn, đo điện áp DC tại cổng sạc, giá trị nên nằm trong khoảng 350‑400V tùy thuộc vào thông số xe.
• Kiểm tra tiếp địa: Đo điện trở giữa khung sạc và đất, giá trị phải đáp ứng tiêu chuẩn đã đề ra.
• Kiểm tra cảnh báo và lỗi: Bộ sạc thường có đènXem các sản phẩm Đèn LED báo trạng thái hoạt động. Đảm bảo không có đèn cảnh báo lỗi (red) hiển thị.
• Thử sạc thực tế: Kết nối xe hoặc bộ mô phỏng pin, quan sát quá trình sạc và kiểm tra xem có hiện tượng quá nhiệt hoặc giảm công suất bất thường không.

7. Các vấn đề thường gặp và cách khắc phục

Hiện tượng không có điện áp đầu ra DC

Nguyên nhân có thể là nguồn AC chưa được kích hoạt, cầu dao ngắt (circuit breaker) bị trượt, hoặc kết nối dây DC bị lỏng. Kiểm tra từng bước từ nguồn AC đến đầu ra DC, sử dụng đồng hồ đo để xác định vị trí lỗi.

Độ nóng quá mức của bộ sạc

Nếu bộ sạc nóng lên nhanh chóng, có thể do lắp đặt ở nơi không có đủ thông gió, hoặc dây cáp DC quá dài gây mất điện áp và sinh nhiệt. Kiểm tra lại vị trí lắp đặt, tăng cường thông gió hoặc thay cáp ngắn hơn.

Giá trị điện trở đất quá cao

Điều này thường xảy ra khi đầu cắm đất chưa được đặt sâu đủ, hoặc đất có độ ẩm thấp. Thêm đầu cắm đất phụ, hoặc cải thiện độ ẩm bằng cách tưới nước nhẹ quanh khu vực cắm đất.

Cảnh báo lỗi trên đèn LED

Mỗi màu đèn LED thường đại diện cho một lỗi cụ thể (đỏ: quá dòng, vàng: quá nhiệt, xanh: hoạt động bình thường). Tham khảo bảng mã lỗi của nhà sản xuất để xác định nguyên nhân và thực hiện các biện pháp sửa chữa tương ứng.

8. Bảo trì định kỳ và lưu ý lâu dài

• Kiểm tra độ chặt của các ốc vít và khung gắn mỗi 6 tháng một lần.
• Đo lại điện trở đất ít nhất một lần mỗi năm để đảm bảo tiếp địa luôn trong trạng thái tốt.
• Làm sạch bề mặt bộ sạc và các khe thông gió bằng khăn mềm, tránh dùng dung môiXem các sản phẩm Dung môi gây ăn mòn.
• Kiểm tra dây cáp DC và AC để phát hiện dấu hiệu mài mòn, hở hoặc rỉ sét.
• Thực hiện kiểm tra chức năng bảo vệ (quá dòng, quá nhiệt) bằng cách tạo tải tạm thời và quan sát phản hồi của hệ thống.

9. Những câu hỏi thường gặp khi lắp đặt

• Làm sao biết cần bao nhiêu ampere cho bộ sạc? Thông thường, bộ sạc 3kW yêu cầu dòng điện khoảng 15‑20A trên mỗi pha, tùy thuộc vào điện áp nguồn và chuẩn quốc gia.
• Có cần lắp đặt máy ngắt tự động (RCD) không? RCD giúp ngắt nguồn khi phát hiện rò điện, là biện pháp an toàn bổ sung được khuyến cáo trong môi trường công cộng.
• Tiếp địa GB AUTO có thể dùng chung với các thiết bị khác không? Có, nhưng cần đảm bảo tổng điện trở đất của toàn hệ thống không vượt quá giới hạn cho phép.
• Có cần sử dụng ổ cắm đặc biệt cho bộ sạc? Đối với nguồn AC, nên dùng ổ cắm công nghiệp tiêu chuẩn 3 pha, có công tắc ngắt riêng.

Quy trình lắp đặt và kết nối bộ sạc VINFAST EC VAN VF3 Minio DC 3kW cùng với tiếp địa điện tử GB AUTO đòi hỏi sự chuẩn bị kỹ lưỡng, tuân thủ các nguyên tắc an toàn và thực hiện từng bước một cách cẩn thận. Khi hoàn thiện, việc kiểm tra lại toàn bộ hệ thống sẽ giúp phát hiện sớm các lỗi tiềm ẩn, giảm thiểu rủi ro và kéo dài tuổi thọ của thiết bị. Hy vọng qua những hướng dẫn chi tiết ở trên, người dùng có thể tự tin thực hiện lắp đặt một cách an toàn và hiệu quả.
