Hướng dẫn chi tiết đo chiều dài cáp mạng và kiểm tra POE bằng máy đo TXIC có màn LCD

Trong môi trường mạng hiện đại, việc lắp đặt và bảo trì hệ thống cáp mạng không chỉ đòi hỏi sự chính xác về kết nối mà còn yêu cầu khả năng kiểm tra nhanh chóng các thông số quan trọng như chiều dài dây và khả năng cung cấp nguồn qua POE (Power over Ethernet). Những thông số này ảnh hưởng trực tiếp đến hiệu suất truyền tải dữ liệu, độ ổn định của kết nối, và khả năng vận hành của các thiết bị mạngXem các sản phẩm Thiết Bị Mạng như camera IP, Access Point hay điện thoại IP. Vì vậy, việc sở hữu một công cụ đo lường đa chức năng, đồng thời dễ sử dụng, trở thành nhu cầu thiết yếu đối với các kỹ thuật viên, quản trị viên mạng và thậm chí cả những người tự lắp đặt tại nhà.

Trong bài viết này, chúng ta sẽ đi sâu vào cách thực hiện đo chiều dài cáp mạng và kiểm tra POE bằng máy đo TXIC có màn LCD. Bên cạnh việc giới thiệu các tính năng cơ bản của thiết bị, chúng tôi sẽ hướng dẫn chi tiết từng bước thao tác, đồng thời đưa ra một số lưu ý thực tiễn giúp người dùng tối ưu hoá quá trình kiểm tra và giảm thiểu sai sót.

Ý nghĩa của việc đo chiều dài cáp mạng trong thực tiễn

Chiều dài cáp mạng không phải là một con số vô nghĩa. Đối với chuẩn Ethernet, đặc biệt là các chuẩn Gigabit Ethernet (1000BASE‑T) và 10‑Gigabit Ethernet (10GBASE‑T), chiều dài tối đa được quy định rõ ràng (thông thường không vượt quá 100 m cho cáp Cat‑5e, Cat‑6). Khi chiều dài vượt quá giới hạn này, các vấn đề thường gặp bao gồm:

• Giảm tốc độ truyền dữ liệu: Tín hiệu suy giảm (attenuation) làm giảm băng thông thực tế.
• Tín hiệu nhiễu và lỗi bit: Độ trễ (latency) tăng và số gói tin bị lỗi có thể gia tăng.
• Khả năng không khởi động POE: Khi cáp quá dài, điện áp truyền qua cáp có thể giảm xuống mức không đủ cung cấp cho thiết bị đầu cuối.

Do đó, việc đo chính xác chiều dài cáp ngay tại hiện trường giúp người dùng quyết định có cần cắt ngắn, thay mới hay lắp đặt bộ tăng cường (repeater) để duy trì hiệu năng mong muốn.

Khái niệm và tầm quan trọng của POE trong hệ thống mạng

POE cho phép truyền điện năng cùng lúc với dữ liệu qua cùng một cặp cáp mạng, loại bỏ nhu cầu lắp đặt nguồn điện riêng cho các thiết bị đầu cuối. Hai tiêu chuẩn phổ biến nhất hiện nay là IEEE 802.3af (POE) và IEEE 802.3at (POE+), cung cấp công suất tối đa lần lượt là 15,4 W và 30 W. Khi triển khai hệ thống camera an ninh, Access Point không dây, hoặc các thiết bị IoT, việc kiểm tra khả năng POE của cáp trở thành bước kiểm tra không thể thiếu.

Nếu cáp không đáp ứng tiêu chuẩn POE (do chất lượng, độ dài, hoặc hỏng hóc), thiết bị có thể không khởi động, hoặc hoạt động không ổn định. Vì thế, một máy đo hỗ trợ kiểm tra POE đồng thời đo chiều dài là công cụ tối ưu, giúp giảm thời gian kiểm tra và phát hiện sớm các vấn đề tiềm ẩn.

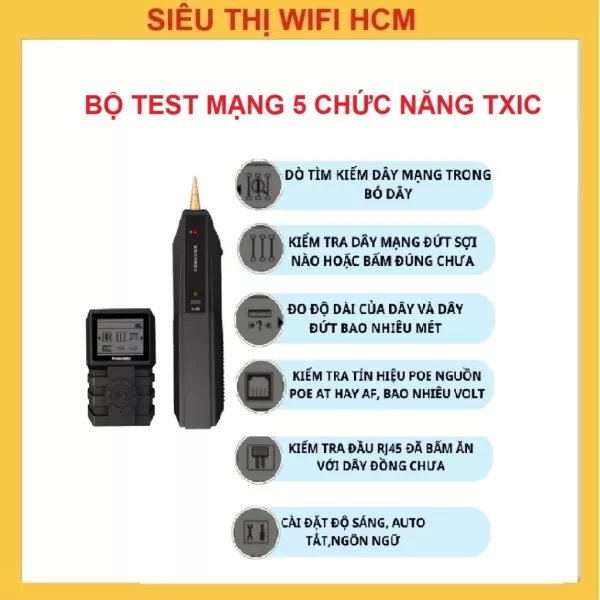

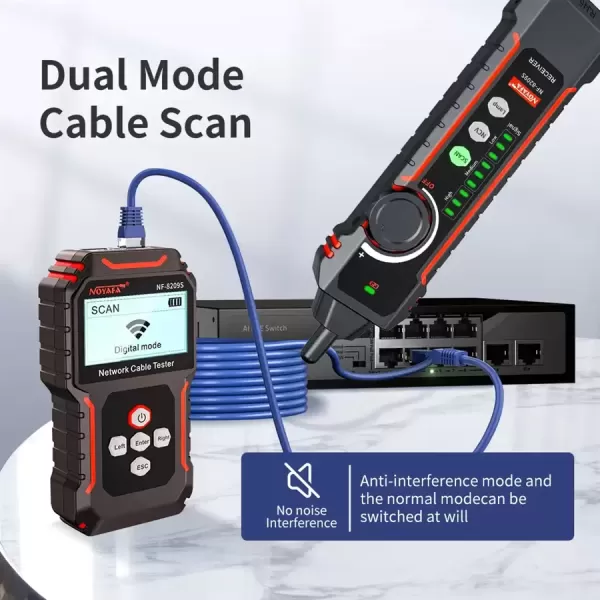

Giới thiệu tổng quan về máy đo TXIN – Đa chức năng, hiển thị LCD

Máy đo TXIC (có thể đọc là “TXIC”) được thiết kế đặc biệt cho việc kiểm tra cáp mạng Ethernet, bao gồm các tính năng chính:

• Đo chiều dài cáp: Sử dụng công nghệ phản xạ thời gian (time‑domain reflectometry) để xác định độ dài chính xác, hiển thị trên màn LCD.
• Kiểm tra POE: Đánh giá khả năng truyền điện áp qua cáp, đồng thời hiển thị mức công suất đo được.
• Kiểm tra kết nối dây (continuity) và ngắn mạch: Xác định tình trạng các dây dẫn trong cáp (đúng chuẩn T568A/T568B).
• Giao diện đơn giản: Các nút bấm được bố trí hợp lý, cho phép người dùng thực hiện kiểm tra mà không cần đọc hướng dẫn chi tiết.
• Màn LCD rõ ràng: Hiển thị giá trị đo, đơn vị và thông báo lỗi một cách trực quan.

Nhờ vào thiết kế cầm tay và nguồn pin lâu dài, máy đo TXIC phù hợp với môi trường làm việc di động, từ văn phòng, trung tâm dữ liệu đến các dự án lắp đặt ngoài trời.

Các bước chuẩn bị trước khi đo cáp mạng

Kiểm tra thiết bị và phụ kiện

Trước khi bắt đầu, người dùng cần chắc chắn rằng:

• Pin của máy đo đã được sạc đầy hoặc thay pin mới.
• Màn LCD không có vết bẩn, ảnh hưởng đến việc đọc giá trị.
• Máy đo đã được bật và hiển thị “Ready” hoặc trạng thái sẵn sàng.
• Cáp mạng cần kiểm tra đã được tách rời khỏi nguồn POE (nếu đang cấp điện) để tránh gây rối cho quá trình đo.

Đảm bảo môi trường đo ổn định

Một số yếu tố môi trường có thể ảnh hưởng đến độ chính xác đo, bao gồm:

• Nhiệt độ quá cao hoặc quá thấp (khoảng 0‑40 °C là khoảng nhiệt độ hoạt động tiêu chuẩn).
• Độ ẩm cao gây hiện tượng ẩm ướt trên đầu cắm RJ45.
• Nguồn điện nhiễu mạnh gần khu vực đo (ví dụ: gần máy biến áp công suất lớn).

Việc giảm thiểu các yếu tố trên sẽ giúp máy đo đưa ra kết quả ổn định hơn.

Hướng dẫn đo chiều dài cáp mạng bằng máy đo TXIC

Bước 1: Kết nối đầu cáp vào máy đo

Máy đo TXIC được trang bị cổng RJ45 chuẩn. Người dùng chỉ cần cắm đầu cáp cần đo vào cổng “Test” (thường được đánh dấu màu xanh) và đầu còn lại vào cổng “Remote” (thường màu đỏ). Đảm bảo các đầu cắm được lắp chặt, không có khe hở.

Bước 2: Chọn chế độ đo chiều dài

Trên máy, nhấn nút “Length” hoặc biểu tượng thước đo. Màn LCD sẽ chuyển sang hiển thị chế độ đo chiều dài. Một số mẫu còn cho phép chọn đơn vị đo (mét hoặc feet) – ở đây chúng ta sẽ sử dụng mét để phù hợp với tiêu chuẩn Việt Nam.

Bước 3: Khởi động quá trình đo

Nhấn nút “Start” hoặc “Measure”. Máy sẽ gửi một xung tín hiệu qua cáp và đo thời gian phản xạ trở lại. Quá trình này chỉ mất vài giây. Khi hoàn tất, màn LCD sẽ hiển thị giá trị chiều dài, ví dụ “Length: 27.3 m”.

Bước 4: Đọc và ghi lại kết quả

Đối với các dự án lớn, người dùng thường ghi lại kết quả vào sổ kiểm tra hoặc phần mềmXem các sản phẩm Phần Mềm quản lý tài sản mạng. Việc lưu lại dữ liệu giúp theo dõi độ dài cáp theo thời gian, phát hiện nhanh các đoạn cáp có khả năng vượt quá giới hạn chuẩn.

Bước 5: Kiểm tra lại (nếu cần)

Nếu kết quả đo có vẻ bất thường (ví dụ: chiều dài hiển thị quá ngắn so với thực tế), hãy thực hiện đo lại một lần nữa. Đôi khi, việc cắm đầu cáp chưa chắc chắn hoặc có hiện tượng nhiễu nhẹ có thể gây sai lệch.

Hướng dẫn kiểm tra POE bằng máy đo TXIC

Bước 1: Đảm bảo cáp đang được cấp nguồn POE

Để kiểm tra POE, cáp cần được kết nối với nguồn POE (ví dụ: switch hỗ trợ POE) và thiết bị đầu cuối (camera, AP) đang hoạt động. Nếu không có nguồn POE, máy đo sẽ hiển thị “No Power” hoặc “POE Not Detected”.

Bước 2: Chọn chế độ POE trên máy đo

Nhấn nút “POE” hoặc biểu tượng nguồn điện trên máy. Màn LCD sẽ chuyển sang hiển thị mức điện áp và công suất đo được.

Bước 3: Thực hiện đo

Nhấn nút “Start”. Máy sẽ đo điện áp (V) và công suất (W) truyền qua cáp. Kết quả thường hiển thị dưới dạng “V: 48.3 V, W: 12.5 W”. Các giá trị này cho phép người dùng xác định xem cáp có đáp ứng tiêu chuẩn POE hay không.

Bước 4: Đánh giá kết quả

Tiêu chuẩn POE (802.3af) yêu cầu điện áp đầu vào khoảng 44‑57 V và công suất tối đa 15,4 W. POE+ (802.3at) cho phép điện áp tương tự nhưng công suất lên tới 30 W. Nếu giá trị đo được thấp hơn mức tối thiểu, có thể do:

• Chiều dài cáp quá dài, gây suy giảm điện áp.
• Chất lượng cáp kém (điện trở cao).
• Đầu cắm RJ45 bị ăn mòn hoặc hỏng.

Bước 5: Ghi chú và xử lý

Khi phát hiện POE không đạt yêu cầu, người dùng nên:

• Kiểm tra lại kết nối, thay đầu cắm nếu cần.
• Thay cáp sang loại chuẩn Cat‑6 hoặc cao hơn nếu độ dài gần giới hạn.
• Xem xét lắp đặt bộ tăng cường POE (mid‑span) để bù đắp điện áp.

Một số lưu ý quan trọng khi sử dụng máy đo TXIC

• Không đo POE trên cáp chưa kết nối nguồn: Máy sẽ báo lỗi “No Power” và không cung cấp thông tin hữu ích.
• Đảm bảo đầu cắm RJ45 sạch sẽ: Bụi bẩn hoặc oxi hoá có thể làm giảm độ tiếp xúc, gây sai lệch trong đo cả chiều dài và POE.
• Thực hiện đo trong môi trường ổn định: Nhiệt độ cao có thể làm tăng điện trở cáp, ảnh hưởng đến kết quả đo POE.
• Không sử dụng máy đo trên cáp bị hỏng nặng: Đo trên cáp bị cắt hoặc gãy có thể gây hiện tượng “short circuit”, làm thiết bị báo lỗi và thậm chí gây hỏng máy đo.
• Thường xuyên kiểm tra pin: Khi pin yếu, độ chính xác đo có thể giảm, đặc biệt là trong chế độ POE yêu cầu tiêu thụ năng lượng cao.

Ứng dụng thực tế trong các tình huống thường gặp

Kiểm tra cáp trong dự án lắp đặt camera IP

Khi triển khai một hệ thống camera an ninh, mỗi camera thường được cấp nguồn qua POE. Kỹ thuật viên sẽ dùng máy đo TXIC để:

• Đo chiều dài cáp từ switch POE tới vị trí lắp đặt camera, đảm bảo không vượt quá 100 m.
• Kiểm tra POE để xác nhận rằng công suất đủ cung cấp cho camera (thường yêu cầu 12‑15 W).
• Kiểm tra continuity để chắc chắn các dây không bị lộn hoặc ngắn mạch.

Kết quả đo giúp quyết định có cần lắp thêm bộ chuyển đổi (injector) hoặc thay cáp sang loại có độ truyền dẫn tốt hơn hay không.

Kiểm tra cáp mạng cho Access Point không dây

Access Point POE thường yêu cầu công suất khoảng 8‑10 W. Khi cài đặt AP ở các khu vực cao tầng hoặc khu vực khó tiếp cận, việc đo chiều dài và POE trước khi gắn thiết bị sẽ giảm thiểu rủi ro AP không khởi động do điện áp không đủ.

Đánh giá cáp mạng trong trung tâm dữ liệu

Trong môi trường trung tâm dữ liệu, các rack server và switch thường được kết nối bằng cáp Cat‑6A hoặc Cat‑7, chiều dài cáp có thể lên tới 90 m. Máy đo TXIC giúp quản trị viên:

• Kiểm tra nhanh chiều dài cáp giữa các thiết bị mà không cần tháo dỡ.
• Đánh giá POE cho các thiết bị như server blade có nhu cầu cung cấp điện qua cáp.
• Phát hiện sớm các đoạn cáp bị hỏng, tránh gây gián đoạn dịch vụ.

Các câu hỏi thường gặp khi sử dụng máy đo TXIC

Máy đo có thể đo được độ dài cáp tối đa bao nhiêu?

Theo thông số kỹ thuật chung, máy đo TXIC hỗ trợ đo độ dài lên tới 120 m cho cáp Ethernet chuẩn. Khi chiều dài cáp vượt quá mức này, kết quả đo sẽ hiển thị “Out of Range” hoặc giá trị không chính xác.

Làm sao để phân biệt POE và POE+ trong kết quả đo?

Kết quả POE thường đi kèm với công suất không vượt quá 15,4 W, trong khi POE+ có thể lên tới 30 W. Khi máy đo hiển thị công suất trên 15 W, người dùng có thể kết luận cáp đang truyền POE+.

Máy đo có hiển thị lỗi khi cáp bị ngắn mạch không?

Có. Khi phát hiện ngắn mạch (short circuit) hoặc lỗi kết nối (open circuit), màn LCD sẽ hiện thông báo “Short” hoặc “Open”, giúp người dùng nhanh chóng xác định vị trí cần sửa chữa.

Có cần phải hiệu chuẩn máy đo định kỳ không?

Đối với thiết bị đo điện tử như TXIC, nhà sản xuất thường khuyến nghị hiệu chuẩn mỗi 12‑24 tháng hoặc sau mỗi 5000 lần đo. Việc này giúp duy trì độ chính xác, đặc biệt là trong môi trường có nhiễu điện mạnh.

Những lợi ích khi áp dụng quy trình đo chuẩn trong công việc

Áp dụng một quy trình kiểm tra tiêu chuẩn với máy đo TXIC mang lại nhiều lợi ích thiết thực:

• Tiết kiệm thời gian: Thay vì phải tháo dỡ cáp để đo bằng thước dây, kỹ thuật viên chỉ cần kết nối và đọc kết quả ngay trên màn LCD.
• Giảm thiểu rủi ro lỗi cấu hình: Đo POE giúp tránh trường hợp thiết bị không khởi động do thiếu nguồn.
• Nâng cao độ tin cậy của hệ thống mạng: Kiểm tra continuity và ngắn mạch giúp phát hiện sớm các vấn đề vật lý, giảm nguy cơ mất kết nối trong hoạt động hàng ngày.
• Hỗ trợ quản lý tài sản mạng: Ghi lại chiều dài và trạng thái POE của mỗi cáp tạo ra một cơ sở dữ liệu hữu ích cho việc bảo trì và nâng cấp.

Những yếu tố trên không chỉ giúp cải thiện hiệu suất kỹ thuật mà còn góp phần giảm chi phí bảo trì lâu dài.

Cuối cùng, việc nắm vững cách sử dụng máy đo TXIC để đo chiều dài cáp mạng và kiểm tra POE là một kỹ năng quan trọng trong lĩnh vực mạng hiện đại. Khi áp dụng đúng quy trình, người dùng sẽ có được những dữ liệu chính xác, hỗ trợ quyết định kỹ thuật một cách nhanh chóng và hiệu quả. Điều này không chỉ giúp duy trì chất lượng mạng mà còn tạo nền tảng vững chắc cho các dự án mở rộng và nâng cấp trong tương lai.
