Hướng dẫn cài đặt SSD M.2 2230 WD SN740 vào laptop và máy tính để bàn

Trong thời đại mà khối lượng dữ liệu ngày càng tăng, việc nâng cấp ổ cứng thành SSD nhanh hơn và ổn định hơn đã trở thành nhu cầu thiết yếu của nhiều người dùng laptop và máy tính để bàn. SSD M.2 dạng 2230 của Western Digital, mẫu SN740, không chỉ mang lại tốc độ truyền tải dữ liệu nhờ chuẩn PCIe Gen 4.0 mà còn có kích thước nhỏ gọn, phù hợp với những thiết bị có không gian lắp đặt hạn chế. Bài viết sẽ hướng dẫn chi tiết cách lắp đặt SSD M.2 2230 WD SN740 vào cả laptop và máy tính để bàn, đồng thời cung cấp một số lưu ý quan trọng để quá trình nâng cấp diễn ra suôn sẻ.

Trước khi bắt đầu, người đọc cần nắm rõ các yếu tố cơ bản như chuẩn giao tiếp, kích thước vật lý và các yêu cầu về nguồn điện. Việc hiểu rõ những yếu tố này sẽ giúp tránh những lỗi phổ biến khi lắp đặt và giảm thiểu thời gian điều chỉnh sau khi cài đặt. Dưới đây là các bước và hướng dẫn chi tiết, được chia thành các phần rõ ràng để bạn có thể tham khảo và thực hiện một cách có hệ thống.

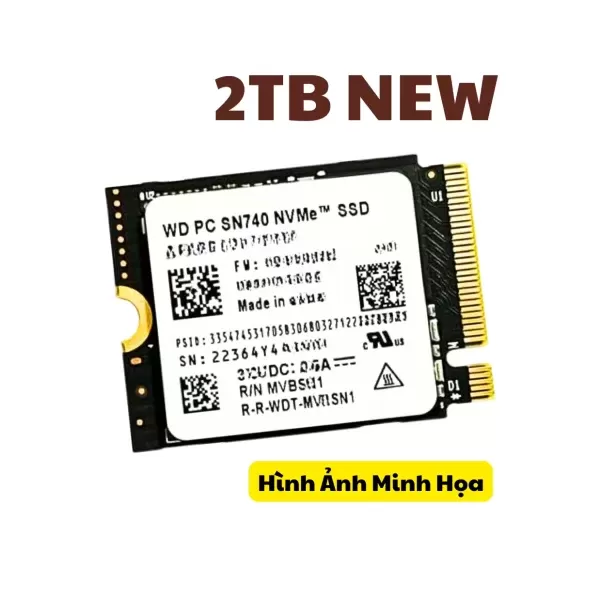

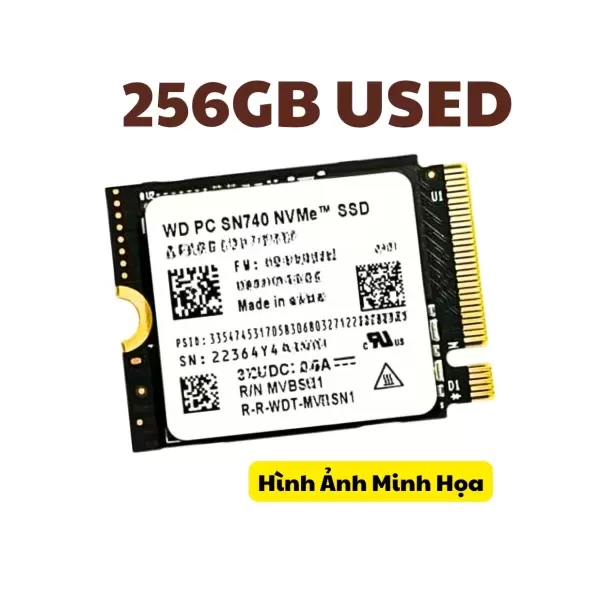

Khám phá đặc điểm kỹ thuật của SSD M.2 2230 WD SN740

SSD WD SN740 thuộc dòng sản phẩm NVMe, hỗ trợ chuẩn PCIe Gen 4.0 x4, cho phép đạt tốc độ đọc liên tiếp lên tới 5 GB/s và tốc độ ghi liên tiếp khoảng 4 GB/s (tùy theo dung lượng 512 GB hoặc 1 TB). Đặc điểm này giúp tăng tốc độ khởi động hệ điều hành, giảm thời gian tải ứng dụng và cải thiện trải nghiệm chơi game hoặc làm việc với các tập tin lớn.

Về kích thước, SSD này có dạng M.2 2230, nghĩa là chiều dài 22 mm và chiều rộng 30 mm. Định dạng này thường được sử dụng trong các laptop siêu mỏng, ultrabook, hoặc các bo mạch chủ mini‑ITX có khe M.2 ngắn. Vì vậy, việc kiểm tra khe cắm trên thiết bị của bạn trước khi mua là bước quan trọng.

Kiểm tra khả năng tương thích trước khi lắp đặt

Đối với laptop

• Kiểu khe M.2: Xác định laptop hỗ trợ chuẩn PCIe NVMe hay chỉ hỗ trợ SATA. Đối với SSD SN740, cần có khe M.2 hỗ trợ PCIe Gen 3/4.
• Kích thước khe: Nhiều laptop chỉ có khe M.2 2280 (22 mm × 80 mm). Nếu khe chỉ hỗ trợ 2280, bạn sẽ không thể lắp SSD 2230 trừ khi có adapter chuyên dụng.
• Không gian bên trong: Đảm bảo không có các linh kiện cản trở việc gắn SSD ngắn 2230.

Đối với máy tính để bàn

• Bo mạch chủ: Kiểm tra tài liệu kỹ thuật hoặc BIOS để xác nhận bo mạch hỗ trợ chuẩn PCIe Gen 4.0 và khe M.2 2230.
• Vị trí lắp đặt: Một số bo mạch chủ chỉ có khe M.2 2242 hoặc 2280. Nếu không có khe 2230, bạn có thể sử dụng adapter M.2 2230 → 2280.
• Hệ thống làm mát: SSD NVMe thường sinh nhiệt cao hơn so với SSD SATA, do đó nên cân nhắc việc gắn heat sink hoặc đặt SSD ở vị trí có luồng không khí tốt.

Chuẩn bị công cụ và môi trường làm việc

• Tuốc nơ vít đầu Phillips (kích thước phù hợp với vít trên bo mạch).
• Khăn sạch không bụi (microfiber) để lau bề mặt bo mạch và SSD.
• Đèn LED hoặc đèn bàn có ánh sáng tốt để quan sát chi tiết.
• Đồng hồ vặn (nếu cần) để kiểm tra độ chặt của vít.
• Găng tay không dẫn điện (tùy chọn) để tránh tĩnh điện.

Hướng dẫn cài đặt SSD M.2 2230 WD SN740 vào laptop

Bước 1: Tắt nguồn và tháo pin (nếu có)

Đảm bảo laptop đã tắt hoàn toàn, ngắt nguồn điện và rút mọi cáp kết nối. Nếu laptop có pin tháo rời, hãy tháo pin ra để tránh rủi ro về điện.

Bước 2: Mở nắp sau

Tháo các vít giữ nắp sau laptop bằng tuốc nơ vít Phillips. Khi tháo, hãy đặt vít vào một hộp hoặc khay riêng để tránh mất mát. Sau khi tháo hết, nhẹ nhàng mở nắp và đặt ra nơi an toàn.

Bước 3: Xác định vị trí khe M.2

Trong hầu hết các laptop, khe M.2 được đặt gần vùng ổ cứng HDD hoặc SSD 2.5”. Thông thường, khe sẽ có một ốc vít giữ chốt cố định. Nếu không thấy, hãy tham khảo hướng dẫn sử dụng của nhà sản xuất.

Bước 4: Lắp SSD vào khe

• Đặt SSD M.2 2230 sao cho đầu kết nối tiếp xúc với cổng trên bo mạch.
• Nhẹ nhàng đẩy SSD xuống cho tới khi góc bên trái chạm vào chốt cản.
• Đảm bảo SSD nằm thẳng và không bị nghiêng.
• Gắn lại ốc vít đã được tháo ở bước 2 để cố định SSD. Đừng siết quá chặt, chỉ cần đủ để giữ ổ ổn định.

Bước 5: Lắp lại nắp và khởi động

Đóng nắp laptop, vặn lại các vít theo thứ tự ngược lại. Cắm lại pin (nếu đã tháo) và kết nối nguồn điện. Khi bật máy, nếu BIOS/UEFI không nhận SSD, hãy vào BIOS để kiểm tra mục “Boot” hoặc “Storage”. Đảm bảo chế độ “NVMe” được bật và SSD xuất hiện trong danh sách thiết bị lưu trữ.

Hướng dẫn cài đặt SSD M.2 2230 WD SN740 vào máy tính để bàn

Bước 1: Tắt nguồn và tháo dây nguồn

Rút nguồn điện ra khỏi ổ cắm và tắt công tắc nguồn trên bo mạch (nếu có). Để tránh tĩnh điện, chạm vào khung máy tính để giải phóng điện tích.

Bước 2: Mở nắp case

Tháo các vít ở mặt sau hoặc phía bên của case, sau đó trượt hoặc nâng nắp lên. Đặt nắp ở nơi sạch sẽ, tránh làm rơi các linh kiện bên trong.

Bước 3: Xác định vị trí khe M.2 trên bo mạch chủ

Hầu hết bo mạch chủ hiện đại có ít nhất một khe M.2. Vị trí thường nằm gần CPU hoặc khe PCIe. Kiểm tra tài liệu bo mạch để biết kích thước khe (2230, 2242, 2280) và chuẩn hỗ trợ (PCIe Gen 3/4).

Bước 4: Chuẩn bị lắp SSD

• Nếu khe chỉ hỗ trợ 2242 hoặc 2280, chuẩn bị một adapter M.2 2230 → 2242/2280.
• Đặt SSD (hoặc SSD đã gắn vào adapter) vào khe, căn chỉnh cổng kết nối sao cho phù hợp.
• Nhấn nhẹ xuống cho đến khi góc SSD chạm vào chốt cản.
• Đặt ốc vít (thường đi kèm với bo mạch) vào vị trí đã chuẩn bị và siết nhẹ.

Bước 5: Kiểm tra luồng không khí và làm mát

Với SSD NVMe tốc độ cao, nhiệt độ có thể tăng đáng kể trong quá trình hoạt động tải nặng. Nếu bo mạch hoặc case có khe gió gần vị trí SSD, hãy chắc chắn không có vật cản. Ngoài ra, bạn có thể lắp heat sink chuyên dụng cho SSD M.2 nếu cảm thấy cần thiết.

Bước 6: Đóng case và khởi động lại

Đóng nắp case, vặn lại các vít. Kết nối lại dây nguồn, bật máy và vào BIOS để xác nhận SSD đã được nhận. Nếu BIOS không nhận, kiểm tra lại việc lắp đặt và chắc chắn rằng khe M.2 đã được bật trong cài đặt BIOS (đôi khi cần bật “M.2 Slot Configuration”).

Thiết lập BIOS/UEFI để tối ưu hiệu năng SSD NVMe

Sau khi SSD đã được nhận, một số thiết lập trong BIOS/UEFI có thể ảnh hưởng đến tốc độ và độ ổn định:

• Chế độ AHCI: Đảm bảo chế độ lưu trữ được đặt thành AHCI thay vì IDE.
• PCIe Link Speed: Nếu bo mạch hỗ trợ PCIe Gen 4.0, bật chế độ “Auto” hoặc “Gen 4” để khai thác tối đa băng thông.
• Secure Boot: Thông thường không ảnh hưởng, nhưng nếu gặp lỗi khởi động, có thể tạm thời tắt Secure Boot để kiểm tra.
• Boot Order: Đặt SSD NVMe làm thiết bị khởi động ưu tiên để hệ điều hành tải nhanh hơn.

Kiểm tra hiệu năng sau khi cài đặt

Để xác nhận SSD hoạt động đúng chuẩn, bạn có thể sử dụng các công cụ đo tốc độ như CrystalDiskMark (trên Windows) hoặc fio (trên Linux). Khi chạy kiểm tra, hãy chú ý đến các thông số:

• Sequential Read/Write: Độ nhanh đọc/ghi liên tục, phản ánh khả năng truyền tải dữ liệu lớn.
• Random Read/Write (4K, QD1/32): Đánh giá tốc độ truy xuất ngẫu nhiên, quan trọng cho các tác vụ hệ thống và ứng dụng.
• Latency: Thời gian trễ, ảnh hưởng đến trải nghiệm mở file và khởi động.

Kết quả thực tế thường phụ thuộc vào cấu hình CPU, bộ nhớ và phiên bản BIOS. Nếu tốc độ đọc/ghi không đạt mức mong đợi, hãy kiểm tra lại chế độ PCIe trong BIOS và đảm bảo driver NVMe được cập nhật.

Khắc phục các vấn đề thường gặp

SSD không được nhận trong BIOS

• Kiểm tra lại kết nối vật lý: Đảm bảo SSD đã được gắn chặt và không có bụi bám trên cổng.
• Kiểm tra chế độ BIOS: Đảm bảo khe M.2 được bật và không bị cấu hình thành “SATA Mode”.
• Cập nhật BIOS: Một số bo mạch cũ cần bản cập nhật để hỗ trợ chuẩn PCIe Gen 4.0.

Hệ thống khởi động chậm hoặc treo

• Kiểm tra xem SSD đã được đặt làm thiết bị khởi động chính trong “Boot Order”.
• Thực hiện kiểm tra lỗi ổ đĩa bằng công cụ chkdsk (Windows) hoặc fsck (Linux).
• Kiểm tra nhiệt độ SSD: Nếu quá nóng, cân nhắc lắp heat sink hoặc thay vị trí lắp đặt.

Hiệu năng không đạt chuẩn

• Đảm bảo driver NVMe được cài đặt mới nhất từ trang web của nhà sản xuất bo mạch hoặc Windows Update.
• Kiểm tra xem bo mạch có hỗ trợ PCIe Gen 4.0 thực sự hay chỉ hỗ trợ Gen 3; trong trường hợp chỉ hỗ trợ Gen 3, tốc độ sẽ giảm xuống mức Gen 3.
• Kiểm tra cấu hình “Link Speed” trong BIOS, tránh việc bo mạch tự động giảm xuống Gen 2 vì vấn đề tương thích.

Một số lưu ý khi bảo trì và nâng cấp trong tương lai

• Định kỳ sao lưu dữ liệu: Dù SSD có độ bền cao, việc sao lưu định kỳ vẫn là biện pháp an toàn nhất.
• Giữ cho firmware SSD luôn được cập nhật: WD thường phát hành bản cập nhật firmware để cải thiện hiệu năng và độ ổn định.
• Tránh sử dụng SSD ở nhiệt độ môi trường quá cao: Nhiệt độ môi trường trên 35 °C có thể làm giảm tuổi thọ NAND flash.
• Khi nâng cấp lên dung lượng lớn hơn (ví dụ 2 TB), hãy kiểm tra lại hỗ trợ khe M.2 2230 trên bo mạch hoặc laptop, vì một số thiết bị có giới hạn về dung lượng tối đa.

Việc lắp đặt SSD M.2 2230 WD SN740 không chỉ mang lại tốc độ truyền tải dữ liệu nhanh hơn mà còn giúp tối ưu hoá không gian lưu trữ trong các thiết bị có kích thước hạn chế. Khi thực hiện theo các bước trên, người dùng có thể tự tin nâng cấp mà không cần đến dịch vụ chuyên môn, đồng thời giảm thiểu rủi ro hỏng hóc do lắp đặt sai cách. Hy vọng hướng dẫn này sẽ hỗ trợ bạn trong quá trình nâng cấp và mang lại trải nghiệm máy tính mượt mà hơn.
