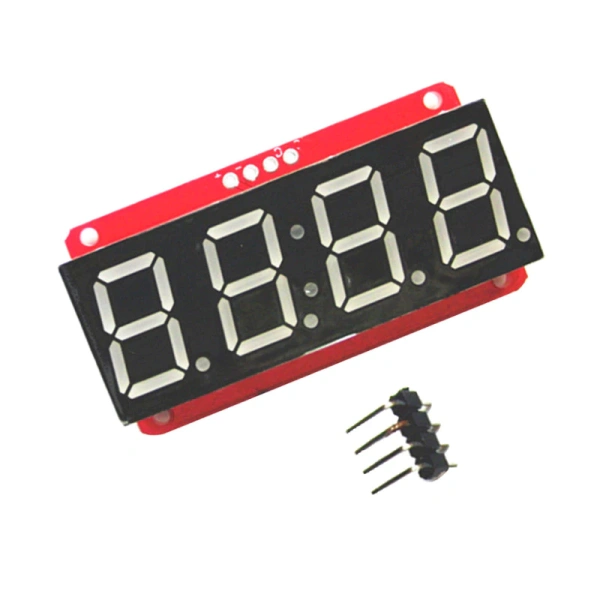

Độ phản hồi chậm của mô‑đun hiển thị số LED 7 đoạn thường bị bỏ qua trong các dự án DIY.

Trong cộng đồng làm đồ điện tử DIY, mô-đun hiển thị số LED 7 đoạn là một thành phần không thể thiếu. Chúng giúp hiển thị giá trị số một cách rõ ràng, tiết kiệm diện tích PCB và dễ dàng lập trình. Tuy nhiên, một vấn đề thường xuyên bị bỏ qua là tốc độ phản hồi chậm của mô-đun, khiến cho những dự án cần cập nhật dữ liệu nhanh (như đồng hồ, bộ đếm thời gian, hoặc bảng điều khiển công nghiệp) không hoạt động như mong muốn. Bài viết này sẽ đi sâu vào các nguyên nhân gây ra độ trễ, cách phân tích và tối ưu hoá, đồng thời cung cấp một số mẹo thực tế cho những người mới bắt đầu hoặc đang gặp khó khăn trong việc điều khiển mô-đun LED 7 đoạn.

Nguyên nhân phổ biến gây độ phản hồi chậm của mô-đun hiển thị LED 7 đoạn

1. Điện áp nguồn không ổn định

Đa số mô-đun hiển thị LED 7 đoạn hoạt động ở điện áp 5V hoặc 3.3V. Khi nguồn cấp không đủ ổn định, dòng điện không đủ để bật sáng các đoạn LED đồng thời làm chậm tốc độ chuyển đổi dữ liệu. Hầu hết các bộ nguồn DIY, đặc biệt là các nguồn dùng pinXem các sản phẩm Pin, có thể có độ dao động lớn khi tải thay đổi nhanh.

Để giảm thiểu vấn đề này, người dùng nên:

• Sử dụng bộ điều áp ổn áp (voltage regulator) chất lượng cao, như LM7805 cho 5V.
• Thêm tụ lọc (capacitor) ở đầu vào và đầu ra của bộ điều áp để giảm ripple.
• Kiểm tra điện áp thực tế bằng dụng cụ đo đa năng khi mô-đun đang hoạt động.

2. Giao tiếp qua giao diện không tối ưu

Mô-đun LED 7 đoạn thường sử dụng các giao thức như I²C, SPI, hoặc đơn giản là các chân GPIO để nhận dữ liệu. Khi người dùng lựa chọn một giao diện không phù hợp hoặc thiết lập tốc độ truyền dữ liệu quá thấp, độ trễ sẽ xuất hiện.

Ví dụ, việc dùng giao diện I²C với tốc độ 100kHz trên một vi điều khiển đang thực thi nhiều tác vụ đồng thời sẽ gây tắc nghẽn bus. Thay vào đó, sử dụng SPI với tốc độ 1MHz hoặc cao hơn sẽ giảm đáng kể thời gian truyền dữ liệu.

Một số gợi ý để tối ưu giao tiếp:

• Ưu tiên dùng SPI cho các ứng dụng cần cập nhật nhanh.
• Điều chỉnh tốc độ clock của I²C lên 400kHz nếu phần cứng hỗ trợ.
• Giảm số lần cập nhật dữ liệu bằng cách chỉ gửi thay đổi (dirty flag).

3. Độ trễ nội bộ của driver IC

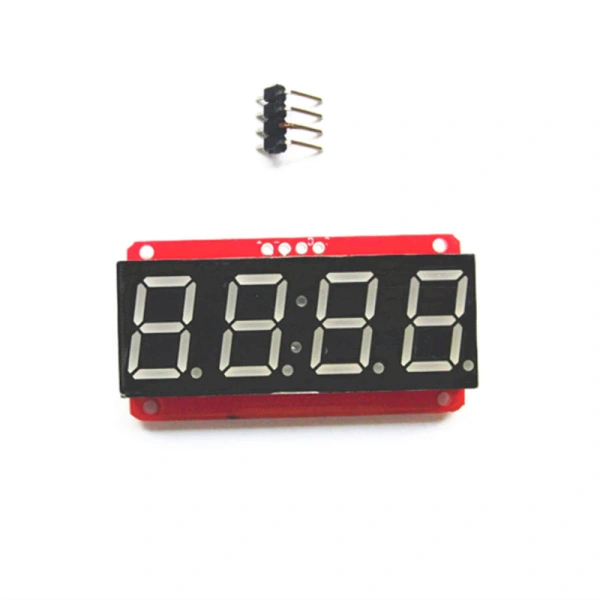

Nhiều mô-đun LED 7 đoạn tích hợp driver IC như TM1637, TM1668 hoặc MAX7219. Các chip này có thời gian đáp ứng nội bộ và cần thời gian để giải mã dữ liệu, sau đó điều khiển các đoạn LED. Nếu không xem xét thời gian này, người dùng có thể tính toán sai thời gian cập nhật.

Max7219, ví dụ, cho phép chế độ quét 8 chữ số mỗi 1ms, tương đương 125Hz, nhưng nếu vi điều khiển yêu cầu cập nhật nhanh hơn 200Hz, sẽ có hiện tượng nhấp nháy hoặc mất mát dữ liệu.

Giải pháp khả thi bao gồm:

• Chọn driver IC có tốc độ quét cao hơn, như TM1640.
• Sử dụng chế độ “burst mode” (nếu có) để giảm thời gian chờ.
• Đánh giá thời gian đáp ứng trong datasheet và điều chỉnh loop cập nhật phù hợp.

4. Phần mềm điều khiển chưa tối ưu

Khi lập trình vi điều khiển, việc sử dụng các hàm blocking (đợi) hoặc delay không cần thiết có thể làm chậm toàn bộ chương trình, đồng thời làm giảm tốc độ cập nhật mô-đun. Ngoài ra, việc xử lý số liệu trong một vòng lặp lớn mà không phân chia thành các task riêng biệt cũng là nguyên nhân gây độ trễ.

Những thực tiễn tốt bao gồm:

• Sử dụng ngắt (interrupt) để đọc dữ liệu cảm biến hoặc cập nhật màn hình.
• Áp dụng kỹ thuật “double buffering” để chuẩn bị dữ liệu hiển thị trong bộ nhớ trước khi gửi.
• Tránh gọi các hàm delay() kéo dài trong các vòng lặp quan trọng.

5. Kiểm tra thực tế và đo lường độ trễ

Đánh giá thực tế độ trễ không chỉ dựa vào lý thuyết mà cần đo lường bằng các công cụ. Sử dụng oscilloscope hoặc logic analyzer để quan sát thời gian từ khi dữ liệu được ghi vào bus đến khi LED thực sự thay đổi. Kết quả sẽ cho bạn thấy chính xác bottleneck nằm ở đâu.

Khi đã xác định được vị trí gây tắc, việc tối ưu sẽ dễ dàng hơn nhiều vì bạn sẽ tập trung vào phần quan trọng thay vì cố gắng tối ưu toàn bộ hệ thống.

Làm sao để kiểm tra và giảm độ trễ trong dự án DIY

Bước 1: Chuẩn bị môi trường đo lường

Đầu tiên, cần có một bộ đo thời gian thực (logic analyzer) hoặc oscilloscope. Kết nối các đầu ngõ (pin) dữ liệu (MOSI, SCK, CS...) và chân điều khiển (Latch) của mô-đun LED 7 đoạn. Đặt trigger ở điểm gửi dữ liệu từ vi điều khiển.

Trong quá trình đo, lưu ý:

• Đảm bảo độ phân giải thời gian đủ nhỏ (ít nhất 10 ns).
• Ghi lại ít nhất 10 vòng lặp để có dữ liệu thống kê.
• Kiểm tra cả thời gian truyền dữ liệu và thời gian “hold” trước khi mô-đun phản hồi.

Bước 2: Đánh giá và so sánh các phương pháp truyền dữ liệu

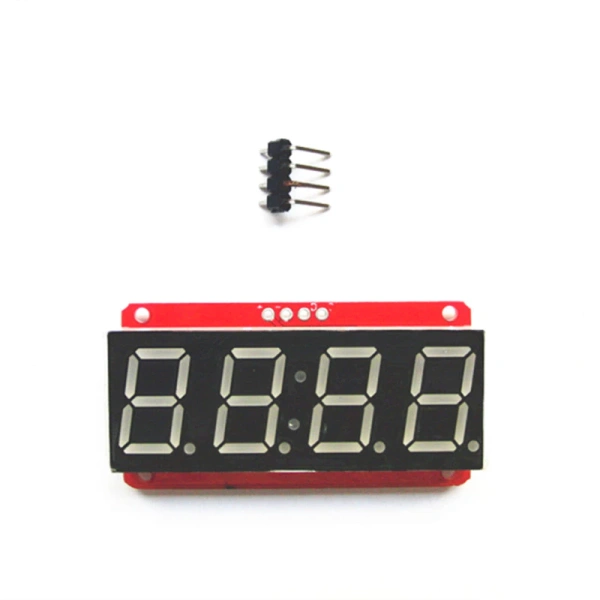

Thử nghiệm ba cách truyền: I²C (100kHz), SPI (1MHz) và chế độ “direct GPIO” (bit-banging). Ghi lại thời gian trung bình từ lúc vi điều khiển bắt đầu gửi đến khi LED hiển thị thay đổi. Thông thường, kết quả sẽ cho thấy SPI có thời gian ngắn nhất, I²C ở mức trung bình, trong khi bit-banging phụ thuộc vào tốc độ CPU và có thể chậm hơn đáng kể.

Ví dụ thực tế: với mô-đun LED 7 đoạn 0,56'' 4 chữ số sử dụng driver TM1637, SPI tốc độ 2MHz cho thời gian phản hồi khoảng 0.5ms, trong khi I²C 100kHz cho thời gian khoảng 1.2ms.

Bước 3: Tối ưu phần mềm và cấu hình phần cứng

Sau khi xác định giao thức nhanh nhất, hãy tối ưu mã nguồn:

• Sử dụng ISR (interrupt service routine) cho việc nhận dữ liệu ngắn hạn.
• Áp dụng “non-blocking” truyền dữ liệu bằng cách gửi từng byte trong một buffer.
• Thực hiện “watchdog timer” để tránh treo hệ thống trong trường hợp có lỗi giao tiếp.

Ngoài ra, nếu sử dụng driver TM1637, có thể giảm thời gian quét bằng cách tùy chỉnh tần số đồng hồ (clock) trong đoạn cấu hình driver (đối với Arduino: TM1637Display display(pinCLK, pinDIO); display.setBrightness(0x0f);).

Bước 4: Kiểm tra lại sau khi tối ưu

Thực hiện lại quá trình đo lường sau khi thay đổi phần cứng hoặc phần mềm. Nếu thời gian phản hồi đã giảm dưới 1ms, hệ thống đã đáp ứng được các yêu cầu thời gian thực cơ bản như đếm ngược, hiển thị đồng hồ số, hoặc phản hồi nhanh với nút bấm.

Trong các dự án phức tạp hơn (ví dụ: hiển thị đồng hồ đo tốc độ hoặc góc nghiêng), hãy xem xét sử dụng đa luồng (RTOS) hoặc phân chia nhiệm vụ qua các core (trên MCU đa lõi) để tránh xung đột tài nguyên.

Lựa chọn mô-đun LED 7 đoạn phù hợp cho dự án DIY

Tiêu chí đánh giá

Khi lựa chọn mô-đun hiển thị, không chỉ xem xét kích thước và số lượng chữ số mà còn cần cân nhắc các yếu tố sau:

• Kích thước LED: Độ phân giải và góc quan sát; 0,56 inch phù hợp cho các bảng hiển thị nhỏ gọn.
• Số chữ số: 4 chữ số là chuẩn cho các ứng dụng đo lường và hiển thị số ngắn.
• Driver tích hợp: TM1637, TM1650, hoặc MAX7219; mỗi loại có đặc điểm tốc độ và tính năng riêng.
• Tiêu thụ năng lượng: Đặc biệt quan trọng khi dùng pin.
• Khả năng cấu hình độ sáng: Để thích ứng môi trường ánh sáng khác nhau.
• Giá thành và độ tin cậy: So sánh trên các kênh mua sắm uy tín.

Mô-đun hiển thị LED 7 đoạn 0,56 '' 4 chữ số – một lựa chọn thực tiễn

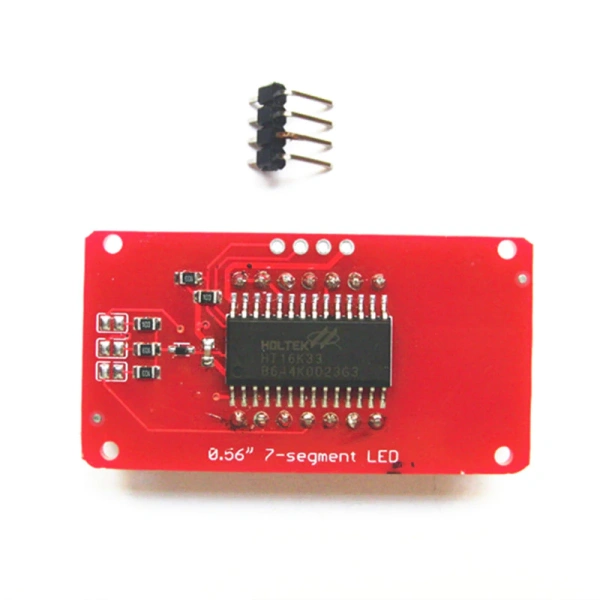

Sản phẩm Mô-đun hiển thị LED 7 đoạn 0,56 '' 4 chữ số (giá gốc 123.123 VND, giá ưu đãi 100.100 VND) là một giải pháp phù hợp cho nhiều dự án DIY. Được trang bị driver TM1637, mô-đun này hỗ trợ giao tiếp đơn giản qua hai chân (CLK, DIO), cho phép tích hợp dễ dàng vào hầu hết các vi điều khiển như Arduino, ESP32 hay STM32.

Ưu điểm nổi bật của mô-đun này bao gồm:

• Tiêu thụ năng lượng thấp, phù hợp cho các dự án pin.
• Độ sáng có thể điều chỉnh bằng phần mềm, giúp tối ưu hiển thị trong môi trường sáng và tối.
• Kích thước nhỏ gọn, dễ lắp đặt trong hộc PCB hẹp.
• Giá thành hợp lý, phù hợp với ngân sách dự án cá nhân hoặc giáo dục.

Mặc dù driver TM1637 có tốc độ truyền dữ liệu tối đa khoảng 100 kHz, việc tối ưu phần mềm (sử dụng các hàm không chặn và cấu hình tốc độ clock chính xác) sẽ giúp mô-đun này đáp ứng nhanh cho hầu hết các ứng dụng không yêu cầu tần số cập nhật quá cao.

Để mua mô-đun này, bạn có thể truy cập link mua hàng và chọn mua với mức giá ưu đãi hiện đang áp dụng.

So sánh ngắn gọn với các mô-đun khác

Dưới đây là bảng so sánh nhanh giữa ba loại mô-đun LED 7 đoạn phổ biến:

• TM1637 (0,56''): Độ phân giải 4 chữ số, giao tiếp 2 dây, tốc độ tối đa ~100 kHz, giá trung bình 100 k VND.
• MAX7219 (0,5''): Hỗ trợ tối đa 8 chữ số, giao tiếp SPI, tốc độ nhanh hơn (1 MHz+), tiêu thụ năng lượng cao hơn, giá khoảng 150 k VND.
• TM1640 (0,7''): Cung cấp tốc độ quét 800 kHz, khả năng hiển thị đa màu (RGB), thích hợp cho dự án yêu cầu tốc độ cao, giá trên 200 k VND.

Việc lựa chọn phụ thuộc vào yêu cầu cụ thể về tốc độ, số lượng chữ số và ngân sách dự án.

Mẹo thực tiễn khi tích hợp mô-đun LED 7 đoạn trong các dự án DIY

1. Sử dụng thư viện chuẩn và tùy chỉnh

Các nền tảng như Arduino, PlatformIO hoặc ESP-IDF đều có thư viện sẵn cho TM1637, MAX7219… Thay vì viết lại từ đầu, hãy tận dụng các hàm begin(), setBrightness(), display(). Khi cần tối ưu, bạn có thể sao chép source code và chỉnh sửa các hàm delay để biến chúng thành non-blocking.

2. Thiết kế mạch in (PCB) hợp lý

Đặt mô-đun gần vi điều khiển để giảm độ dài dây truyền dữ liệu, tránh gây nhiễu. Nếu dùng nguồn 5V, hãy bố trí các tụ lọc (0.1µF) ngay gần chân VCC và GND của mô-đun. Đối với các dự án chạy bằng pin, cân nhắc thêm mạch bảo vệ quá áp (zener) để ngăn chặn quá áp khi sạc pin.

3. Đảm bảo đồng bộ thời gian (timing) trong phần mềm

Trong các ứng dụng thời gian thực, thường sử dụng timer interrupt để cập nhật màn hình ở tần số cố định (ví dụ mỗi 100 ms). Khi sử dụng ISR, hãy chắc chắn chỉ truyền dữ liệu ngắn gọn và nhanh chóng, không thực hiện tính toán nặng trong ISR.

4. Kiểm tra độ sáng và ánh sáng môi trường

Ánh sáng xung quanh ảnh hưởng lớn đến khả năng đọc số. Đối với môi trường ánh sáng mạnh, nên tăng độ sáng của mô-đun lên mức cao nhất (setBrightness(0x0f)). Đối với môi trường tối, giảm độ sáng để tiết kiệm pin.

5. Lập trình hướng đối tượng (OOP) cho dự án phức tạp

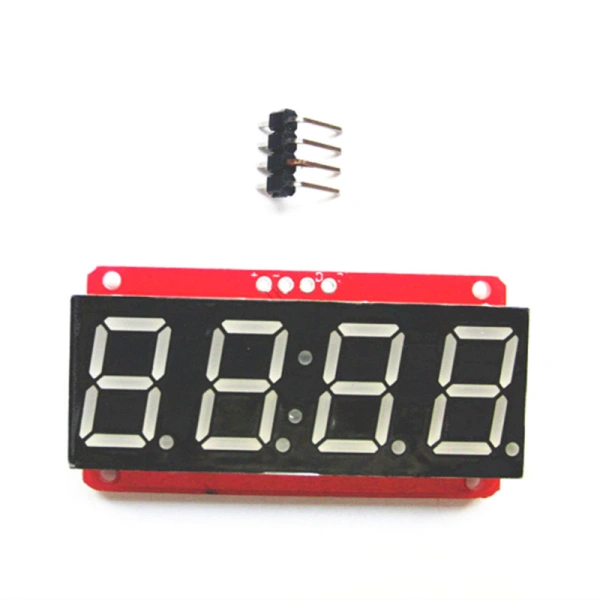

Nếu dự án sử dụng nhiều mô-đun hiển thị khác nhau (ví dụ: cả LED 7 đoạn và OLED), việc tạo một lớp trừu tượng chung cho các chức năng hiển thị (init, clear, write) sẽ giúp mã nguồn gọn gàng hơn và dễ bảo trì.

Thực tiễn ứng dụng: Dự án đếm thời gian ngược

Để minh hoạ cách áp dụng những kiến thức trên, chúng ta sẽ xây dựng một dự án đơn giản: đếm ngược thời gian từ 99:99 giây và hiển thị trên mô-đun LED 7 đoạn 4 chữ số.

Bước chuẩn bị phần cứng

- Vi điều khiển: Arduino Nano.
- Mô-đun LED 7 đoạn 0,56'' 4 chữ số (TM1637).
- Nút nhấn 2 chiếc: một nút “Start/Stop”, một nút “Reset”.
- Nguồn: 5V từ USB.

Lập trình cơ bản

```cpp
#include
#define CLK 2
#define DIO 3
TM1637Display display(CLK, DIO);

volatile bool running = false;
unsigned long lastUpdate = 0;
int minutes = 99;
int seconds = 99;

void setup() {
pinMode(4, INPUT_PULLUP); // nút Start/Stop
pinMode(5, INPUT_PULLUP); // nút Reset
attachInterrupt(digitalPinToInterrupt(4), toggleRun, FALLING);
attachInterrupt(digitalPinToInterrupt(5), resetTimer, FALLING);
display.setBrightness(0x0f);
updateDisplay();
}

void loop() {
if (running && millis() - lastUpdate >= 1000) {
decrementTime();
updateDisplay();
lastUpdate = millis();
}
}

void decrementTime() {
if (seconds > 0) {
seconds--;
} else {
if (minutes > 0) {
minutes--;
seconds = 59;
} else {
running = false;
}
}
}

void updateDisplay() {
uint8_t data[4];
data[0] = minutes / 10;
data[1] = minutes % 10;
data[2] = seconds / 10;
data[3] = seconds % 10;
display.showNumberDecEx(minutes*100 + seconds, 0x00, true); // đơn giản hiển thị
}

void toggleRun() { running = !running; }
void resetTimer() { minutes = 99; seconds = 99; running = false; updateDisplay(); }
```

Trong đoạn mã trên, chúng ta:

• Dùng ngắt để xử lý nút nhấn, tránh delay() gây treo giao diện.
• Cập nhật màn hình mỗi giây, giảm tải cho vi điều khiển.
• Sử dụng hàm showNumberDecEx của thư viện để hiển thị nhanh.

Khi chạy dự án trên, nếu bạn cảm nhận độ trễ trong hiển thị, hãy kiểm tra lại tốc độ truyền dữ liệu, nguồn cấp và độ sáng. Điều chỉnh độ sáng xuống mức vừa đủ (ví dụ 0x0a) sẽ giảm tải cho driver và giúp phản hồi nhanh hơn.

Những sai lầm thường gặp và cách khắc phục

Sai lầm 1: Đặt thời gian delay quá dài trong vòng lặp chính

Việc chèn delay(500) hoặc delay(1000) trong vòng lặp khi cần cập nhật màn hình sẽ gây trì hoãn đáng kể. Thay vào đó, dùng millis() để tính thời gian đã trôi qua và cập nhật khi cần.

Sai lầm 2: Không cân nhắc điện áp và tiêu thụ điện năng

Đối với các mô-đun LED 7 đoạn có nhiều đoạn sáng đồng thời, dòng tiêu thụ có thể lên tới vài chục mA. Nếu nguồn không đáp ứng đủ, LED sẽ nhấp nháy hoặc không đủ sáng. Hãy đo dòng thực tế bằng ampe-kê và thiết kế nguồn đủ công suất.

Sai lầm 3: Bỏ qua tính năng tự động quét của driver

Driver như MAX7219 có chức năng “scan limit” để điều chỉnh số chữ số quét. Nếu để mặc định 8, nhưng chỉ dùng 4 chữ số, phần còn lại vẫn tiêu tốn thời gian quét. Hãy cấu hình display.setScanLimit(3) (đối với 4 chữ số) để tối ưu thời gian.

Sai lầm 4: Sử dụng nhiều mô-đun trên cùng một bus mà không có địa chỉ phân biệt

Một số mô-đun dùng I²C có thể trùng địa chỉ, gây xung đột. Đảm bảo mỗi mô-đun có địa chỉ duy nhất hoặc dùng các bus riêng biệt để tránh xung đột dữ liệu.

Đánh giá tổng quan về tầm quan trọng của tốc độ phản hồi

Trong nhiều dự án DIY, tốc độ phản hồi của mô-đun hiển thị không chỉ ảnh hưởng đến tính thẩm mỹ mà còn quyết định tính chính xác và độ tin cậy của hệ thống. Đặc biệt, trong các ứng dụng đo lường thời gian, tốc độ quay motor, hoặc các hệ thống điều khiển tự động, độ trễ dù chỉ vài mili giây cũng có thể gây sai lệch lớn. Vì vậy, việc hiểu rõ nguyên nhân, đo lường chính xác và áp dụng các chiến lược tối ưu là bước thiết yếu cho bất kỳ người làm DIY nào muốn nâng cao chất lượng sản phẩm của mình.

Hy vọng qua bài viết này, bạn đã có cái nhìn tổng quan và chi tiết về cách phân tích, đo lường và cải thiện độ phản hồi chậm của mô-đun hiển thị LED 7 đoạn. Từ việc lựa chọn nguồn điện ổn định, giao tiếp phù hợp, cho tới việc viết mã sạch và tối ưu, mọi yếu tố đều góp phần mang lại trải nghiệm người dùng tốt hơn và giảm thiểu các vấn đề không mong muốn trong các dự án DIY của bạn.
