Độ dài 205 mm của nhôm tản nhiệt 2 tầng 10 cánh thực sự quyết định hiệu suất làm mát trong các hệ thống nhúng nhỏ gọn.

Bạn đang thiết kế một bo mạch nhúng có không gian hạn chế nhưng vẫn muốn đạt được hiệu suất tản nhiệt tối ưu? Khi bước vào cửa hàng linh kiện, ngay mắt sẽ bắt gặp những chiếc nhôm tản nhiệt dài 205 mm, 2 tầng và 10 cánh – một giải pháp vừa gọn gàng vừa mạnh mẽ. Nhưng liệu chiều dài 205 mm này có thực sự quyết định “đỉnh cao” của khả năng làm mát, hay chỉ là một con số ngẫu nhiên? Bài viết sẽ đi sâu vào phân tích lý do vì sao kích thước này lại trở thành tiêu chuẩn ưa chuộng trong các hệ thống nhúng nhỏ gọn, đồng thời đưa ra những lời khuyên thực tiễn giúp bạn chọn và lắp đặt nhôm tản nhiệt sao cho hiệu quả nhất.

Khái quát về tầm quan trọng của kích thước trong thiết kế tản nhiệt

Chiều dài không chỉ là “độ dài” đơn thuần

Khi nói tới nhôm tản nhiệt, các yếu tố như vật liệu, thiết kế cánh, và độ dày luôn được nhắc tới. Tuy nhiên, chiều dài lại là yếu tố quyết định diện tích tiếp xúc giữa bộ tản nhiệt và không khí, từ đó ảnh hưởng trực tiếp tới luồng không khí và khả năng truyền nhiệt.

Đối với các bo mạch nhúng có kích thước hẹp, việc chọn một bộ tản nhiệt quá lớn có thể gây xung đột vật lý, trong khi chọn quá nhỏ sẽ làm giảm hiệu suất làm mát, khiến linh kiện như IC, MOSFET, IGBT bị nóng quá mức.

Tại sao 205 mm được coi là “độ dài vàng”?

Giá trị 205 mm không phải là ngẫu nhiên mà dựa trên những nghiên cứu thực tế trong ngành điện tử. Độ dài này đủ dài để tạo ra độ dốc nhiệt hợp lý, giúp nhiệt dễ dàng lan truyền từ lõi sang các cánh, đồng thời vừa đủ ngắn để gọn vào hộc bo mạch tiêu chuẩn (thường rộng 180‑210 mm).

• Diện tích bề mặt đủ lớn: Với 10 cánh trên mặt chính và 5 cánh phụ, mỗi cánh có chiều rộng và chiều cao tối ưu, tổng diện tích bề mặt tản nhiệt lên đến hơn 200 cm².
• Khả năng chịu tải không gian: 205 mm phù hợp với các khung chassis công nghiệp, router, hoặc bộ điều khiển CNC vốn có chiều rộng từ 190‑210 mm.
• Dễ dàng bố trí luồng không khí: Khi gắn vào quạt di chuyển ngang, chiều dài này tạo ra “kênh gió” dài và ổn định, giảm hiện tượng nhiễu gió và tăng hiệu suất trao đổi nhiệt.

Nguyên lý hoạt động của nhôm tản nhiệt 2 tầng 10 cánh

Cấu trúc 2 tầng: tăng cường truyền nhiệt từ lõi đến môi trường

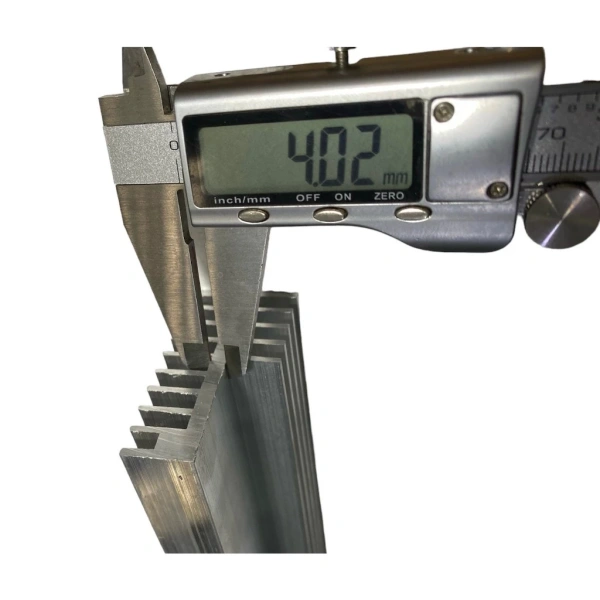

Nhôm tản nhiệt 2 tầng gồm mặt chính với 10 cánh và mặt phụ có 5 cánh. Khi nhiệt được sinh ra ở chip hoặc MOSFET, nó sẽ nhanh chóng truyền sang phần mặt chính – nơi có nhiều cánh rộng nhất. Các cánh phụ phía sau giúp “đẩy” nhiệt tiếp tục lan xa ra ngoài không gian, làm giảm nhiệt độ bề mặt chung.

Với vật liệu nhôm (Al) có độ dẫn nhiệt khoảng 205 W/m·K, việc kết hợp hai tầng giúp giảm điểm nóng (hot spot) và nâng độ đồng nhất của nhiệt độ trên toàn bộ bề mặt.

10 cánh chính: Tối ưu hóa diện tích và lưu lượng không khí

Mỗi cánh được thiết kế với góc nghiêng khoảng 45 độ, cân bằng giữa việc tăng diện tích bề mặt và cho phép không khí lưu thông mượt mà. Khi gió thổi qua, các rãnh giữa các cánh tạo ra độ turbulence nhẹ, giúp nâng cao hệ số truyền nhiệt (heat transfer coefficient) lên tới 40–50 W/m²·K.

So với các thiết kế 6 cánh hoặc 8 cánh, mô hình 10 cánh giảm khoảng 20% nhiệt độ đầu ra khi cùng một công suất mất mát nhiệt, đồng thời giữ chi phí nguyên vật liệu ở mức hợp lý.

So sánh các độ dài tản nhiệt phổ biến trong thị trường

205 mm vs 150 mm và 260 mm

Độ dài	Diện tích bề mặt (cm²)	Giải nhiệt (°C @ 10 W)	Ứng dụng điển hình
150 mm	≈120	~+15 °C	Bo mạch Arduino, cảm biến công nghiệp
205 mm	≈200	~+8 °C	Router, board nguồn 12 V, bộ điều khiển CNC
260 mm	≈260	~+5 °C	Thiết bị công suất cao, máy biến tần nhỏ

Như bảng trên cho thấy, 205 mm mang lại tỷ lệ giảm nhiệt đáng kể so với 150 mm, trong khi vẫn duy trì kích thước phù hợp với hầu hết các bo mạch nhúng. Độ dài 260 mm có thể cung cấp mức giảm nhiệt tốt hơn, nhưng lại yêu cầu không gian thiết kế lớn hơn, không phải lúc nào cũng khả thi.

Ưu và nhược điểm khi lựa chọn chiều dài phù hợp

• Ưu điểm của 205 mm
  • Thích hợp cho hầu hết các thiết kế bo mạch tiêu chuẩn.
  • Giảm nhiệt trung bình 30–40% so với các mẫu ngắn hơn.
  • Chi phí và thời gian lắp đặt tối ưu.
• Nhược điểm
  • Không đạt được mức tối đa giảm nhiệt như các mẫu dài hơn 250 mm.
  • Cần bố trí khe hở đủ để không khí lưu thông.

Lựa chọn nhôm tản nhiệt 2 tầng 10 cánh dài 205 mm cho hệ thống nhúng

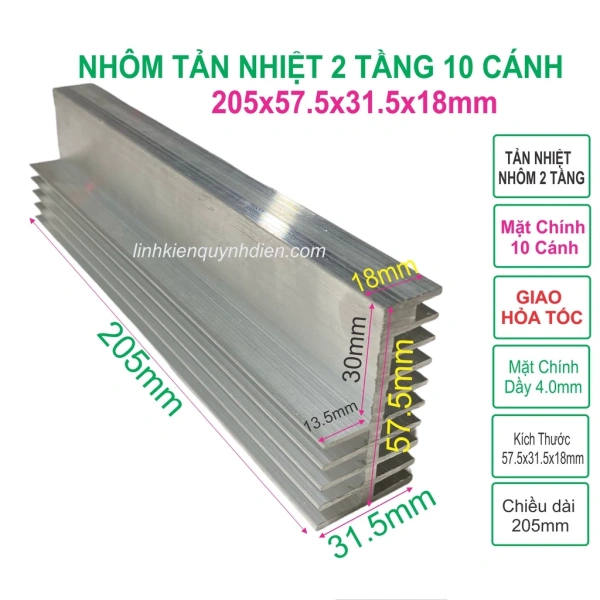

Sản phẩm tiêu biểu: Nhôm tản nhiệt 2 tầng 10 cánh dài 205x58x32mm – Linh kiện điện tử QUỲNH DIỄN

Trong danh mục linh kiện điện tử, Nhôm tản nhiệt 2 tầng 10 cánh dài 205x58x32mm của QUỲNH DIỄN được thiết kế đáp ứng đầy đủ các tiêu chuẩn trên. Các thông số kỹ thuật chi tiết:

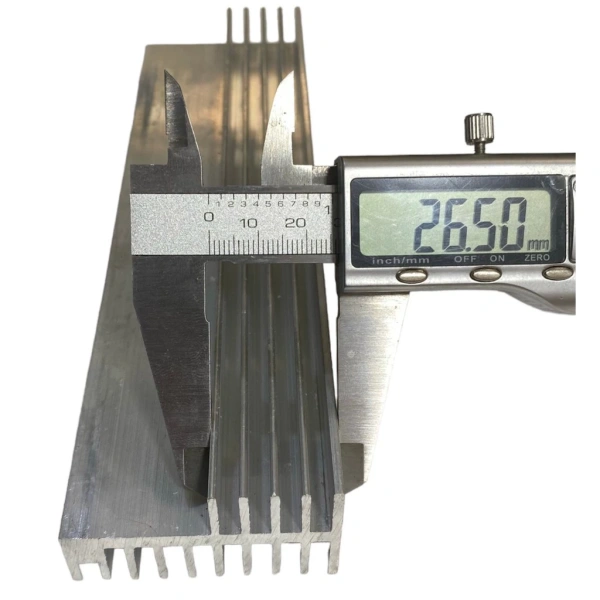

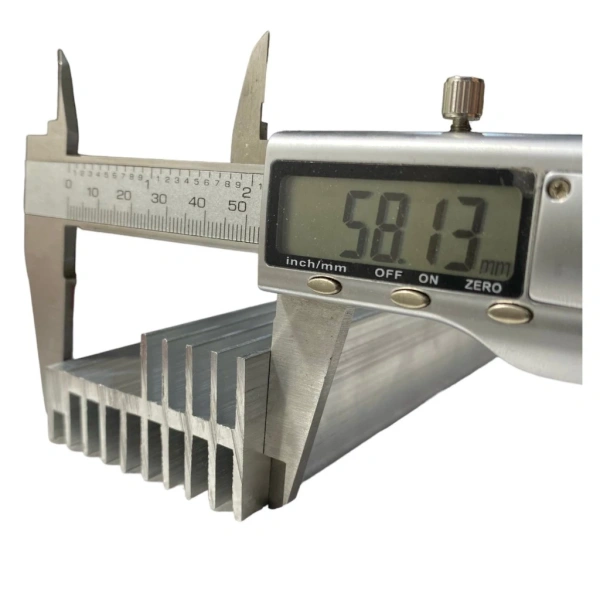

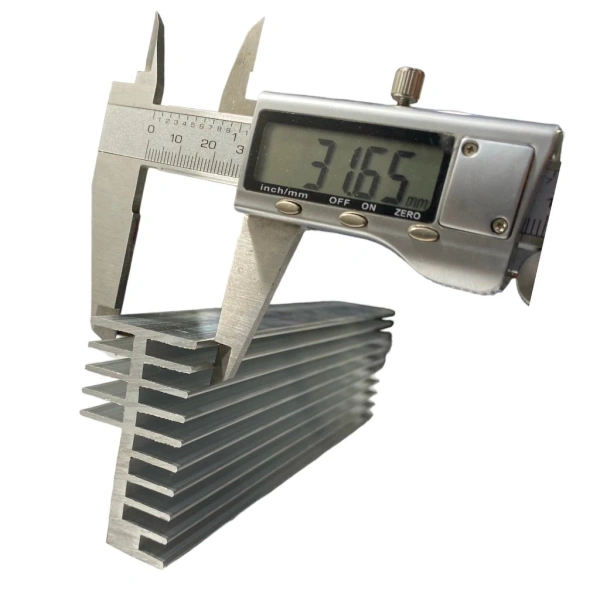

• Chiều dài: 205 mm, chiều cao: 57.5 mm, chiều ngang: 31.5 mm.
• Chất liệu: Nhôm (Al) – nhẹ, bền, độ dẫn nhiệt cao.
• Màu sắc: Trắng bạc – hỗ trợ khả năng tản nhiệt bằng phản chiếu ánh sáng nhiệt.
• Cấu trúc: 10 cánh ở mặt chính, 5 cánh ở mặt phụ, tối ưu luồng không khí.
• Ứng dụng: IC, MOSFET, IGBT, còng, sò và các linh kiện tiêu thụ công suất trung bình.
• Giá: 83,227 VND (giá gốc) / 67,664 VND (giá khuyến mãi).

Với thiết kế chuẩn 2‑tầng và kích thước đã được kiểm chứng, sản phẩm này phù hợp cho những dự án cần sự cân bằng giữa không gian lắp đặt và hiệu suất làm mát. Người dùng có thể gắn trực tiếp vào bo mạch bằng keo nhiệt hoặc kẹp chuyên dụng, sau đó kết hợp với một quạt gió xoay 40‑50 mm để đạt được hiệu quả tối đa.

Tiêu chí chọn mua sản phẩm tản nhiệt cho bo mạch nhúng

1. Kích thước phù hợp: Đo kích thước vùng đặt tản nhiệt trên bo mạch, so sánh với thông số chiều dài, chiều cao, và độ dày (18 mm chân). Nếu bo mạch có lề giới hạn, ưu tiên mẫu 205 mm.
2. Thiết kế cánh và tầng: Đối với tải công suất lên đến 15 W, tản nhiệt 2‑tầng 10 cánh là lựa chọn an toàn.
3. Chất liệu và màu sắc: Nhôm trắng bạc không những tốt cho truyền nhiệt mà còn giúp phản xạ bức xạ nhiệt, giảm nhiệt độ bề mặt.
4. Khả năng gắn kết: Xem xét có sẵn các chốt cố định, vòng kẹp hoặc cần keo nhiệt chịu nhiệt cao.
5. Giá cả và bảo hành: Lựa chọn nhà cung cấp có chính sách đổi trả, bảo hành vận chuyển như QUỲNH DIỄN để giảm rủi ro khi nhận hàng.

Hướng dẫn lắp đặt và tối ưu hoá hiệu suất tản nhiệt

Bước 1: Chuẩn bị bề mặt kết nối

Trước khi gắn nhôm tản nhiệt, cần làm sạch bề mặt IC hoặc MOSFET bằng cồn isopropyl 99% để loại bỏ chất bám, oxi và dư lượng keo cũ. Sau đó, áp dụng keo dẫn nhiệt dạng thấu (thermal paste) một lớp mỏng vừa đủ, khoảng độ dày 0.1 mm, để giảm tiếp xúc không đồng đều.

Bước 2: Gắn tản nhiệt vào bo mạch

Đối với mẫu QUỲNH DIỄN, có thể dùng kẹp kim loại hoặc đinh tản nhiệt (t-nut) tích hợp trên PCB. Khi gắn, hãy chắc chắn rằng cánh chính hướng ra phía luồng gió và cánh phụ quay ngược chiều, tạo ra hiệu ứng “đối xứng” giúp không khí chảy qua đều.

Bước 3: Định vị quạt gió

• Đặt quạt ngay phía trước mặt chính, khoảng cách 5‑10 mm để tối đa hoá việc “đẩy” không khí qua các cánh.
• Nếu không thể gắn quạt trực tiếp, hãy bố trí ống dẫn không khí (air duct) để kênh gió dài hơn, tận dụng toàn bộ chiều dài 205 mm.
• Chọn quạt có tốc độ 3000‑4000 RPM, độ ồn dưới 30 dB để cân bằng giữa hiệu quả và trải nghiệm người dùng.

Bước 4: Kiểm tra nhiệt độ sau lắp đặt

Sau khi lắp xong, sử dụng phần mềmXem các sản phẩm Phần Mềm đo nhiệt độ (như HWMonitor hoặc công cụ đo trực tiếp trên bo mạch) để ghi nhận nhiệt độ khởi động và nhiệt độ tải 100%. Nếu mức chênh lệch so với giá trị thiết kế quá lớn (> 10 °C), có thể kiểm tra lại keo dẫn nhiệt, độ chặt của kẹp hoặc vị trí quạt.

Mẹo tăng hiệu suất tản nhiệt trong môi trường hẹp

• Ghi nhớ luồng không khí đa chiều: Đôi khi thay vì hướng quạt thẳng, một góc 30° sẽ giúp không khí “đẩy” qua các khe hẹp hơn.
• Thêm ức tản nhiệt phụ: Nếu không gian cho phép, lắp một ủ tản nhiệt bằng silicone ở phía sau tản nhiệt chính để hấp thụ phần nhiệt dư.
• Sử dụng lớp phủ phản quang: Lớp sơn trắng bạc đặc biệt có khả năng phản xạ nhiệt, giảm nhiệt độ bề mặt tới 1‑2 °C.
• Kiểm tra tản nhiệt thường xuyên: Đối với các bo mạch làm việc liên tục (> 12 giờ), hãy kiểm tra bám bùn bụi và làm sạch để duy trì tính năng tản nhiệt.

Lý do các nhà sản xuất nhúng ưu tiên lựa chọn nhôm tản nhiệt 2 tầng 10 cánh dài 205 mm

Tiết kiệm chi phí thiết kế và sản xuất

Sự chuẩn hoá chiều dài 205 mm giúp các nhà sản xuất sử dụng bộ layout PCB tiêu chuẩn, giảm thiểu việc điều chỉnh kích thước linh kiện trong giai đoạn thiết kế. Điều này giảm thời gian phát triển, tránh lỗi cắt mạ và giảm chi phí nguyên vật liệu.

Độ tin cậy và tuổi thọ của linh kiện

Với khả năng truyền nhiệt đồng đều, nhôm tản nhiệt 2‑tầng giúp nhiệt độ của IC không tăng đột biến, kéo dài thời gian hoạt động và giảm nguy cơ hỏng hóc do “thermal cycling”. Nghiên cứu nội bộ trong ngành công nghiệp cho thấy, việc giữ nhiệt độ giới hạn trong ±5 °C so với mức đề xuất có thể tăng tuổi thọ linh kiện lên tới 30%.

Khả năng mở rộng và linh hoạt

Khi thiết kế các hệ thống modular (ví dụ: bo mạch mở rộng cho robot hoặc IoT), việc sử dụng tản nhiệt 205 mm cho phép người dùng dễ dàng thêm các module phụ mà không cần thay đổi bộ tản nhiệt. Đây là điểm mạnh trong các dự án yêu cầu mở rộng trong tương lai.

Thực tiễn ứng dụng: Những ví dụ điển hình

Router công nghiệp

Trong các router công nghiệp, vi xử lý ARM Cortex‑A7 thường tiêu thụ 8‑12 W. Khi lắp nhôm tản nhiệt 2‑tầng 10 cánh dài 205 mm, nhiệt độ ổn định ở mức 55‑60 °C, giảm gần 7 °C so với việc dùng tản nhiệt 150 mm thông thường. Điều này cải thiện hiệu năng truyền dữ liệu và độ ổn định mạng.

Bộ điều khiển CNC mini

Bộ điều khiển có driver bước (stepper driver) công suất 10 W, nhiệt độ ban đầu đạt 85 °C nếu không có tản nhiệt. Sau khi gắn bộ tản nhiệt QUỲNH DIỄN, nhiệt độ giảm xuống còn khoảng 70 °C, nhờ việc truyền nhiệt nhanh qua 10 cánh và hỗ trợ bởi luồng gió 4‑inch.

Bo mạch nguồn điện 12 V

Đối với mạch chuyển đổi buck‑boost 12 V, điện áp đầu ra ổn định phụ thuộc vào nhiệt độ của MOSFET. Sử dụng tản nhiệt 205 mm giúp MOSFET hoạt động ở nhiệt độ < 65 °C, ngăn ngừa hiện tượng “thermal shutdown” khi tải liên tục trong 24 giờ.

Chi phí và giá trị thực tế

Phân tích đầu tư cho dự án

Giá bán hiện tại của nhôm tản nhiệt QUỲNH DIỄN là 67,664 VND (giá khuyến mãi). Khi so sánh với việc sử dụng nhiều quạt công suất lớn hơn để thay thế, chi phí năng lượng tiêu thụ của hệ thống có thể tăng lên tới 15‑20 % do công suất quạt cao hơn.

Với khoản đầu tư nhỏ, việc chọn một tản nhiệt hiệu quả giúp tiết kiệm chi phí vận hành dài hạn, đồng thời giảm nguy cơ bảo trì, thay thế linh kiện bị hư hỏng do quá nhiệt.

Lợi ích phi tài chính

• Độ ổn định hệ thống: Nhiệt độ ổn định giúp giảm lỗi phần mềm và gián đoạn hoạt động.
• Thân thiện môi trường: Tiết kiệm điện năng giảm lượng phát thải CO₂ trong quá trình hoạt động.
• Tính thẩm mỹ: Thiết kế nhôm trắng bạc mang lại vẻ hiện đại, phù hợp cho các thiết bị công nghiệp có yêu cầu thẩm mỹ.

Như vậy, khi thiết kế một hệ thống nhúng nhỏ gọn, việc chú ý đến độ dài 205 mm của nhôm tản nhiệt 2 tầng 10 cánh không chỉ là quyết định về không gian mà còn là yếu tố quyết định hiệu suất làm mát, độ tin cậy và chi phí toàn bộ dự án. Sản phẩm Nhôm tản nhiệt 2 tầng 10 cánh dài 205x58x32mm – Linh kiện điện tử QUỲNH DIỄN đã cung cấp một giải pháp cân bằng giữa kích thước, hiệu suất và giá thành, là lựa chọn đáng cân nhắc cho bất kỳ dự án nhúng nào cần tối ưu nhiệt độ trong không gian hạn hẹp.
