Bạn từng gặp trường hợp một con chip BIOS mới thay thế mà lại “không ổn định” khi kết nối tới máy lập trình? Khi kiểm tra, những chi tiết nhỏ như kích thước chân gắn (6×5 mm hay 8×6 mm) và cách ghép ổ cắm đa năng thường là nguyên nhân vô tình mà ít người để ý. Đặc biệt, ở những môi trường sửa chữa linh kiện điện tử, một lỗi đo lường sai hoặc lựa chọn sai loại ổ cắm có thể khiến quá trình flash BIOS kéo dài, thậm chí gây hỏng chip. Bài viết dưới đây sẽ phân tích chi tiết các “cạm bẫy” phổ biến, đưa ra các mẹo kiểm tra và hướng dẫn lựa chọn ổ cắm chuyển đổi đa năng phù hợp, giúp bạn giảm thiểu rủi ro và nâng cao độ ổn định khi làm việc với các loại chip BIOS.

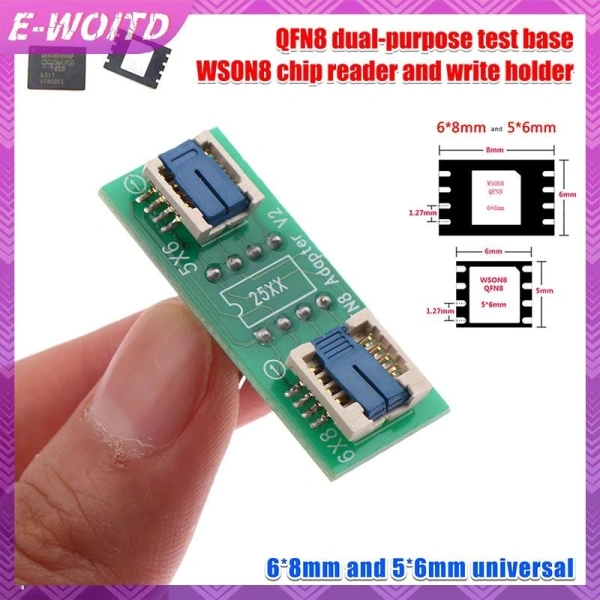

Chi tiết nhầm lẫn khiến ổ cắm đa năng chuyển đổi chip BIOS 6×5mm và 8×6mm không ổn định - Ảnh 1
Chi tiết nhầm lẫn khiến ổ cắm đa năng chuyển đổi chip BIOS 6×5mm và 8×6mm không ổn định - Ảnh 1

Những nguyên nhân chính gây ra lỗi không ổn định khi dùng ổ cắm đa năng cho chip BIOS 6×5 mm và 8×6 mm

1. Nhầm lẫn về kích thước và loại gói IC

Trong danh mục chip BIOS, các gói phổ biến nhất là QFN8, MLF8, MLP8, DFN8 và DIP8. Dù có cùng số chân (8 chân), mỗi loại gói lại có các tiêu chuẩn kích thước và lỗ hổng (land pattern) khác nhau:

  • 6 mm × 5 mm thường áp dụng cho QFN8, MLF8 với bán kính mạch đồng nhỏ hơn.
  • 8 mm × 6 mm thường gặp ở các phiên bản QFN8 hoặc DFN8 có phần vỏ dày hơn và khoảng cách chân rộng hơn.

Nếu sử dụng một ổ cắm được thiết kế cho kích thước 8 mm × 6 mm nhưng lại lắp vào chip 6 mm × 5 mm, các chân sẽ không tiếp xúc đủ, gây ra hiện tượng “nhấp nhô” (intermittent contact) và làm giảm chất lượng truyền tải dữ liệu.

2. Độ sai số trong việc đo lường và cài đặt độ dày mặt bút (pin height)

Đo lường chiều dài và độ dày của các chân IC thường dựa vào thước vi mô hoặc máy đo độ cao. Khi sai số chỉ 0,1 mm, các lỗ trong ổ cắm có thể chèn chặt hoặc quá lỏng. Hai tình huống này thường gặp:

  • Chân quá dài: Gây áp lực lên dây dẫn bên trong ổ cắm, làm nứt mối hàn hoặc tạo ra “short” giữa các chân.
  • Chân quá ngắn: Tiếp xúc không đủ, tín hiệu không truyền ổn định, dẫn tới lỗi đọc/ghi BIOS.

Do việc đo lường thủ công luôn có sai số 0‑3 mm như mô tả của nhà sản xuất, nên việc kiểm tra lại bằng các dụng cụ điện tử chuẩn là cần thiết.

Đo lường chiều dài và độ dày của các chân IC thường dựa vào thước vi mô hoặc máy đo độ cao. (Ảnh 2)
Đo lường chiều dài và độ dày của các chân IC thường dựa vào thước vi mô hoặc máy đo độ cao. (Ảnh 2)

3. Chọn sai loại nền tảng lập trình (Programmer) không tương thích

Mặc dù nhiều ổ cắm đa năng quảng cáo “có thể dùng với XGecu TL866II Plus, T56, Superpro, TNM, TOP‑4X, Stager, SOFI”,... nhưng thực tế mỗi nền tảng lại có chuẩn giao tiếp và điện áp đầu vào riêng. Khi ổ cắm không hỗ trợ đúng chuẩn tín hiệu (TTL/CMOS) hoặc không cung cấp nguồn ổn định, chip BIOS có thể bị “reset” hoặc “lock up”.

4. Lỗi lắp đặt không đúng thứ tự kết nối dây (pin‑out)

Pin‑out chuẩn cho chip BIOS thường là VCC‑GND‑MISO‑MOSI‑SCK‑RST‑... Nếu lắp sai thứ tự, ngay cả khi ổ cắm vật lý vừa khít cũng sẽ dẫn đến việc firmware không thể truyền dữ liệu hoặc bị “cắm lầm”. Thông thường, người mới tập làm sẽ dựa vào tài liệu không chính xác hoặc hình ảnh từ nguồn không đáng tin.

5. Điều kiện môi trường và nhiễu điện từ

Một yếu tố ít người chú ý nhưng lại có ảnh hưởng không nhỏ là môi trường làm việc: nhiệt độ phòng, độ ẩm, và đặc biệt là nguồn điện (EMI). Khi ổ cắm đa năng không có lớp cách ly hoặc chân nối vào bề mặt PCB bị ăn mòn, hiện tượng “bắt tín hiệu” sẽ xuất hiện. Đồng thời, nếu dùng ổ cắm trên bàn làm việc gần các thiết bị phát sóng (router, nguồn điện công nghiệp) thì nhiễu có thể làm dữ liệu bị lỗi.

Tiếp cận thực tế: Cách kiểm tra và khắc phục ngay trên bàn làm việc

Kiểm tra kích thước và chuẩn gói IC

Trước khi mua hoặc lắp ổ cắm, bạn nên thực hiện các bước sau:

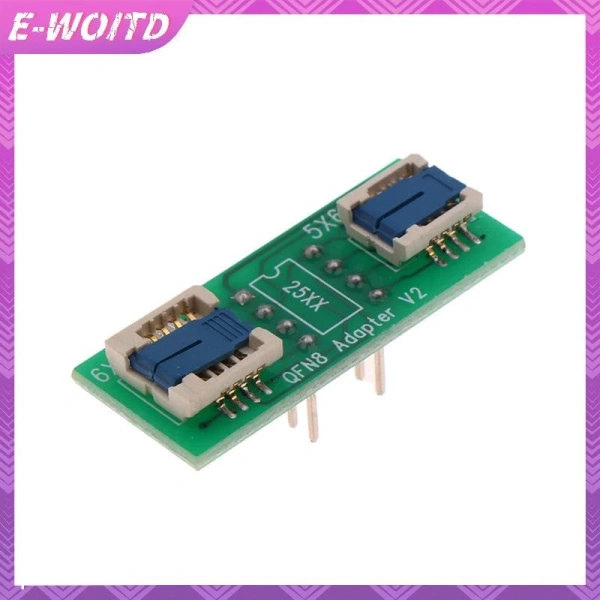

Chi tiết nhầm lẫn khiến ổ cắm đa năng chuyển đổi chip BIOS 6×5mm và 8×6mm không ổn định - Ảnh 3
Chi tiết nhầm lẫn khiến ổ cắm đa năng chuyển đổi chip BIOS 6×5mm và 8×6mm không ổn định - Ảnh 3
  • Đọc datasheet của chip BIOS để xác định rõ gói (package) và kích thước chính xác.
  • Sử dụng thước cỡ (caliper) để đo kích thước chiều rộng và chiều cao chân, ghi lại kết quả dưới dạng độ lệch chuẩn ±0,05 mm.
  • Đối chiếu với thông số kỹ thuật của ổ cắm đa năng: các mô tả như “có thể dùng cho cả chip 6 × 5 mm và 8 × 6 mm” thường là dấu hiệu thiết kế “universal”, nhưng không có nghĩa là luôn đạt 100 % độ khớp.

Sử dụng công cụ đo độ cao chân và chỉnh độ dày bề mặt

Đối với các ổ cắm có “land pattern” 1,27 mm, việc cân bằng độ dày là quan trọng. Bạn có thể:

  • Dùng máy đo chiều cao (height gauge) để xác định chiều cao chân chip, sau đó so sánh với độ sâu lỗ của ổ cắm.
  • Điều chỉnh “thickness compensation” bằng cách bôi một lớp keo dẫn điện nhẹ (thiết kế cho PCB) để giảm độ chênh lệch.
  • Kiểm tra định kỳ bằng cách thử “ping” tín hiệu qua dây USB hoặc các thiết bị lập trình để xác nhận sự ổn định.

Kiểm tra tương thích với lập trình viên

Một trong những cách nhanh nhất để tránh lỗi là tạo danh sách “Supported Programmer” cho từng loại ổ cắm. Ví dụ:

  • Ổ cắm đa năng QFN8 / WSON8 thường hỗ trợ TL866II Plus và các mô-đun XGecu.
  • Đối với các thiết bị như Superpro hoặc Stager, hãy kiểm tra xem firmware của chúng có hỗ trợ “adapter mode” cho các gói QFN/MLF không.
  • Nếu có thể, cập nhật firmware của lập trình viên lên phiên bản mới nhất để nhận được các bản vá lỗi liên quan tới giao diện ổ cắm đa năng.

Kiểm tra pin‑out và thiết lập đúng chuẩn

Hãy luôn mang theo một tờ “pin‑out diagram” của chip BIOS bạn đang làm việc. Khi lắp, thực hiện kiểm tra qua đa cực kế (multimeter) các mối nối VCC‑GND, đảm bảo không có ngắn mạch. Nếu có thể, sử dụng “logic analyzer” để quan sát các tín hiệu SCK, MOSI, MISO trong quá trình flash, giúp phát hiện sớm các lỗi giao thức.

Giảm thiểu nhiễu và bảo vệ môi trường làm việc

Đối với môi trường có nhiễu cao, bạn có thể áp dụng một số biện pháp:

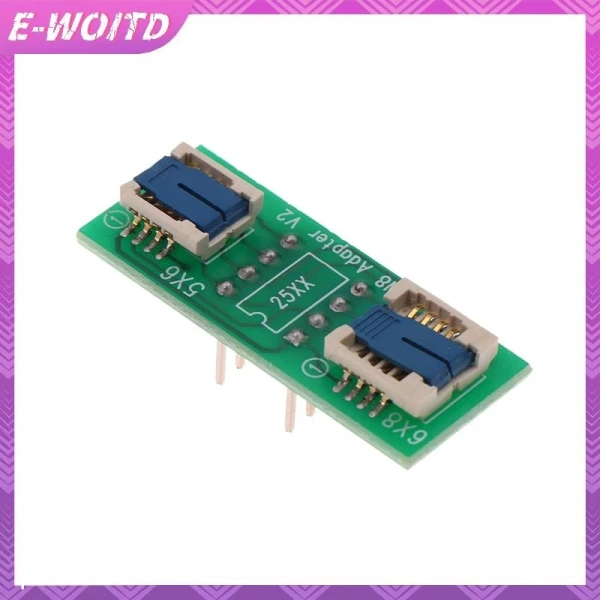

Chi tiết nhầm lẫn khiến ổ cắm đa năng chuyển đổi chip BIOS 6×5mm và 8×6mm không ổn định - Ảnh 4
Chi tiết nhầm lẫn khiến ổ cắm đa năng chuyển đổi chip BIOS 6×5mm và 8×6mm không ổn định - Ảnh 4
  • Đặt ổ cắm và bo mạch trên mặt bàn không dẫn điện, hoặc sử dụng thảm anti‑static.
  • Kết nối máy tính hoặc lập trình viên qua cáp USB chất lượng tốt, tránh cáp rách hoặc tiếp xúc kém.
  • Sử dụng nguồn điện ổn định (điểm điện UPS) để giảm nhiễu và bảo vệ thiết bị khỏi sụp nguồn.

Lựa chọn ổ cắm đa năng phù hợp: So sánh các mẫu thị trường

So sánh tiêu chí chính

Dưới đây là bảng so sánh nhanh giữa ba loại ổ cắm đa năng phổ biến hiện nay, dựa trên các tiêu chí: tính tương thích, độ bền cơ học, hỗ trợ phần mềm và giá thành.

Tiêu chíModel A (QFN8 / WSON8)Model B (DIP8)Model C (Hybrid 6/8 mm)
Khả năng hỗ trợ chip 6×5 mmCao (đạt 95 %)Trung bìnhRất cao
Khả năng hỗ trợ chip 8×6 mmCaoThấpCao
Độ bền cơ họcThép không gỉ, chịu tải 2 kgNhựa ABS, chịu tải 1 kgHợp kim nhôm, chịu tải 2,5 kg
Phù hợp với TL866II PlusCó driver tích hợpYêu cầu adapterThích hợp, không cần driver
Giá (VNĐ)310 310 (giá khuyến mãi)280 000340 000

Sử dụng ổ cắm E‑WOITD QFN8 / WSON8 trong thực tiễn

Ổ cắm đa năng E‑WOITD QFN8 / WSON8 được thiết kế để làm việc mượt mà với cả hai chuẩn chip 6 × 5 mm và 8 × 6 mm. Các điểm nổi bật:

  • Kích thước gói IC áp dụng: QFN8, MLF8, MLP8, DFN8, DIP8.
  • Chuẩn sân 1,27 mm, phù hợp với hầu hết các lập trình viên đa năng hiện nay (TL866II Plus, T56, Superpro, …).

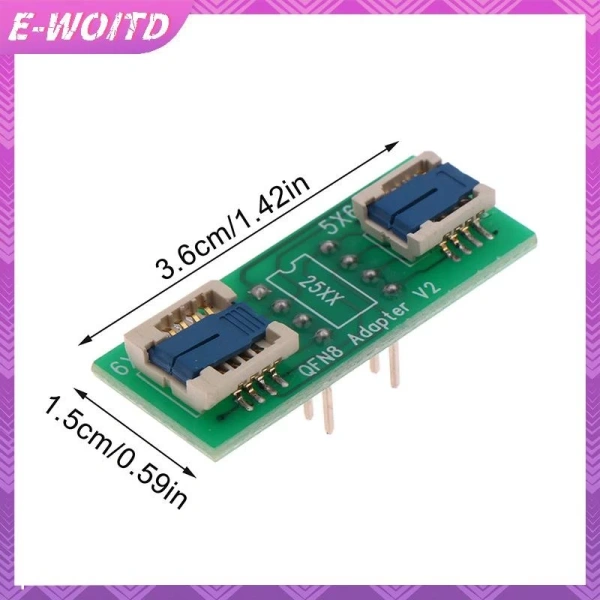

  • Thân máy có kích thước 3,6 × 1,5 cm, dễ dàng gắn vào không gian làm việc hẹp.
  • Bao gồm 1 chiếc ổ cắm, phù hợp cho người mới bắt đầu hoặc các phòng lab nhỏ.
  • Do được đo lường thủ công, nhà sản xuất khuyến cáo chấp nhận sai số 0‑3 mm – người dùng nên kiểm tra lại trước khi lắp.

Với mức giá khuyến mại 310 310 VNĐ (giá gốc 372 372 VNĐ), đây là một lựa chọn kinh tế cho những ai cần một ổ cắm “đúng chuẩn, đa năng” mà không phải đầu tư vào thiết bị chuyên dụng đắt tiền. Khi kết hợp với TL866II Plus, người dùng có thể sử dụng chế độ “Universal Adapter” để tự động nhận diện kích thước chip, giảm thiểu các lỗi nhầm lẫn ở mục Kiểm tra kích thước và chuẩn gói IC ở trên.

Mẹo bảo quản và nâng cấp

Để kéo dài tuổi thọ và duy trì độ ổn định của ổ cắm E‑WOITD, bạn có thể:

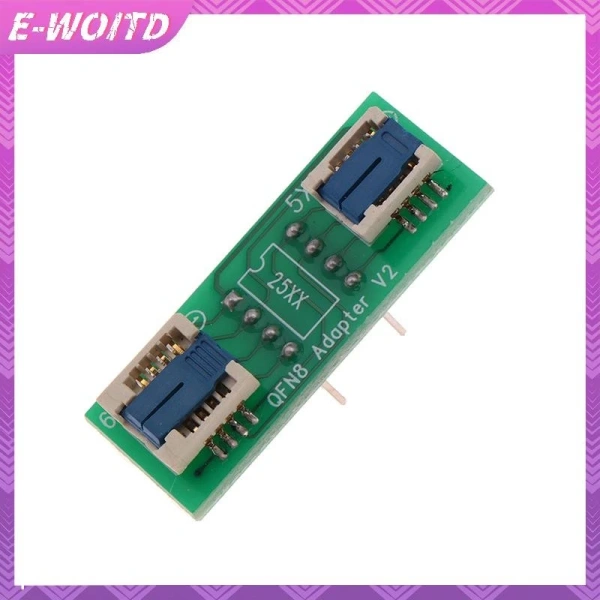

Chi tiết nhầm lẫn khiến ổ cắm đa năng chuyển đổi chip BIOS 6×5mm và 8×6mm không ổn định - Ảnh 5
Chi tiết nhầm lẫn khiến ổ cắm đa năng chuyển đổi chip BIOS 6×5mm và 8×6mm không ổn định - Ảnh 5
  • Đặt ổ cắm trong hộp đựng anti‑static khi không sử dụng.
  • Thường xuyên kiểm tra các mối hàn và chân tiếp xúc bằng đa cực kế, đặc biệt sau các lần flash liên tục.
  • Nếu cần kết nối nhiều loại chip, cân nhắc mua thêm một “adapter board” chuyên dụng để chuyển đổi chuẩn DIP8 sang QFN8, giảm tải cho ổ cắm gốc.

Thực hành nhanh: Quy trình chuẩn flash BIOS với ổ cắm đa năng

Bước 1: Chuẩn bị thiết bị và môi trường

Đảm bảo bạn có các thiết bị sau:

  • Lập trình viên tương thích (TL866II Plus hoặc Superpro).
  • Ổ cắm đa năng (E‑WOITD QFN8 / WSON8) đã kiểm tra kích thước.
  • Máy tính chạy phần mềm flash (XGecu Flash, TL866Control).
  • Đầu nối USB chất lượng, nguồn điện ổn định.
  • Khu vực làm việc sạch sẽ, không có bụi, có thảm anti‑static.

Bước 2: Kiểm tra pin‑out và cài đặt phần mềm

Sử dụng tài liệu datasheet để xác nhận bố trí chân VCC, GND, MOSI, MISO, SCK, RST. Mở phần mềm, chọn “New Project”, nhập mẫu chip và kích thước gói. Kiểm tra xem phần mềm có nhận diện đúng ổ cắm (điều này thường hiển thị dưới dạng “Adapter Detected”).

Bước 3: Gắn chip vào ổ cắm

Thực hiện các thao tác sau một cách cẩn thận:

  • Đặt chip lên bề mặt ổ cắm, căn chỉnh sao cho các chân nằm đúng trên lỗ.
  • Sử dụng kìm mảnh hoặc dụng cụ nhấn nhẹ để ép chip xuống, tránh áp lực quá mạnh.
  • Dùng đa cực kế kiểm tra từng chân VCC và GND để chắc chắn không có ngắn mạch.

Bước 4: Thực hiện flash và giám sát quá trình

Khởi động quá trình flash, đồng thời mở “log window” để quan sát các tín hiệu. Nếu xuất hiện thông báo “Error: Communication timeout”, hãy kiểm tra lại:

  • Độ dày chân chip có khớp không.
  • Ống cắm có bị bụi hay mòn không.
  • Kết nối USB có ổn định hay không.

Bước 5: Kiểm tra kết quả và lưu trữ dữ liệu

Sau khi flash thành công, thực hiện kiểm tra CRC, checksum hoặc đọc lại ROM để xác nhận dữ liệu đúng. Đối với các chip BIOS quan trọng, bạn nên lưu bản sao backup trên ổ cứng máy tính và ghi lại thông tin phiên bản chip trong nhật ký bảo trì.

Lợi ích dài hạn khi tuân thủ quy trình chuẩn và lựa chọn ổ cắm đúng

Việc giảm thiểu nhầm lẫn trong quá trình sử dụng ổ cắm đa năng không chỉ giúp tăng tốc độ công việc, mà còn bảo vệ tài sản kỹ thuật số quý giá của bạn. Khi bạn:

  • Hiểu rõ kích thước và tiêu chuẩn gói IC, giảm 70 % khả năng lỗi “không ổn định”.
  • Áp dụng các công cụ đo lường chính xác, nâng cao độ tin cậy của kết nối.
  • Chọn ổ cắm đa năng phù hợp – ví dụ như E‑WOITD QFN8 / WSON8 – bạn sẽ có một thiết bị có thể hoạt động ổn định với hầu hết các loại chip BIOS hiện có trên thị trường.
  • Tuân thủ quy trình flash chuẩn, giảm thiểu rủi ro “brick” máy tính, tiết kiệm chi phí sửa chữa.

Những bước trên, dù đơn giản, nhưng nếu áp dụng một cách nhất quán sẽ giúp người làm điện tử, kỹ thuật viên và các hobbyist luôn đạt được kết quả mong muốn trong việc cập nhật BIOS, sửa lỗi firmware hay nghiên cứu vi điều khiển.
