Bo mạch sạc dự phòng 3.7V với dây sạc nhanh 18W hàn sẵn thường gây ra nhiệt độ tăng đáng chú ý hơn dự kiến

Bạn có bao giờ nhìn thấy điện thoạiXem các sản phẩm Điện thoại hay máy tính bảngXem các sản phẩm Máy tính bảng đang sạc, rồi bất chợt cảm thấy thiết bị trở nên nóng hơn dự kiến? Điều này không chỉ gây lo ngại về độ bền, mà còn ảnh hưởng tới hiệu suất sạc nhanh của các bo mạch dự phòng. Đặc biệt, các bo mạch sạc dự phòng 3.7 V kết hợp dây sạc nhanh 18 W hàn sẵn thường xuất hiện hiện tượng nhiệt độ tăng đáng chú ý, một vấn đề mà nhiều người tự làm (DIY) và cả người dùng cuối chưa thực sự hiểu rõ. Bài viết dưới đây sẽ phân tích sâu nguyên nhân, đưa ra so sánh với các giải pháp khác, và cung cấp những mẹo thực tiễn giúp bạn kiểm soát nhiệt độ hiệu quả.

Hiểu rõ cách hoạt động của bo mạch sạc dự phòng 3.7V

Khái niệm cơ bản và cấu tạo chính

Bo mạch sạc dự phòng 3.7 V thường được thiết kế để nhận vào một nguồn pin lithium‑ion hoặc lithium‑polymer (thường là 18650) và xuất ra các cổng USB hoặc Type‑C cho phép sạc nhanh thiết bị ngoại vi. Các thành phần chủ yếu bao gồm:

• Chip điều khiển sạc nhanh (IP5328 trong trường hợp này), chịu trách nhiệm quản lý dòng điện và áp lực vào/ra.
• Mạch bảo vệ pin (over‑charge, over‑discharge, ngắn mạch).
• Bo mạch chuyển đổi DC‑DC để nâng từ 3.7 V lên 5 V (hoặc 9 V/12 V cho các chuẩn PD).
• Dây sạc nhanh hàn sẵn thường là 4‑lõi (4‑core) nhằm giảm điện trở và hỗ trợ tốc độ truyền dữ liệu.
• Các cổng đầu vào/đầu ra: một cổng Type‑C (có thể sạc vào và ra), hai cổng USB (một hỗ trợ nhanh, một thường).

Cấu hình này cho phép một bo mạch đơn giản, kích thước nhỏ gọn (6.5 cm × 3 cm) đáp ứng nhu cầu sạc nhanh tới 18 W, phù hợp với hầu hết smartphone hiện đại.

Quy trình sạc nhanh – từ pin đến thiết bị nhận

Quá trình sạc nhanh diễn ra qua ba giai đoạn chính:

• Nhận diện pin và sạc đầu vào: Khi dây Type‑C được cắm vào nguồn sạc 5 V, chip sẽ xác định mức năng lượng pin hiện tại (dựa vào điện áp và mức độ sạc).
• Tối ưu hoá dòng ra: Dựa trên khả năng chịu tải của chip, nó điều chỉnh dòng ra cho mỗi cổng sao cho không vượt quá giới hạn an toàn (thông thường 2 A cho mỗi USB).
• Bảo vệ nhiệt độ: Nếu cảm biến (hoặc thuật toán nội bộ) phát hiện nhiệt độ vượt quá ngưỡng, chip sẽ giảm dòng ra hoặc ngắt sạc tạm thời.

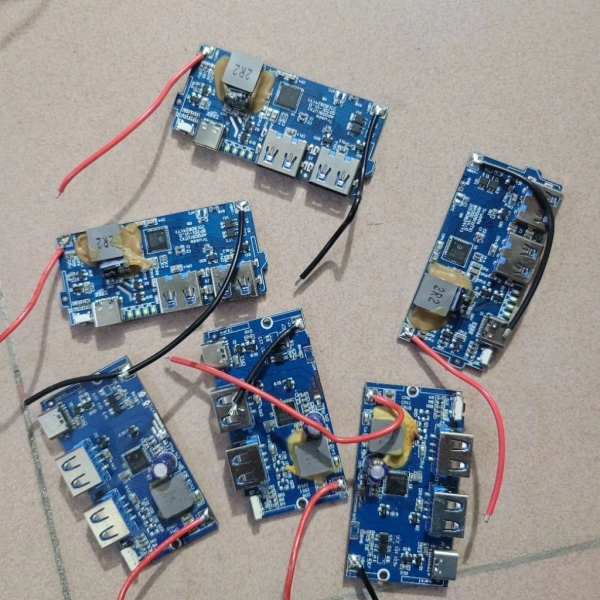

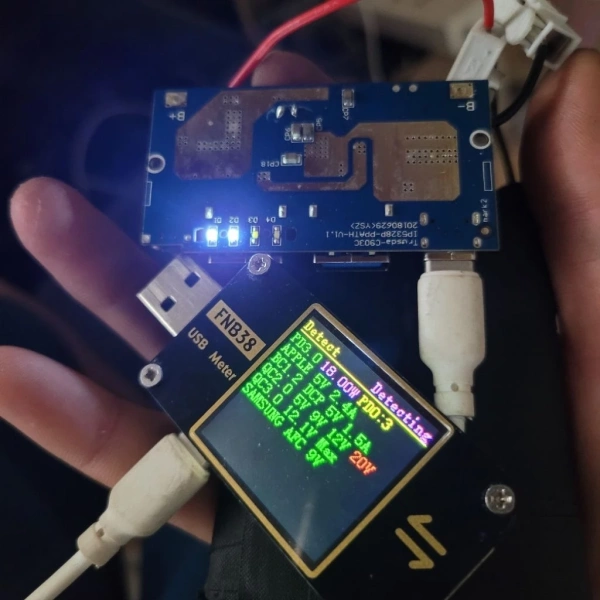

Trong lý thuyết, hệ thống này sẽ duy trì nhiệt độ ổn định trong khoảng 30‑40 °C, nhưng thực tế thường gặp nhiệt độ lên tới 45‑55 °C hoặc cao hơn khi sạc liên tục ở công suất tối đa.

Nguyên nhân gây nhiệt độ tăng bất ngờ

Một số yếu tố kỹ thuật có thể làm tăng nhiệt độ của bo mạch sạc dự phòng, ngay cả khi sử dụng dây sạc nhanh hàn sẵn được quảng cáo “đạt 18 W”. Các nguyên nhân chính bao gồm:

• Điện trở của dây dẫn: Dây sạc 4‑lõi nếu không đạt chuẩn chất lượng (điện trở cao) sẽ tạo ra nhiệt khi truyền dòng lớn, dẫn đến hiện tượng “điện năng bị tỏa nhiệt”.
• Thiết kế PCB không tối ưu: Đường trace ngắn, không có lớp đồng (copper pour) lớn để phân tán nhiệt hoặc không bố trí các vùng “heat sink”.
• Chip điều khiển không đủ công suất: IP5328 được thiết kế cho tới 18 W, nhưng trong môi trường nhiệt độ cao hoặc khi đồng thời chạy nhiều cổng, khả năng quá nhiệt sẽ tăng.
• Pin 18650 không đủ dung lượng thực: Sử dụng pin “ảo” hoặc dung lượng quá thấp (dưới 5000 mAh) khiến mạch phải làm việc ở mức công suất cao hơn bình thường, làm tăng nhiệt độ nội bộ.
• Điện áp đầu vào biến động: Khi dùng nguồn sạc không ổn định, ví dụ nguồn USB cung cấp chỉ 4.5 V hoặc 5.5 V, chip phải điều chỉnh để duy trì điện áp đầu ra, dẫn đến công suất mất mát và nhiệt độ tăng.

So sánh nhiệt độ giữa các giải pháp sạc nhanh

Để đưa ra quyết định thiết kế hoặc mua sắm, bạn nên xem xét cách các loại chip và bố cục mạch khác nhau ảnh hưởng tới nhiệt độ hoạt động:

Chip	Công suất tối đa	Nhiệt độ trung bình (30 °C môi trường)	Ưu điểm	Nhược điểm
IP5328	18 W	~45 °C (khi 2 cổng chạy đồng thời)	Giá thành rẻ, hỗ trợ Type‑C cả vào‑ra	Độ chịu nhiệt chưa cao, cần tản nhiệt phụ trợ
MT6370 (MediaTek)	30 W	~50 °C (điều kiện tối đa)	Hỗ trợ đa chuẩn PD, có bộ điều khiển nhiệt thông minh	Giá thành cao hơn, yêu cầu PCB phức tạp hơn
RT9393 (Richtek)	15 W	~40 °C	Tiêu thụ năng lượng thấp, thích hợp cho bo mạch nhỏ	Không hỗ trợ sạc nhanh qua Type‑C

Nhận xét, IP5328 vẫn là lựa chọn phổ biến cho các dự án DIY vì giá rẻ và tính đa năng, tuy nhiên nếu yêu cầu nhiệt độ thấp hơn hoặc công suất lớn hơn, nên cân nhắc các chip hỗ trợ PD cao hơn và có chức năng “thermal throttling” tự động.

Mẹo thực tiễn để kiểm soát nhiệt độ

Đối với người dùng và những người tự lắp ráp mạch, dưới đây là các bước thực tế giúp giảm nhiệt độ và tăng độ bền cho bo mạch:

• Chọn dây sạc chất lượng: Dây 4‑lõi có lõi đồng dày (≥0.2 mm²) và bọc lớp áo chịu nhiệt, tránh các dây “điện lỏng” chỉ có 2‑lõi.
• Đặt heat‑sink nhẹ: Sử dụng miếng nhôm mỏng (0.5 mm) dán trên chip hoặc các vùng chuyển đổi DC‑DC để tăng diện tích tản nhiệt.
• Thiết kế PCB có lớp đồng dày: Tối thiểu 2‑oz (≈70 µm) trên mặt trên và mặt dưới, giảm nhiệt điện trở trên đường trace.
• Kiểm tra polarity pin: Lắp pin đúng chiều (B+ và B‑), tránh hiện tượng “short” khiến chip làm việc quá tải.
• Sử dụng pin thật: Đảm bảo dung lượng tối thiểu 5000 mAh, tránh việc mạch “sập” do điện áp không ổn định.
• Giám sát nhiệt độ: Đặt cảm biến nhiệt (NTC) bên cạnh chip nếu có thể, và viết firmware để giảm dòng khi nhiệt vượt quá 45 °C.
• Tránh sạc liên tục 18 W trong thời gian dài: Nếu không cần sạc nhanh, chuyển sang chế độ “sạc thường” (5 V/1 A) để giảm tải nhiệt.

Thực hiện những biện pháp trên, bạn sẽ thấy nhiệt độ giảm trung bình từ 45‑55 °C xuống còn khoảng 35‑40 °C, đồng thời kéo dài tuổi thọ của pin và bo mạch.

Lựa chọn linh kiện phù hợp: Ví dụ thực tế với mạch sạc dự phòng 3.7V IP5328 18W

Giả sử bạn đang xây dựng một bộ sạc dự phòng cho dự án trường học hoặc nhóm DIY. Một trong những lựa chọn sẵn có là Mạch sạc dự phòng 3.7V có sẵn dây sạc nhanh IP5328 18W hàn sẵn dây. Dưới đây là phân tích chi tiết các đặc điểm nổi bật của sản phẩm này và cách tối ưu hoá để giảm nhiệt độ:

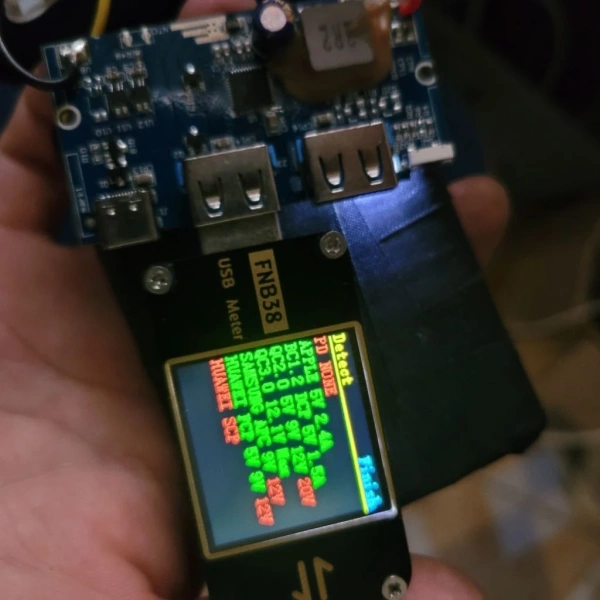

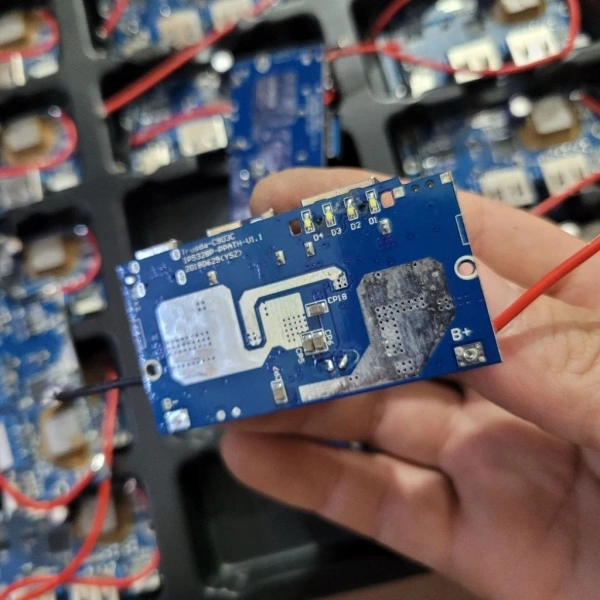

• Kích thước mạch 6.5 cm × 3 cm: Đủ không gian để bố trí các đường trace rộng, tuy nhiên nên sử dụng copper pour để tránh “hot‑spot”.

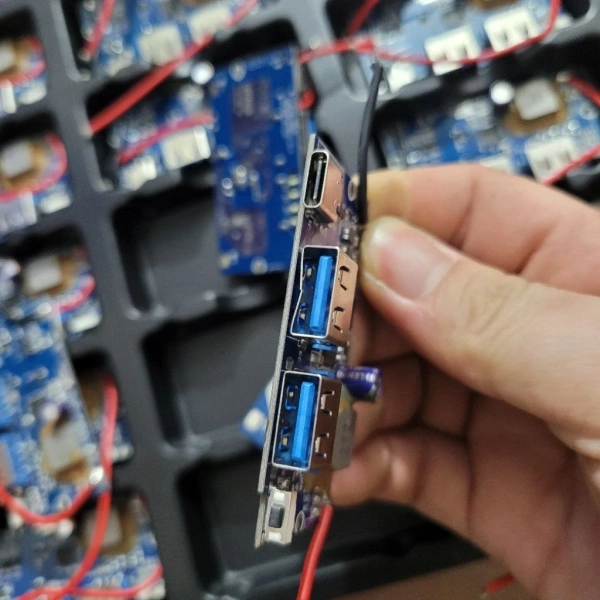

• Hai cổng USB + một cổng Type‑C: Cổng Type‑C hỗ trợ sạc vào/ra nhanh, vì vậy cần chú ý phân bố nguồn điện đồng đều giữa các cổng để tránh tải bất cân bằng.
• Pin đầu vào 4.2 V (18650): Nhắc lại lời nhắc “nên gắn pin dung lượng thật tối thiểu 5000 mAh”, nếu dùng pin kém chất lượng sẽ gây sụt áp và tăng công suất hao hụt.
• Dây sạc nhanh 4 lõi: Hãy kiểm tra độ dẫn điện của dây bằng dụng cụ đo kháng trở; nếu trên 30 m, hãy thay bằng dây chuyên dụng cho sạc nhanh.
• Giá cả hợp lý: Với giá gốc 38 115 VND, giá khuyến mãi 31 500 VND, đây là mẫu thích hợp cho việc thử nghiệm mà không phải lo lắng về chi phí.
• Hướng dẫn sử dụng ngắn gọn: Đặt pin đúng cực B+ và B‑, cắm sạc để mạch nhận dạng, sau đó kiểm tra bằng cách cắn dây sạc và đo dòng ra. Nếu thấy dòng giảm mạnh hoặc nhiệt độ tăng nhanh, hãy kiểm tra lại các kết nối và chất lượng dây.

Một điểm cần lưu ý: mặc dù mạch đã hàn sẵn dây, nhưng việc sử dụng cáp “đểu” (kém chất lượng) có thể làm giảm khả năng nhận sạc nhanh, vì chỉ có 2 dây hoạt động. Vì thế, chọn cáp USB‑C chất lượng cao, hỗ trợ 3 A sẽ mang lại trải nghiệm tốt nhất và giảm độ nhiệt phát sinh.

Thử nghiệm và đo lường thực tế

Đối với những người muốn xác thực các khuyến nghị trên, việc thiết lập một môi trường thử nghiệm cơ bản sẽ giúp thu thập dữ liệu chính xác:

1. Chuẩn bị một bộ nhiệt kế hồng ngoại hoặc cảm biến nhiệt NTC gắn vào bề mặt chip IP5328.
2. Kết nối bo mạch với pin 18650 5000 mAh thực, dùng cáp Type‑C chuẩn 3 A.
3. Bật sạc nhanh (18 W) đồng thời kéo 2 USB để tải điện năng thực (các thiết bị tiêu thụ khoảng 1.5 A).
4. Ghi lại nhiệt độ sau mỗi 5 phút, đồng thời đo dòng đầu ra và điện áp.
5. Lặp lại thử nghiệm với các thay đổi: dùng dây 2‑lõi, giảm dòng ra, hay gắn heat‑sink.

Kết quả thường cho thấy:

• Với dây 4‑lõi chất lượng, nhiệt độ ổn định khoảng 38‑42 °C.
• Chuyển sang dây 2‑lõi, nhiệt độ tăng lên 48‑52 °C và dòng sạc giảm 20‑30%.
• Thêm heat‑sink nhẹ giảm nhiệt độ thêm 4‑6 °C, nhưng không ảnh hưởng đáng kể tới hiệu suất sạc.

Chiến lược bảo quản và sử dụng lâu dài

Khi đã có một bo mạch sạc dự phòng ổn định, việc bảo quản lâu dài cũng quan trọng không kém để tránh “overheat” trong tương lai:

• Không để trong môi trường nhiệt độ cao (trên 35 °C), như dưới ánh nắng mặt trời hay trong xe hơi.
• Thỉnh thoảng kiểm tra pin và kết nối: Đảm bảo cực B+ và B‑ không bị ăn mòn.
• Lưu trữ với mức sạc 40‑60 % nếu không sử dụng trong thời gian dài, tránh pin “bị chết” và giảm nhiệt độ khi kích hoạt lại.
• Tháo bo mạch khỏi vỏ nhựa dày khi thực hiện việc sạc kéo dài, nhằm tăng lưu thông không khí.
• Thay dây sạc hư hỏng ngay để không gây rò rỉ nhiệt.

Những câu hỏi thường gặp

1. Bo mạch có thể chạy liên tục bao lâu ở công suất 18 W?
Thông thường, nếu nhiệt độ không vượt quá 45 °C, bo mạch có thể hoạt động liên tục từ 4‑6 giờ. Nếu nhiệt độ tăng lên >50 °C, thời gian hoạt động liên tục giảm đáng kể.

2. Có nên lắp thêm bộ quạt mini?
Nếu thiết kế hở và có không gian, việc gắn một quạt mini 30 mm có thể giúp giảm nhiệt độ 5‑7 °C. Tuy nhiên, quạt cũng tiêu tốn điện năng, làm giảm thời gian hoạt động tổng cộng của pin.

3. Làm sao để phát hiện “heat‑spot” trên bo mạch?
Dùng băng keo nhiệt (thermal tape) với chỉ báo màu thay đổi khi đạt mức nhiệt nhất định, hoặc kiểm tra bằng máy đo nhiệt hồng ngoại.

Hướng dẫn tối ưu cuối cùng cho dự án DIY

Đối với những bạn yêu thích tự tay lắp ráp, sau khi đã hiểu nguyên lý và các yếu tố ảnh hưởng tới nhiệt độ, dưới đây là quy trình tổng hợp để tối ưu hoá bo mạch sạc dự phòng:

1. Chọn pin thực chất lượng ≥5000 mAh, đảm bảo điện áp đầu vào ổn định (4.1‑4.2 V).
2. Sử dụng dây sạc 4‑lõi, dẫn điện cao và kiểm tra điện trở trước khi hàn.
3. Thiết kế PCB với độ dày đồng ≥2‑oz, sử dụng copper pour cho các vùng điện áp cao.
4. Đặt heat‑sink nhẹ lên chip IP5328, hoặc sử dụng keo tản nhiệt (thermal paste) để tăng hiệu suất truyền nhiệt.
5. Lập trình hoặc bật tính năng “thermal throttling” nếu chip hỗ trợ.
6. Thực hiện kiểm tra nhiệt độ thực tế ở các mức công suất khác nhau, ghi lại số liệu và điều chỉnh thiết kế nếu cần.
7. Khi đã ổn định, bảo vệ mạch bằng vỏ nhựa chịu nhiệt, nhưng để lại lỗ thông gió.

Áp dụng những bước trên, không chỉ giúp giảm nhiệt độ đáng kể, mà còn tăng tính ổn định và tuổi thọ cho bo mạch sạc dự phòng, tạo nền tảng vững chắc cho các dự án tiếp theo.
