Bạn đã từng đặt điện thoại lên một chiếc đế sạc không dây nhanh và đợi vài phút mới thấy pin bắt đầu “độc” lên, nhưng rồi lại ngạc nhiên khi đế sạc bắt đầu bị nứt, vỡ và thậm chí dừng hoạt động? Trước khi vội vàng bỏ qua, việc hiểu rõ giới hạn thực tế của bảng mạch sạc dự phòng 3.7V và cách nhận diện các vấn đề thường gặp sẽ giúp bạn tiết kiệm thời gian, chi phí và tránh được những rủi ro không đáng có.

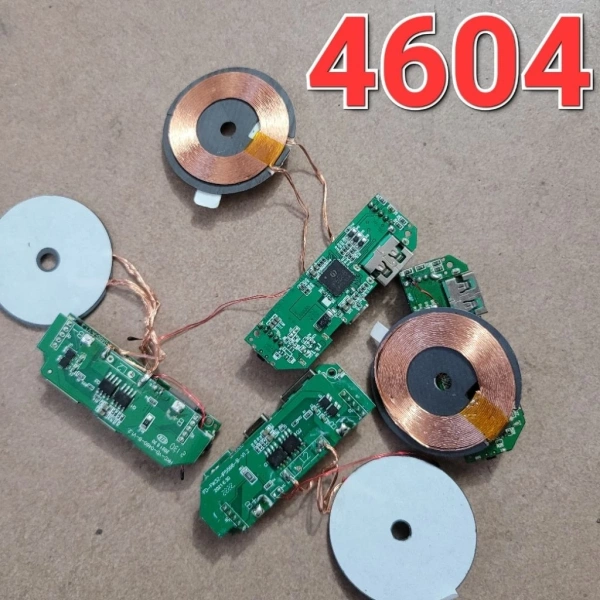

Bảng mạch sạc dự phòng không dây 3.7V: khi đế sạc nhanh nứt vỡ người dùng mới nhận ra giới hạn thực tế - Ảnh 1
Bảng mạch sạc dự phòng không dây 3.7V: khi đế sạc nhanh nứt vỡ người dùng mới nhận ra giới hạn thực tế - Ảnh 1

Bảng mạch sạc dự phòng không dây 3.7V: Những thách thức thực tế khi đế sạc nhanh nứt vỡ

1. Đặc điểm kỹ thuật cơ bản của bảng mạch sạc nhanh không dây 3.7V

Trên thị trường hiện nay, các board sạc dự phòng không dây thường được thiết kế dựa trên chuẩn IP5568 với điện áp đầu vào 3.7V, phù hợp cho các dự án DIY, học sinh, sinh viên hoặc những người yêu thích “hack” các thiết bị điện tử. Các thông số tiêu biểu bao gồm:

  • Điện áp đầu vào: 3.7V (có thể dùng pin Li‑ion 18650 hoặc nguồn trực tiếp)
  • Công suất sạc nhanh: 18W (không dây) – 22W (có dây Type‑C)
  • Đèn LED hiển thị: thể hiện dung lượng pin còn lại và trạng thái sạc
  • Cảm biến nhiệt độ: bảo vệ mạch khi nhiệt độ tăng quá mức
  • Kết nối: Type‑C (đầu ra 22W) và đầu vào USB nhanh 18W

Mặc dù cấu hình có vẻ mạnh mẽ, nhưng khi được lắp ráp trên các nền đế sạc mỏng, những yếu tố như độ dẻo của cuộn dây, chất lượng lớp keo dán và phương pháp hàn có thể gây ra đứt, nứt vỡ ở phần đế sạc – một vấn đề mà người dùng chỉ nhận ra khi thiết bị ngừng hoạt động.

2. Nguyên nhân chính gây ra nứt vỡ ở đế sạc nhanh

Hiện tượng đế sạc nứt vỡ thường xuất hiện sau một thời gian sử dụng hoặc khi gặp các yếu tố bên ngoài. Dưới đây là những nguyên nhân thường gặp, kèm theo phân tích chi tiết:

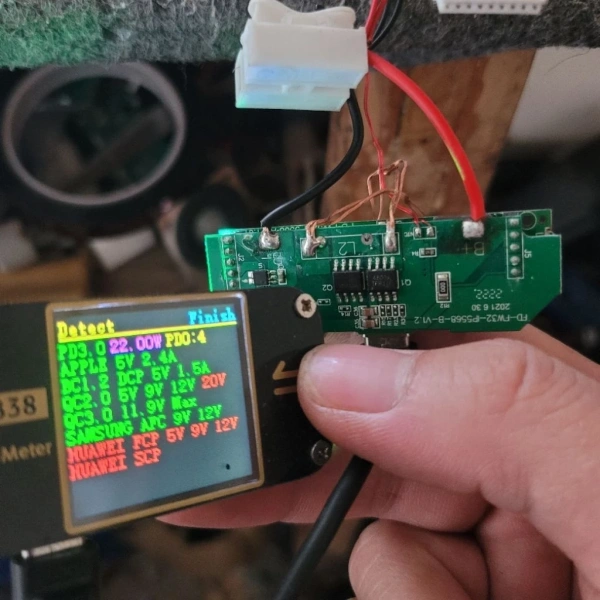

Hiện tượng đế sạc nứt vỡ thường xuất hiện sau một thời gian sử dụng hoặc khi gặp các yếu tố bên ngoài. (Ảnh 2)
Hiện tượng đế sạc nứt vỡ thường xuất hiện sau một thời gian sử dụng hoặc khi gặp các yếu tố bên ngoài. (Ảnh 2)
  • Áp lực vật lý không đồng đều: Khi đặt điện thoại hoặc vật dụng khác lên bề mặt đế sạc, nếu áp lực tập trung vào một điểm (ví dụ: góc của điện thoại), cuộn dây bên trong sẽ chịu tải không đều, dẫn tới gãy hoặc nứt.
  • Nhiệt độ cao: Sạc nhanh 18‑22W sinh ra nhiệt lượng đáng kể. Nếu không có hệ thống tản nhiệt hợp lý, nhiệt độ vượt quá ngưỡng an toàn (thường là 45‑50°C) làm suy giảm chất dẻo và gây ra co ngót, nứt vỡ.
  • Chất lượng keo dán kém: Nhiều mẫu board DIY sử dụng keo công nghiệp thấp cấp để cố định cuộn dây. Khi keo không bám chắc, lực kéo trong quá trình sạc sẽ làm cuộn dây di chuyển, làm hỏng bề mặt đế.
  • Sai lệch cực pin B+ và B‑: Khi gắn pin 3.7V ngược chiều, mạch sẽ bị quá tải hoặc chập, sinh ra nhiệt nhanh và có thể khiến đế sạc biến dạng hoặc nứt.
  • Đánh đập vô tình: Khi di chuyển bộ sạc trong balo hoặc để trên bàn gấp, những rung động mạnh có thể gây ra vỡ nứt trong lớp bề mặt, nhất là đối với các model có vỏ nhựa mỏng.

Những yếu tố trên không chỉ ảnh hưởng tới ngoại hình mà còn làm giảm hiệu suất sạc, thậm chí làm mất hoàn toàn chức năng truyền năng lượng qua lại.

3. Cách kiểm tra và nhận diện vấn đề trên bảng mạch sạc

Để tránh tình huống “đế sạc chết” giữa chừng, người dùng nên thực hiện một vài bước kiểm tra định kỳ ngay khi nhận được sản phẩm hoặc sau mỗi 3‑4 tuần sử dụng:

  • Kiểm tra ngoại quan: Nhìn kỹ bề mặt đế sạc, tìm kiếm bất kỳ vết nứt, vết nứt nở hoặc khu vực biến màu.
  • Kiểm tra độ ẩm và nhiệt độ: Dùng nhiệt kế hạt để đo nhiệt độ sau 10‑15 phút sạc nhanh. Nếu nhiệt vượt 45°C, cân nhắc giảm công suất hoặc thay keo dán.
  • Kiểm tra kết nối cực pin: Đảm bảo dòng dương (+) của pin được nối đúng với B+ và ngược lại. Hệ thống ký hiệu “B+ / B‑” được in trên board để hướng dẫn.
  • Kiểm tra LED hiển thị: Khi pin còn ít hoặc mạch quá nóng, LED thường nhấp nháy cảnh báo. Nếu LED không sáng, có thể mạch đã bị hỏng nội bộ.
  • Thử sạc với nguồn khác: Đổi nguồn từ pin 3.7V sang adapter Type‑C, nếu hiệu suất khác biệt lớn, có thể bảng mạch đang bị hỏng ở phần cuộn dây.

Việc thực hiện các kiểm tra này không những giúp bảo vệ thiết bị mà còn giúp bạn nắm rõ “ngưỡng chịu lỗi” của từng lô board mà bạn mua.

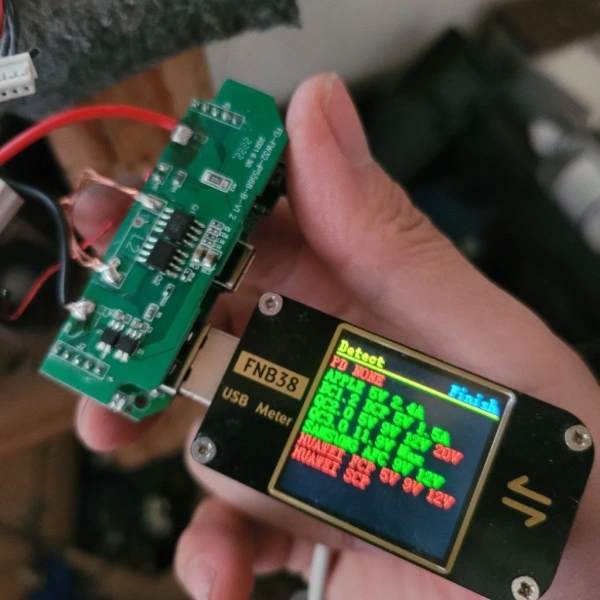

Việc thực hiện các kiểm tra này không những giúp bảo vệ thiết bị mà còn giúp bạn nắm rõ “ngưỡng chịu lỗi” của từng lô board mà bạn mua. (Ảnh 3)
Việc thực hiện các kiểm tra này không những giúp bảo vệ thiết bị mà còn giúp bạn nắm rõ “ngưỡng chịu lỗi” của từng lô board mà bạn mua. (Ảnh 3)

4. Giải pháp khắc phục và tối ưu hoá hiệu suất sạc không dây

Dưới đây là một số phương pháp thực tiễn mà bạn có thể áp dụng ngay khi gặp vấn đề nứt vỡ hoặc muốn tối ưu hoá hiệu năng sạc nhanh:

  • Dùng keo dán chịu nhiệt cao: Thay keo silicon 40°C bằng keo epoxy hoặc keo dán công nghiệp chịu nhiệt lên tới 120°C, giảm nguy cơ nứt khi nhiệt độ lên cao.
  • Thêm tấm tản nhiệt nhẹ: Gắn một tấm tôn mỏng (tungsten hay nhôm) phía sau cuộn dây giúp truyền nhiệt ra môi trường bên ngoài, duy trì nhiệt độ ổn định.
  • Chỉnh lại độ dày lớp cách điện: Khi lắp ráp, độ dày lớp bìa có thể được tăng lên 0.8‑1mm để giảm áp lực lên cuộn dây, tránh gãy.
  • Sử dụng cáp Type‑C có tiêu chuẩn Power Delivery (PD): Đảm bảo dòng điện cung cấp ổn định, giảm tình trạng “bùng” công suất khi sạc nhanh.
  • Thực hiện “vệ sinh” bề mặt cảm biến: Bụi bẩn hay chất dính trên bề mặt kim loại làm giảm khả năng truyền năng lượng, khiến sạc chậm hơn và làm mạch hoạt động nhiều hơn, tạo nhiệt.

Không phải mọi trường hợp nứt vỡ đều có thể sửa chữa hoàn toàn; trong một số trường hợp, thay mới đế sạc là lựa chọn hợp lý. Tuy nhiên, với các DIYer và người thích tùy chỉnh, việc “cải tạo” lại board có thể là cách tiết kiệm và thú vị.

5. Lưu ý khi mua và sử dụng bảng mạch sạc không dây IP5568

Trên thị trường hiện nay, có khá nhiều nhà cung cấp bán các linh kiện điện tử cũ hoặc mới. Đối với bảng mạch sạc dự phòng sạc nhanh không dây 3.7V IP5568 (đế sạc nứt vỡ) giá gốc 50.800 VND, hiện giảm còn 40.000 VND, bạn nên cân nhắc các yếu tố sau để không bị “đánh rơi”:

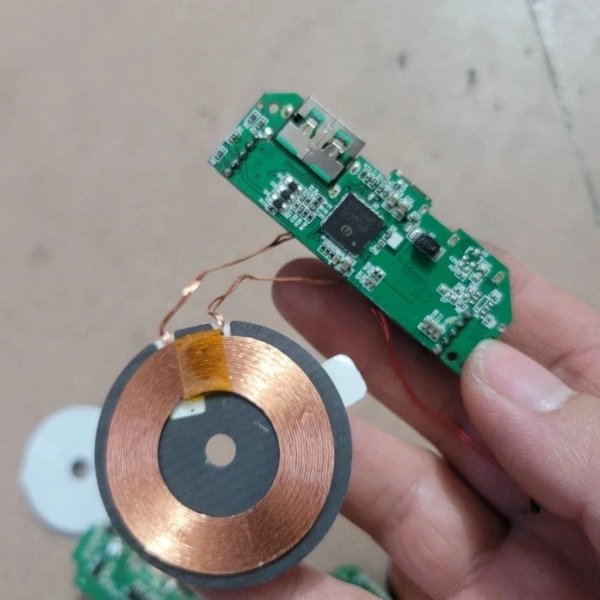

Trên thị trường hiện nay, có khá nhiều nhà cung cấp bán các linh kiện điện tử cũ hoặc mới. (Ảnh 4)
Trên thị trường hiện nay, có khá nhiều nhà cung cấp bán các linh kiện điện tử cũ hoặc mới. (Ảnh 4)
  • Kiểm tra thông tin bán hàng: Đảm bảo mô tả sản phẩm có chi tiết “có một vài sản phẩm nứt vỡ nhưng không ảnh hưởng nhiều đến sạc”. Nếu nhà bán không đề cập, hãy yêu cầu ảnh thực tế.
  • Thử nghiệm trước khi lắp đặt: Khi nhận được hàng, hãy nhanh chóng kiểm tra cực B+ và B‑, nối thử pin 3.7V hoặc nguồn Type‑C, xem board có sạc được không.
  • Chuẩn bị công cụ cơ bản: Bàn hàn, keo silicone chịu nhiệt, búa nhẹ, đồng hồ đo điện (multimeter) – các công cụ này giúp bạn phát hiện sớm các khuyết điểm.
  • Đặt mua qua link tin cậy: Mua ngay bảng mạch IP5568 tại đây để được hỗ trợ bảo hành và hướng dẫn lắp đặt chi tiết.
  • Hướng tới ứng dụng DIY: Sản phẩm này thích hợp cho sinh viên, học sinh làm các dự án “điện tử tự chế” (DIY) như làm nguồn dự phòng, sạc cho tai nghe, đồng hồ thông minh…; nhớ luôn gắn đúng cực và không vượt quá 22W.

Việc hiểu rõ những hạn chế thực tế và cách khắc phục không chỉ giúp kéo dài tuổi thọ của bảng mạch mà còn tạo ra một trải nghiệm sạc nhanh, an toàn cho các thiết bị di động.

6. So sánh nhanh: Bảng mạch IP5568 so với các giải pháp sạc không dây phổ biến khác

Tiêu chí IP5568 (3.7V) Charging Pad chuẩn Qi (5V/9V) Sạc nhanh có dây (Type‑C PD)
Điện áp hoạt động 3.7V (pin Li‑ion) 5V‑9V (điện áp thay đổi theo thiết bị) 5V‑20V (tùy PD)
Công suất tối đa 18W không dây / 22W có dây 15W‑18W (đến 30W với một số mẫu) 30W‑100W
Thân thiện DIY Cao – board mở, có chân B+, B‑ Thấp – hầu hết là sản phẩm đóng Trung bình – yêu cầu mạch quản lý PD
Rủi ro nứt vỡ Có – do độ dày nền mỏng Hiếm – khung kim loại bảo vệ Không – dây cáp chịu lực tốt hơn
Giá thành Khoảng 40.000 VND (giảm giá) 150‑300 USD (tùy thương hiệu) 200‑500 USD (cáp PD chất lượng)

Như bảng so sánh trên, bảng mạch IP5568 mang lại lợi thế lớn cho người muốn “tự tay” chế tạo, nhưng cũng tiềm ẩn những nguy cơ như đế sạc nứt vỡ – điều mà các sản phẩm thương hiệu cao cấp ít gặp do thiết kế bền vững hơn.

7. Những câu hỏi thường gặp khi sử dụng board sạc IP5568

Dưới đây là một số thắc mắc phổ biến của người dùng mới bắt đầu với board IP5568, kèm đáp án ngắn gọn giúp bạn nhanh chóng giải quyết vấn đề.

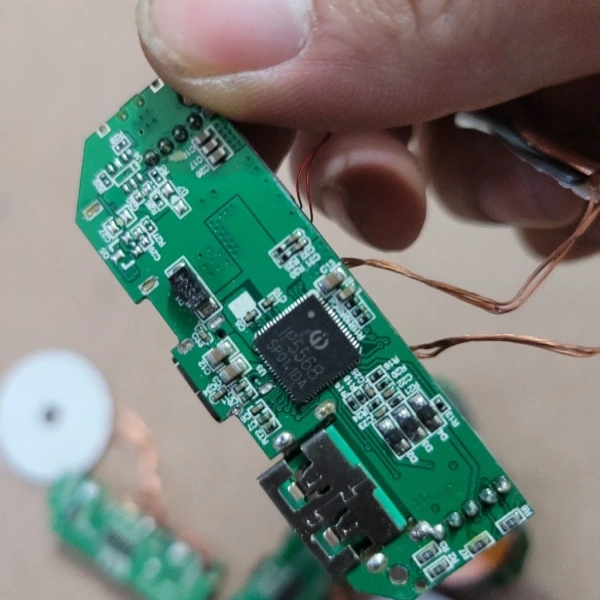

Dưới đây là một số thắc mắc phổ biến của người dùng mới bắt đầu với board IP5568, kèm đáp án ngắn gọn giúp bạn nhanh chóng giải quyết vấn đề. (Ảnh 5)
Dưới đây là một số thắc mắc phổ biến của người dùng mới bắt đầu với board IP5568, kèm đáp án ngắn gọn giúp bạn nhanh chóng giải quyết vấn đề. (Ảnh 5)
  • Có cần dùng pin riêng hay có thể gắn trực tiếp nguồn điện? Cả hai cách đều được hỗ trợ. Tuy nhiên, dùng pin 3.7V giúp duy trì hiệu năng sạc nhanh ổn định hơn.
  • Sạc dây 22W có thực sự nhanh hơn so với sạc không dây 18W? Có. Đối với hầu hết các điện thoại hỗ trợ công nghệ Dual‑Charge, sạc dây có khả năng cung cấp công suất ổn định hơn, đặc biệt khi nhiệt độ môi trường cao.
  • Nếu board phát khói khi gắn sai cực, có thể cứu chữa? Khi mạch đã cháy và bốc khói, thường là thiệt hỏng vĩnh viễn. Bạn nên thay mới để tránh nguy cơ cháy nổ.
  • Làm sao để tăng thời gian sử dụng của pin dự phòng? Kết hợp board IP5568 với pin lithium 18650 dung lượng cao (3000‑3500 mAh) và sử dụng mạch bảo vệ (PCM) để ngăn quá tải.
  • Có nên dùng bộ lọc điện để bảo vệ board? Đối với nguồn từ lưới (adapter), việc dùng ổ cắm có bảo vệ quá dòng sẽ giúp giảm tải cho board và kéo dài tuổi thọ.

8. Kết luận tổng hợp (không dùng tiêu đề “Kết luận”)

Trong thực tế, bảng mạch sạc dự phòng không dây 3.7V IP5568 là một lựa chọn hợp lý cho những ai muốn khám phá thế giới DIY điện tử, tuy nhiên không nên bỏ qua các “điểm yếu” như nguy cơ nứt vỡ đế sạc, cảm biến nhiệt chưa tối ưu và yêu cầu kết nối cực pin chính xác. Việc hiểu rõ các yếu tố kỹ thuật, thực hiện kiểm tra định kỳ và áp dụng các biện pháp tối ưu (keo chịu nhiệt, tản nhiệt, sử dụng cáp Type‑C chuẩn) sẽ giúp bạn khai thác tối đa tiềm năng của board, giảm thiểu rủi ro và tận hưởng lợi ích sạc nhanh không dây một cách an toàn.

Nếu bạn đang tìm một nguồn dự phòng giá rẻ nhưng mạnh mẽ để bắt tay vào các dự án cá nhân, hãy cân nhắc mua bảng mạch sạc dự phòng sạc nhanh không dây 3.7V IP5568 – mức giá ưu đãi 40.000 VND, phù hợp cho học sinh, sinh viên và những người yêu thích “DIY” công nghệ.
